1、旋转机械的常见种类制绝大多数机械都有旋转件,所谓旋转机械是指主要功能由旋转运动来完成的机械,尤其是指主要部件作旋转运动的、转速较高的机械。旋转机械种类繁多,有汽轮机、燃气轮机、离心式压缩机、发电机、水泵、水轮机、通风机以及电动机等。这类设备的主要部件有转子、轴承系统、定子和机组壳体、联轴器等,转速从每分钟几十转到几万、几十万转。儿种典型的旋转机械如下所示。1 .汽轮机汽轮机(SteamTurbine)是将蒸汽的能量转换成为机械功的旋转式动力机械,又称蒸汽透平。主要用作发电用的原动机,也可直接驱动各种泵、风机、压缩机和船舶螺旋浆等,还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要.2

2、.离心式压缩机离心式压缩机(CerItrifUga1.Compressor),通过叶轮对气体作功,将能量传递给气体,最终使其压力得到提升。可以为单级叶轮,也可为多级。离心式压缩机是一种叶片旋转式压缩机(即透平式压缩机).在离心式压缩机中,高速旋转的叶轮给予气体的离心力作用,以及在扩压通道中给予气体的扩压作用,使气体压力得到提高。3 .发电机发电机(E1.ectricGenerator)是将其他形式的能源转换成电能的机械设备。最早产生于第二次工业革命时期,由德国工程师西门子于1866年制成。它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流、气流、燃料燃烧或原子核裂变产生的能量转化为机械能传给

3、发电机,再由发电机转换为电能。发电机在工农业生产、国防、科技及日常生活中有广泛的用途。4 .水泵水泵(WaterPump)是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。主要用来输送液体,包括水、油、酸碱液、乳化液、悬乳液和液态金属等,也可输送液体、气体混合物以及含悬浮固体物的液体。5 .风机风机(Fan)是依靠输入的机械能,提高气体压力并排送气体的机械,它是一种从动的流体机械。排气压力低于15x1(TPa.风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却,锅炉和工业炉窑的通风和引风,空气调节设备和家用电器设备中的冷却和通风,

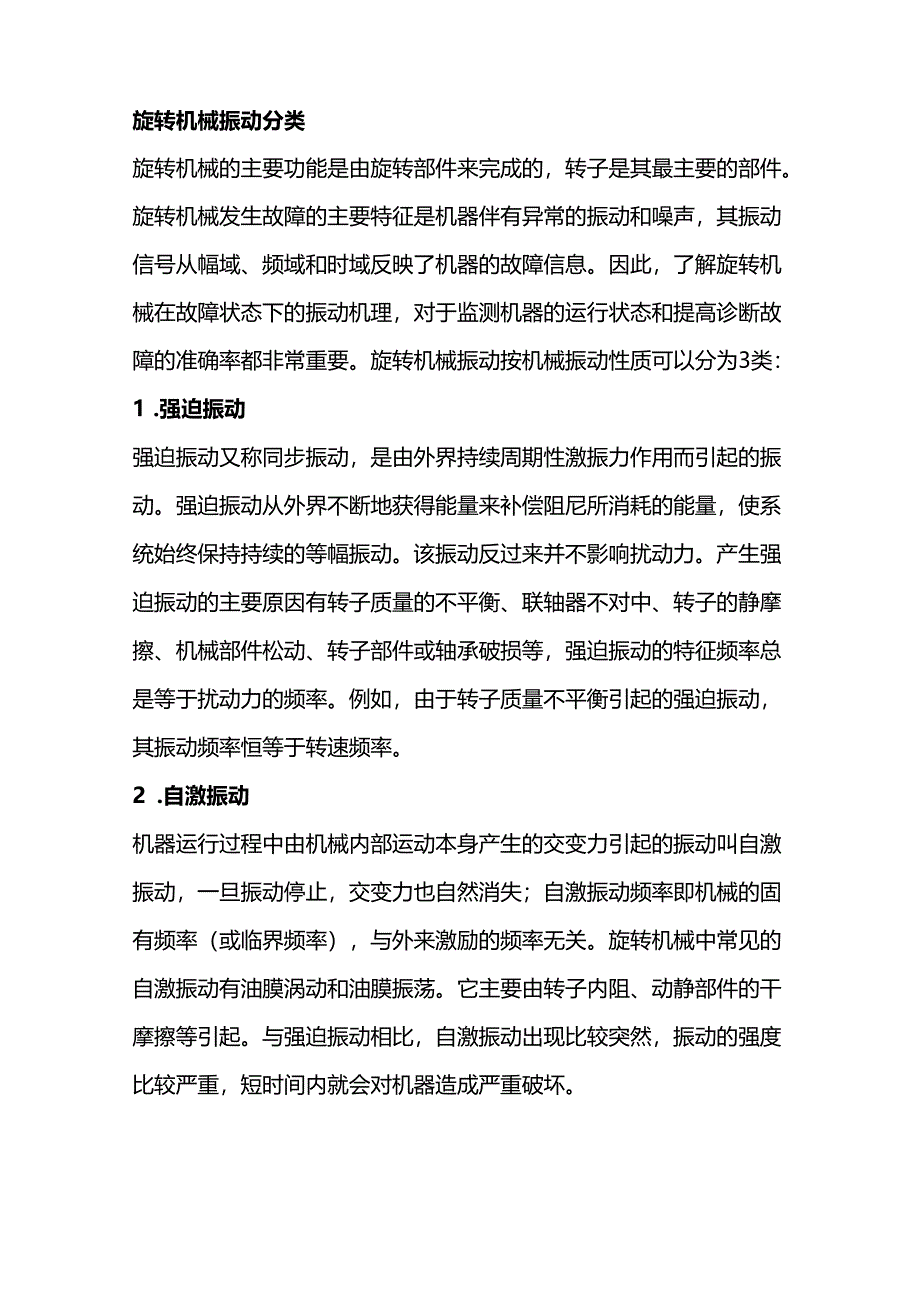

4、谷物的烘干和选送,风洞风源和气垫船的充气和推进等.6 .电动机电动机(Motor)是把电能转换成机械能的设备,它是利用通电线圈在磁场中受力转动的现象制成,电动机按使用电源不同分为直流电动机和交流电动机,电力系统中的电动机大部分是交流电机,可以是同步电机或者是异步电机。电动机主要由定子与转子组成通电导线在磁场中受力运动的方向跟电流方向和磁感线(磁场方向)方向有关。电动机工作原理是磁场对电流受力的作用,使电动机转动。旋转机械振动分类旋转机械的主要功能是由旋转部件来完成的,转子是其最主要的部件。旋转机械发生故障的主要特征是机器伴有异常的振动和噪声,其振动信号从幅域、频域和时域反映了机器的故障信息。因

5、此,了解旋转机械在故障状态下的振动机理,对于监测机器的运行状态和提高诊断故障的准确率都非常重要。旋转机械振动按机械振动性质可以分为3类:1 .强迫振动强迫振动又称同步振动,是由外界持续周期性激振力作用而引起的振动。强迫振动从外界不断地获得能量来补偿阻尼所消耗的能量,使系统始终保持持续的等幅振动。该振动反过来并不影响扰动力。产生强迫振动的主要原因有转子质量的不平衡、联轴器不对中、转子的静摩擦、机械部件松动、转子部件或轴承破损等,强迫振动的特征频率总是等于扰动力的频率。例如,由于转子质量不平衡引起的强迫振动,其振动频率恒等于转速频率。2 .自激振动机器运行过程中由机械内部运动本身产生的交变力引起的

6、振动叫自激振动,一旦振动停止,交变力也自然消失;自激振动频率即机械的固有频率(或临界频率),与外来激励的频率无关。旋转机械中常见的自激振动有油膜涡动和油膜振荡。它主要由转子内阻、动静部件的干摩擦等引起。与强迫振动相比,自激振动出现比较突然,振动的强度比较严重,短时间内就会对机器造成严重破坏。3 .非定常强迫振动非定常强迫振动是由外来扰动力引起的一种强迫振动。其特点是与扰动力具有相同的频率;振动本身反过来会影响扰动力的大小与相位;振动的幅值和相位都是变化的.比如转子轴上某一部位出现不均匀的热变形,就相当于给转子增加了不平衡质量,它将会使振动的幅值和相位都发生变化.反过来,振动幅值和相位的变化又影响不均匀热变形的大小与部位,从而使强迫振动连续不断地发生变化.
