1、变频门机电气控制系统由DMC、DYD两块电子板构成，其中信号输入、输出的主控电子板是DMC板。DMC电子板上的接线端了（WAGO）、指示灯和开关位置如下图所示：EDP1.JJE-IIJA1.9I1JB1.1.O1.1.S1.1211SW21.1.1.1.1.1.1.13JC三JHjcDJ叱口jsF1.191.171.201.211.221.?JDUi1.51.4o1.31.2I41.IJEDMD电子板DMe电子板板上部分指示灯和功能设定开关的功能说明如下：DMC板上的指示灯、开关说明指示灯说明I1.1.亮表示有开门信号输入：1.2亮表示有关门信号输入：1.3亮表示有平层信号输入：1.4亮表示有

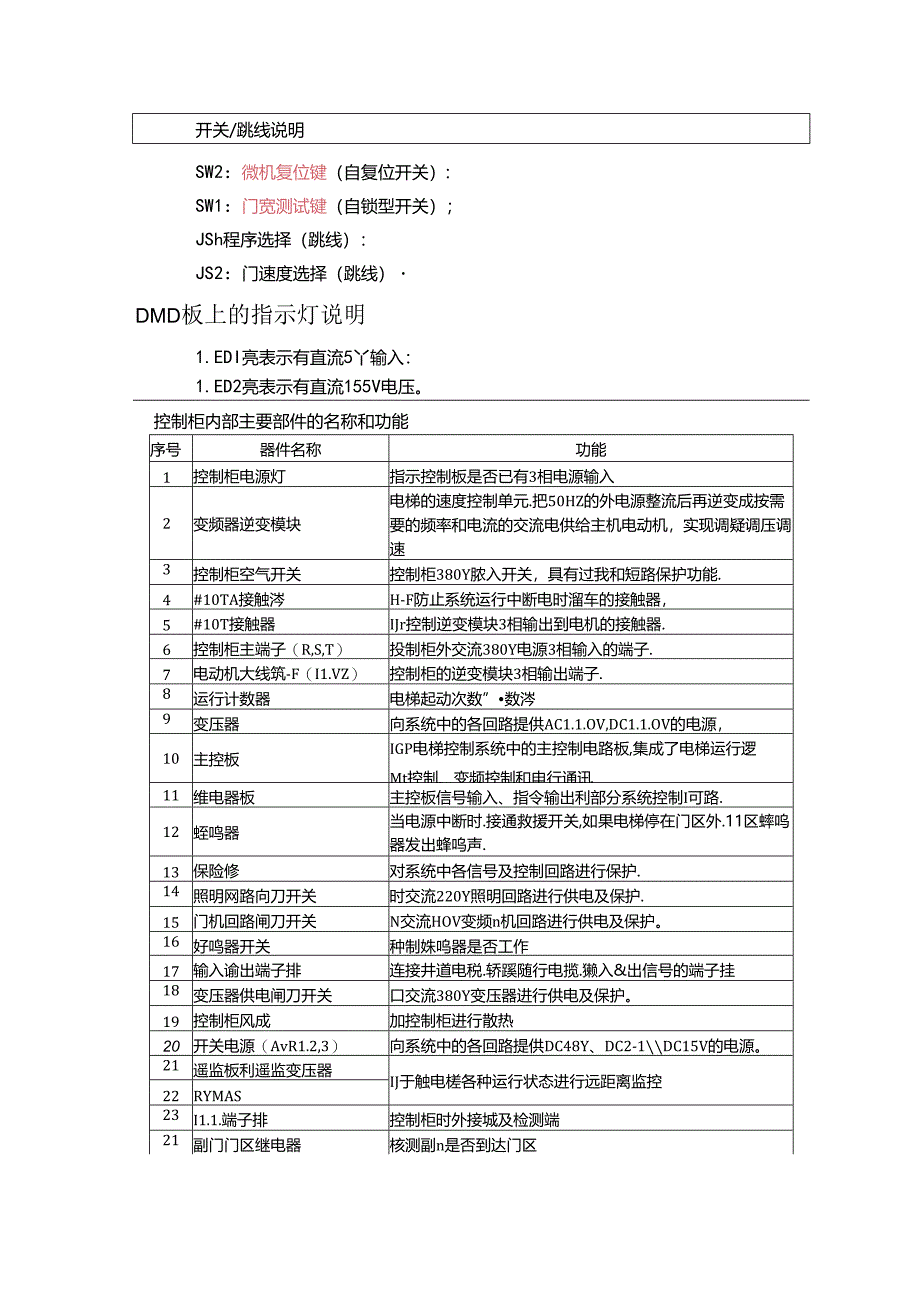

2、自学习信4；输入:1.5灭表示有开门极限信号输入：1.6灭表示仃安全触板信号输入：1.7灭表示有关门极限信号输入；1.8亮表示有直流24V输入:1.9亮表示有直流5V输入；1.101.15亮表示有电机三相控制波形信号输出：1.16亮表示有故障信号输出；1.17亮表示有门宽测试信号输出（进入门宽测试状态）；1.18亮表示有ORS信号输出；U9亮表示有屏蔽触板信号输Hk1.20-21在门低速运动时闪动表示有编码器信号输入：1.22亮表示有光电（光窑）信号输入。开关/跳线说明SW2：微机复位键（自复位开关）:SW1：门宽测试键（自锁型开关）；JSh程序选择（跳线）：JS2：门速度选择（跳线）DMD板
3、上的指示灯说明1.EDI亮表示有直流5丫输入：1.ED2亮表示有直流155V电压。控制柜内部主要部件的名称和功能序号器件名称功能1控制柜电源灯指示控制板是否已有3相电源输入2变频器逆变模块电梯的速度控制单元.把50HZ的外电源整流后再逆变成按需要的频率和电流的交流电供给主机电动机，实现调疑调压调速3控制柜空气开关控制柜380Y脓入开关，具有过我和短路保护功能.4#10TA接触涔H-F防止系统运行中断电时溜车的接触器，5#10T接触器IJr控制逆变模块3相输出到电机的接触器.6控制柜主端子（R,S,T）投制柜外交流380Y电源3相输入的端子.7电动机大线筑-F（I1.VZ）控制柜的逆变模块3相输
4、出端子.8运行计数器电梯起动次数”数涔9变压器向系统中的各回路提供AC1.1.OV,DC1.1.OV的电源，10主控板IGP电梯控制系统中的主控制电路板,集成了电梯运行逻Mt控制、变频控制和申行通讯11维电器板主控板信号输入、指令输出利部分系统控制I可路.12蛭鸣器当电源中断时.接通救援开关,如果电梯停在门区外.11区蟀呜器发出蜂呜声.13保险修对系统中各信号及控制回路进行保护.14照明网路向刀开关时交流220Y照明回路进行供电及保护.15门机回路闸刀开关N交流HOV变频n机回路进行供电及保护。16好鸣器开关种制姝呜器是否工作17输入谕出端子排连接井道电税.轿蹊随行电揽.獭入&出信号的端子挂1

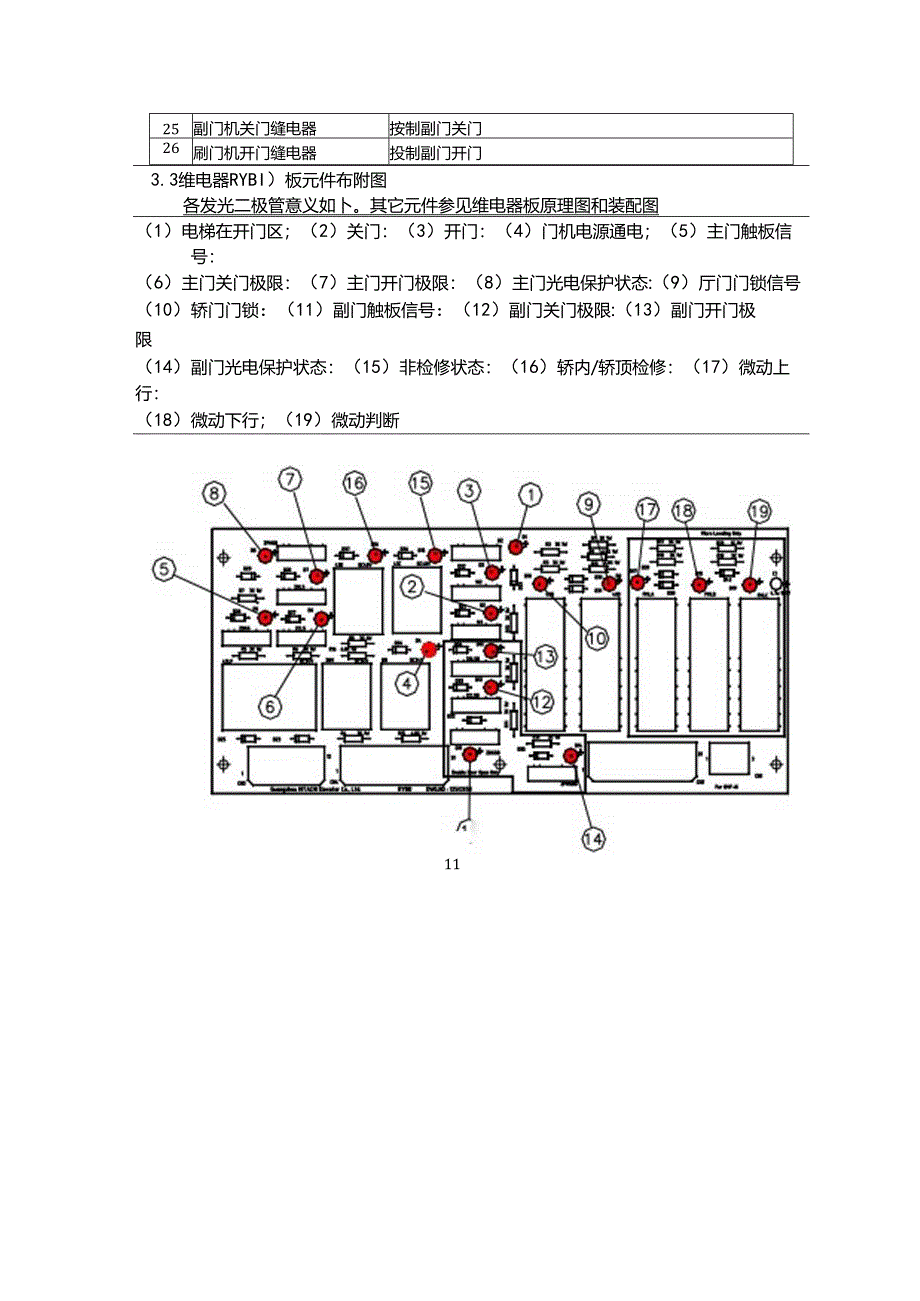

5、8变压器供电闸刀开关口交流380Y变压器进行供电及保护。19控制柜风成加控制柜进行散热20开关电源（AvR1.2,3）向系统中的各回路提供DC48Y、DC2-1DC15V的电源。21遥监板利遥监变压器IJ于触电槎各种运行状态进行远距离监控22RYMAS23I1.1.端子排控制柜时外接城及检测端21副门门区继电器核测副n是否到达门区25副门机关门缝电器按制副门关门26刷门机开门缝电器投制副门开门3.3维电器RYBI）板元件布附图各发光二极管意义如卜。其它元件参见维电器板原理图和装配图（1）电梯在开门区；（2）关门：（3）开门：（4）门机电源通电；（5）主门触板信号：（6）主门关门极限：（7）主门开门极限：（8）主门光电保护状态:（9）厅门门锁信号（10）轿门门锁：（11）副门触板信号：（12）副门关门极限:（13）副门开门极限（14）副门光电保护状态：（15）非检修状态：（16）轿内/轿顶检修：（17）微动上行：（18）微动下行；（19）微动判断11
