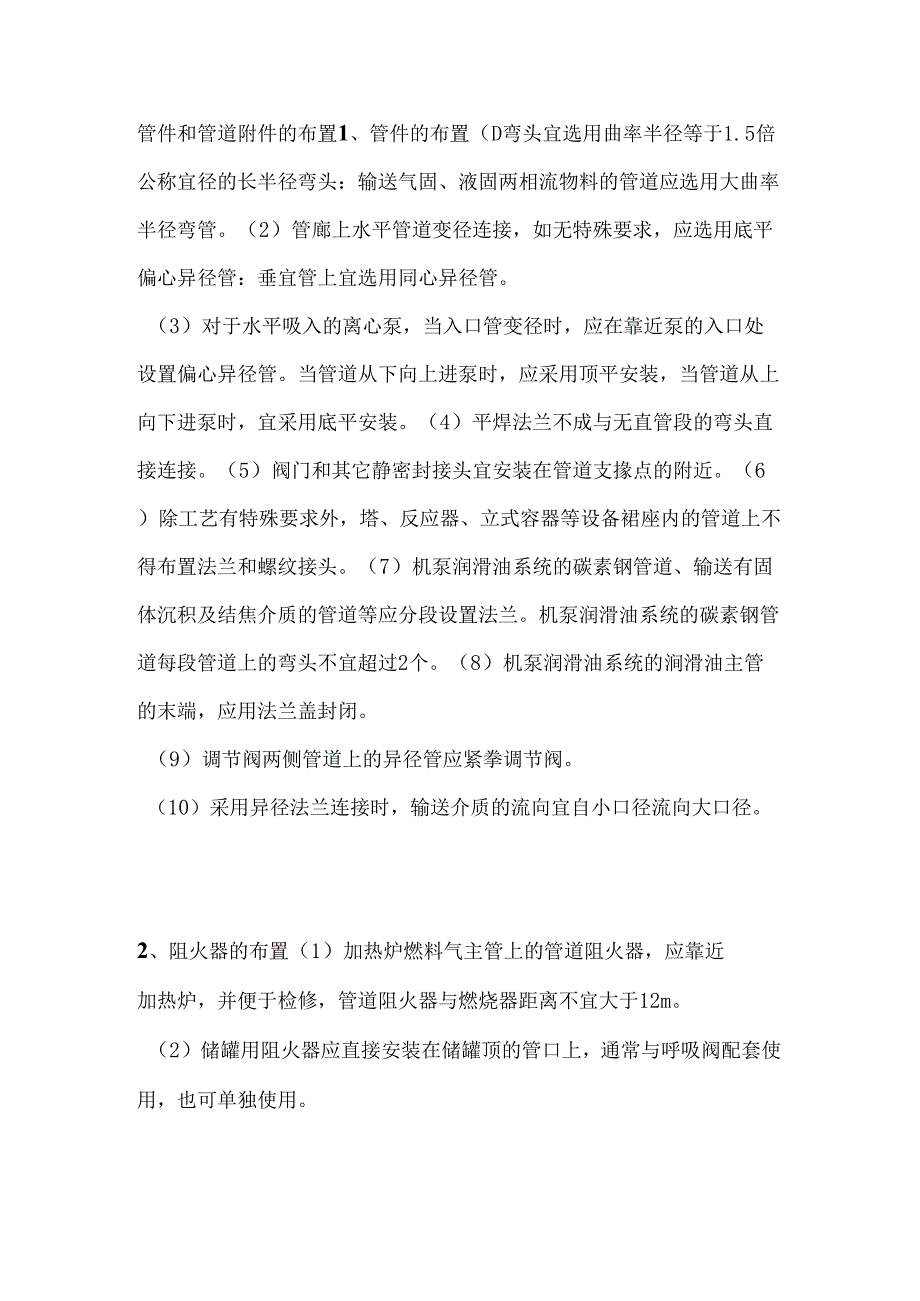

1、管件和管道附件的布置1、管件的布置（D弯头宜选用曲率半径等于1.5倍公称宜径的长半径弯头：输送气固、液固两相流物料的管道应选用大曲率半径弯管。（2）管廊上水平管道变径连接，如无特殊要求，应选用底平偏心异径管：垂宜管上宜选用同心异径管。（3）对于水平吸入的离心泵，当入口管变径时，应在靠近泵的入口处设置偏心异径管。当管道从下向上进泵时，应采用顶平安装，当管道从上向下进泵时，宜采用底平安装。（4）平焊法兰不成与无直管段的弯头直接连接。（5）阀门和其它静密封接头宜安装在管道支掾点的附近。（6）除工艺有特殊要求外，塔、反应器、立式容器等设备裙座内的管道上不得布置法兰和螺纹接头。（7）机泵润滑油系统的碳素

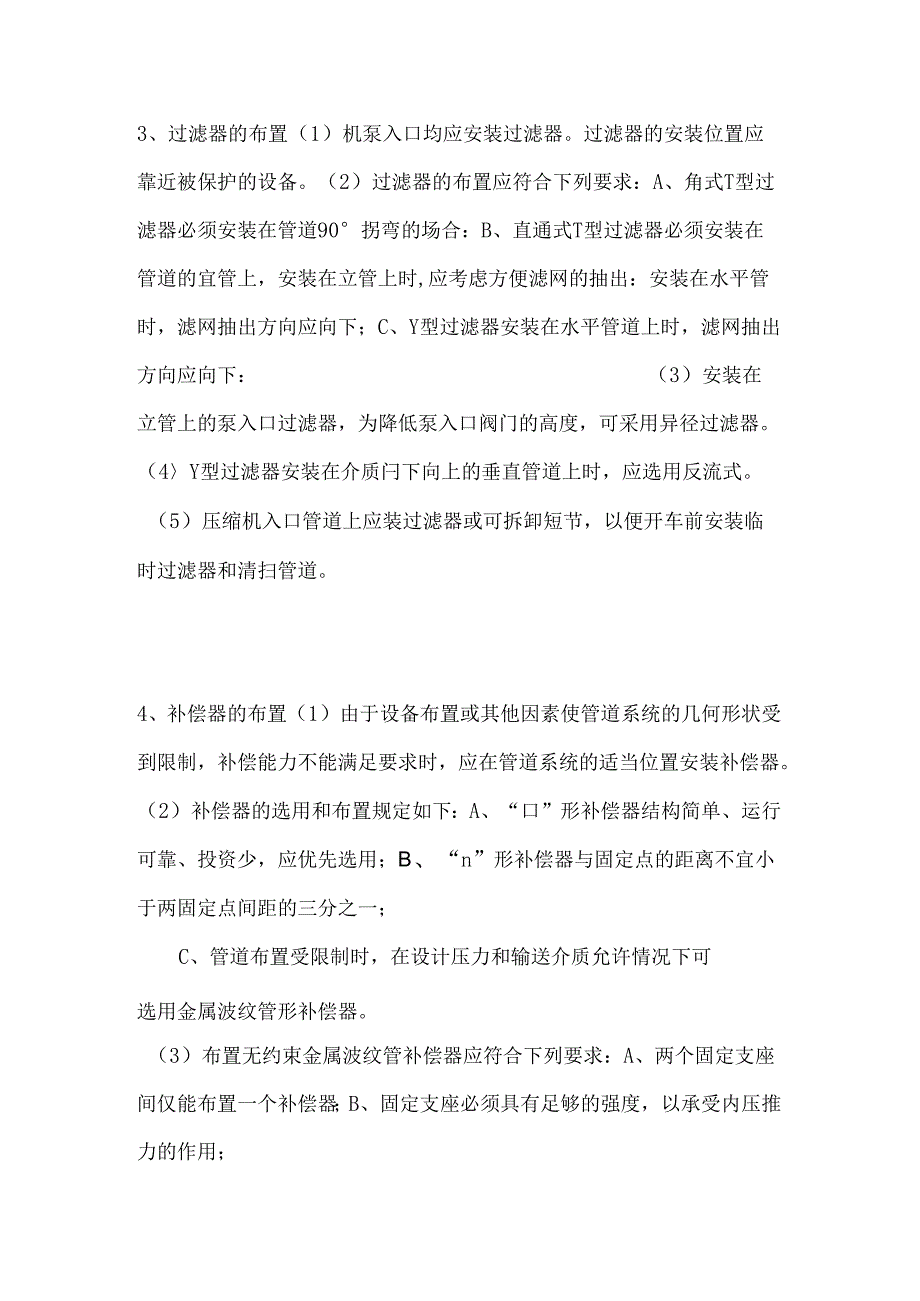

2、钢管道、输送有固体沉积及结焦介质的管道等应分段设置法兰。机泵润滑油系统的碳素钢管道每段管道上的弯头不宜超过2个。（8）机泵润滑油系统的涧滑油主管的末端，应用法兰盖封闭。（9）调节阀两侧管道上的异径管应紧拳调节阀。（10）采用异径法兰连接时，输送介质的流向宜自小口径流向大口径。2、阻火器的布置（1）加热炉燃料气主管上的管道阻火器，应靠近加热炉，并便于检修，管道阻火器与燃烧器距离不宜大于12m。（2）储罐用阻火器应直接安装在储罐顶的管口上，通常与呼吸阀配套使用，也可单独使用。3、过滤器的布置（1）机泵入口均应安装过滤器。过滤器的安装位置应靠近被保护的设备。（2）过滤器的布置应符合下列要求：A、角式
3、T型过滤器必须安装在管道90拐弯的场合：B、直通式T型过滤器必须安装在管道的宜管上，安装在立管上时,应考虑方便滤网的抽出：安装在水平管时，滤网抽出方向应向下；C、Y型过滤器安装在水平管道上时，滤网抽出方向应向下：（3）安装在立管上的泵入口过滤器，为降低泵入口阀门的高度，可采用异径过滤器。（4Y型过滤器安装在介质闩下向上的垂直管道上时，应选用反流式。（5）压缩机入口管道上应装过滤器或可拆卸短节，以便开车前安装临时过滤器和清扫管道。4、补偿器的布置（1）由于设备布置或其他因素使管道系统的几何形状受到限制，补偿能力不能满足要求时，应在管道系统的适当位置安装补偿器。（2）补偿器的选用和布置规定如下：A

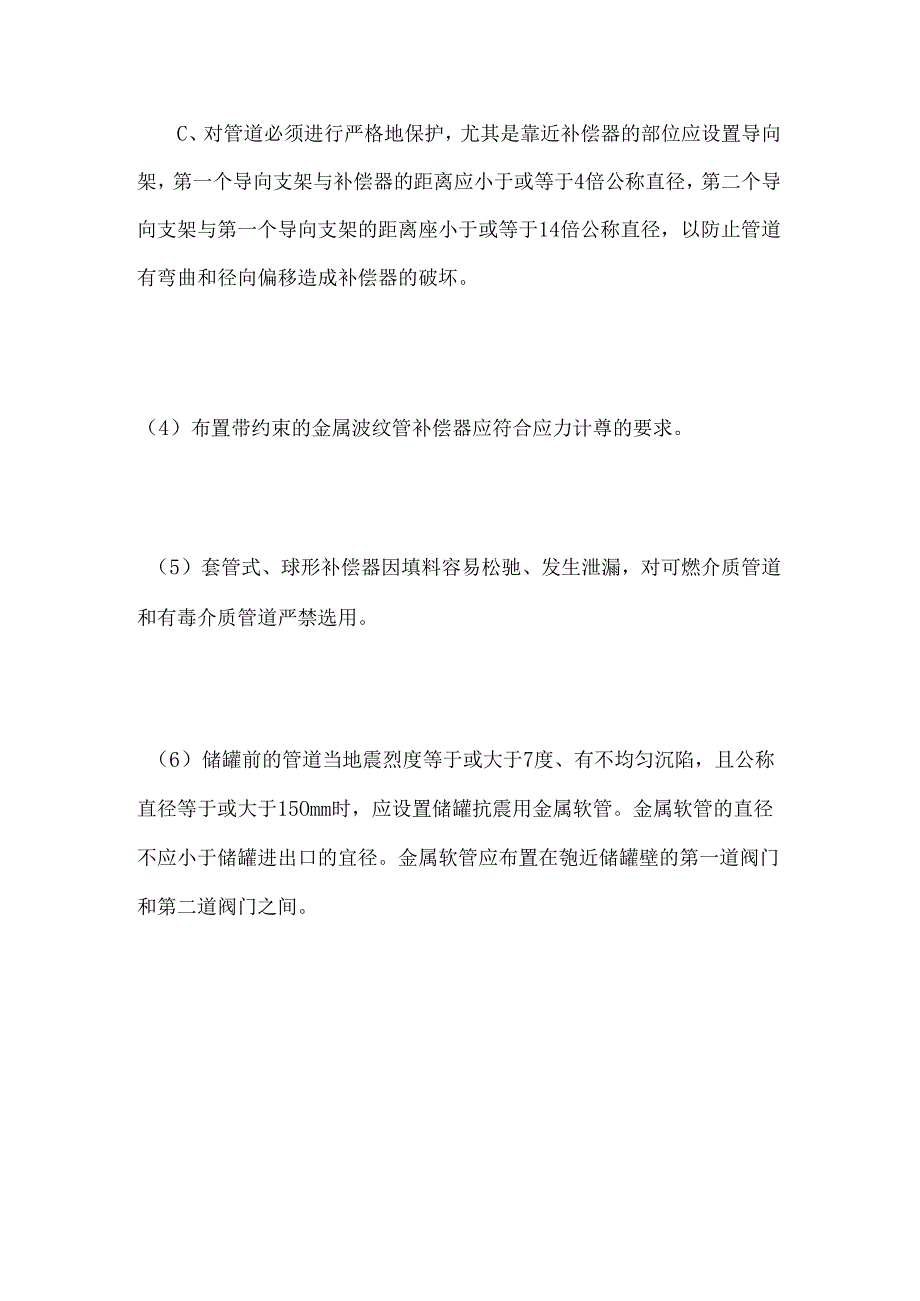

4、、“口”形补偿器结构简单、运行可靠、投资少，应优先选用；b、“n”形补偿器与固定点的距离不宜小于两固定点间距的三分之一；C、管道布置受限制时，在设计压力和输送介质允许情况下可选用金属波纹管形补偿器。（3）布置无约束金属波纹管补偿器应符合下列要求：A、两个固定支座间仅能布置一个补偿器；B、固定支座必须具有足够的强度，以承受内压推力的作用；C、对管道必须进行严格地保护，尤其是靠近补偿器的部位应设置导向架，第一个导向支架与补偿器的距离应小于或等于4倍公称直径，第二个导向支架与第一个导向支架的距离座小于或等于14倍公称直径，以防止管道有弯曲和径向偏移造成补偿器的破坏。（4）布置带约束的金属波纹管补偿器应符合应力计尊的要求。（5）套管式、球形补偿器因填料容易松驰、发生泄漏，对可燃介质管道和有毒介质管道严禁选用。（6）储罐前的管道当地震烈度等于或大于7度、有不均匀沉陷，且公称直径等于或大于15Omm时，应设置储罐抗震用金属软管。金属软管的直径不应小于储罐进出口的宜径。金属软管应布置在匏近储罐壁的第一道阀门和第二道阀门之间。
