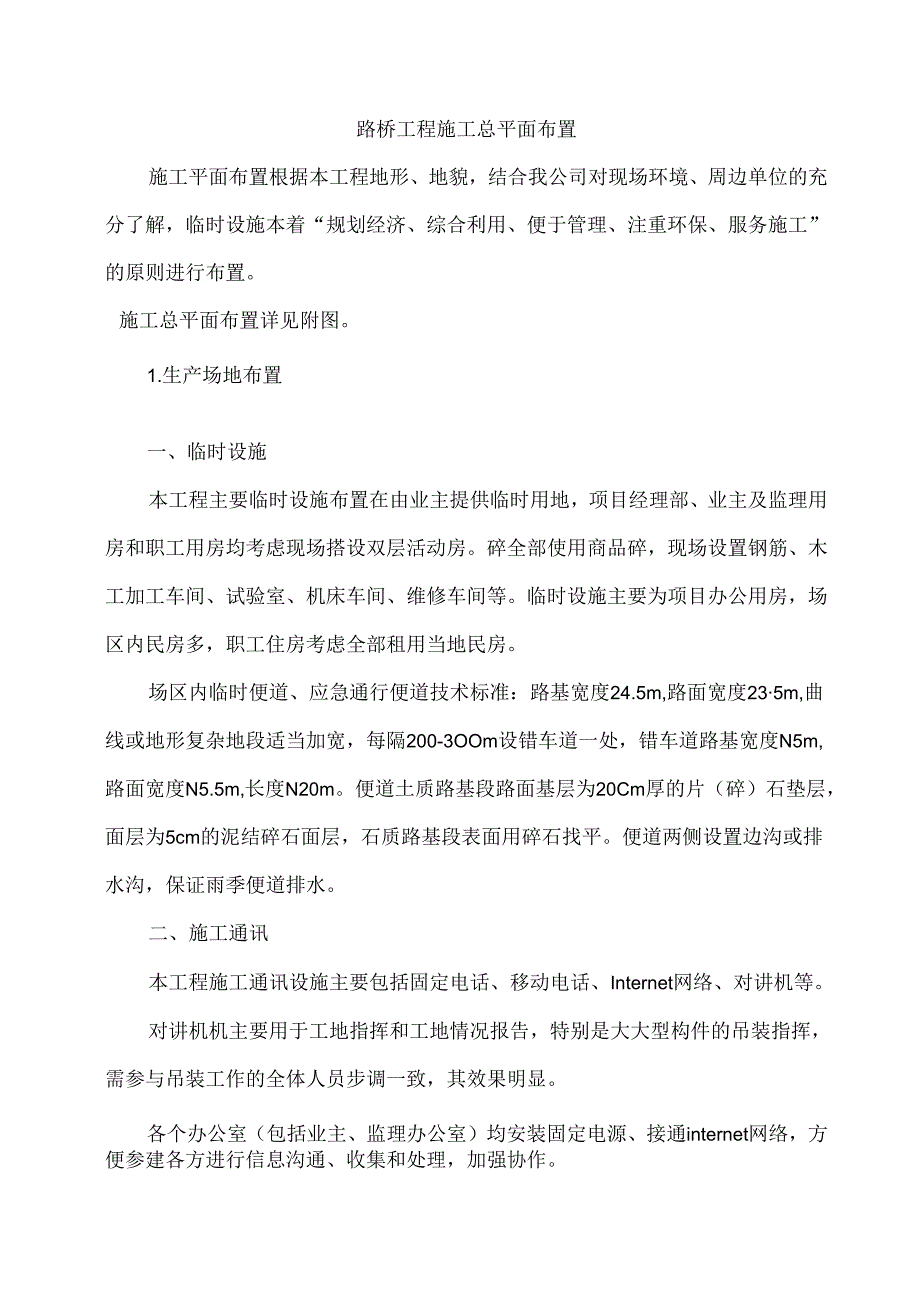

1、路桥工程施工总平面布置施工平面布置根据本工程地形、地貌,结合我公司对现场环境、周边单位的充分了解,临时设施本着“规划经济、综合利用、便于管理、注重环保、服务施工”的原则进行布置。施工总平面布置详见附图。1.生产场地布置一、临时设施本工程主要临时设施布置在由业主提供临时用地,项目经理部、业主及监理用房和职工用房均考虑现场搭设双层活动房。碎全部使用商品碎,现场设置钢筋、木工加工车间、试验室、机床车间、维修车间等。临时设施主要为项目办公用房,场区内民房多,职工住房考虑全部租用当地民房。场区内临时便道、应急通行便道技术标准:路基宽度24.5m,路面宽度235m,曲线或地形复杂地段适当加宽,每隔200-

2、3OOm设错车道一处,错车道路基宽度N5m,路面宽度N5.5m,长度N20m。便道土质路基段路面基层为20Cm厚的片(碎)石垫层,面层为5cm的泥结碎石面层,石质路基段表面用碎石找平。便道两侧设置边沟或排水沟,保证雨季便道排水。二、施工通讯本工程施工通讯设施主要包括固定电话、移动电话、Internet网络、对讲机等。对讲机机主要用于工地指挥和工地情况报告,特别是大大型构件的吊装指挥,需参与吊装工作的全体人员步调一致,其效果明显。各个办公室(包括业主、监理办公室)均安装固定电源、接通internet网络,方便参建各方进行信息沟通、收集和处理,加强协作。内部联系可以利用职工现有的手机作为通讯工具,

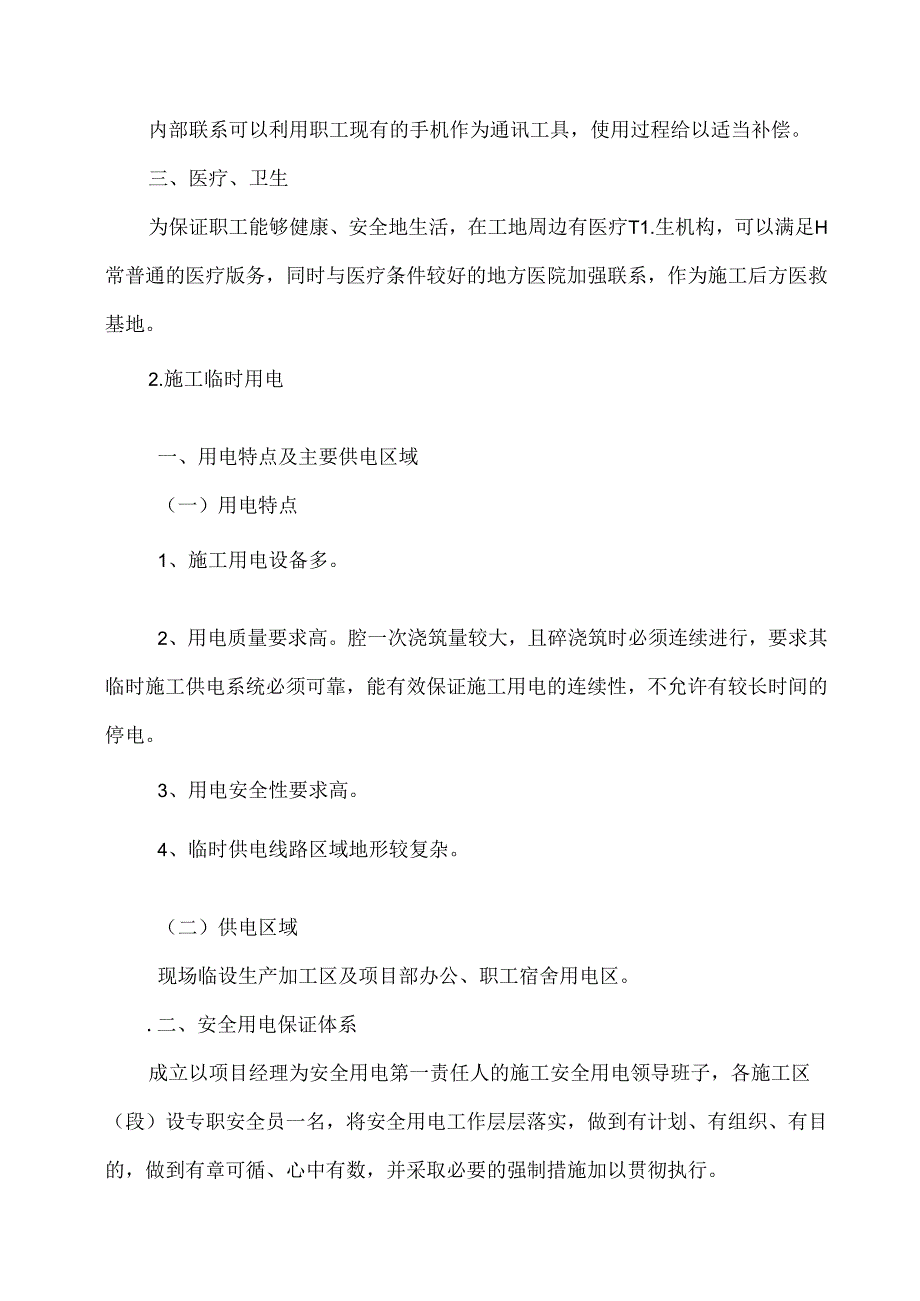

3、使用过程给以适当补偿。三、医疗、卫生为保证职工能够健康、安全地生活,在工地周边有医疗T1.生机构,可以满足H常普通的医疗版务,同时与医疗条件较好的地方医院加强联系,作为施工后方医救基地。2.施工临时用电一、用电特点及主要供电区域(一)用电特点1、施工用电设备多。2、用电质量要求高。腔一次浇筑量较大,且碎浇筑时必须连续进行,要求其临时施工供电系统必须可靠,能有效保证施工用电的连续性,不允许有较长时间的停电。3、用电安全性要求高。4、临时供电线路区域地形较复杂。(二)供电区域现场临设生产加工区及项目部办公、职工宿舍用电区。.二、安全用电保证体系成立以项目经理为安全用电第一责任人的施工安全用电领导班

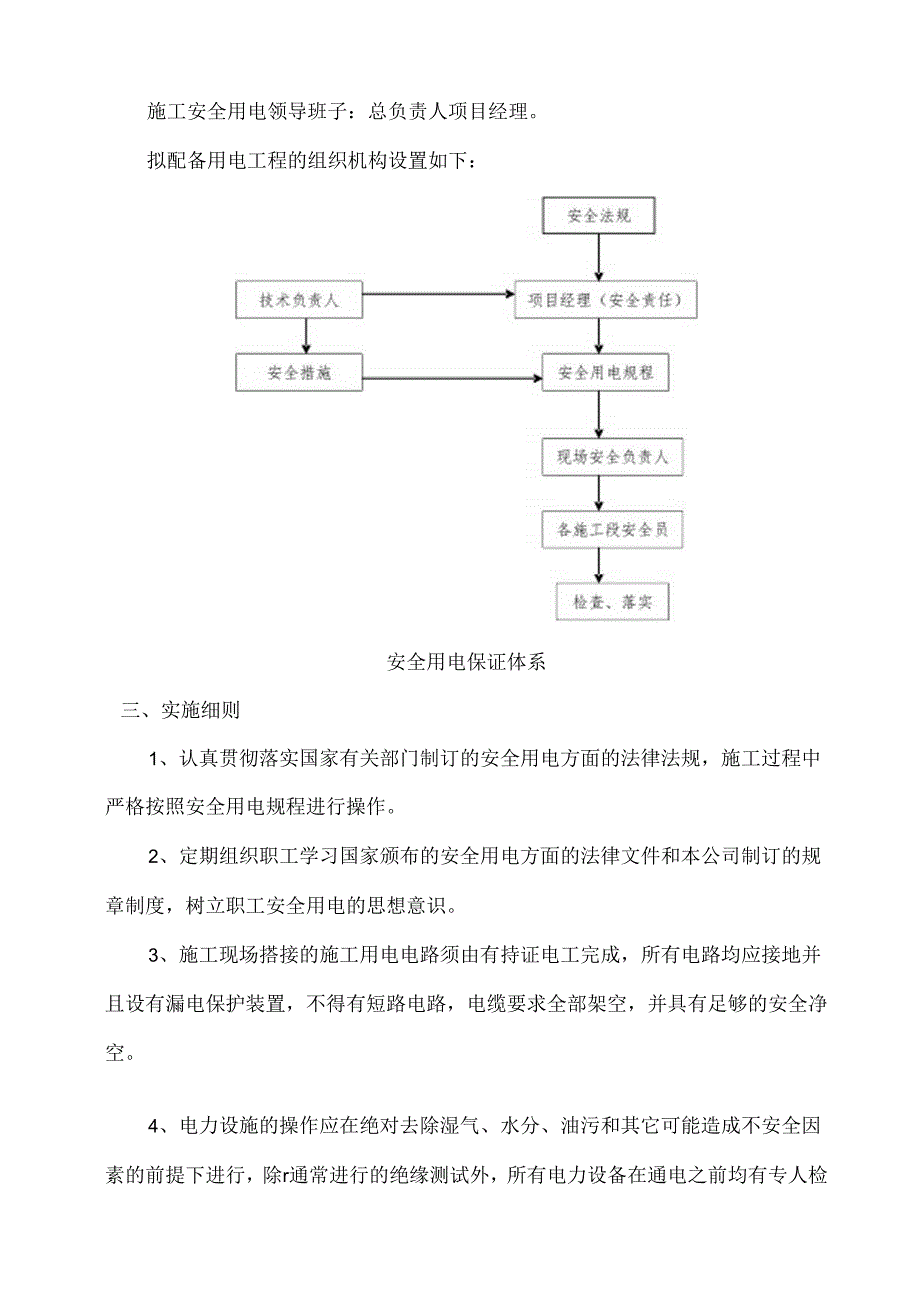

4、子,各施工区(段)设专职安全员一名,将安全用电工作层层落实,做到有计划、有组织、有目的,做到有章可循、心中有数,并采取必要的强制措施加以贯彻执行。施工安全用电领导班子:总负责人项目经理。拟配备用电工程的组织机构设置如下:安全用电保证体系三、实施细则1、认真贯彻落实国家有关部门制订的安全用电方面的法律法规,施工过程中严格按照安全用电规程进行操作。2、定期组织职工学习国家颁布的安全用电方面的法律文件和本公司制订的规章制度,树立职工安全用电的思想意识。3、施工现场搭接的施工用电电路须由有持证电工完成,所有电路均应接地并且设有漏电保护装置,不得有短路电路,电缆要求全部架空,并具有足够的安全净空。4、电

5、力设施的操作应在绝对去除湿气、水分、油污和其它可能造成不安全因素的前提下进行,除r通常进行的绝缘测试外,所有电力设备在通电之前均有专人检查电路是否导通。5、施工过程中经常对用电器进行检查维修、保养。6、现场用电做到统筹安排、合理配置,所有用电线路均由持证电工敷设,严禁任何人任何情况卜私拉乱接。7、各施工用电点的配电箱(柜)按规定设置、摆放,并做好遮雨防潮措施:作好安全用电警示标志。8、建立健全安全用电奖惩制度,将贡任落实到人,直接与经济利益挂钩,做到有章可循、赏罚严明。四、施工供电系统运行的注意事项1、电网停电时应急发电的措施根据工程施工现场的具体情况,施工过程中,因避免电网停电造成经济损失,

6、项目部各施工点均采用了备用发电机组以作应急电源,并接入到施工供电系统中使用,为确保施工用电安全,应作好以下安全措施。1)备用发电机的供电线路禁止直接接入到箱式变压器的低压380V/220V母线上为各用电设备供给电源,而应通过自动开关后才能接入施工供电系统。2)备用发电机电源接入施工供电系统施工的F1.动开关应设专人管理,挂上“禁止合闸”标示牌,除专人外任何其他人均应禁止操作此开关。3)备用发电机处于备用状态时,连接备用发电机组与施工供电系统间的各开关,应必须处于有效的断开状态,严防供电系统向发电机组供电而造成发电机损坏。2、低压并联电容集中补偿由于施工用电设备都是电感器件,设备在运行过程中,无

7、功率损失较大,使供电系统的功率因素降低,这样无形增加了实在功率,也就增加了变乐器的容量,同时也增加了施工用电的费用。我们把并联电容柜接至变压器的低压母线上,能补偿低压母线上,能补偿低压母线以前的无功率,可使变压器的无功率得到补偿,从而减小变压器的容量,提高了供电系统的功率因素,同时也提高了施工用电的供电质量。低压并联电容集中补偿的优点:安装,运行维护方便。能耗低,投资省,运行可靠。五、临时公共用电系统的安全措施1、定期巡视和检查供电线路,确保其运行安全。施工期间现场安全员应加强巡视和检查,以确保施工用电的正常使用。2、施工用电设备安全接地措施1)施工供电系统的避雷为保证供电设备和线路的运行安全

8、,在架空线路的终端电杆处和变压器的电源进行处均设置避雷装置并可靠接地。2)施工供电系统中电气设施的接地变乐器、户外配电箱的金属外壳,采用地下埋设接地装置进行保护接地。其接地装置的接地电阻不大于4欧姆,接地装置所需的接地和接地金属材料焊接处要求刷好防锈漆防腐,接地线的搭接按电气规范的要求进行。3)采用漏电开关提高用电的安全性在用电安全事故中,许多就是因为F提式和移动式用电设备湘电造成,在施工过程中由于受到环境的限制,事故发生率更高,因此当设备发生过电流和零序电流保护达不到要求时,则应采取漏电电流保护设备完成。这样可提高施工用电的安全性。在施工过程中的小型设备采用漏电开关控制,提高施工用电安全性。

9、4)用TN-S制供电系统为线(零线)与PE线(保护接地)分开的形式,各用一根导线。在此系统中,电源有一点与地直接连接,负荷侧电气设备的外露可导电部分则通过PE线与该接地点连接。系统通过过电流保护来实现设备接地故障保护,保证人员和设备安全。在施工过程中采用5芯电缆和TN-S系统供电,提高施工用电安全性。六、临时用电安全技术措施(一)人员要求1、电器设备的操作人员与维修人员必须持上岗证书作业。2、各类用电人员应做到:1)掌握安全用电的基本知识和所有设备的性能;(2)使用设备前必须按规定穿戴和配备好相应的劳动防护用品并检查电器装置和保护设施是否完好,严禁设备带病运转;(3)停用的设备必须拉闸断电,锁

10、好开关箱;(4)负贡保护所用设备的负荷线。保护零线和开关箱,发现问题呢及时报告解决;(5)搬迁和移动用电设备,必须经电工切断电源并工作妥善处理后进行。(:)电气设备的使用和维修1、施工现场所有配电箱、开关箱每月进行一次检查和维修,检查维修人员必须是专业电工。2、检查。维修配电箱、开关箱时,必须将前一级相应的电源开关分闸断电,并悬挂停电标志,严禁带电作业。3、配电箱内盘面上应标明各回路的名称、用途,同时要做出分路标记。4、配电箱和开关箱制定专人负责,配锁,施工现场停止作业1小时以上时,应将动力开关箱上锁。5、各种电器箱内不允许放置任何杂物,并应保持清洁。6、熔断器的熔体更换时,严禁用不符合原规格

11、的熔体代替。(三)安全用电组织措施1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。2、建立技术交底制度,向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图,技术内容和注意事项,并应在技术交底上、文字资料上履行交底人和被交底人的签字手续,并注明交底日期。3、建立安全检测制度,从临时用电工程竣工开始,定期对临时用电工程进行检测。主要内容是:接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等。4、建立电气维修制度,加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、5、建立工程拆除制度,建筑

12、工程竣工后临时用电工程拆除应有统一的组织和指挥,并规定拆除时间、人员、程序、方法、注意事项和防护措施等。6、建立安全检查和评估制度。项目经理部和企业要按照建筑施工安全检查标准定期对现场用电安全情况进行检查评估。7、建立安全用电责任制,对临时用电工程个部位的操作监护。维修分片,分块分机落实到人,并辅以必要的奖惩。8、建立安全教育和培训制度,定期对专业电工和各类用电人员进行用电安全教育和培训,经过考核合格者持证上岗,严禁无证上岗或随意串岗。9、强化安全用电领导体制,改善电气技术队伍素质。(四)电气防火技术措施1、合理配置、整定、置换各种保护电器,对电器和设备的过载短路故障进行可靠的保护。2、在电气

13、装置和线路周围不堆放易燃、易爆和强腐蚀介质,不适用火源。3,配电室配置绝缘灭火器等,并禁止烟火。4、加强电气设备相同相和相一地间的绝缘,防止闪烁。5、合格设置防雷装置。(五)电气防火组织措施1、建立易燃、易燃物和强腐蚀介质管理制度。2、建立电气防火责任制,加强电气防火重点场所烟火管制,并设置禁止烟火标志。:3、建立电气防火教育制度,经常进行电气防火知识教育和宣传,提高各类用电人员电气防火自觉性。4、建立电气防火检查制度,发现问题及时处理。5,强化电气防火领导体制,建立电气防火队伍。七、临时用电的安全措施(一)一般要求1、工程竣工后,施工用电系统应及时拆除。2、施工现场开挖基坑、沟槽的边缘与地下

14、电缆沟外边缘之间的距离不得小于50cmO3、外电架空线路卜方不得搭设作业棚、生活设施,不得堆放构件、架具、材料和其他杂物。4、施工现场一旦发生触电事故,必须立即切断电源,抢救触电人员;严禁在切断电源之前与触电人员接触。5、施工用电系统按设计规定安装完成后,必须经电气工程技术人员检查验收,确认合格并形成文件后,方可申请送电。6、施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离必须符合下表要求。施工现场的机动车道与外架空线路交叉时的最小垂直距熟外电架空线路电压(KV)1以下1-1035距离(m)6777、在建工程施工中,地上建筑物的外侧边缘与外电架空线路边线之间的最小距

15、离应符合下表要求:施工现场不能满足规定的最小距离时,必须采取防护措施。脚F架外侧与外电架空线路的边线之间的最小安全距离外电线路电压(KV)1以下I-W35-110154-220330-500最小安全距离5)46810158、施工用电设备5台下上或设备总容量50KW以上者,应编制施工用电设计和施工方案:用电设备5台以卜或设备总容量50KW以卜者,应编制用电安全技术措施;用电安全设计及其施工方案或安全技术措施应按工程施工组织设计审批程序批准后实施。(二)接地与防雷1、位于多雷区的变、配电装置雨期施工应安装独立的防雷装置:施工现场的高耸筑物和高度20m以上的金屈架构物,若在相邻建筑物的防雷装置的保护范围以外时,雨期施工应按规定安装防雷装置;防雷装置的冲击接地电限值不得大于30欧。2、电力变压器或发电机的工作接地电阻不得大于4欧;在N接零保护系统中,重复接地应与保护零线连接,每处重复接地电阻值不得大于10欧。3、施工现场低压供电系统接地方式应符合下列要求:(1)在用以供电系统中,严禁一部分在设备做保护接零,另一部分设备做保护接地。2)施工现场由专用变压器供电时,必须采用变压器低压偏中性点直接接地的TN-S保护系统。(3)施
