《道路工程设计技术要点.docx》由会员分享，可在线阅读，更多相关《道路工程设计技术要点.docx（11页珍藏版）》请在第壹文秘上搜索。

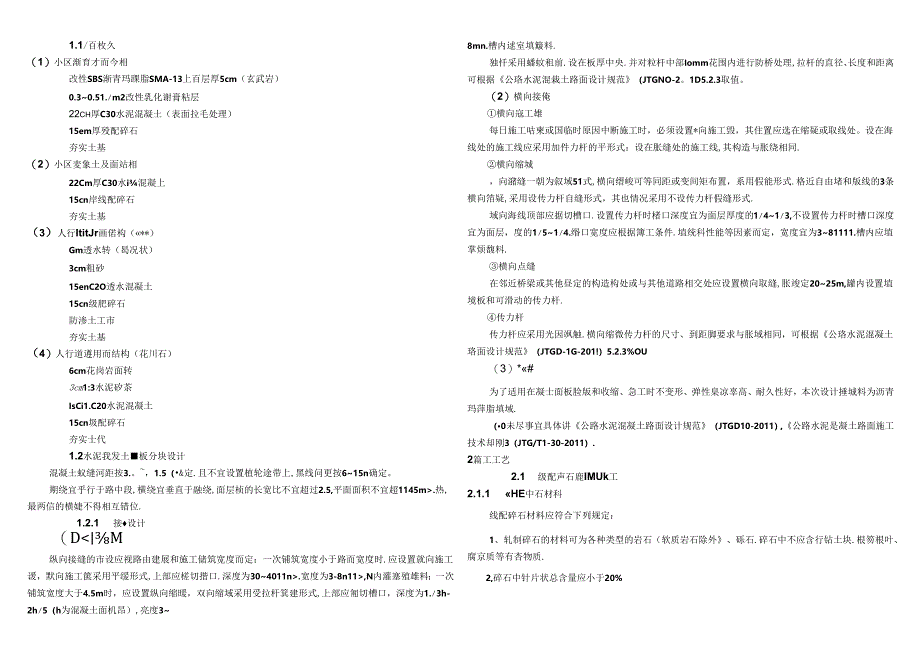

1、道路工程设计技术要点1.1/百枚久（1）小区渐育才而今相改性SBS渐青玛踝脂SMA-13上百层厚5cm（玄武岩）0.30.51.m2改性乳化谢膏粘层22ch厚C30水泥混凝土（表面拉毛处理）15em厚殁配碎石夯实土基（2）小区麦象土及面站相22Cm厚C30水i混凝上15cn岸线配碎石夯实土基（3）人行ItitJr画偌构（*）Gm透水转（曷况状）3cm粗砂15enC2O透水混凝土15cn级肥碎石防渗土工市夯实土基（4）人行道遵用而结构（花川石）6cm花岗岩面转3cm1:3水泥矽茶IsCi1.C20水泥混凝土15cn圾配碎石夯实士代1.2水泥我发土板分块设计混凝土蚁缝河距按3.。，1.5（&定.且
2、不宜设置植轮途带上,黑线问更按615n确定。期绕宜乎行于路中段,横绕宜垂直于融绕,面层桢的长宽比不宜超过2.5,平面面积不宜超1145m.热,最两信的横婕不得相互错位.1.2.1 接设计（D.宽度为3-8n11,N内灌塞殖雄料；一次铺筑宽度大于4.5m时，应设置纵向缩暖，双向缩域采用受拉杆箕建形式,上部应匍切槽口，深度为1.3h-2h5（h为混凝土面机昂）,亮度38mn.槽内逑室填簸料.独忏采用蟠蚊租前.设在板厚中央.并对粒杆中部Iomm花围内进行防桥处理,拉杆的直径、长度和距离可根据公珞水泥混栽土路面设计规范（JTGNO-2。1D5.2.3取值。（2）横向接俺横向寇工雄每日施工咕柬或国临时原
3、因中断施工时，必须设置*向施工毁，其住置应选在缩疑或取线处。设在海线处的施工线应采用加件力杆的平形式：设在胀缝处的施工线,其构造与胀绕相同.横向缩城，向潴缝一朝为叙域51式,横向缙峻可等同距或变间矩布置，系用假能形式.格近自由堵和版线的3条横向箔疑,采用设传力杆自缝形式，其也情况采用不设传力杆假缝形式.域向海线顶部应据切槽口.设置传力杆时楮口深度宜为面层厚度的1413,不设置传力杆时槽口深度宜为面层，度的1514.缗口宽度应根据簿工条件.埴统科性能等因素而定，宽度宜为381111.槽内应埴掌烦馥料.横向点缝在邻近桥梁或其他昼定的构造构处或与其他道路相交处应设置横向取缝,胀竣定2025m,罐内设

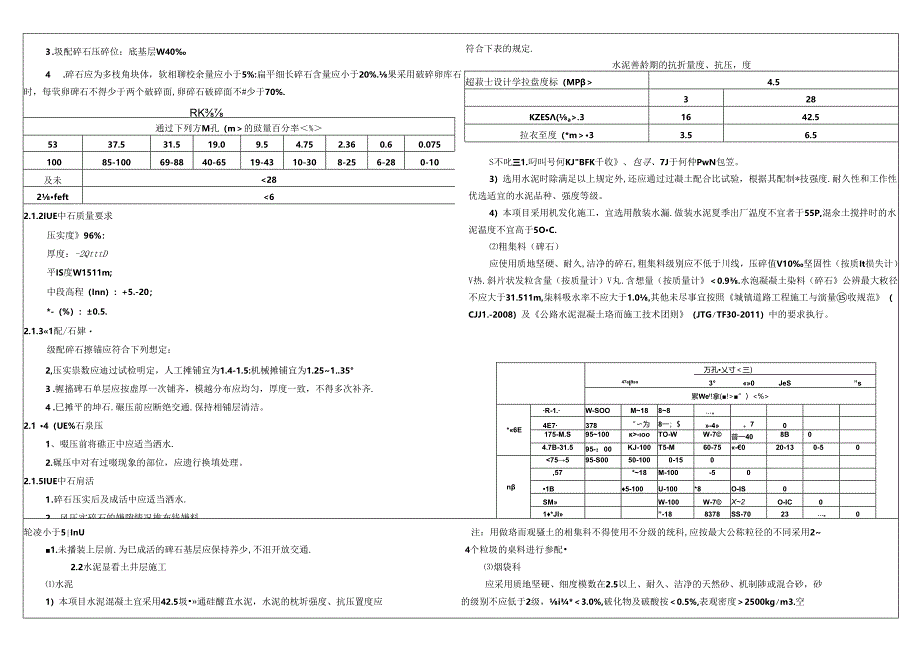

4、置埴境板和可滑动的传力杆.传力杆传力杆应采用光因飒触.横向缩微传力杆的尺寸、到距脚要求与胀域相同，可根据公珞水泥混凝土珞面设计规范（JTGD-1G-201!）5.2.3%OU（3）*#为了适用在凝士面板脸版和收缩、急工时不变形、弹性臬凉辜高、耐久性好，本次设计捶城料为沥青玛萍脂填域.（0未尽事宜具体讲公路水泥混凝土路面设计规范（JTGD10-2011）,公路水泥是凝土路面施工技术却刚3（JTG/T1-30-2011）.2篇工工艺2.1 级配声石鹿IMUk工2.1.1 HE中石材科线配碎石材料应符合下列规定：1、轧制碎石的材料可为各种类型的岩石（软质岩石除外、砾石.碎石中不应含行钻土块.根笏根叶
5、、腐京质等有杏物质.2,碎石中针片状总含量应小于20%3 .圾配碎石压碎位：底基层W404 .碎石应为多枝角块体，软相聊校余量应小于5%:扁平细长碎石含量应小于20%.果采用破碎卵库石时，每茕卵碑石不得少于两个破碎面,卵碎石破碎面不#少于70%.符合下表的规定.水泥善龄期的抗折量度、抗压，度超菽士设计学拉盘度标（MP4.5328RKKZES(a.31642.5通过下列方M孔（m的豉量百分率%拉衣至度（*m33.56.55337.531.519.09.54.752.360.60.07510085-10069-8840-6519-4310-308-256-280-10S不叱三1.叼叫号何KJBFK
6、千收、包寻、7J于何仲PwN包笠。3）选用水泥时除满足以上规定外,还应通过过凝土配合比试验，根据其配制*技强度.耐久性和工作性优选适宜的水泥品种、强度等级。4）本项目采用机发化施工，宜选用散装水漏.做装水泥夏季出厂温度不宜者于55P,混氽土搅拌时的水泥温度不宜高于5OC.粗集料（碑石）应使用质地坚硬、耐久,洁净的碎石,粗集料级别应不低于川线，压碎值V10坚固性（按质It损失计）V热.斜片状发粒含量（按质量计）V丸.含想量（按质量计0.9.水泡凝凝土染料（碎石公辨最大敕径不应大于31.511m,柒料吸水率不应大于1.0,其他未尽事宜按照城镇道路工程施工与演量收规范（CJJ1.-2008）及公路水
7、泥混凝土珞而施工技术团则（JTGTF30-2011）中的要求执行。及未282feft”*6ER-1.W-SOOM1888。4E7378“为8一；$-4。70175-M.S95100-ooTO-WW-7普一408B04.7B-31.595-：00KJ-100T5-M60-75-020-130-50n75595-S0050-1000-150,57*18M-100-501B5-100U-100*8O-IS0SMW-100W-7X2O-IC01*JI”-188378SS-7023。0轮凌小于5InU注：用做珞而观骚土的相集科不得使用不分级的统科,应按最大公称粒径的不同采用21.未播装上层前.为巳成活的
8、碑石基层应保持养少,不汨开放交通.4个粒圾的桌料进行参配2.2水泥显看土井层施工烟袋科水泥应采用质地坚硬、细度模数在2.5以上、耐久、洁净的天然砂、机制陟或混合砂，砂1）本项目水泥混凝土宜采用42.5圾通硅醵苴水泥，水泥的枕圻强度、抗压置度应的级别不应低于2级，i*3.0%,破化物及破酸按0.5%,表观密度2500kgm3.空单率47t,天蚣矽宜为中砂，其他未尽事宜按照公路水泥混凝土路面施工技术珈期中的要求执行.方孔怖尺寸im砂分找0.15I0.30I0.60I1.18|2筋14.75累计背余(计)(、)中砂90】OOI7092I41701050025|010迨：未尽事宜按相关规定执行。水；饮
9、用水可直接作为混凝土搅拌和养护用水,如水质有疑问时，应检乾下列指标.合格者方可使用.硫咬盐含量(按SO42-计)小于0.0027mgB113.杳装量不得超过0.005ngrmB.PH值不得小于4,不得含有油污、泥和其他有害杂质.铜第：铜篇应苻合国家有关标准的技术要求，铜解应日直，不爵有裂攻、所伤.副息、表面油污和锈性。传力奸锯够加工应留断.不懈挤压切断；断口应垂直、光团.用砂轮打磨擦毛刘，并加工成2-WmH1.御苑.(6)钢筋在凝土的弯拉衰度不低于4.5*2,其刻应的抗压强度不低于36MPa.(7)混凝土版养生期满后.应及时灌缱。濯技施工时注意以下问题：应采用切嫌也清除接缝中夹杂的砂石、及第的
10、泥浆装，再使用压力大于0.5MPC压力水和压缩空气沏底清除接线中的尘土及其他污求物,确保陵壁及内部清洁.干爆；绕矍检笠以擦不出灰尘为海绫标准.使用常温聚酯氯曲和硅树脂等填能料时，应技规定比洌将青组分材料按Ih灌量:昆择均匀后使用.使用加热填缝料时应衿双缓料加热至规定温度,加热过程中应将坂绕料融化,推拌均匀，并保温便用.渔缝的形状条数宜控IH在2左右.灌鳗深度为15-20mn,量浅不得小于15nm；Q挤压嵌入直径9I2伽多孔泡沫生料背讨条，再漕缝：球绕顶而热天应与版面齐平：冬天应填为凹液面，中心低千玩面125：城绕必.须饱满,均力、厚度一致并追线贯通,城缝料不得缺失、开裂和渗水。常温施工式填嫌料
11、的养生期，低温天气直为24h,声温天气宜为12h:加热施工式填毁科的养生期，低温天黑宜为2h,啬温天线宜为6h：在就缝料养生W1.间应封间交通。(8)混凝土宜采用哽刻槽.为降低噪声可采用等间更到植,尺寸宜为：橹深35mn.宽3m11,槽间距在1224m11之间随机谓整.抗压强度达到40%后可开始硬刻槽,并宜在两周内完成；硬刻情后应自即将漏凝土中洗干净，并恢复养生.2.3部育混疆土的*工在基层处置完成并在粘结层施工完后,应立即铺筑面层诙青就嵌土.沥青混合料在拌和的,应认真检冷厚材料的质I1.只物在合部颁标准或设计更求的材科才能进场使用,井云施工过程中Ri时进行拄检。沥青混合村在梓和前，应进行认真
12、的统配设计，在检验所设计的混合科的性能指标达到设计要求的条件下，才允许作为沥青拌和站的目标控制级配，渐青海凝土并和站在拌和沥青灶前,应认真校桂拌和机的计量精度.在确认计量精度达到设计婆求时，才允许或行拌和.沥青坤和站在摔和密Irjft合料时，应保证足筋的择和时何,以保迂混合料抨和均匀，无花白科，温度控利正常.渐青混合料在运精过程中，如果气温较低或等候时间过长，应采取保温措施.以免温度降假太快,影响沥青混合料的摊铺和压实。已荚理施工现场的沥青混合料在保迂拌和站能满足热铺机娈要的条件下.应尽可能快的搏铺,以免湿度降低大快，影哺压实效果.热拌沥青在合料应采用沥青撞拢相撞鞋，在喷洒市格层油的路面上铺筑改性沥青混合科时，宜使用履带式摊储机.傩搐机必须以慢、均匀、连挟不同断电担铺，不得旗意支排速度或中途停顿,以提高平萋度,W少混合料的离析。压实成型的谢青路面应件合压实度及平葵度的售求.施工完毕后的路面应在24小时内禁止一切车辆通行.面层设计为改性沥青玛将相SMAT3上面层(玄武君，路面施工前必须先对格站层或行验收.达到要求后方可住工上百层，2.4年行逆加从而才科要求2.4.1改性乳化渐育胎及本工程用于粘层的定性轧化沥青应满足下表所列技术要求:道路用改性乳化沥青技术要求嫉公项目品衿及代号送验方法KR
