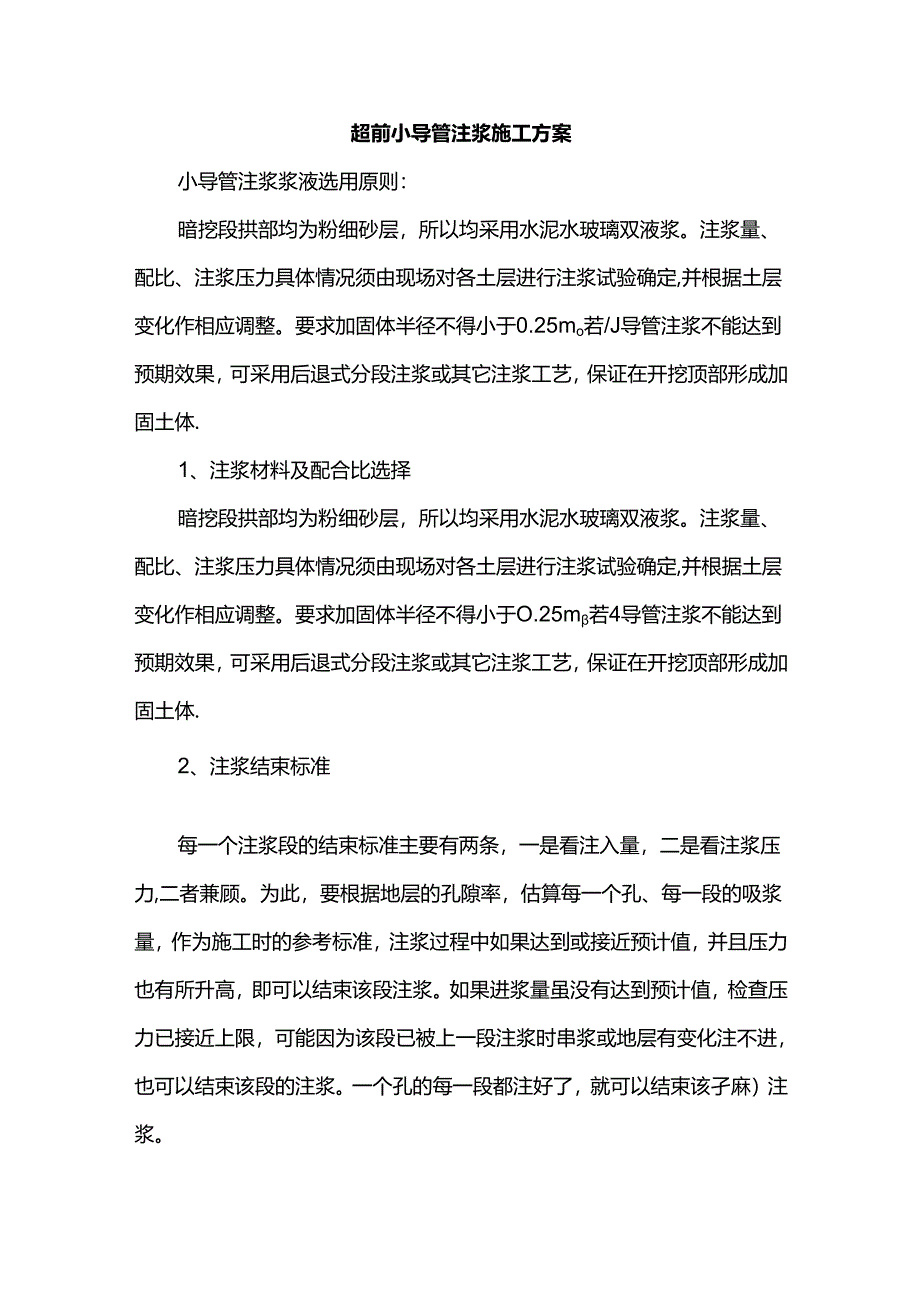

1、超前小导管注浆施工方案小导管注浆浆液选用原则：暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定,并根据土层变化作相应调整。要求加固体半径不得小于0.25mo若/J导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成加固土体.1、注浆材料及配合比选择暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定,并根据土层变化作相应调整。要求加固体半径不得小于O.25m若4导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成

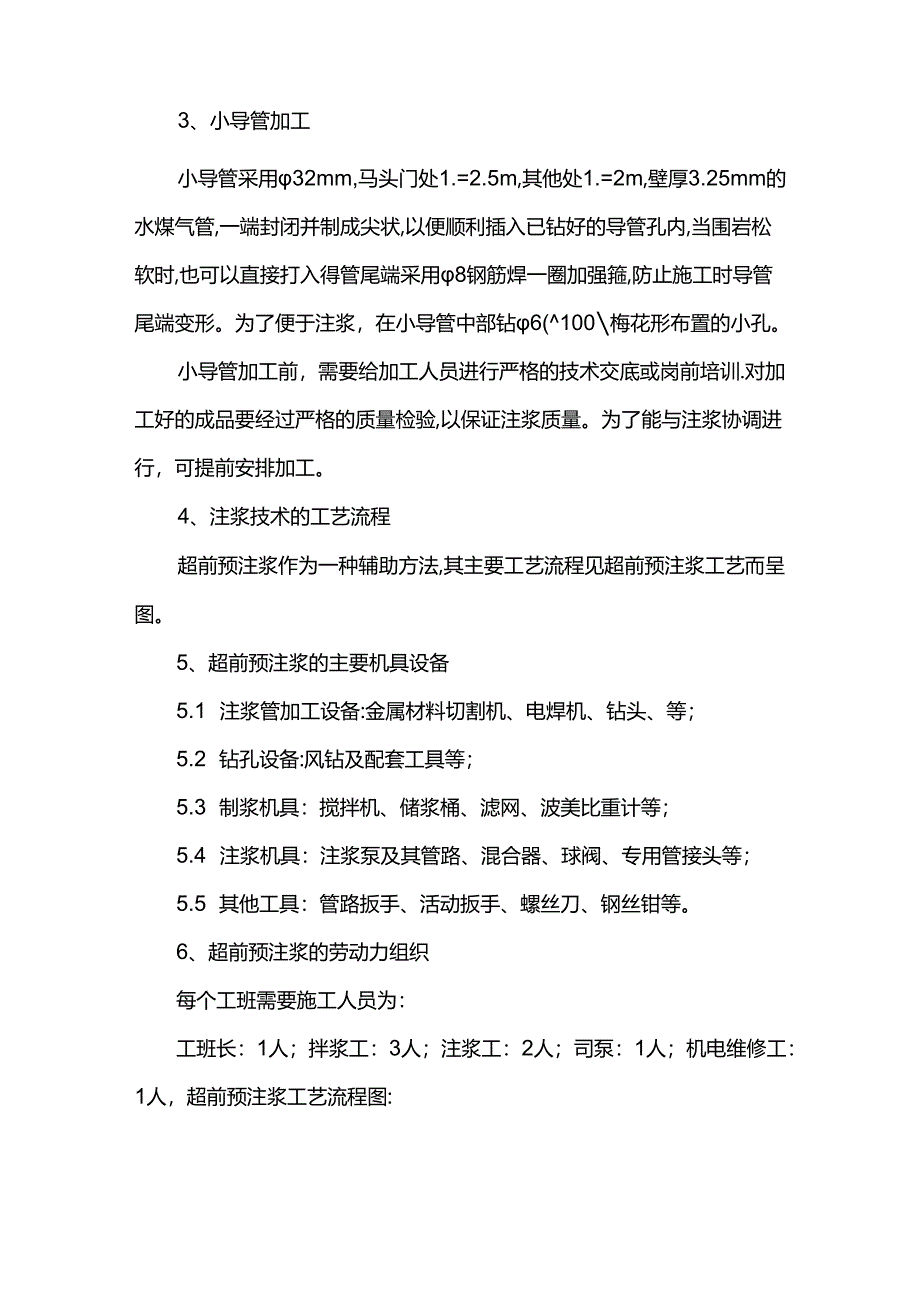

2、加固土体.2、注浆结束标准每一个注浆段的结束标准主要有两条，一是看注入量，二是看注浆压力,二者兼顾。为此，要根据地层的孔隙率，估算每一个孔、每一段的吸浆量，作为施工时的参考标准，注浆过程中如果达到或接近预计值，并且压力也有所升高，即可以结束该段注浆。如果进浆量虽没有达到预计值，检查压力已接近上限，可能因为该段已被上一段注浆时串浆或地层有变化注不进，也可以结束该段的注浆。一个孔的每一段都注好了，就可以结束该孑麻）注浆。3、小导管加工小导管采用32mm,马头门处1.=2.5m,其他处1.=2m,壁厚3.25mm的水煤气管,一端封闭并制成尖状,以便顺利插入已钻好的导管孔内,当围岩松软时,也可以直接打
3、入得管尾端采用8钢筋焊一圈加强箍,防止施工时导管尾端变形。为了便于注浆，在小导管中部钻6(100梅花形布置的小孔。小导管加工前，需要给加工人员进行严格的技术交底或岗前培训.对加工好的成品要经过严格的质量检验,以保证注浆质量。为了能与注浆协调进行，可提前安排加工。4、注浆技术的工艺流程超前预注浆作为一种辅助方法,其主要工艺流程见超前预注浆工艺而呈图。5、超前预注浆的主要机具设备5.1 注浆管加工设备:金属材料切割机、电焊机、钻头、等；5.2 钻孔设备:风钻及配套工具等；5.3 制浆机具：搅拌机、储浆桶、滤网、波美比重计等；5.4 注浆机具：注浆泵及其管路、混合器、球阀、专用管接头等；5.5 其他

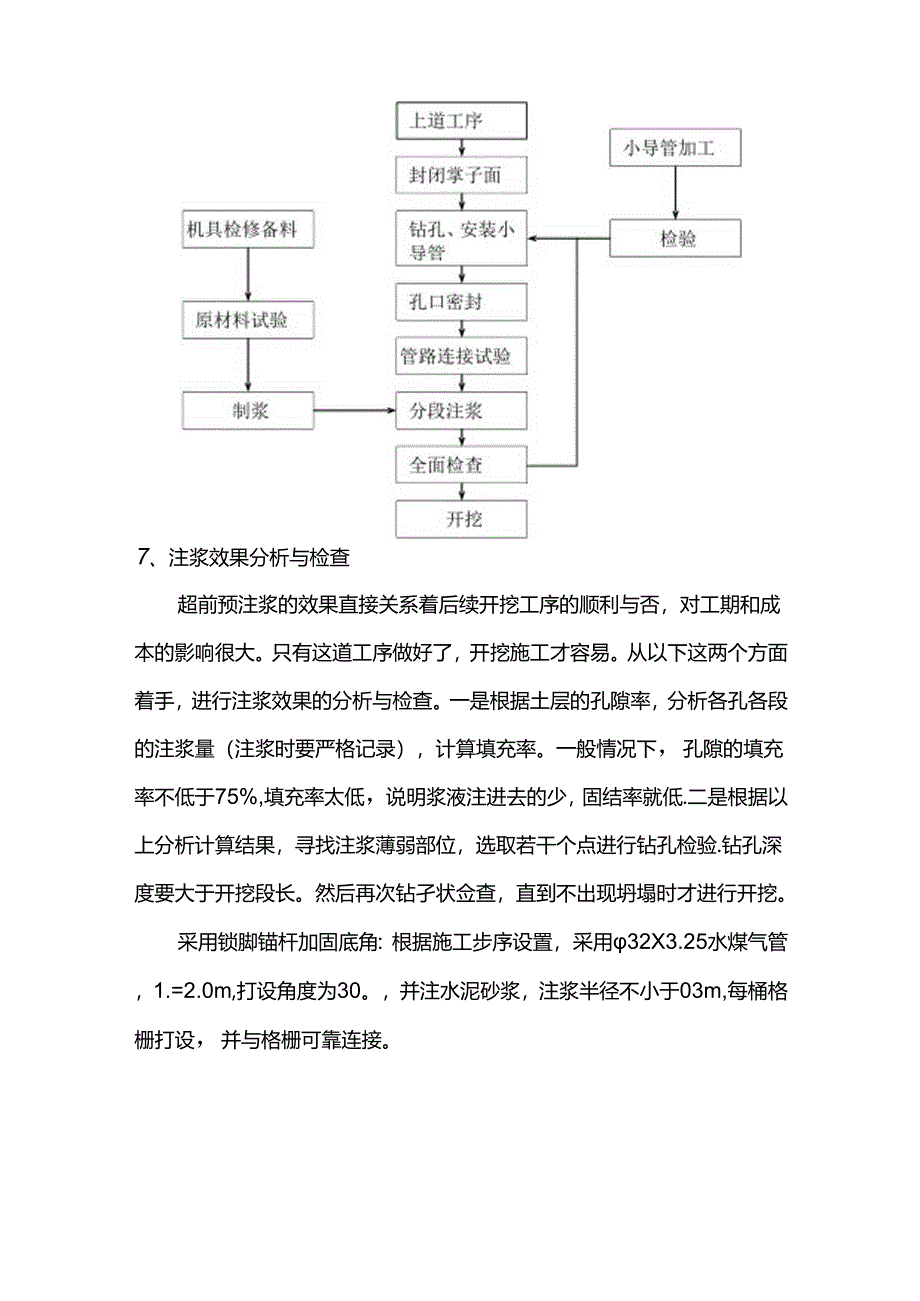

4、工具：管路扳手、活动扳手、螺丝刀、钢丝钳等。6、超前预注浆的劳动力组织每个工班需要施工人员为：工班长：1人；拌浆工：3人；注浆工：2人；司泵：1人；机电维修工：1人，超前预注浆工艺流程图:7、注浆效果分析与检查超前预注浆的效果直接关系着后续开挖工序的顺利与否，对工期和成本的影响很大。只有这道工序做好了，开挖施工才容易。从以下这两个方面着手，进行注浆效果的分析与检查。一是根据土层的孔隙率，分析各孔各段的注浆量（注浆时要严格记录），计算填充率。一般情况下，孔隙的填充率不低于75%,填充率太低，说明浆液注进去的少，固结率就低.二是根据以上分析计算结果，寻找注浆薄弱部位，选取若干个点进行钻孔检验.钻孔深度要大于开挖段长。然后再次钻孑状佥查，直到不出现坍塌时才进行开挖。采用锁脚锚杆加固底角：根据施工步序设置，采用32X3.25水煤气管，1.=2.0m,打设角度为30。，并注水泥砂浆，注浆半径不小于03m,每桶格栅打设，并与格栅可靠连接。
