《铝合金低压铸造工艺全套.docx》由会员分享，可在线阅读，更多相关《铝合金低压铸造工艺全套.docx（4页珍藏版）》请在第壹文秘上搜索。

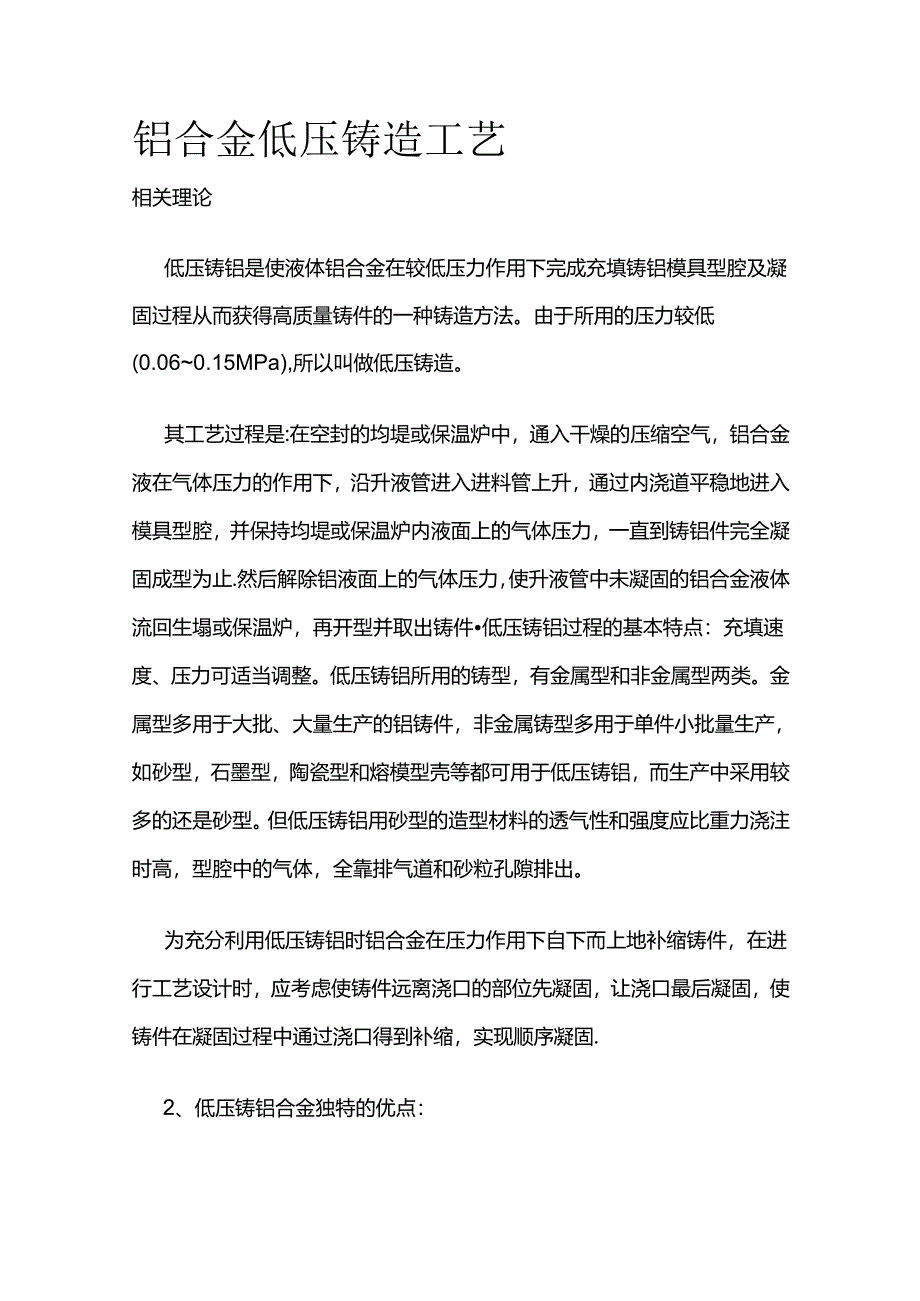

1、铝合金低压铸造工艺相关理论低压铸铝是使液体铝合金在较低压力作用下完成充填铸铝模具型腔及凝固过程从而获得高质量铸件的一种铸造方法。由于所用的压力较低(0.060.15MPa),所以叫做低压铸造。其工艺过程是:在空封的均堤或保温炉中，通入干燥的压缩空气，铝合金液在气体压力的作用下，沿升液管进入进料管上升，通过内浇道平稳地进入模具型腔，并保持均堤或保温炉内液面上的气体压力，一直到铸铝件完全凝固成型为止.然后解除铝液面上的气体压力，使升液管中未凝固的铝合金液体流回生塌或保温炉，再开型并取出铸件低压铸铝过程的基本特点：充填速度、压力可适当调整。低压铸铝所用的铸型，有金属型和非金属型两类。金属型多用于大批

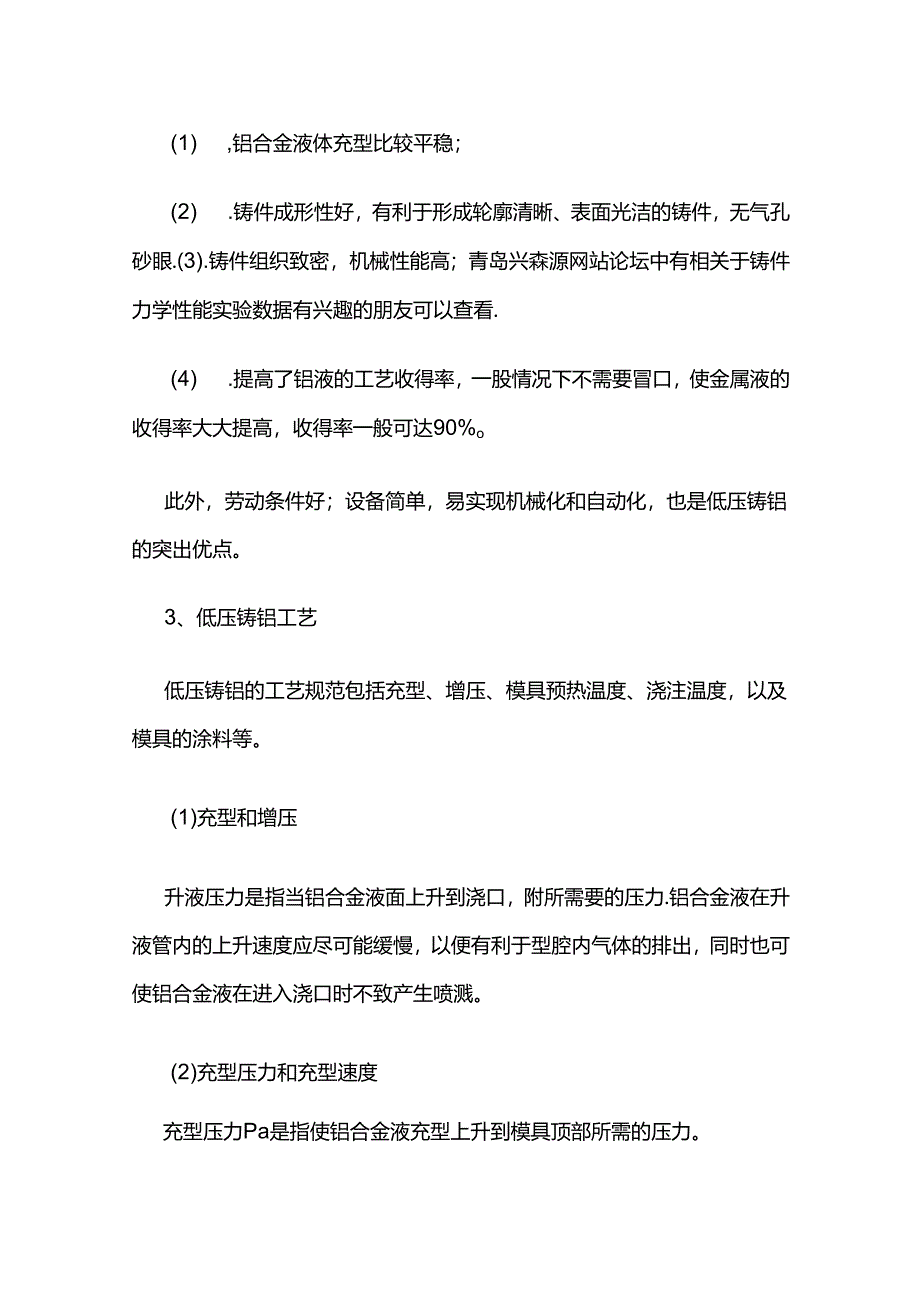

2、、大量生产的铝铸件，非金属铸型多用于单件小批量生产，如砂型，石墨型，陶瓷型和熔模型壳等都可用于低压铸铝，而生产中采用较多的还是砂型。但低压铸铝用砂型的造型材料的透气性和强度应比重力浇注时高，型腔中的气体，全靠排气道和砂粒孔隙排出。为充分利用低压铸铝时铝合金在压力作用下自下而上地补缩铸件，在进行工艺设计时，应考虑使铸件远离浇口的部位先凝固，让浇口最后凝固，使铸件在凝固过程中通过浇口得到补缩，实现顺序凝固.2、低压铸铝合金独特的优点：(1) ,铝合金液体充型比较平稳；(2) .铸件成形性好，有利于形成轮廓清晰、表面光洁的铸件，无气孔砂眼.(3).铸件组织致密，机械性能高；青岛兴森源网站论坛中有相关
3、于铸件力学性能实验数据有兴趣的朋友可以查看.(4) .提高了铝液的工艺收得率，一股情况下不需要冒口，使金属液的收得率大大提高，收得率一般可达90%o此外，劳动条件好；设备简单，易实现机械化和自动化，也是低压铸铝的突出优点。3、低压铸铝工艺低压铸铝的工艺规范包括充型、增压、模具预热温度、浇注温度，以及模具的涂料等。(1)充型和增压升液压力是指当铝合金液面上升到浇口，附所需要的压力.铝合金液在升液管内的上升速度应尽可能缓慢，以便有利于型腔内气体的排出，同时也可使铝合金液在进入浇口时不致产生喷溅。(2)充型压力和充型速度充型压力Pa是指使铝合金液充型上升到模具顶部所需的压力。在充型阶段，铝合金液面上

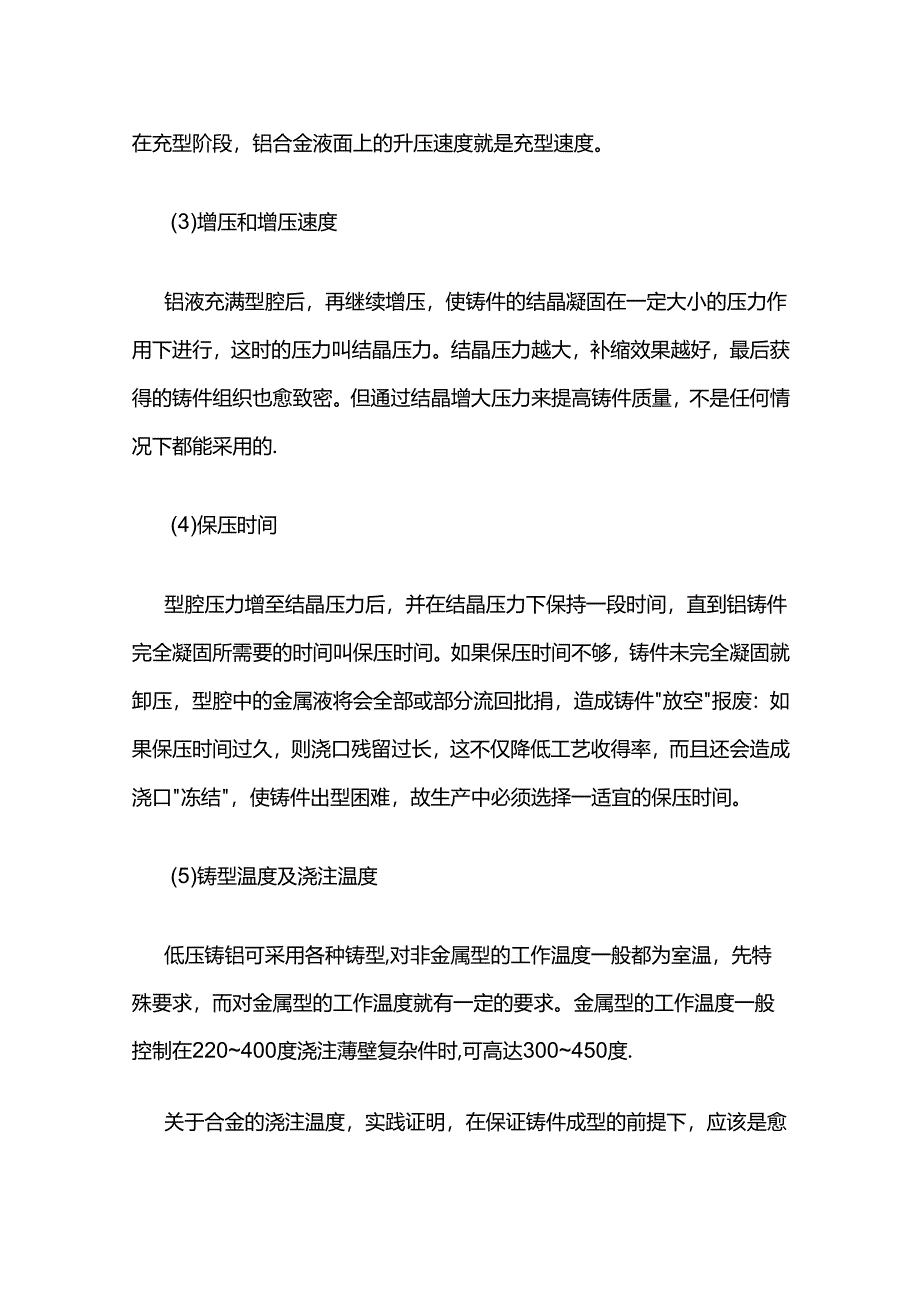

4、的升压速度就是充型速度。(3)增压和增压速度铝液充满型腔后，再继续增压，使铸件的结晶凝固在一定大小的压力作用下进行，这时的压力叫结晶压力。结晶压力越大，补缩效果越好，最后获得的铸件组织也愈致密。但通过结晶增大压力来提高铸件质量，不是任何情况下都能采用的.(4)保压时间型腔压力增至结晶压力后，并在结晶压力下保持一段时间，直到铝铸件完全凝固所需要的时间叫保压时间。如果保压时间不够，铸件未完全凝固就卸压，型腔中的金属液将会全部或部分流回批捐，造成铸件放空报废：如果保压时间过久，则浇口残留过长，这不仅降低工艺收得率，而且还会造成浇口冻结，使铸件出型困难，故生产中必须选择一适宜的保压时间。(5)铸型温度及浇注温度低压铸铝可采用各种铸型,对非金属型的工作温度一般都为室温，先特殊要求，而对金属型的工作温度就有一定的要求。金属型的工作温度一般控制在220400度浇注薄壁复杂件时,可高达300450度.关于合金的浇注温度，实践证明，在保证铸件成型的前提下，应该是愈低愈好。(6)涂料如用金属型低压铸铝时，为了提高其寿命及铸件质量，必须刷涂料；涂料应均匀，涂料厚度要根据铸件表面光洁度及铸件结
