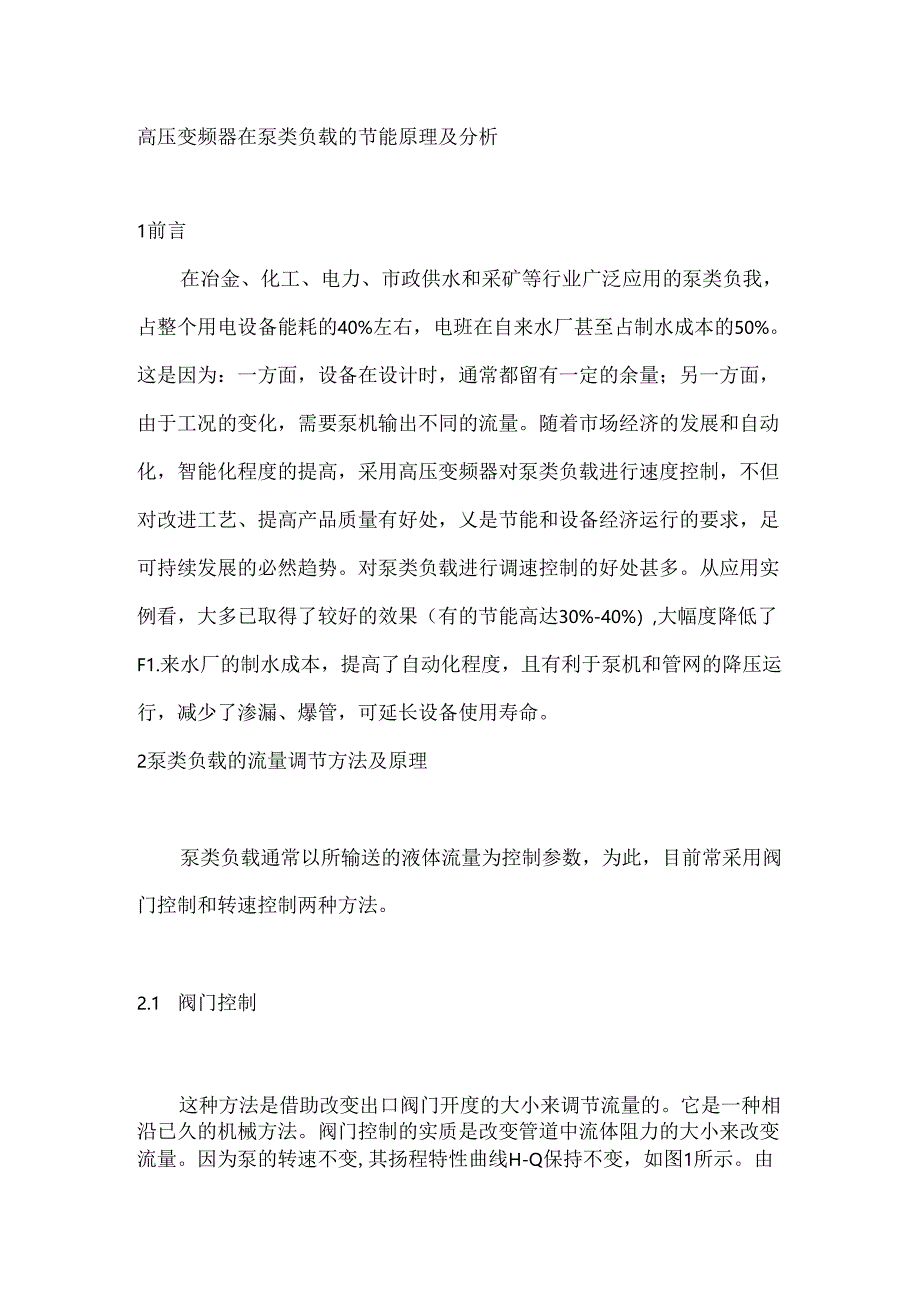

1、高压变频器在泵类负载的节能原理及分析1前言在冶金、化工、电力、市政供水和采矿等行业广泛应用的泵类负我,占整个用电设备能耗的40%左右,电班在自来水厂甚至占制水成本的50%。这是因为:一方面,设备在设计时,通常都留有一定的余量;另一方面,由于工况的变化,需要泵机输出不同的流量。随着市场经济的发展和自动化,智能化程度的提高,采用高压变频器对泵类负载进行速度控制,不但对改进工艺、提高产品质量有好处,乂是节能和设备经济运行的要求,足可持续发展的必然趋势。对泵类负载进行调速控制的好处甚多。从应用实例看,大多已取得了较好的效果(有的节能高达30%-40%),大幅度降低了F1.来水厂的制水成本,提高了自动化

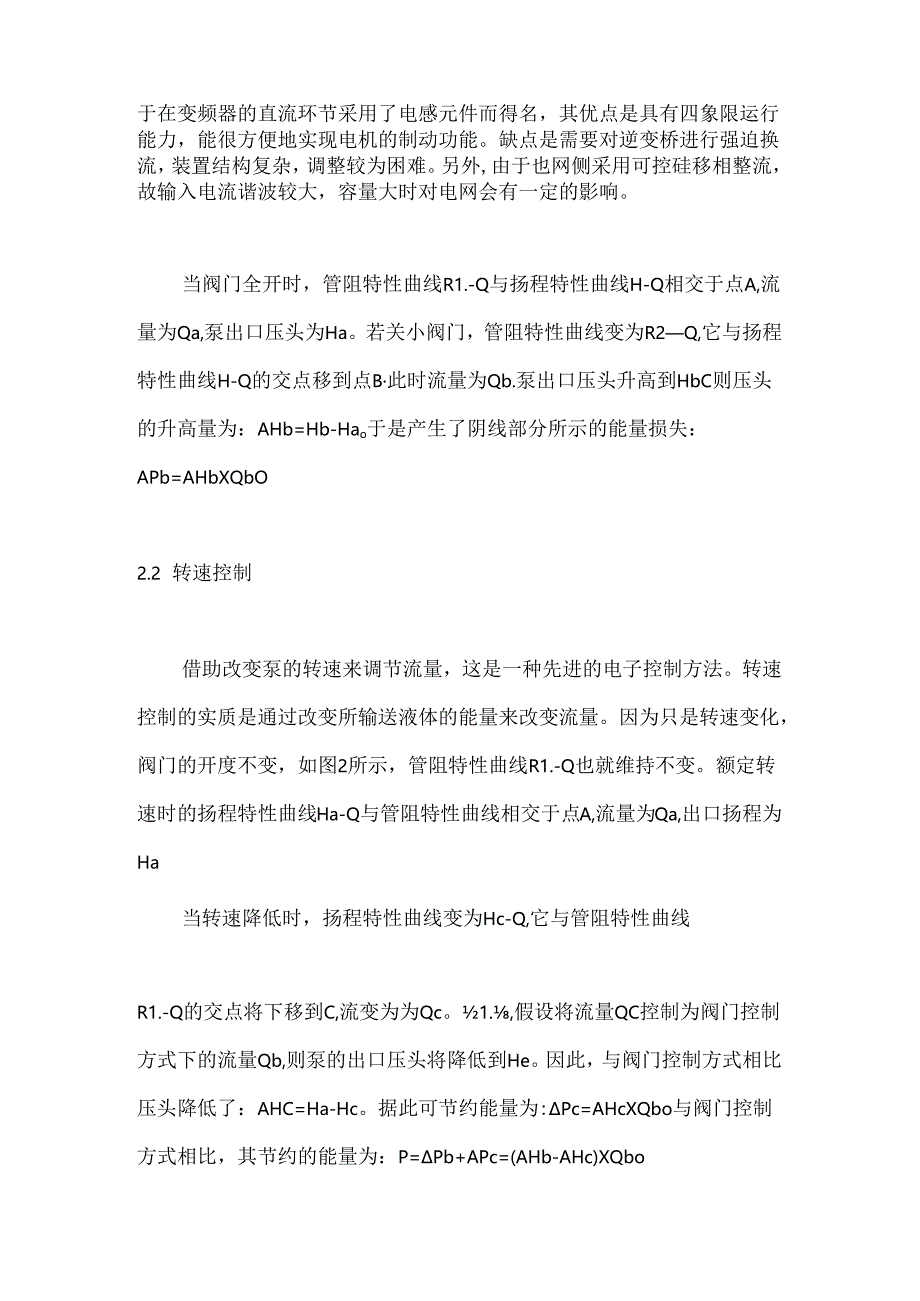

2、程度,且有利于泵机和管网的降压运行,减少了渗漏、爆管,可延长设备使用寿命。2泵类负载的流量调节方法及原理泵类负载通常以所输送的液体流量为控制参数,为此,目前常采用阀门控制和转速控制两种方法。2.1 阀门控制这种方法是借助改变出口阀门开度的大小来调节流量的。它是一种相沿已久的机械方法。阀门控制的实质是改变管道中流体阻力的大小来改变流量。因为泵的转速不变,其扬程特性曲线H-Q保持不变,如图1所示。由于在变频器的直流环节采用了电感元件而得名,其优点是具有四象限运行能力,能很方便地实现电机的制动功能。缺点是需要对逆变桥进行强迫换流,装置结构复杂,调整较为困难。另外,由于也网侧采用可控硅移相整流,故输入

3、电流谐波较大,容量大时对电网会有一定的影响。当阀门全开时,管阻特性曲线R1.-Q与扬程特性曲线H-Q相交于点A,流量为Qa,泵出口压头为Ha。若关小阀门,管阻特性曲线变为R2Q,它与扬程特性曲线H-Q的交点移到点B此时流量为Qb.泵出口压头升高到HbC则压头的升高量为:AHb=Hb-Hao于是产生了阴线部分所示的能量损失:APb=AHbXQbO2.2 转速控制借助改变泵的转速来调节流量,这是一种先进的电子控制方法。转速控制的实质是通过改变所输送液体的能量来改变流量。因为只是转速变化,阀门的开度不变,如图2所示,管阻特性曲线R1.-Q也就维持不变。额定转速时的扬程特性曲线Ha-Q与管阻特性曲线相

4、交于点A,流量为Qa,出口扬程为Ha当转速降低时,扬程特性曲线变为Hc-Q,它与管阻特性曲线R1.-Q的交点将下移到C,流变为为Qc。1.,假设将流量QC控制为阀门控制方式下的流量Qb,则泵的出口压头将降低到He。因此,与阀门控制方式相比压头降低了:AHC=Ha-Hc。据此可节约能量为:Pc=AHcXQbo与阀门控制方式相比,其节约的能量为:P=Pb+APc=(AHb-AHc)XQbo将这两种方法相比较可见,在流量相同的情况下,转速控制避免了阀门控制下因压头的升高和管阻增大所带来的能量损失。在流量减小时,转速控制使压头反而大幅度降低,所以它只需要一个比阀门控制小得多的,得以充分利用的功率损耗。

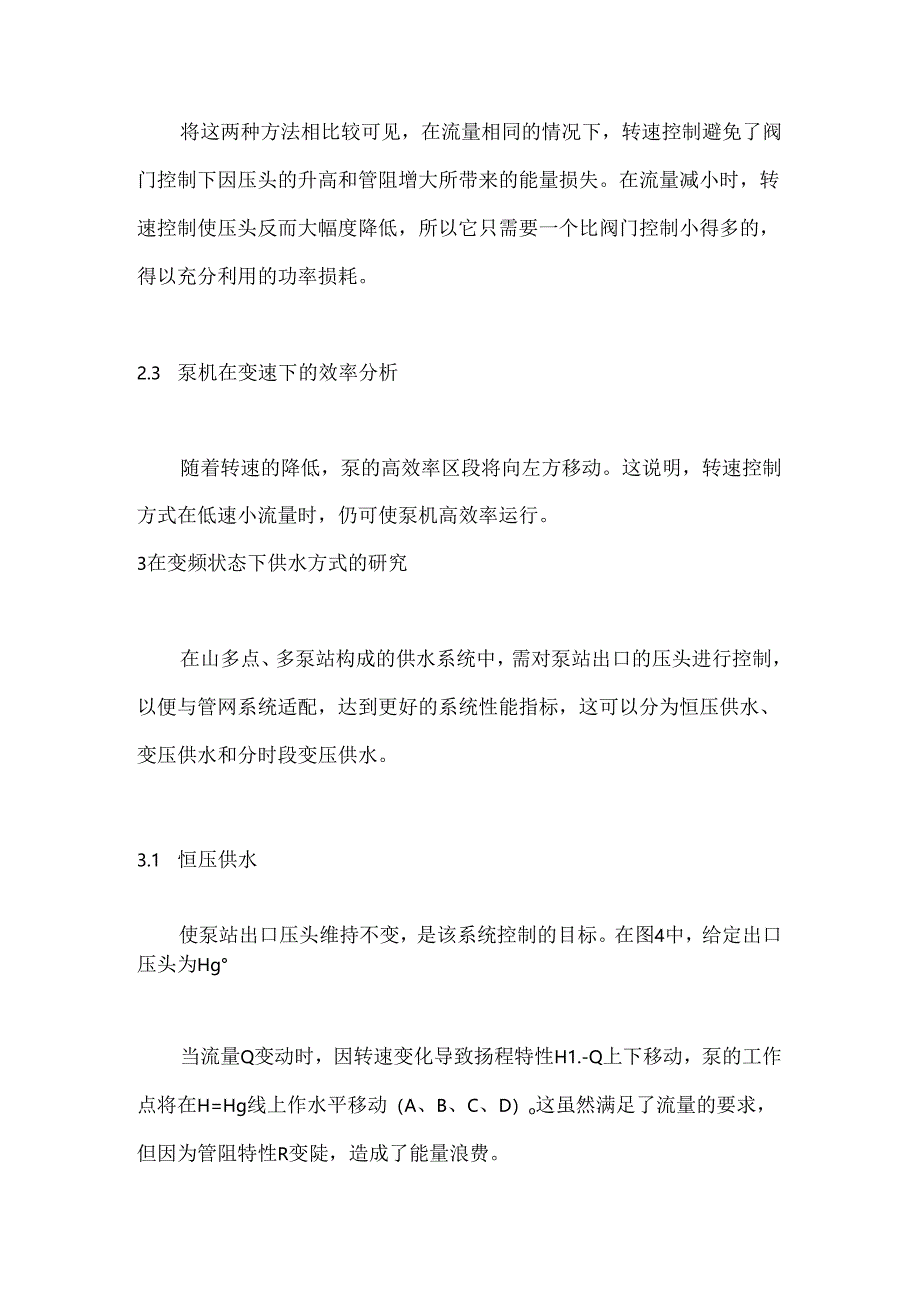

5、2.3 泵机在变速下的效率分析随着转速的降低,泵的高效率区段将向左方移动。这说明,转速控制方式在低速小流量时,仍可使泵机高效率运行。3在变频状态下供水方式的研究在山多点、多泵站构成的供水系统中,需对泵站出口的压头进行控制,以便与管网系统适配,达到更好的系统性能指标,这可以分为恒压供水、变压供水和分时段变压供水。3.1 恒压供水使泵站出口压头维持不变,是该系统控制的目标。在图4中,给定出口压头为Hg当流量Q变动时,因转速变化导致扬程特性H1.-Q上下移动,泵的工作点将在H=Hg线上作水平移动(A、B、C、D)o这虽然满足了流量的要求,但因为管阻特性R变陡,造成了能量浪费。恒压供水系统实施比较方便

6、,易于和多泵站供水的中、大型管网系统相协调,具有一定的通用性,和实用性,所以目前有些装备调速泵机的F1.来水厂乐于采用此法,在恒压控制方式下,因泵站出口处的压头维持不变,使泵并联特性与负载的实际特性之间有一定的差距,节能效果不如变压供水系统。3.2 变压供水方式为了节约能量,应尽量使出口压头随着流量的减小而降低(至少不能升高),此时可采用泵站出口端“变压供水”方式,如图5所示。在图中,因转速下降时扬程特性下移,与管阻特性R1.-Q相交于点C,流量从Qa减小到Qc(设流量Qc与恒压控制时的QB相等)。变压控制形成了较大的压差H=Hac,因而可节约如图5阴线部分所示的能量。变压供水因出口压头降低,抑制了管阻特性变化所赞成的损耗及水泵的附加损耗,节能效果显著。

展开阅读全文
