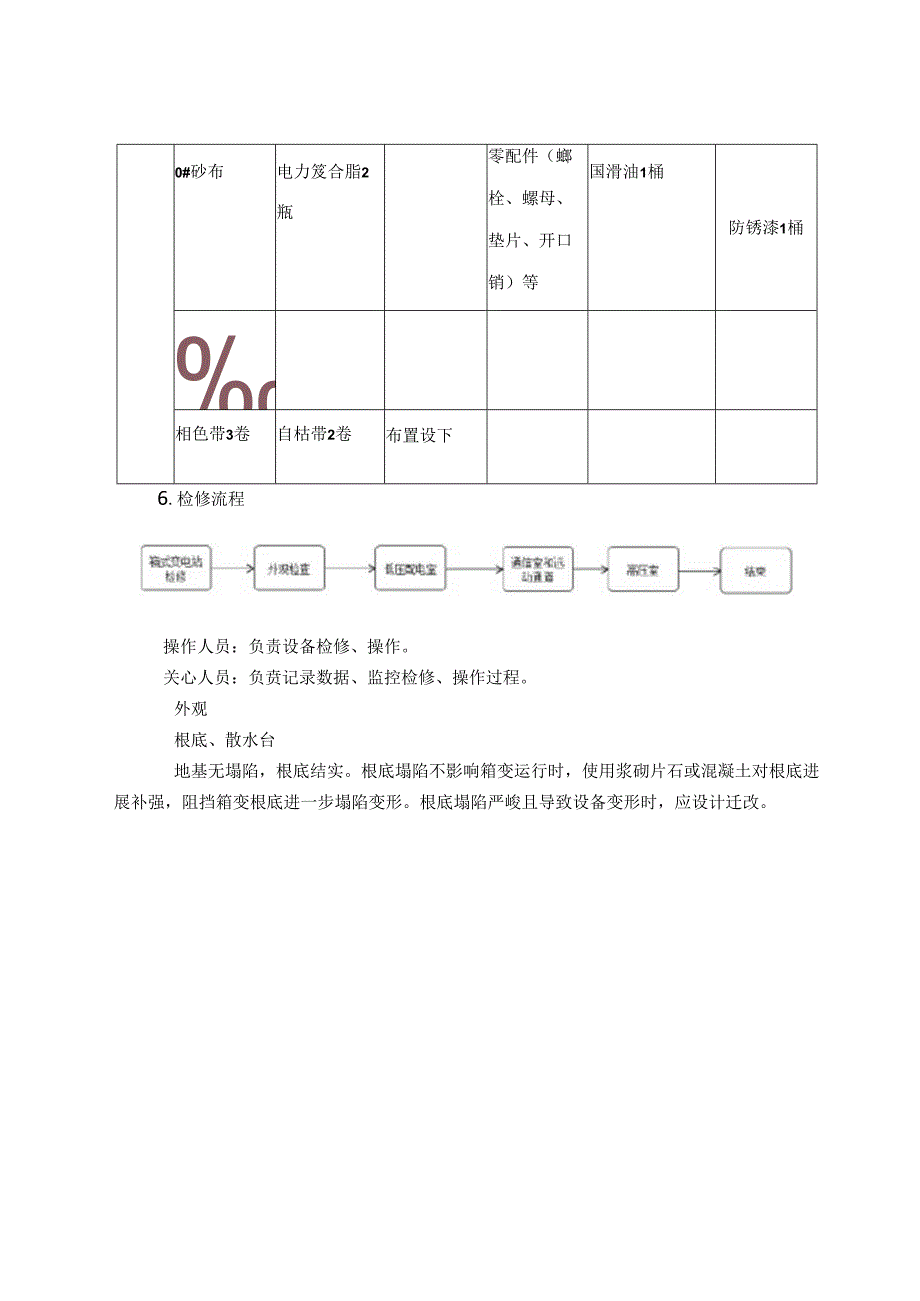

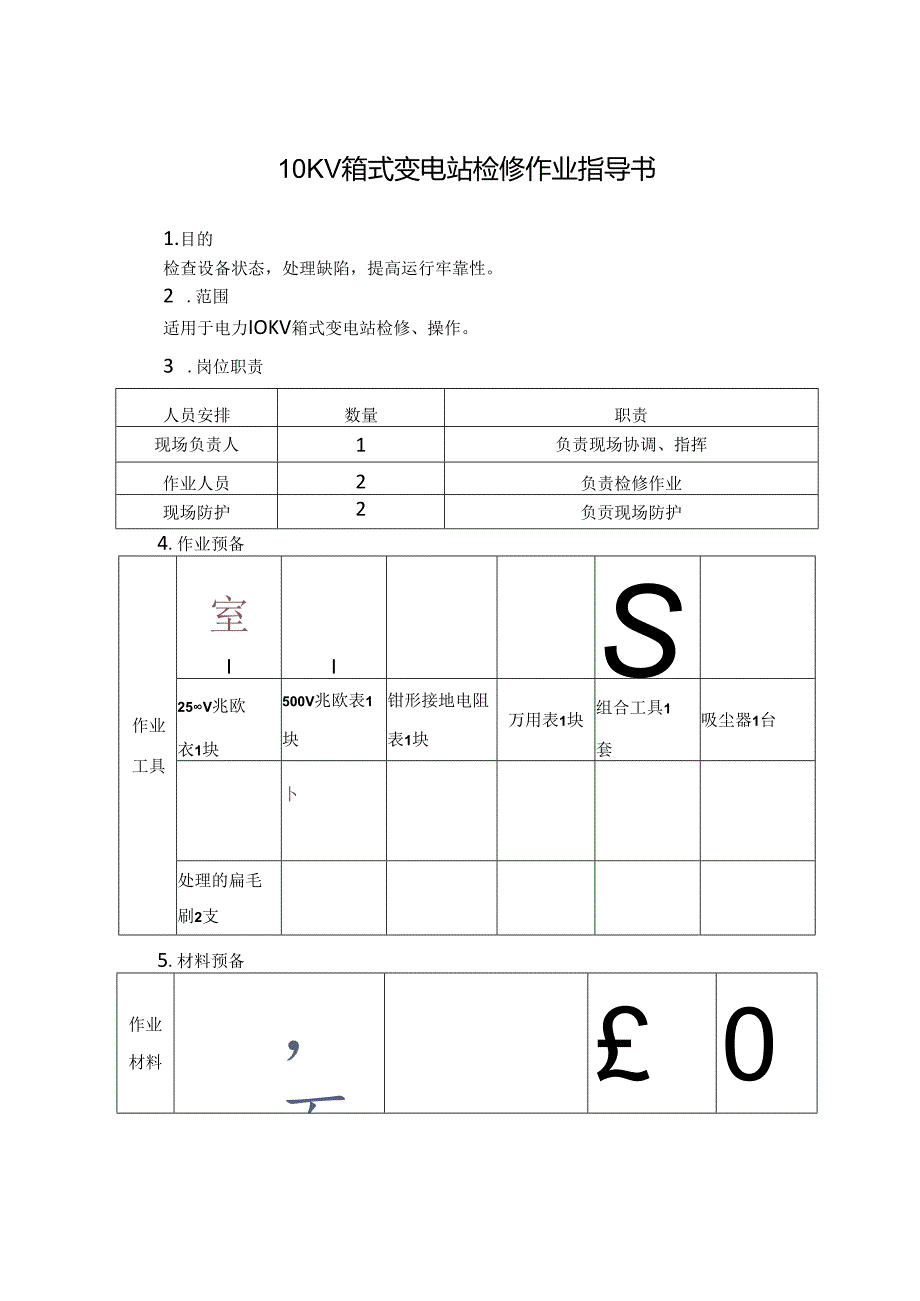

1、10KV箱式变电站检修作业指导书1.目的检查设备状态，处理缺陷，提高运行牢靠性。2 .范围适用于电力IOKV箱式变电站检修、操作。3 .岗位职责人员安排数量职责现场负责人1负责现场协调、指挥作业人员2负责检修作业现场防护2负贡现场防护4.作业预备作业工具室II、S25V兆欧衣1块500V兆欧表1块钳形接地电阻表1块万用表1块组合工具1套吸尘器1台卜处理的扁毛刷2支5.材料预备作业材料，百00#砂布电力笈合脂2瓶零配件（螂栓、螺母、垫片、开口销）等国滑油1桶防锈漆1桶?相色带3卷自枯带2卷布置设下6.检修流程操作人员：负责设备检修、操作。关心人员：负贲记录数据、监控检修、操作过程。外观根底、散水

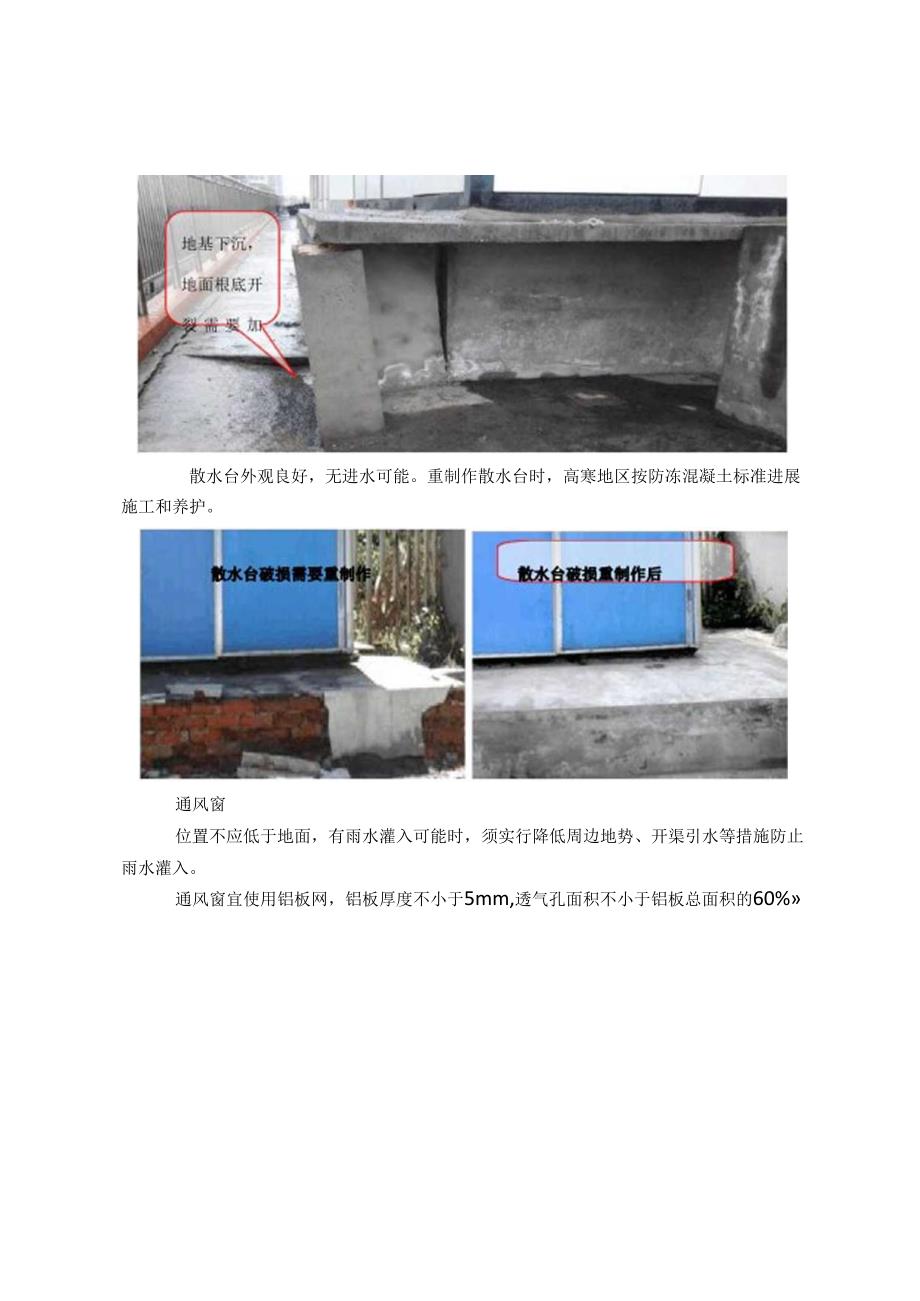

2、台地基无塌陷，根底结实。根底塌陷不影响箱变运行时，使用浆砌片石或混凝土对根底进展补强，阻挡箱变根底进一步塌陷变形。根底塌陷严峻且导致设备变形时，应设计迁改。散水台外观良好，无进水可能。重制作散水台时，高寒地区按防冻混凝土标准进展施工和养护。通风窗位置不应低于地面，有雨水灌入可能时，须实行降低周边地势、开渠引水等措施防止雨水灌入。通风窗宜使用铝板网，铝板厚度不小于5mm,透气孔面积不小于铝板总面积的60%辿q7i岛于地面，窗口地面有坡度，无用水进箱变底座与根底连接平坦无缝隙。箱风光板箱顶、面板、门板无破损、变形，整体清洁。当箱风光板破损时使用铁、铝等金属材料进展修补，箱顶破损时需加或防水材料。清
3、扫箱体。使用抹布、棉纱等清扫油污、蛛网等。箱体锁具无丧失和损坏。检查外部环境，清理影响箱变柜门开闭的杂物、危急品，撤除铁线等附着物，清理广告等印刷品。基坑基坑无积水。坑内积水过深时需使用水泵抽排水；常期积水的，应对基坑底部、墙面进展沥青防腐处理，井安装自动掌握抽水装置.，或布基坑底部安装引排水管道向低于基坑底部的地方排水，在排水管道末端做好防小动物进入措施。电缆和其它线路状态正常。电缆外绝缘由于鼠虫啃噬造成损伤的，1035KV电缆损伤长度在Im以下时，使用RSW型拉链式电缆修复片修复：局部稍微损伤的可使用环氧树脂和热熔胶进展补强和密封。IKV及以卜电缆使用绝缘自粘带、绝缘热缩管进展密封和补强。
4、低压配电室柜门面板回路标识清楚、正确。柜门面板指示灯、仪表指示正常。更换损坏的指示灯和仪表。更换电度表时应核对型号、容量和精度，核算流互缠绕匝数和倍率由登制止带电更换仪表。感器，以及串接在电流回路上的设备（如电度表、监控装置等）。!更换掌握和操作电源为双电源的开关时，应停电进展，双电源开关后端接有UPS电源的，还应停运UPS全部负荷。回路开关和接点、接线开关状态良好、分合正常：储能、操作位置正确；保险完好,：盘内无异物，柜内无杂物。清扫盘面，清理异物，检查接线端子，更换状态不良的开关和线路。!.使用毛刷清扫盘面和接线端子时，为避开短接带电端子，毛刷金属局部应使用绝缘胶带包扎。信号开关分合闸试验
5、面板电动分合a）在低压柜操作面板上按“分闸”按钮，信号开关分闸，面板绿灯亮，柜内除分闸声外还有开关储能的“嗒嗒”声。b）在低压柜操作面板上按“合闸”按钮，信号开关合闸，面板红灯亮，柜内有开关的合闸声。开关本体电动分合：信号开关操作电源供电正常，首先将信号开关操作位置转至“manu（手动）”位。a）分闸试验：按下OFF（分闸）按钮，开关脱扣分闸，开关位置指示为绿时正g同时进展储能，经过约3秒的“嗒嗒”声后储能开关转至黄色面Gh已储能），说明分闸正常，此时合闸预备就绪。b）合闸试验：按下ON（合闸）按钮，本关机构闭合,开关位置指示为白回向储能开关转至白色ischargej（未储能），说明合闸正常，
6、此时分闸预备就绪。k开关不对位（储能开关显示黄色厢rged已储能，开关在令闸位白生.0需要进展分合试验时，应先按OFF（分闸）按钮使开关脱扣后再进展。c）试验完成后将信号开关操作位置转至“auto（自动）”位。开关本体手动分合（信号开关操作电源停电或不能正常供电），以Sehneider施耐德NS160/3P-100A为例，首先将信号开关操作位置转至manu（手动）”位：a）夕闸试验:按下OFF（分闸J芋钮分闸正常,开关位置指示为白色I1.ON,I博能开关显示白色IjiSCharged1.（未储能）。b） 动储能：将储能把手掘出，啊卜反复按压数次，感觉力气由重到轻至无的同时储能转至黄色Fharg
7、ed1.（已储能）,合闸预备到位。c）合闸试验：按卜ON（合闸）按钮，.关机构闭合,开关位置指示为白色口由，储能开关转至白色HiSChargedI（未储能）,说明合闸正常。d）试验完成后将信号开关操作位置转至“aut。（自动）”位。1.手动储能操作时不行用力过猛，以免损坏储能把手。由总开关至分开关逐回路检查接线端子，清扫盘面。!，更换接线端子、端子排接点时留意使用一样型号，或载流容量与线径相符合的材料。双电源切换箱箱内无杂物、无烧伤和放电痕迹。开关、接触器等状态完好。更换烧伤或状态不亮的开关和线路。电源切换试验：a）双操作电源切换箱试脸应在停电前进展。双电源切换箱后端接行UPS电源时，先断开U
8、PS负荷侧全部开关。b）试验时分别断开电源一、电源二进线保险（开关假设先断开的保险（开关）为主用回路，则低压配电室操作面板上掌握电源指示灯熄灭后随之点亮，双电源切换箱内有两个接触器交换动作的声音，测量双电源馈出开关处电压正常，表示主用已切换至另一回路；假设先断开的为备用回路，指示灯不熄灭,有一个接触器释放的声音，测量双电源馈出开关处电压正常，表示备用回路正常。c） 一路试验完成后合上进线保险（开关），再断开另一路。d）假设两次切换不正常，应检查或更换箱内沟通接触器、保险（空开）。上电源切换试验须在一、二次回路均无人工作时进展。室内绝缘垫完好无破损。通信室和远动通道远动监控装置网线插口按右图检查
9、远动设备联结是否正确。车站路由器：远动通道（路由器、光纤收发器（modem）.箱变监控装置、光纤通道）检查及远动不在线处理。按以下图流程逐一检查处理远动通道故障。检查路由器电源供电是否正常。电源指示正常但网络用户无法连接，缘由可能为路由器“假死”，需断电重启路由器：由于过往列车废惊引起网线松动，需重插拔网络进线和用户网线插头。可查看车站其它网络系统是否正常帮助推断路由器状态。车站光纤收发器（modem）：电源指示灯不亮时检查电源插头是否由于列车震惊而松动、i原开关是否跳开等；电源正常但通信收发指示灯不闪耀，应断开电源、重插网线消退“假死”现象；电源、网线、光纤正常但收发器损坏或故障时更换同类型
10、光纤收发器。a）光纤收发器及指示灯含义（类型一）：全双工是指当数据的发送和接收分流，分别由两根不同的传输线传送时，通信双方都能布同一时刻进展发送和接收操作；半双工是指使用同一根传输线既接收又发送，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据。b）光纤收发器及指示灯含义（类型二）：常亮，光纤发送正常：接收设R1.K亮常克，远斯收发器正常：不亮.远端收发C）常见故障的推断与处理故障现以收降欧因处理方法PW灯不亮电理故方或收友M故为：若式它灯工作F常则为指示灯郴松为电源成纪换收发祜：仅为指示灯故*：可管不处理1.1.XK打不亮冏也丁速橙直光纤是否的搏、同统是否撕战车*与福交代轩也发号连扳
11、后不能送信RXTX摄反核药农.发沌奸上的球左.说fftx%IX摄统W值Jte时旃jai*ff4it-!三tttJ*文姿机陵连弦笔记本作力文受位,两氓对*in5.卡d3时为射居时评为5:痔矶枚IS收发即收国连接不吒本作为文受册.两与对EnC天阿成传JgM叉牛逑盘很慢.fttt重启、更换箱变内“假死”或故障的光纤收发器。箱变监控装置（以恒星PSS-200装置为例）：正常时装置面板上的“通信”灯应连续规律闪耀，“电源”灯常亮。装置面板显示特别时，断开装置UPS电源的“市电”和“电池”开关对装置进展重启：重启不能解决问题时，应由专业检测人员或厂商专业人员修理更换电路板和其它元件。试光纤通道。处理时由班
12、组或调度协作在Web图形监控系统监控处理状况，宜至远动通信传输正常。清扫柜内和盘面，紧固接线。固定易松动的插头、网线、端子等。箱变监控装置操作和调取故障数据（以恒星PSS-2装置为例）：面板按键和指示灯说明值在小范国内不断变化，说明IF，：，RTf/1：2&AT.P1.6.311Id5061三2IS4INSOKVAH?!ZW6Ob.3,Vc281.S1.Ud1.41系统监控站区的变电压、电流左五小1旧闻M*I1IAKXH：JKUI宣通M温IT遍.W必udxjmIdOW常J特U*2k3,Ub2110,Uc23VUd156”VA7.MA9.13*i2JHA34ART1.1.jRB：-IITUf1.
13、M(B8vtnR八扣6m时棒秒故障时输时连续时点亮，笈报警时点别等）时ist*&va(Nis电任.故障数据调取（以调取历史故障数据为例）翻开记录”键查看故参数按确认键进入名目，按向下和确认该选择和按向下和确认键选择和翻开“事故记录”H故记录1为生记录,按向下和确认过选显示故隙性质,按向卜.高压室盘面检查和清扫盘面有清楚的一次图和中文回路标识，有简洁明晰的操作留意事项。分合闸指示灯、按钮（掌握开关）完好。断路器和隔离开关机械闭锁隔离开关操作孔机械闭锁良好。断路器未分闸时，隔离开关操作孔由机械联锁装置进展闭锁，隔离开关无法操作（即操作把手无法插入操作孔）。【溷离开关操作孔放大图关心援作人员未戴绝缘
14、f斯略分用后，IiM开关带电显示装置和电磁锁面板带电显示器、指示灯完好，能够正确指示柜内高压设备带电。高压柜、变压器室等处安装的电磁锁，正常状况下柜内设备行电时不能开启。双回路供电箱变其中一个回路全部停电作业，其掌握和操作电源正常供电时，电磁锁可以开启；单回路供电箱变全部停电作业，有UPS电源时电磁锁可以开启，无任何掌握和操作电源时，电磁锁可以使用专用钥匙开启。带电显示器指示灯熄灭，按住电磁锁开锁按钮，有电磁锁线圈受电声，转动把手开锁。（3严禁高压设备未停电、箱变进出回路未全部断开时使用专用钥匙强行解锁开启电磁锁。!双回路箱变双电源箱、UPS未全部停电时，带电显示器、电磁锁接线端子有电。断路器分合闸试验（以弹簧机构断路器为例）电动分合：掌握和操作电源正常供电时，首先将转换开关转至“本
