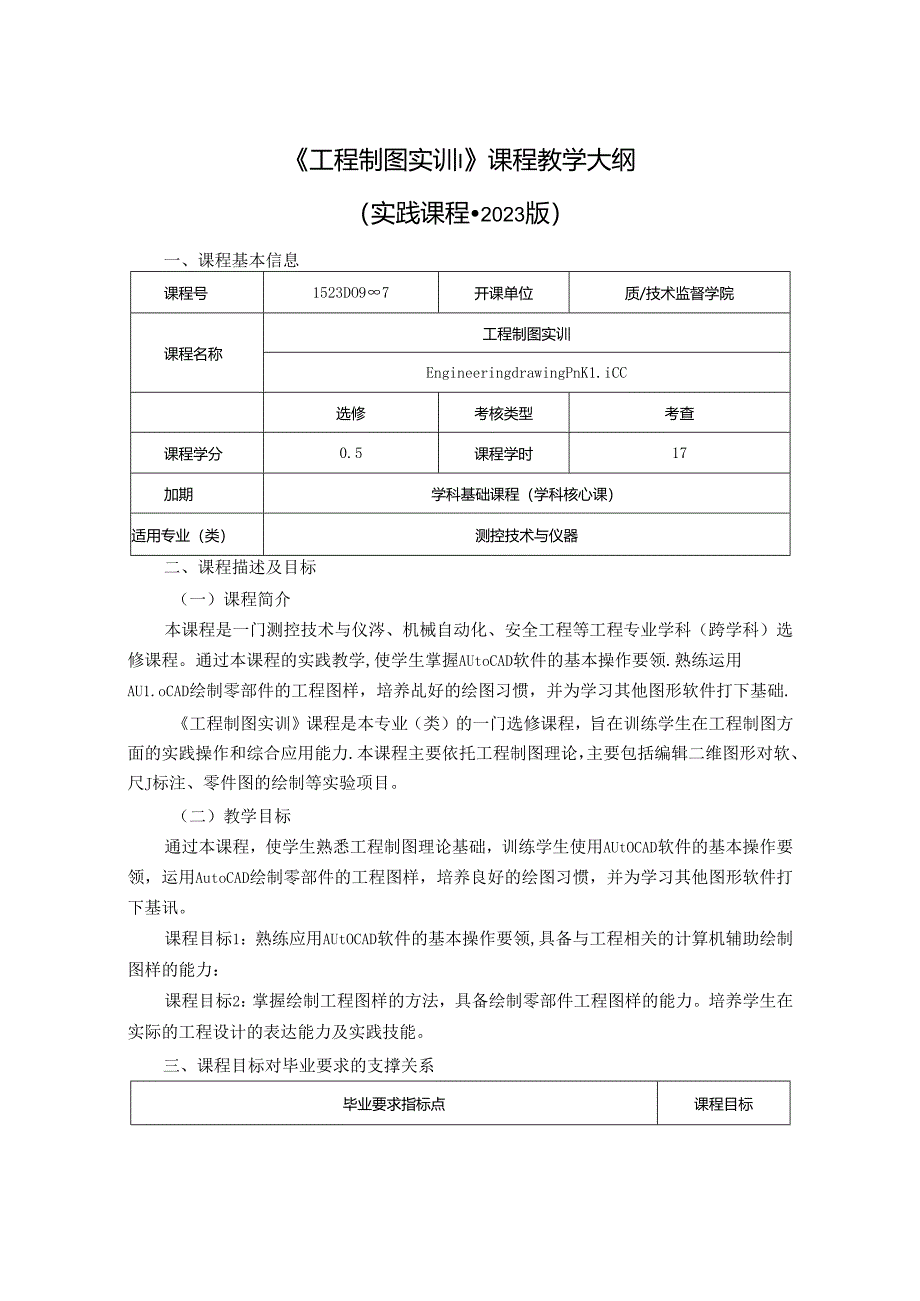

1、工程制图实训I课程教学大纲（实践课程2023版）一、课程基本信息课程号1523DO97开课单位质/技术监督学院课程名称工程制图实训EngineeringdrawingPnK1.iCC选修考核类型考查课程学分0.5课程学时17加期学科基础课程（学科核心课）适用专业（类）测控技术与仪器二、课程描述及目标（一）课程简介本课程是一门测控技术与仪涔、机械自动化、安全工程等工程专业学科（跨学科）选修课程。通过本课程的实践教学,使学生掌握AUtoCAD软件的基本操作要领.熟练运用AU1.oCAD绘制零部件的工程图样，培养乩好的绘图习惯，并为学习其他图形软件打下基础.工程制图实训课程是本专业（类）的一门选修课
2、程，旨在训练学生在工程制图方面的实践操作和综合应用能力.本课程主要依托工程制图理论，主要包括编辑二维图形对软、尺J标注、零件图的绘制等实验项目。（二）教学目标通过本课程，使学生熟悉工程制图理论基础，训练学生使用AUtOCAD软件的基本操作要领，运用AutoCAD绘制零部件的工程图样，培养良好的绘图习惯，并为学习其他图形软件打下基讯。课程目标1：熟练应用AUtOCAD软件的基本操作要领,具备与工程相关的计算机辅助绘制图样的能力：课程目标2：掌握绘制工程图样的方法，具备绘制零部件工程图样的能力。培养学生在实际的工程设计的表达能力及实践技能。三、课程目标对毕业要求的支撑关系毕业要求指标点课程目标1-

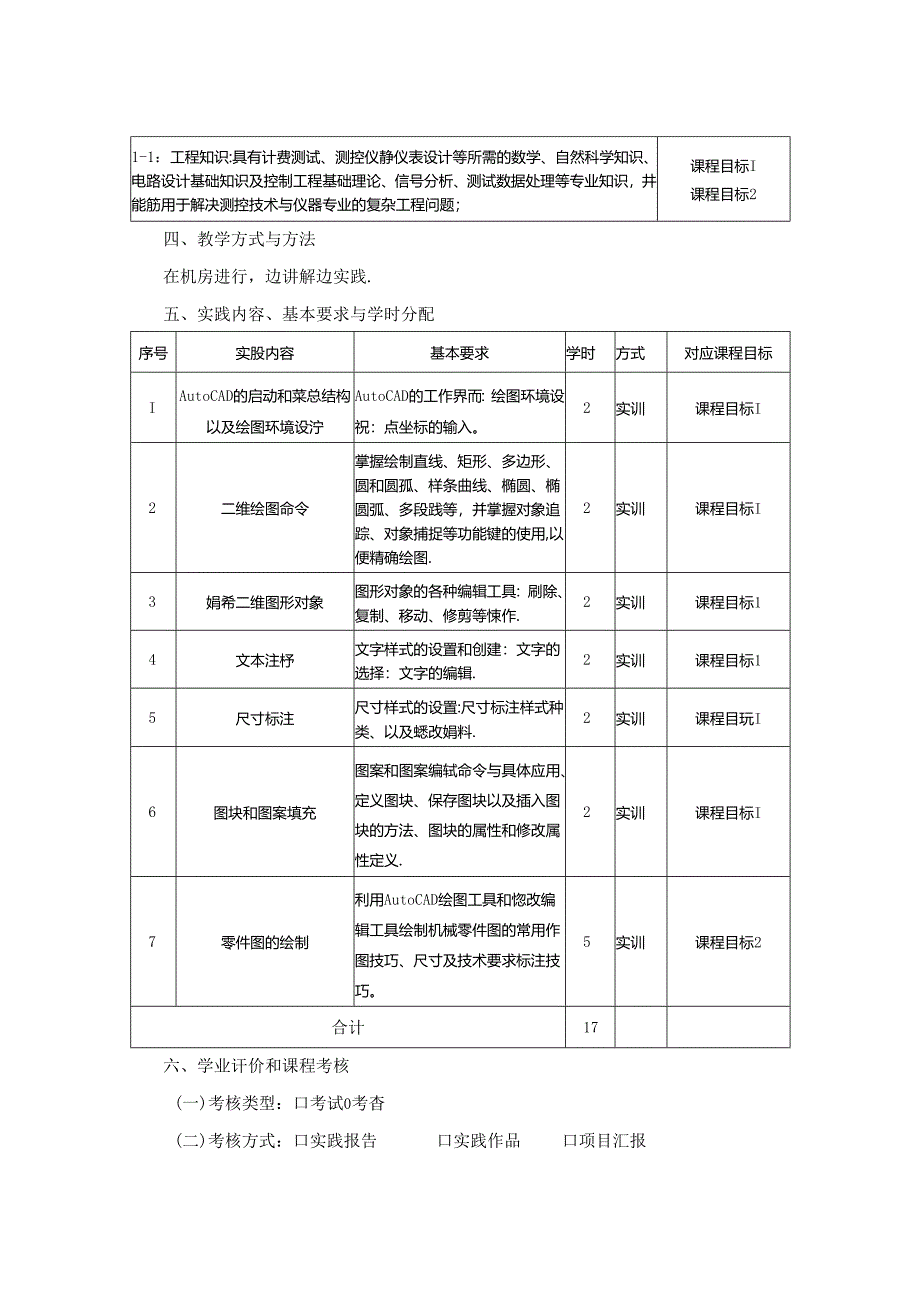

3、1：工程知识:具有计费测试、测控仪静仪表设计等所需的数学、自然科学知识、电路设计基础知识及控制工程基础理论、信号分析、测试数据处理等专业知识，井能筋用于解决测控技术与仪器专业的复杂工程问题；课程目标I课程目标2四、教学方式与方法在机房进行，边讲解边实践.五、实践内容、基本要求与学时分配序号实股内容基本要求学时方式对应课程目标IAutoCAD的启动和菜总结构以及绘图环境设泞AutoCAD的工作界而：绘图环境设祝：点坐标的输入。2实训课程目标I2二维绘图命令掌握绘制直线、矩形、多边形、圆和圆孤、样条曲线、椭圆、椭圆弧、多段践等，并掌握对象追踪、对象捕捉等功能键的使用,以便精确绘图.2实训课程目标I
4、3娟希二维图形对象图形对象的各种编辑工具：刷除、复制、移动、修剪等悚作.2实训课程目标14文本注杼文字样式的设置和创建：文字的选择：文字的编辑.2实训课程目标15尺寸标注尺寸样式的设置:尺寸标注样式种类、以及蟋改娟料.2实训课程目玩I6图块和图案填充图案和图案编轼命令与具体应用、定义图块、保存图块以及插入图块的方法、图块的属性和修改属性定义.2实训课程目标I7零件图的绘制利用AutoCAD绘图工具和惚改编辑工具绘制机械零件图的常用作图技巧、尺寸及技术要求标注技巧。5实训课程目标2合计17六、学业讦价和课程考核(一)考核类型：口考试0考杳(二)考核方式：口实践报告口实践作品口项目汇报其它：大作业

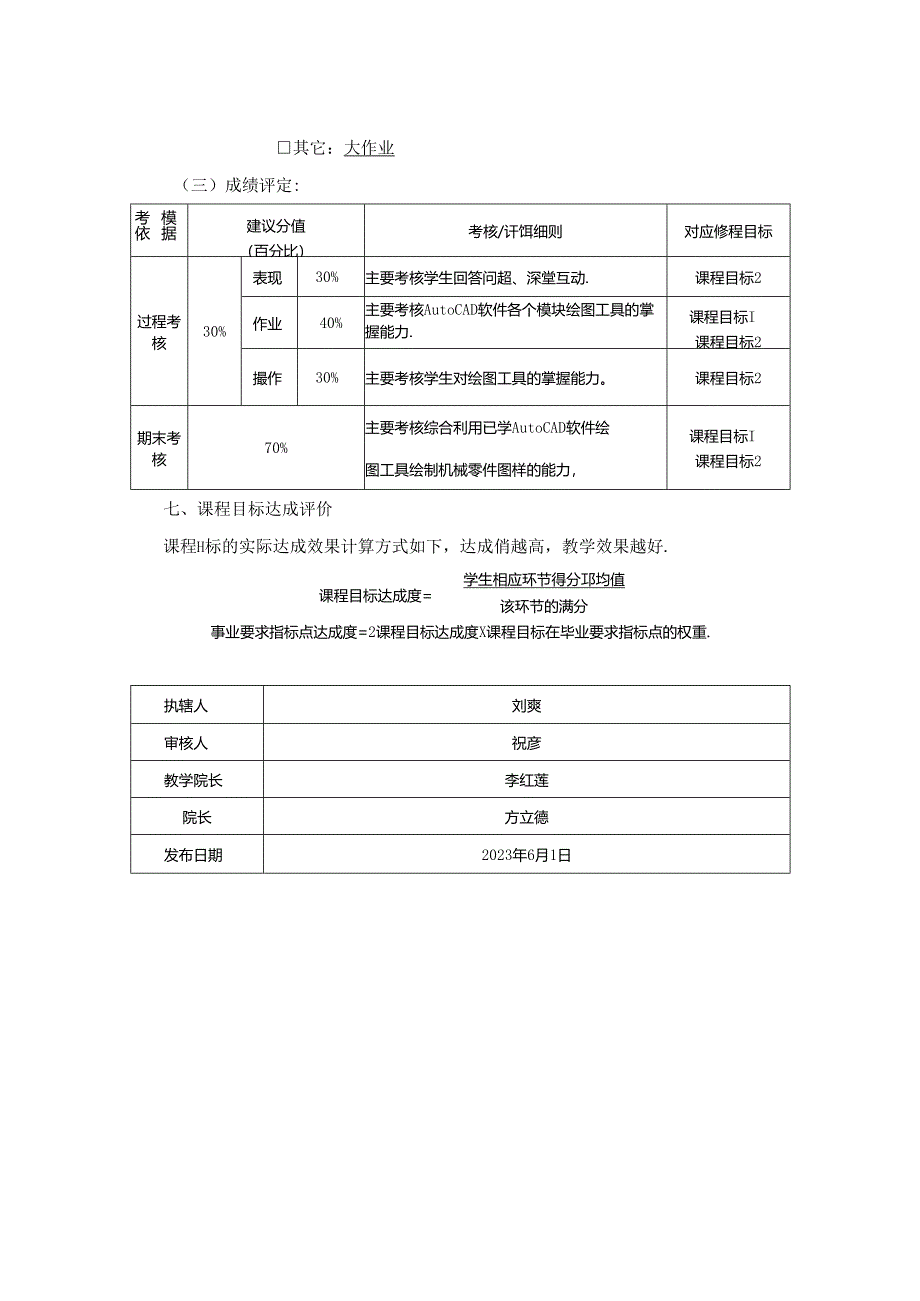

5、（三）成绩评定:模据考依建议分值（百分比）考核/讦饵细则对应修程目标过程考核30%表现30%主要考核学生回答问超、深堂互动.课程目标2作业40%主要考核AutoCAD软件各个模块绘图工具的掌握能力.课程目标I课程目标2撮作30%主要考核学生对绘图工具的掌握能力。课程目标2期末考核70%主要考核综合利用已学AutoCAD软件绘图工具绘制机械零件图样的能力，课程目标I课程目标2七、课程目标达成评价课程H标的实际达成效果计算方式如下，达成俏越高，教学效果越好.课程目标达成度=学生相应环节得分邛均值该环节的满分事业要求指标点达成度=2课程目标达成度X课程目标在毕业要求指标点的权重.执辖人刘爽审核人祝彦教学院长李红莲院长方立德发布日期2023年6月1日
