《主角焊缝工序工作标准.docx》由会员分享，可在线阅读，更多相关《主角焊缝工序工作标准.docx（1页珍藏版）》请在第壹文秘上搜索。

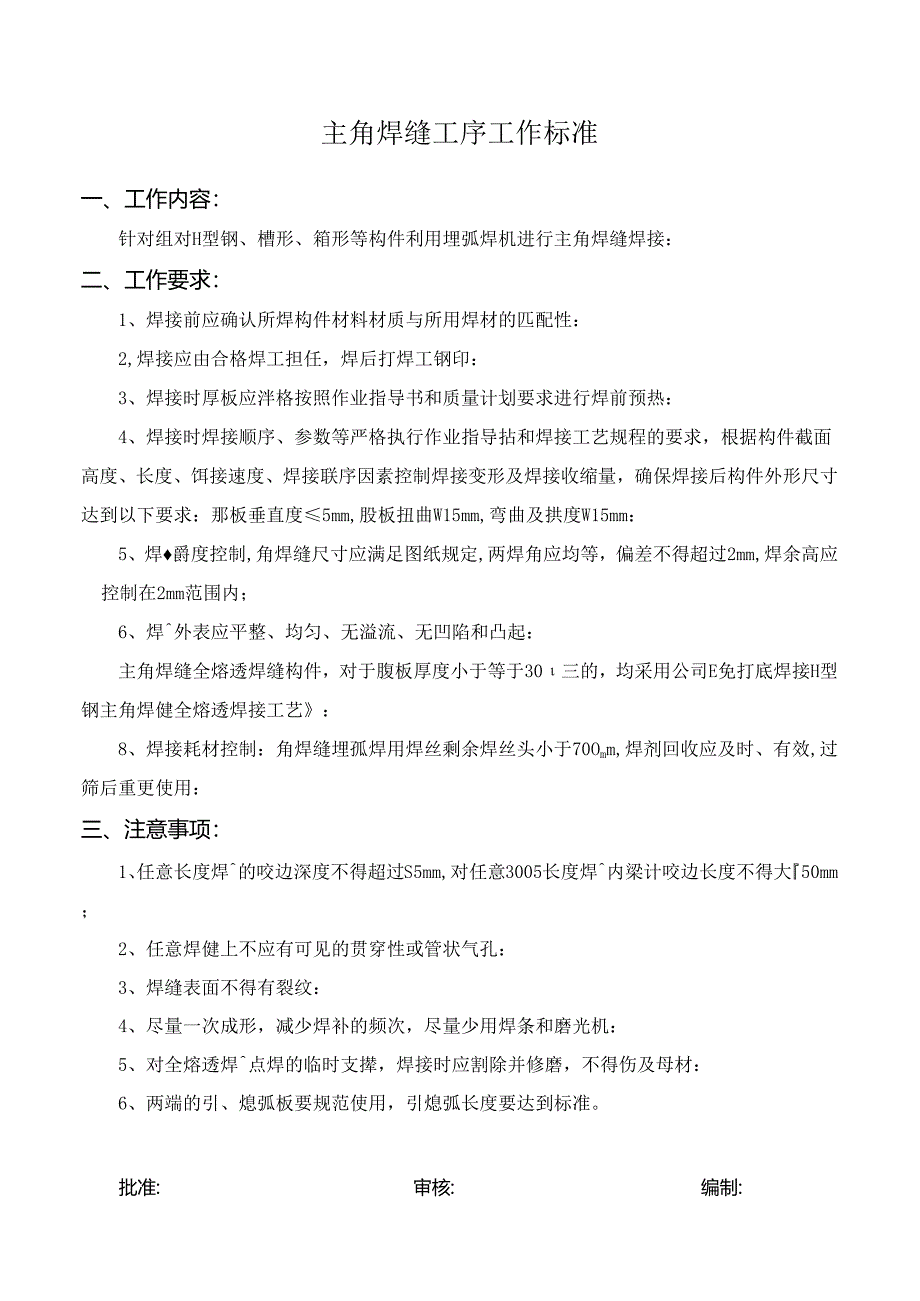

1、主角焊缝工序工作标准一、工作内容：针对组对H型钢、槽形、箱形等构件利用埋弧焊机进行主角焊缝焊接：二、工作要求：1、焊接前应确认所焊构件材料材质与所用焊材的匹配性：2,焊接应由合格焊工担任，焊后打焊工钢印：3、焊接时厚板应泮格按照作业指导书和质量计划要求进行焊前预热：4、焊接时焊接顺序、参数等严格执行作业指导拈和焊接工艺规程的要求，根据构件截面高度、长度、饵接速度、焊接联序因素控制焊接变形及焊接收缩量，确保焊接后构件外形尺寸达到以下要求：那板垂直度5mm,股板扭曲W15mm,弯曲及拱度W15mm：5、焊爵度控制,角焊缝尺寸应满足图纸规定,两焊角应均等，偏差不得超过2mm,焊余高应控制在2mm范围
2、内；6、焊外表应平整、均匀、无溢流、无凹陷和凸起：主角焊缝全熔透焊缝构件，对于腹板厚度小于等于30三的，均采用公司E免打底焊接H型钢主角焊健全熔透焊接工艺：8、焊接耗材控制：角焊缝埋孤焊用焊丝剩余焊丝头小于70Omm,焊剂回收应及时、有效,过筛后重更使用：三、注意事项：1、任意长度焊的咬边深度不得超过S5mm,对任意3005长度焊内梁计咬边长度不得大50mm；2、任意焊健上不应有可见的贯穿性或管状气孔：3、焊缝表面不得有裂纹：4、尽量一次成形，减少焊补的频次，尽量少用焊条和磨光机：5、对全熔透焊点焊的临时支撵，焊接时应割除并修磨，不得伤及母材：6、两端的引、熄弧板要规范使用，引熄弧长度要达到标准。批准:审核:编制:
