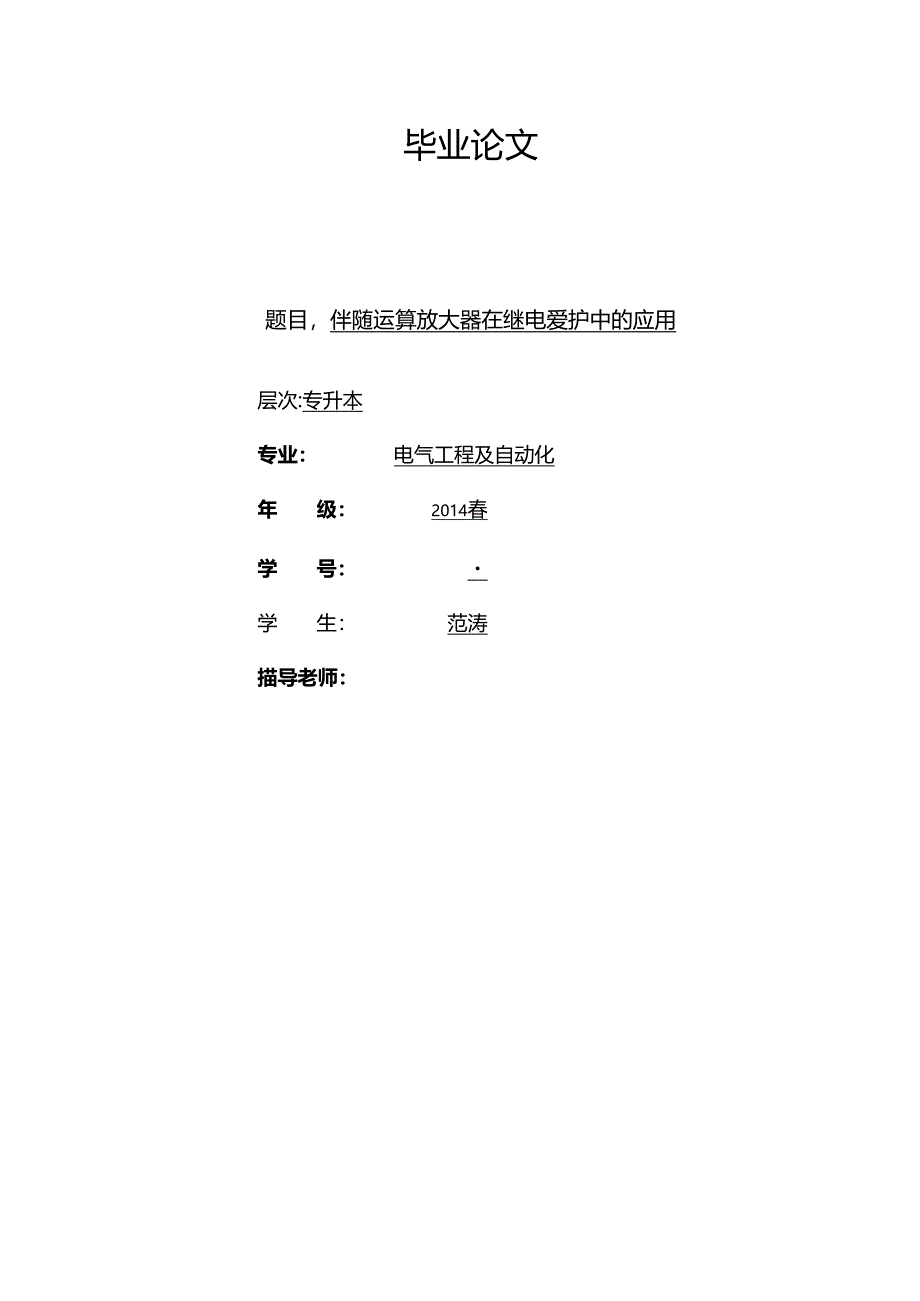

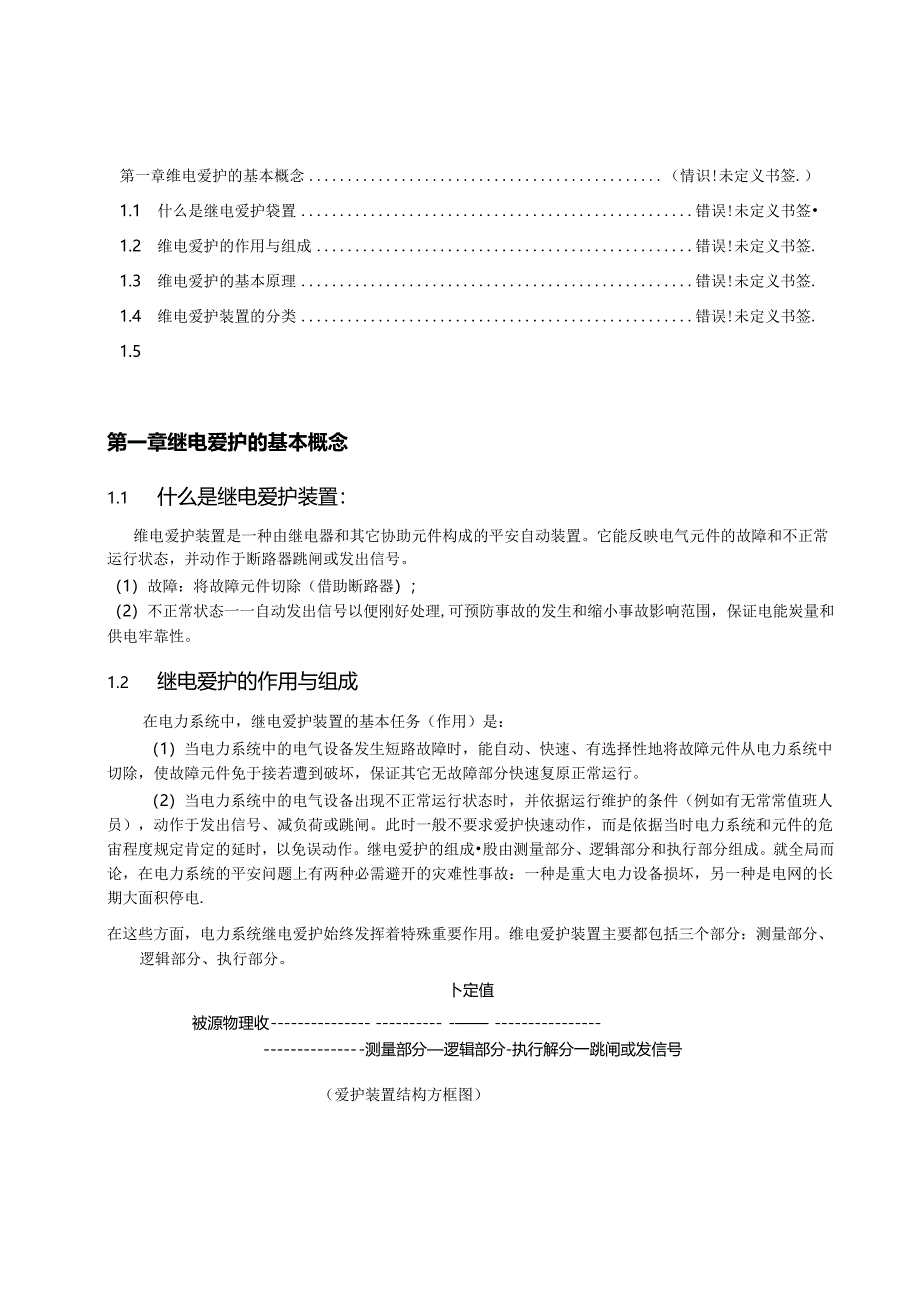

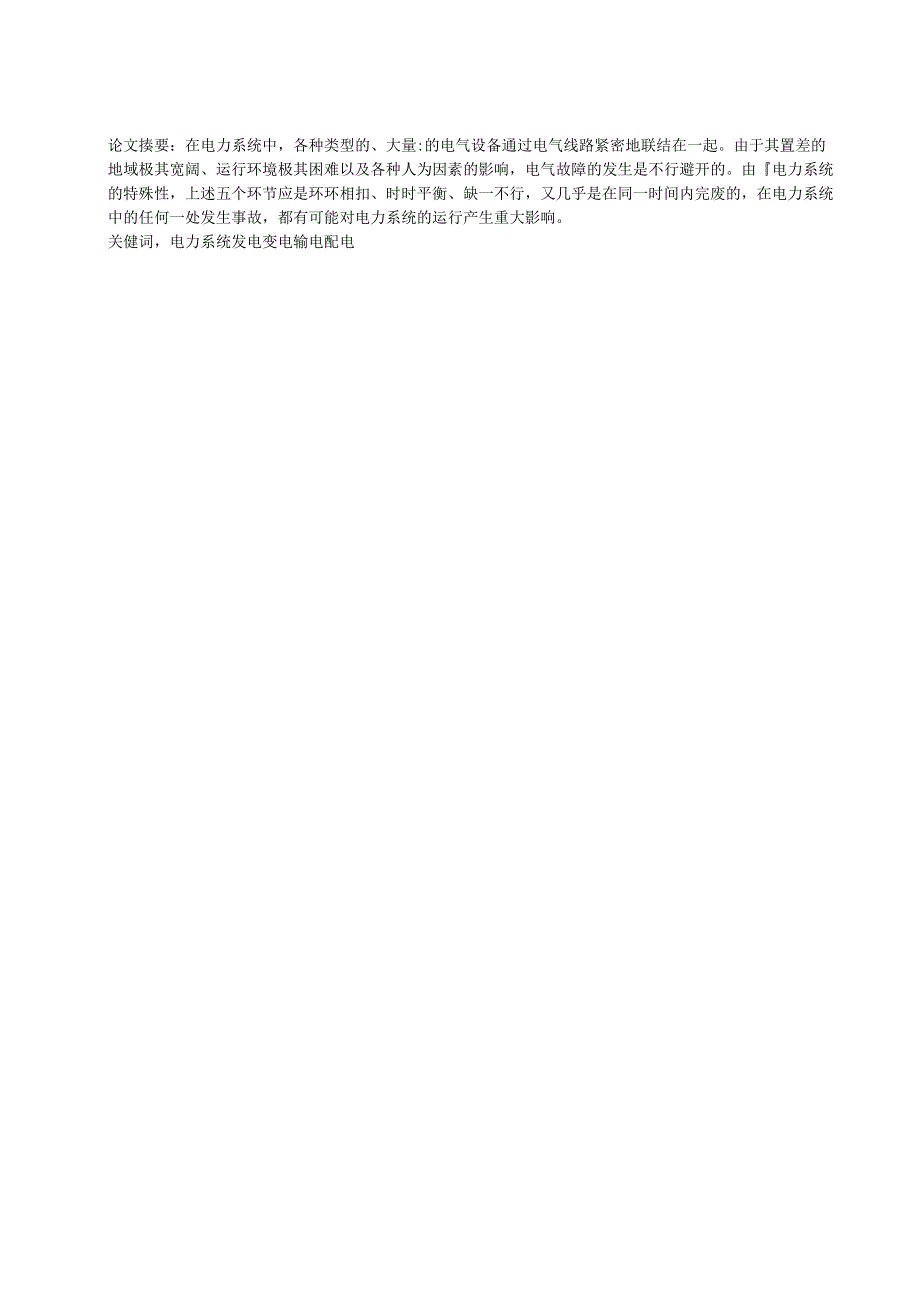

1、毕业论文题目，伴随运算放大器在继电爱护中的应用层次:专升本专业：电气工程及自动化年级：2014春学号：学生：范涛描导老师：论文揍要：在电力系统中，各种类型的、大量:的电气设备通过电气线路紧密地联结在一起。由于其置差的地域极其宽阔、运行环境极其困难以及各种人为因素的影响，电气故障的发生是不行避开的。由电力系统的特殊性，上述五个环节应是环环相扣、时时平衡、缺一不行，又几乎是在同一时间内完废的，在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响。关健词，电力系统发电变电输电配电第一章维电爱护的基本概念（情识!未定义书签.）1.1 什么是继电爱护袋置错误!未定义书签1.2 维电爱护的
2、作用与组成错误!未定义书签.1.3 维电爱护的基本原理错误!未定义书签.1.4 维电爱护装置的分类错误!未定义书签.1.5 电力系统常见状态21.6 对维电爱护装置的基本要求3第三章几种常用电流爱护的分析43.1 反时做过电流爱护43.2 定时限过电流爱护43.3 电流速断爱护63.4 三段式过电流爱护装置73.5 零序电流爱护8第七章维电爱护装药的日常维护157.1 堆电爱护故障处理方法167.2 可果纳的措施16第一章继电爱护的基本概念1.1 什么是继电爱护装置：维电爱护装置是一种由继电器和其它协助元件构成的平安自动装置。它能反映电气元件的故障和不正常运行状态，并动作于断路器跳闸或发出信号
3、。（1）故障：将故障元件切除（借助断路器）；（2）不正常状态一一自动发出信号以便刚好处理,可预防事故的发生和缩小事故影响范围，保证电能炭量和供电牢靠性。1.2 继电爱护的作用与组成在电力系统中，继电爱护装置的基本任务（作用）是：（1）当电力系统中的电气设备发生短路故障时，能自动、快速、有选择性地将故障元件从电力系统中切除，使故障元件免于接若遭到破坏，保证其它无故障部分快速复原正常运行。（2）当电力系统中的电气设备出现不正常运行状态时，并依据运行维护的条件（例如有无常常值班人员），动作于发出信号、减负荷或跳闸。此时一般不要求爱护快速动作，而是依据当时电力系统和元件的危宙程度规定肯定的延时，以免误
4、动作。继电爱护的组成殷由测量部分、逻辑部分和执行部分组成。就全局而论，在电力系统的平安问题上有两种必需避开的灾难性事故：一种是重大电力设备损坏，另一种是电网的长期大面积停电.在这些方面，电力系统继电爱护始终发挥着特殊重要作用。维电爱护装置主要都包括三个部分：测量部分、逻辑部分、执行部分。卜定值被源物理收测量部分逻辑部分-执行解分一跳闸或发信号（爱护装置结构方框图）1.3 继电爱护的基本原理现以最简洁的过电潦爱护装置为例，来说明继电爱护的组成和基本工作原理。在图1.1所示的输电线路过电流爱护装置的原理接线图中,电流维电器KA的线圈接于被爱护线路电潦互感器TA的二次回路，这就是爱护的测星回路它监视
5、被爱护线路的运行状态，测量线路中电潦的大小.在正常运行状况下，线路中通过负荷电潦时，电流继电器KA不动作；当被爱护线路发生短路故障时，流入继电器KA线圈回路的电流大于继电微的动作电流时，电流继电器马上动作，其接点闭合，接通逻辑回路中时间维电婚KT的线圈回路，时间继电器起动并经延时后接点闭介，接通执行回路中的信号继电冷KS和断（图1.1戏路过电流爱护装置单相原理接战图）可见，这种继电爱护装置的核心是电流继电器，它通过电流互感器受电，常常测出若线路电流值的改变，并与整定值进行比较，一1.1.超过整定值就动作，向断路祸跳闻机构送出跳间吩咐，同时发出继电爱护动作信号.1.4继电爱护装置的分类维电爱护装
6、置一般可以按反应的物理量不同、被爱护对象的不同、组成元件的不同以及作用的不同等方式来分类，例如：（1）依据爱护装置反应物理量的不同可分为：电流爱护、电压位护、距离曼护、差动爱护和瓦斯爱护等。（2）依据被爱护对象的不同可分为：发电机爱护、输电线爱护、母线爱护、变压器爱护、电动机爱护等。在电气化铁道牵引供电系统中,主要仃I1.OkV（或220kV）输电线爱护、牵引变压器爱护、牵引网馈线爱护及并联电容罂补偿装置爱护等.（3）依据爱护装置的组成元件不同可分为：电磁型、半导体型、数字型及微机爱护装置等。（4）依据爱护装置的作用不同可分为：主爱护、后备爱护，以及为了改善爱护装置的某种性能，而特地设置的协助
7、爱护装置等。当某一电气设备装设有多种啜护装置时，其中起主要爱护作用的爱护装置称为主爱护：作为主爱护装巴备用爱护的爱护装置称为后备爱护。后备爱护又分为近后备爱护和远后备爱护，近后备爱护指同一电气设备上多种爱护的相比备用，远后备爱护则是指对相邻电气设备爱护的备用。15电力系统常见状态电力系统在运行中，可能发牛.各种故障和不正常运行状态，最常见同时也是最危急的故障是发生各种形式的短路，如相间短路、接地短路等。短路故障可能产生的后果：（1）流经故障点的很大的短路电流和所燃起的电弧，使故障元件损坏。（2）短路电流流经非故障电气元件时，由于发热和电动力的作用，引起它们的损坏或缩短它们的运用寿命。（3）电力
8、系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量。（4）破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整个系统瓦解。电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种状况属于不正常运行状态：（1）例如，因负荷超过电气设备的额定值而引起的电流上升（一般又称过负荷），就是一种最常见的不正常运行状态。由于过负荷，使元件载流部分和绝缘材料的温度不断上升,加速绝缘的老化和损坏，就可能发展成故障。（2）系统中出现功率缺额而引起的领率降低（3）发电机突然甩负荷而产生的过电压（4）以及电力系统发生振荡故障和不正常运行状态，都可能在电力系统中引起事故。事故，就是指系统或其中一都分
9、的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。系统事故的发生，除了由于自然条件的因素（如遭遇留击等）以外，一般都是由于设省制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当而引起的。因此，只要充分发挥人的主观能动性，正确地驾驭客观规律，加强对设备的维护和检修，就可以大大削减事故发生的几率。1.6对继电爱护装置的基本要求对继电爱护装置的基本要求有四点：即选择性、灵敏性,速动性和牢靠性（1）选择性当供电系统中发生故障时，继电爱护装置应能有选择性地将故障部分切除。也就是它应当首先断开距离故障点附近的断路器，以保证系统中其它非故障部分能
10、接着正常运行。系统中的继电爱护装置能满矮上述要求的，就称为有选择性；否则就称为没有选择性。以图3-1为例，在各个断路器处都装有爱护装置。当K-I点故障时，依据选择性的要求，应首先由断路器6处的爱护装殴动作，使断路器断开，则非故障部分可接着正常运行。若在K-I点故障时，继电受护装置首先使断路器5断开.则变电所In将全部停止供电，这种状况称为无选择性的动作。同理，K-2点短路应由断路器5切除，K-3点短路应由断路器1、2切除。主爱护和后备爱护：IOKV供电系统中的电气设备和线路应装设短路故障爱护。短路故障爱护应有生爱护、后备爱护，必要时可增设协助爱护.当在系统中的同一地点或不同地点装有两食爱护时，
11、其中有一套动作比较快，而另一套动作比较慢，动作比较快的就称为主爱护；而动作比较慢的就称为后备爱护。即：为满意系统稳定和设备的要求，能以最快速度有选择地切除被爱护设备和线路故障的爱护，就称为主受护：当主爱护或断路器拒动时，用以切除故障的爱护，就称为后备爱护。后备爱护不应理解为次要爱护，它同样是全要的。后备爱护不仅可以起到当主爱护应当动作而未动作时的后备，还可以起到当主爱护虽已动作但最终未能达到切除故障部分的作用，除此之外，它还有另外的意义。为了使快速动作的士爱护实现选择性，从而就造成了主炭护不能爱护线路的全长,而只能爱护线路的一部分。也就是说，出现庇护的死区。这一死区就必需利用后备爱护来弥补不行
12、。近后备和远后备：当主爱护或断路器拒动时，由相临设备或线路的爱护来实现的后备称为远后备爱护：由本级电气设符或线路的另一套速护实现后备的爱护，就叫近后备爱护：协助爱护：为补充主爱护和后备爱护的性能或当主爱护和后备爱护退出运行而增设的简洁爱护，称为协助爱护。(2)灵敏性灵敏性系指维电爱护装置对故障和异样工作状况的反映实力。在爱护装置的爱护范围内，不管短路点的位置如何、不论短路的性质怎样，爱护装置均不应产生拒绝动作：但住爱护区外发生故障时,又不应当产生错误动作。爱护装置灵敏与否，一般用灵敏系数来衡量.爱护装置的灵敏系数应依据不利的运行方式和故障类型进行计算。灵敏系数Km为被爱护区发生短路时，流过爱护
13、安装处的段小短路电流1.d.min与爱护装置一次动作电流Idz的比值,即：Km=Id.min/1.dz灵敏系数越需，则反映稍微故障的实力越强。各类爱护装苴灵敏系数的大小，依据爱护装置的不同而不尽相同。对于多相爱护，Idz取两相短路电流最小值IdZ;对于10KV不接地系统的单相短路爱护取单相接地电容电流最小值cmin;(3)速动性速动性是指爱护装置应能尽快地切除短路故障。缩短切除故障的时间，就可以减轻短路电流对电气设备的损坏程度，加快系统电压的史原,从而为电气设备的自启动创建了有利条件，同时还提高了发电机并列运行的稔定性。所谓故障的切除时间是指爱护装置的动作时间与断路器的跳闸时间之和。由于断路器
14、一经选定，其跳网时间就已确定，目前我国生.产的断路港跳闸时间均在0.02S以卜。所以实现速动性的关键是选用的爱护装置应能快速动作。（4）牢靠性爱护装置应能正确的动作，并随时处于打算状态。如不能满意牢靠性的要求，爱护装置反而成为了扩大事故或干脆造成故障的根源。为确保爱护装身动作的牢总性，则要求爱护装置的设计原理、整定计算,安装调试要正确无误：同时要求组成受护装置的各元件的质量要牢靠、运行维护要得当、系统应尽可能的简化有效，以提高爱护的牢靠性。第三章几种常用电流爱护的分析3.1 反时限过电流爱护（1）什麽是反时限过电流爱护继电爱护的动作时间与短路电流的大小有关.短路电流越大,动作时间越短：短路电流
15、越小,动作时间越长，这种爱护就叫做反时限过电流爱护，（2）继电器的构成反时限过电流爱护是H1.G1.15（25）感应里维电零构成的.这种爱护方式广泛应用于股工矿企业中.感应型维电涔兼有电磁式电流继电器（作为起动元件）、电磁式时间继电器（作为时限元件）、电磁式信号继电器（作为信号元件）和电陂式中间继电器（作为H1.口元件）的功能,用以实现反时限过电流震护；另外，它还有电蹂速断元件的功能，又能同时实现电流速断爱护采纳这种继电器,就可以采纳沟通操作，无须装设直流屏等设备：通过一种继电器还可以完成两种爱护功能（体现了维电器的多功能性），也可以大大简化维电爱护装置。但这种维电器虽外部接线简洁，但内部结构非常困难，调试比较困难：在灵敏度和动作的精确性、速动性等方面也远不如电蹂式继电器构成的继电窗护装.置.（3） 反时限过电流爱护的基本原理当供电线路发生相间短路时，感应型继电器KA1.或（和）KA2达到整定的肯定时限后动作，仃光住其常开触点闭合，这时断路器的脱扣器YR1.或（和）YR2因行KA1或（和）KA2的常闭触点分流（短路），而无电流通过,故短暂不会动作。但接着KA1.或（KA2）的常闭触点断开,因YR1.或（和）YR2因“去分流”而通电动作，使断路器跳闸，同时继电器本身的信号掉牌掉下，给出信
