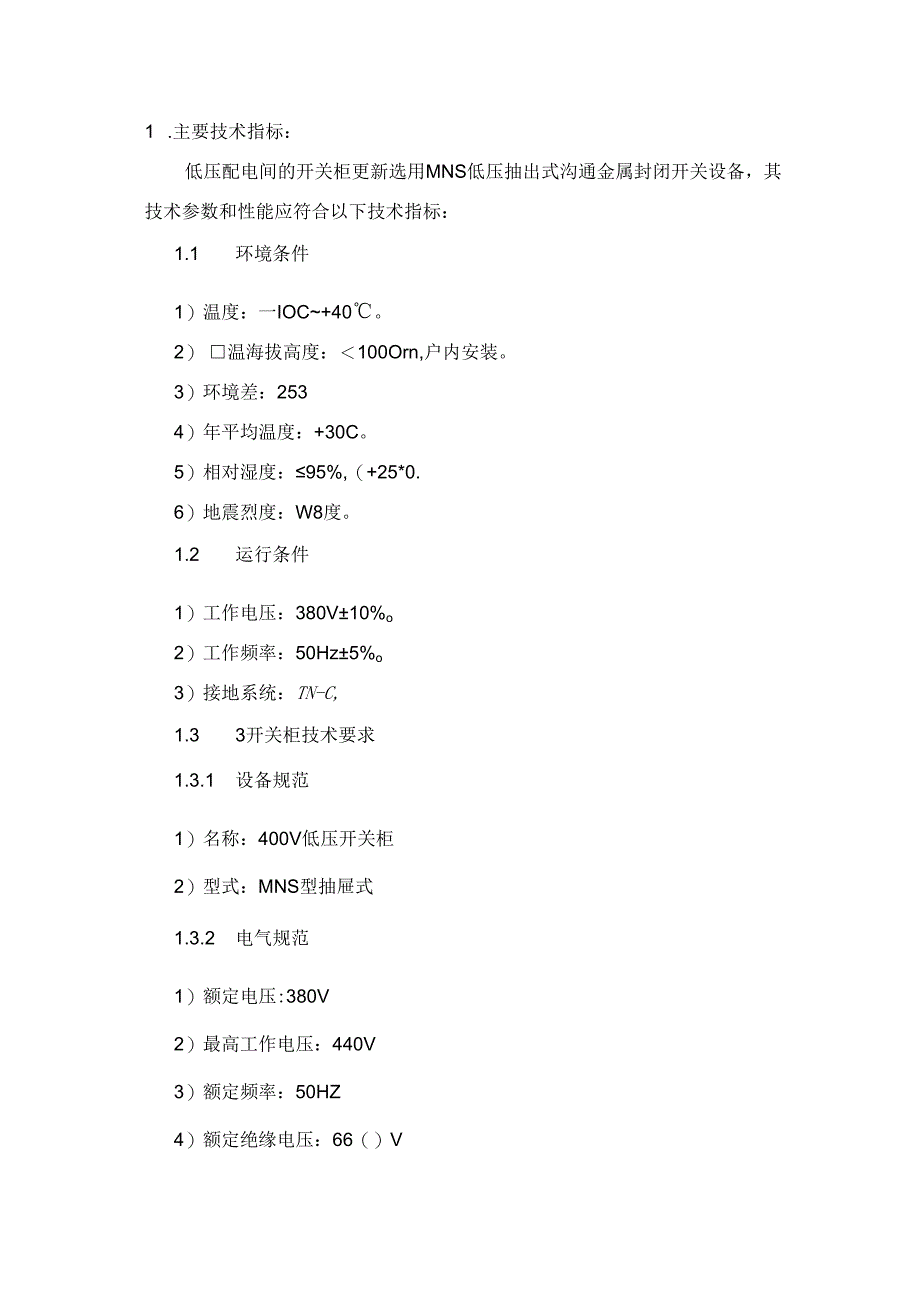

1、1 .主要技术指标：低压配电间的开关柜更新选用MNS低压抽出式沟通金属封闭开关设备，其技术参数和性能应符合以下技术指标：1.1 环境条件1）温度：一IOC+40。2） 温海拔高度：100Orn,户内安装。3）环境差：2534）年平均温度：+30C。5）相对湿度：95%,（+25*0.6）地震烈度：W8度。1.2 运行条件1）工作电压：380V10%o2）工作频率：50Hz5%o3）接地系统：TN-C,1.3 3开关柜技术要求1.3.1 设备规范1）名称：400V低压开关柜2）型式：MNS型抽屉式1.3.2 电气规范1）额定电压:380V2）最高工作电压：440V3）额定频率：50HZ4）额定绝

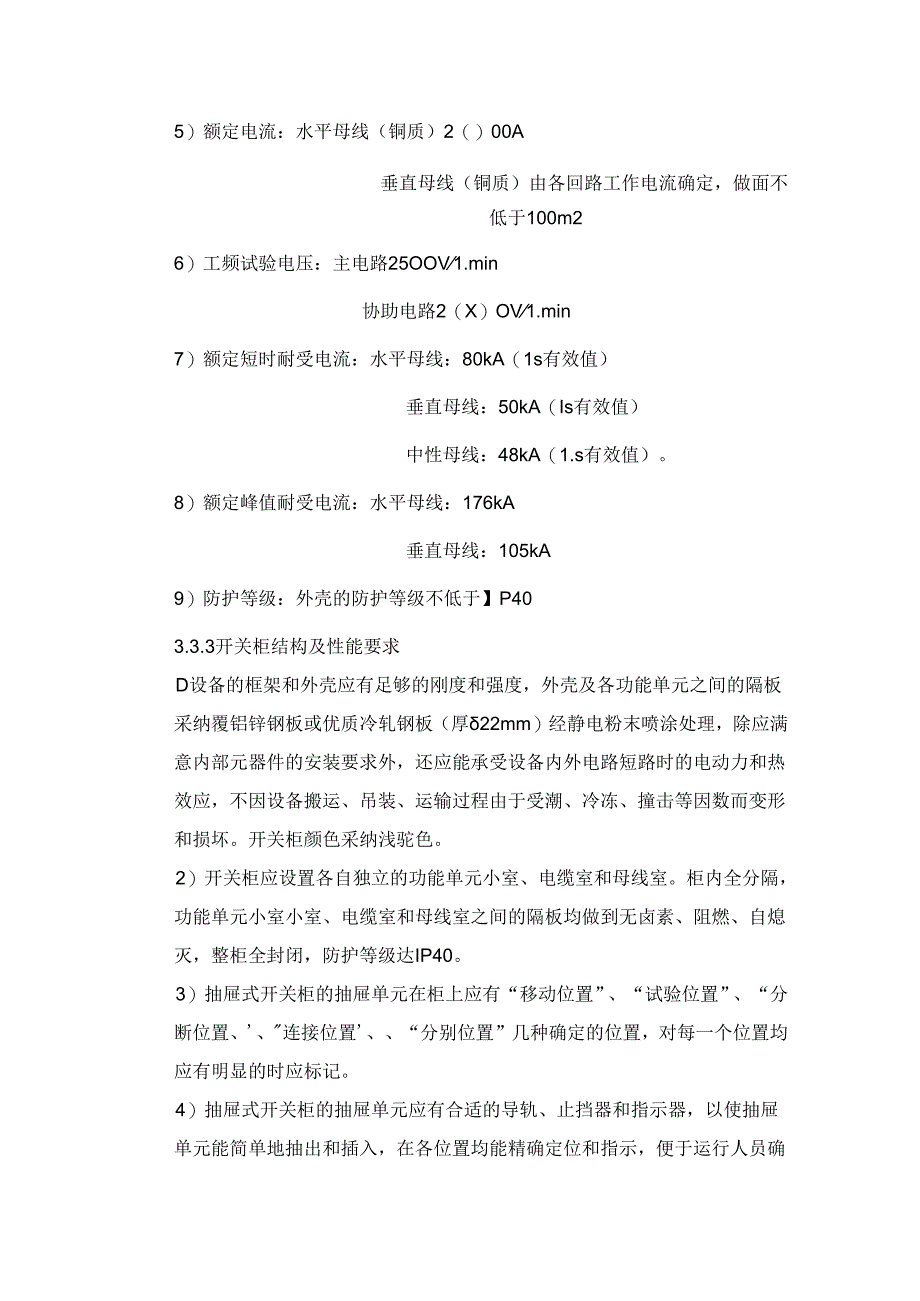

2、缘电压：66（）V5）额定电流：水平母线（铜质）2（）00A垂直母线（铜质）由各回路工作电流确定，做面不低于100m26）工频试验电压：主电路25OOV1.min协助电路2（X）OV1.min7）额定短时耐受电流：水平母线：80kA（1s有效值）垂直母线：50kA（Is有效值）中性母线：48kA（1.s有效值）。8）额定峰值耐受电流：水平母线：176kA垂直母线：105kA9）防护等级：外壳的防护等级不低于】P403.3.3开关柜结构及性能要求D设备的框架和外壳应有足够的刚度和强度，外壳及各功能单元之间的隔板采纳覆铝锌钢板或优质冷轧钢板（厚22mm）经静电粉末喷涂处理，除应满意内部元器件的安装
3、要求外，还应能承受设备内外电路短路时的电动力和热效应，不因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。开关柜颜色采纳浅驼色。2）开关柜应设置各自独立的功能单元小室、电缆室和母线室。柜内全分隔，功能单元小室小室、电缆室和母线室之间的隔板均做到无卤素、阻燃、自熄灭，整柜全封闭，防护等级达IP40。3）抽屉式开关柜的抽屉单元在柜上应有“移动位置”、“试验位置”、“分断位置、连接位置、“分别位置”几种确定的位置，对每一个位置均应有明显的时应标记。4）抽屉式开关柜的抽屉单元应有合适的导轨、止挡器和指示器，以使抽屉单元能简单地抽出和插入，在各位置均能精确定位和指示，便于运行人员确认和操

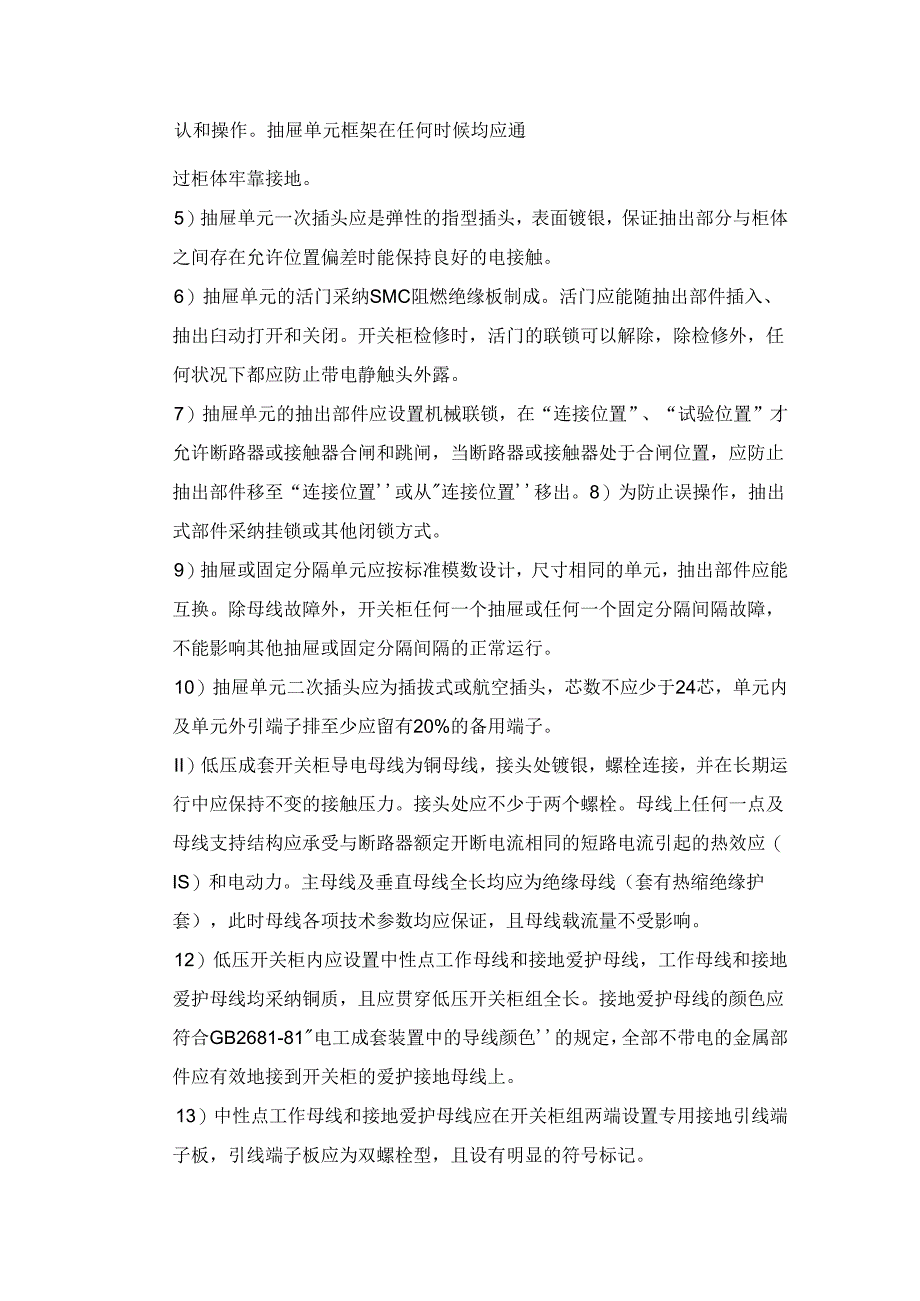

4、作。抽屉单元框架在任何时候均应通过柜体牢靠接地。5）抽屉单元一次插头应是弹性的指型插头，表面镀银，保证抽出部分与柜体之间存在允许位置偏差时能保持良好的电接触。6）抽屉单元的活门采纳SMC阻燃绝缘板制成。活门应能随抽出部件插入、抽出臼动打开和关闭。开关柜检修时，活门的联锁可以解除，除检修外，任何状况下都应防止带电静触头外露。7）抽屉单元的抽出部件应设置机械联锁，在“连接位置”、“试验位置”才允许断路器或接触器合闸和跳闸，当断路器或接触器处于合闸位置，应防止抽出部件移至“连接位置或从连接位置移出。8）为防止误操作，抽出式部件采纳挂锁或其他闭锁方式。9）抽屉或固定分隔单元应按标准模数设计，尺寸相同的
5、单元，抽出部件应能互换。除母线故障外，开关柜任何一个抽屉或任何一个固定分隔间隔故障，不能影响其他抽屉或固定分隔间隔的正常运行。10）抽屉单元二次插头应为插拔式或航空插头，芯数不应少于24芯，单元内及单元外引端子排至少应留有20%的备用端子。II）低压成套开关柜导电母线为铜母线，接头处镀银，螺栓连接，并在长期运行中应保持不变的接触压力。接头处应不少于两个螺栓。母线上任何一点及母线支持结构应承受与断路器额定开断电流相同的短路电流引起的热效应（IS）和电动力。主母线及垂直母线全长均应为绝缘母线（套有热缩绝缘护套），此时母线各项技术参数均应保证，且母线载流量不受影响。12）低压开关柜内应设置中性点工作
6、母线和接地爱护母线，工作母线和接地爱护母线均采纳铜质，且应贯穿低压开关柜组全长。接地爱护母线的颜色应符合GB2681-81电工成套装置中的导线颜色的规定，全部不带电的金属部件应有效地接到开关柜的爱护接地母线上。13）中性点工作母线和接地爱护母线应在开关柜组两端设置专用接地引线端子板，引线端子板应为双螺栓型，且设有明显的符号标记。14）开关柜柜内导体及其他部件的温升应符合国标低压成套开关设备GB7251.87的规定。15）开关柜的间隔应在每个回路上框架正面、电缆室接电缆处及抽屉或分隔面板上分别设置标记牌，标记牌上标有负荷名称和回路编号，且标记牌可以更换。16）每一台开关柜均应设置照明装置，每一照
7、明装置应设有独立的小型断路器兼作爱护和操作设备。17）低压开关柜主进线采纳母排上进线方式，馈电柜采纳电缆卜出线方式。在进线柜上装有进线断路器、合闸指示灯、三相电流表和电压表。18）低压开关柜各出线单元均有“运行”指示灯，“停乍”指示灯、三相电流表。19）开关柜应在最大短路故障时平安运行，并能承受由此引起的电气、机械应力，在故障条件下所产生的气体通过压力释放口排放,压力释放口的位置不允许朝向操作人员，800A及以上的功能单元应单独设有排气口或喷气口，较小的功能单元可共用一个喷气口。20）柜体顶部设有吊环，易于吊装。产品出厂时，柜体的底部配有木质底座，易于叉车铲入底部运输。3.3.4主要元件技术要
8、求1）低压断路器断路器品牌选用产品，型号应严格根据图纸要求进行配置。a）框架式低压空气断路器额定工作电压：380V额定绝缘电压（V）：100O冲击耐压水平（V）:12000额定电流：见图纸额定短路开断电流：40kA额定短时耐受电流（Is）：40k额定关合短路电流（kAPeak）：100耐受冲击电流水平（kAPeak）：100同有分闸时间：V25ms合闸时间：20000次电气寿命：20000次安装方式：插入式脱扣器：智能式操作方式：配置电动机操作机构，可手动/电动操作，可远程/就地操作。框架式断路器的操作机构应为弹簧储能型，即可手动又可电动储能，正常时可通过按钮手动闭合和打开断路器。信号指示功能
9、：应有0NOFF开断状态指示和弹簧储能、弹簧释放的状态指示。协助接点：供应足够的协助接点，满意远方监控的须要。爱护方式：具有四段爱护：短路瞬时、短路短延时、过载长延时爱护和接地故障爱护（带延时），短路瞬时和接地故障爱护功能应能选择打开（OPen）和关断（Of短路脱扣和过载脱扣整定值应连续可调，调整范围至少为：短路脱扣612倍额定电流，过我脱扣0.61.倍额定电流。b）塑壳断路器额定电流600A以上断路器要求配置电动操作机构，即可手动又可电动储能，正常时可通过按钮手动闭合和打开断路器，应有ON/OFF开断状态指示和弹簧储能、弹簧释放的状态指示；额定电流600A以下断路器通过面板上加长手柄来操作。
10、安装方式为抽出式。2）端子排全部外接导线端子均应同时对铜导线和铝导线都适用。全部端子额定电流应不小于25A、500V,均为螺栓型，带有弹簧压板、隔板和标记排。供电流互感器接线用的端子排还应是电流型短接端子。每个端子排的标记应与设计图纸一样。每一功能单元或组件的柜内外连线必需在端子排上接口，不能运用锡焊或插件，柜内留有不少于20%的备用端子,每根导线将固定在专用的端子上,曳式端子利用连接片连接。3）其它元件：低压柜内装设的电流互感器、电压互感器、电流表、电压表、传感器、母线、信号各种二次元件可选用国内知名品牌或合资企业产品。3.3.5电容柜1）低压电容器补偿柜低压电容器补偿柜采纳自动分步补偿电容
11、的方式，其柜体结构与低压开关柜结构相同，柜上设自动补偿装置，柜体尺寸、颜色应与低压开关柜一样。2）干式全膜低压金属化电容器a）技术标记：IEC70/70A；b）额定电压：400V：C）频率：50Hz；d）环境温度：上限+50C,下限一25：e）性能：电容器应具有不浸油、不渗漏、不燃烧、不爆炸、不污染环境以及寿命长、损耗低等先进指标，同时应与配套设备的技术参数相适应并满意电压波动的允许条件。电容器应具有自愈性能（Se1.f-hea1.ing）。电容器被永久击穿时仅故障元件退出运行，其他元件仍可正常运行。内装放电电阻,在Imin内端子间的电压降至50V以下。应配有自动投切低压电容器装置。使功率因数保持在0.9以上，同时分组投切时.，不应产生谐振。应供应型式试验（包括寿命、容量下降速度指标等）报告。f）电容器分组应有熔断器爱护以上全部低压电气产品都必需通过3C认证。
