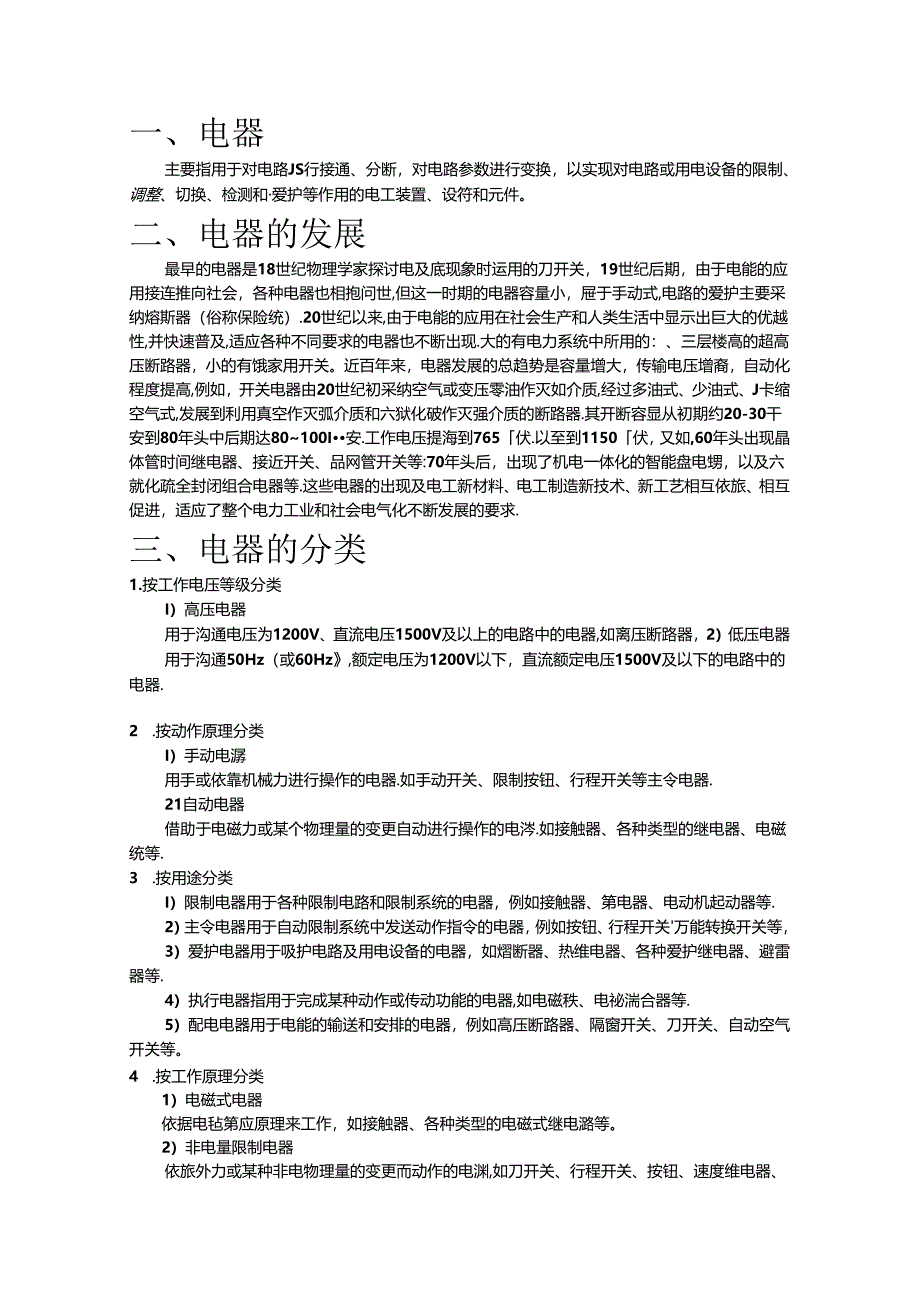

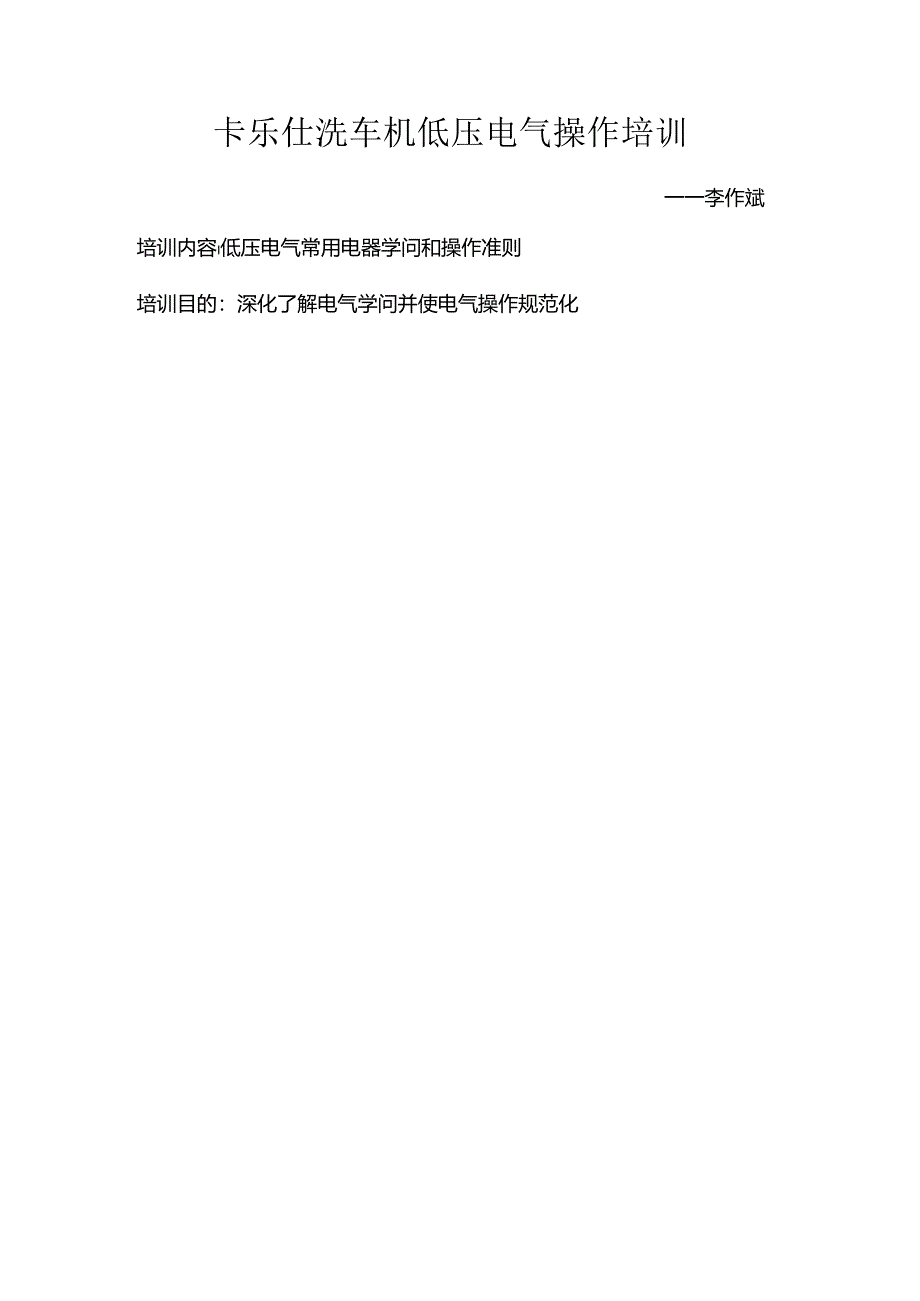

1、卡乐仕洗车机低压电气操作培训一一李作斌培训内容I低压电气常用电器学问和操作准则培训目的：深化了解电气学问并使电气操作规范化一、电器主要指用于对电路JS行接通、分断，对电路参数进行变换，以实现对电路或用电设备的限制、调整、切换、检测和爱护等作用的电工装置、设符和元件。二、电器的发展最早的电器是18世纪物理学家探讨电及底现象时运用的刀开关，19世纪后期，由于电能的应用接连推向社会，各种电器也相抱问世,但这一时期的电器容量小，屉于手动式,电路的爱护主要采纳熔斯器（俗称保险统）.20世纪以来,由于电能的应用在社会生产和人类生活中显示出巨大的优越性,并快速普及,适应各种不同要求的电器也不断出现.大的有电
2、力系统中所用的：、三层楼高的超高压断路器，小的有饿家用开关。近百年来，电器发展的总趋势是容量增大，传输电压增裔，自动化程度提高,例如，开关电器由20世纪初采纳空气或变压零油作灭如介质,经过多油式、少油式、J卡缩空气式,发展到利用真空作灭弧介质和六狱化破作灭强介质的断路器.其开断容显从初期约20-30干安到80年头中后期达80100I安.工作电压提海到765伏.以至到1150伏，又如,60年头出现晶体管时间继电器、接近开关、品网管开关等:70年头后，出现了机电一体化的智能盘电甥，以及六就化疏全封闭组合电器等.这些电器的出现及电工新材料、电工制造新技术、新工艺相互依旅、相互促进，适应了整个电力工业
3、和社会电气化不断发展的要求.三、电器的分类1.按工作电压等级分类I）高压电器用于沟通电压为1200V、直流电压1500V及以上的电路中的电器,如离压断路器，2）低压电器用于沟通50Hz（或60Hz,额定电压为1200V以下，直流额定电压1500V及以下的电路中的电器.2 .按动作原理分类I）手动电潺用手或依靠机械力进行操作的电器.如手动开关、限制按钮、行程开关等主令电器.21自动电器借助于电磁力或某个物理量的变更自动进行操作的电涔.如接触器、各种类型的继电器、电磁统等.3 .按用途分类I）限制电器用于各种限制电路和限制系统的电器，例如接触器、第电器、电动机起动器等.2）主令电器用于自动限制系统

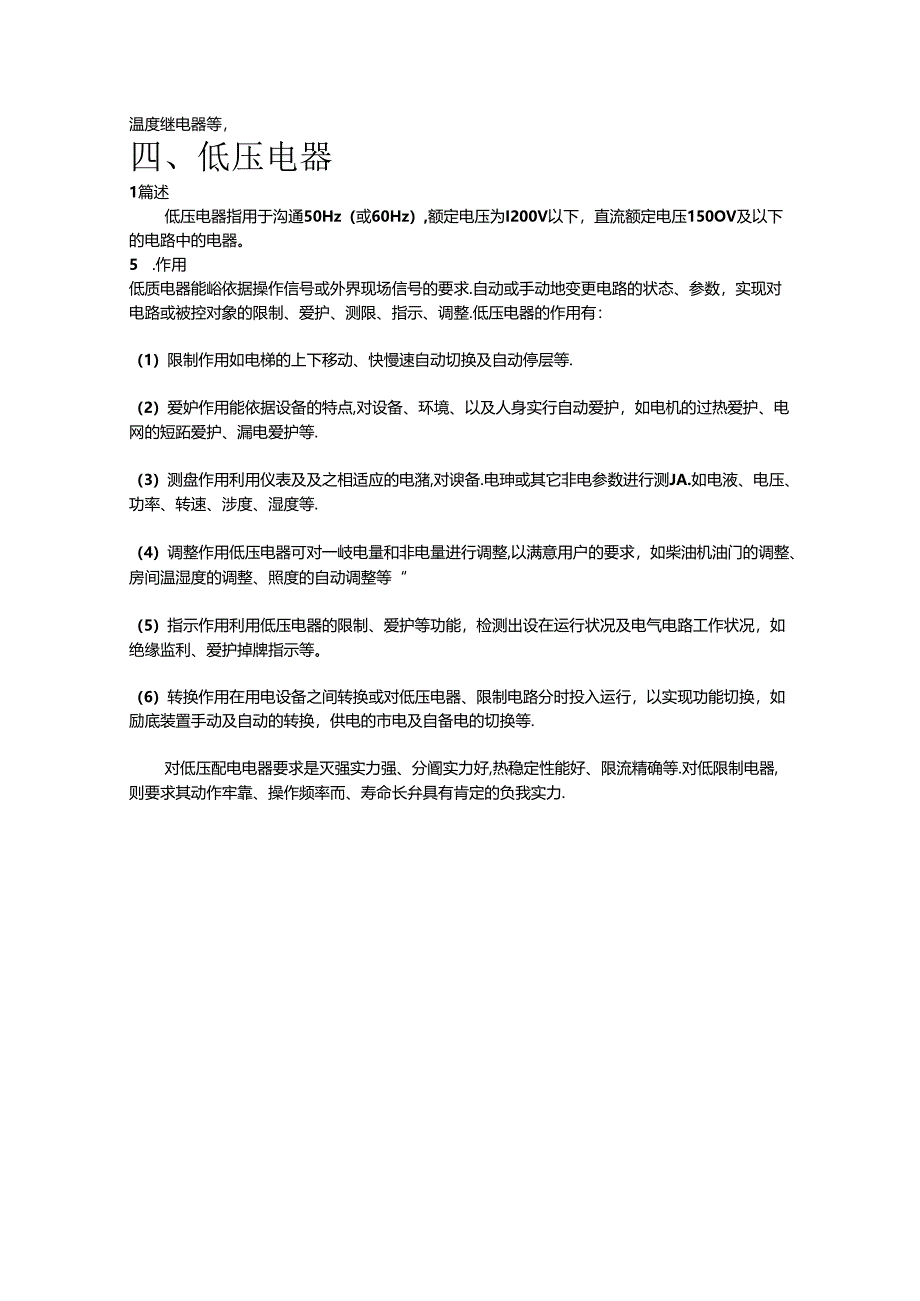

4、中发送动作指令的电器，例如按钮、行程开关万能转换开关等，3）爱护电器用于吸护电路及用电设备的电器，如熠断器、热维电器、各种爱护继电器、避雷器等.4）执行电器指用于完成某种动作或传动功能的电器,如电磁秩、电祕湍合器等.5）配电电器用于电能的输送和安排的电器，例如高压断路器、隔窗开关、刀开关、自动空气开关等。4 .按工作原理分类1）电磁式电器依据电毡第应原理来工作，如接触器、各种类型的电磁式继电潞等。2）非电量限制电器依旅外力或某种非电物理量的变更而动作的电渊,如刀开关、行程开关、按钮、速度维电器、温度继电器等，四、低压电器1篇述低压电器指用于沟通50Hz（或60Hz）,额定电压为I200V以下，
5、直流额定电压150OV及以下的电路中的电器。5 .作用低质电器能峪依据操作信号或外界现场信号的要求.自动或手动地变更电路的状态、参数，实现对电路或被控对象的限制、爱护、测限、指示、调整.低压电器的作用有：（1）限制作用如电梯的上下移动、快慢速自动切换及自动停层等.（2）爱妒作用能依据设备的特点,对设备、环境、以及人身实行自动爱护，如电机的过热爱护、电网的短跖爱护、漏电爱护等.（3）测盘作用利用仪表及及之相适应的电潴,对谀备.电珅或其它非电参数进行测JA.如电液、电压、功率、转速、涉度、湿度等.（4）调整作用低压电器可对一岐电量和非电量进行调整,以满意用户的要求，如柴油机油门的调整、房间温湿度的
6、调整、照度的自动调整等“（5）指示作用利用低压电器的限制、爱护等功能，检测出设在运行状况及电气电路工作状况，如绝缘监利、爱护掉牌指示等。（6）转换作用在用电设备之间转换或对低压电器、限制电路分时投入运行，以实现功能切换，如励底装置手动及自动的转换，供电的市电及自备电的切换等.对低压配电电器要求是灭强实力强、分阍实力好,热稳定性能好、限流精确等.对低限制电器,则要求其动作牢靠、操作频率而、寿命长弁具有肯定的负我实力.五、常见低压电器的主要种类及用途序号类别主要品种用途1断路涔塑料外克式断路器框架式断路器限流式断路器漏电爱护式断路器直流快速断路器主要用于电路的过负荷及护、短路、欠电压、漏电压爱护.
7、也可用于不频繁接通和断开的电路2刀开关开关板用刀开关负荷开关熔断器式刀开关主要用于电路的第离.有时也能用于分断负黄3转换开关组合开关换向开关主要用于电源切换,也可用于负荷通断或电路的切换4主令电器按钮限位开关微动开关接近开关方能转换开关主要用于发布吩咐或程序限制5接触器沟通接触器自流接触器主要用于远距离频繁限制负荷，切断带负荷电路6启动器幽力启动器星三启动器自稿减压启动器主要用于电动机的启动7限制渊凸轮限制器平面限制器主要用于限制回路的切换8维电器电流继电渊电压维电器时间继电器中间第电器温度继电器热维电器主要用于限制电路中将被限制St转换成限制电路所需电讨或开关信9熔断器有填料熔阍器无填料熔新
8、器步用闭插入式熔断器快速熔断器自复熔断器主要用于电路短路爱护,也用于电路的过我爱护10电磁铁制动电横铁起重电整秩牵引电磁铁主要用于起重、牵引、制动等地方接触器接触潺（ContaCtor）是指工业电中利用线圈流过电流产生磁场.使触头闭合.以达到限制负驶的电器.接触器由电破系统（帙心,静帙心.电联线圈）触头系统（常开触头和常用触头）和灭孤装置组成。1 .接触器的分类.I）沟通接触器主要有电毡机构、触头系统、灭弧装式等组成。2）出流接触涉一般用于限制出流电器设备,线圈中通以出流电出流接触器的动作原理和结构基本上及沟通接触器是相同的.2 .工作原理当接触器的电破线圈通电后,会产生很强的磁场使静帙心产生
9、电磁吸力吸引衍秩,井带动触头动作：常用触头断开：常开触关闭合，两者是联动的.当跷圈断电时，电破吸力消运.衔铁在和放弹簧的作用下择放，使触头肛原；常闭触头闭合；常开触头断开。3 .接触器的维护运行中检查项目：D通过的负荷电流是否在接触器额定慎之内：2）接触器的分合信号指示是否及电路状态相符；3）运行声音是否正常,有无因接触不良而发出放电声：4）电磁投圈有无过热现软，电底铁的短路环有无异样.5）灭孤溟有无松动和损伤状况；6）仍助触点有无烧损状况：7）传动部分有无损伤：8）四周运行环境有无不利运行的因索，如振动过大、通风不良、尘埃过多等.维护：在电气设备进行维护工作时，应一并对接触器进行维护工作。D
10、外部维护：a.清扫外部灰尘：b.核我备紧固件是否松动，特殊是导体连接部分，防止接触松动而发热；2）触点系统维护:a.检查动、静触点位置足否对正,三相是否同时闭合.如有何题应调整触点弹簧：b.检查触点磨损程度，磨损深度不得超过Iwn,触点有烧损，开焊脱落时，须刚好更换：梢微烧损时，一般不影响运用。清理触点时不允许运用砂纸，应运用整形建：c,测地相间绝缘电阻，阻值不低于IOMa；d.检查协助触点动作是否敏徒.触点行程应符合规定值.检查触点有无松动脱落,发觉问遨时，应刚好修理或更换.3）铁芯部分维护：a.清扫灰尘，特殊是运动部件及铁芯吸合接触面间：b.检查帙芯的猿固状况,快芯松散会引起运行噪音加大：
11、C.铁芯短路环有脱落或断裂要刚好修复.Q电磴战图维护：a,测锹线圈绝缘电阻；b.线圈绝缘物仃无变色、老化现象,纹圈表面温度不应超过65C：c.检查跷困引线连接,如有开焊、烧损应刚好修复.5）灭弧以部分维护：a.检杳灭弧罩是否破损；b.灭勃里位置有无松脱和位置变更：c.消除灭孤草缝隙内的金属服粒及杂物，继电器维电零是一种电限制器件它具有限制系统（又称输入网路）和被限制系统（又称怆出I可路）之间的互动关系.通常应用于自动化的限制电路中，它事实上是用小电瓶去限制大电流运作的种“自动开关”，故在电路中起蓿自动调整、平安爱护、转换电路等作用。维电器有如F几种作用.D扩大限制范围.例如.多触点维电器限制信
12、号达到某肯定值时.可以按触点组的不同形式，同时换接、开断、接通多路电路.2）放大。例如，灵敏型继电器、中间继电器等，用一个很微小的眼剌量，可以限制很大功率的电路，3）惊令信号.例如.当多个限制信号按规定的形式输入多绕组继电曙时,经过比较琮合，达到预定的限制效果.-1）自动、遥控、监测。例如，自动装置上的继电器及其他电器一起，可以组成程序限制线路，从而实现自动化运行。主令电器主令电器是用来接通和分断眼制电路以发布吩咐、或对生产过程作程序限制的开关电器。它包括限制按钮（简称按钮）、行程开关、接近开关、万能行换开关和主令限制器等。1 .按钮开关是一种结构简洁，应用非常广泛的主令电器.在电气自动限制电
13、路中，用于手动发出限制信号以限制接触器、继电器、电磴起动器等。2行程开关限位开关,乂称位置开关,是一种将机器信号转换为电气信号以限制运动部件位置或行程的自动限制电器.是一种常用的小电流主令电器.D作用在电气限制系统中,位置开关的作用是实现依次限制、定位限制和位置状态的检测。2）分类类为以机械行程干脆接触吸动,作为输入信号的行程开关和微动开关：另一类为以电磴信号（非接触式）作为输入动作信号的接近开关。接近开关按作用原理区分，有高频振荡式、电容式、感应电桥式、永久i钛式和布尔效应式等，其中以高频振荡式为最常用.后者又分电礴式或电容式.其中及常见的是行程开关,它利用生产机械运动部件的碰撞使其触头动作
14、来实现接通或分断限制电跖，达到肯定的限制目的,通常，这类开关被用来限制机械运动的位汽或行程，使运动机械按泞定位置或行程自动停止、反向运动、变速运动或自动来回运动等。低压断路器低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电港.低压断路器在电路中除起限制作用外，还具有肯定的爱护功能，如过负荷、短路、欠压和温电爱护等.低压断路器的分类方式许多，按运用类别分，有选择型（爱护装置参数可谓和非选择型（爱护装置多数不行调），按火弧介质分，有空气式和真空式（目前国产多为空气式儿低压断路那容量范的很大，G小为4A,而最大可达5000A-低压断路潜广泛
