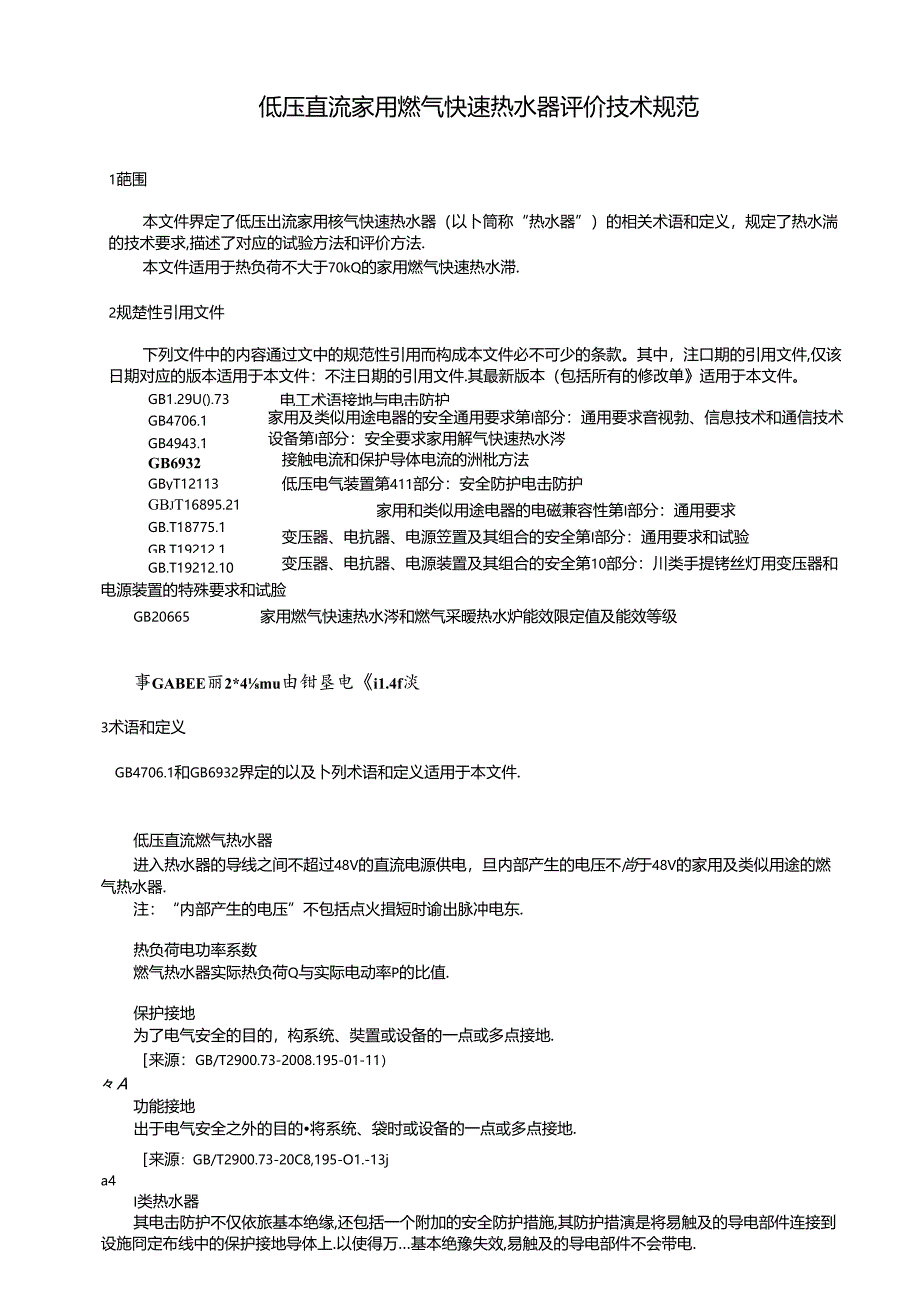

1、ICS点击此处添加ICS号CCS点击此处添加CCS号中国五金制T/CNHA品协会团体标准T/CNHAXXXXXXXX低压直流家用燃气快速热水器评价技术规范Technica1.specificationtoreva1.uationofdomesticgasinstantaneouswaterheaterwithIow-vo1.tageDC（工作组讨论稿）在提交反愦意见时，请将您知道的相关专利连同支1性文件一并附上.XXXX-XX-XX发布XXXX-XX-XX实施中国五金制品协会发布低压直流家用燃气快速热水器评价技术规范1葩围本文件界定了低压出流家用核气快速热水器（以卜筒称“热水器”）的相关术语和
2、定义，规定了热水湍的技术要求,描述了对应的试验方法和评价方法.本文件适用于热负荷不大于70kQ的家用燃气快速热水滞.2规楚性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注口期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件.其最新版本（包括所有的修改单适用于本文件。GB1.29U().73电工术语接地与电击防护GB4706.1GB4943.1GB6932GByT12113GBjT16895.21GB.T18775.1GB.T19212.1GB.T19212.10家用及类似用途电器的安全通用要求第I部分：通用要求音视勃、信息技术和通信技术设备第I部
3、分：安全要求家用解气快速热水涔接触电流和保护导体电流的洲枇方法低压电气装置第411部分：安全防护电击防护家用和类似用途电器的电磁兼容性第I部分：通用要求变压器、电抗器、电源笠置及其组合的安全第I部分：通用要求和试验变压器、电抗器、电源装置及其组合的安全第10部分：川类手提铐丝灯用变压器和电源装置的特殊要求和试脸GB20665家用燃气快速热水涔和燃气采暧热水炉能效限定值及能效等级事GABEE丽2*4mu由钳垦电i1.4f淡3术语和定义GB4706.1和GB6932界定的以及卜列术语和定义适用于本文件.低压直流燃气热水器进入热水器的导线之间不超过48V的直流电源供电，旦内部产生的电压不尚于48V的

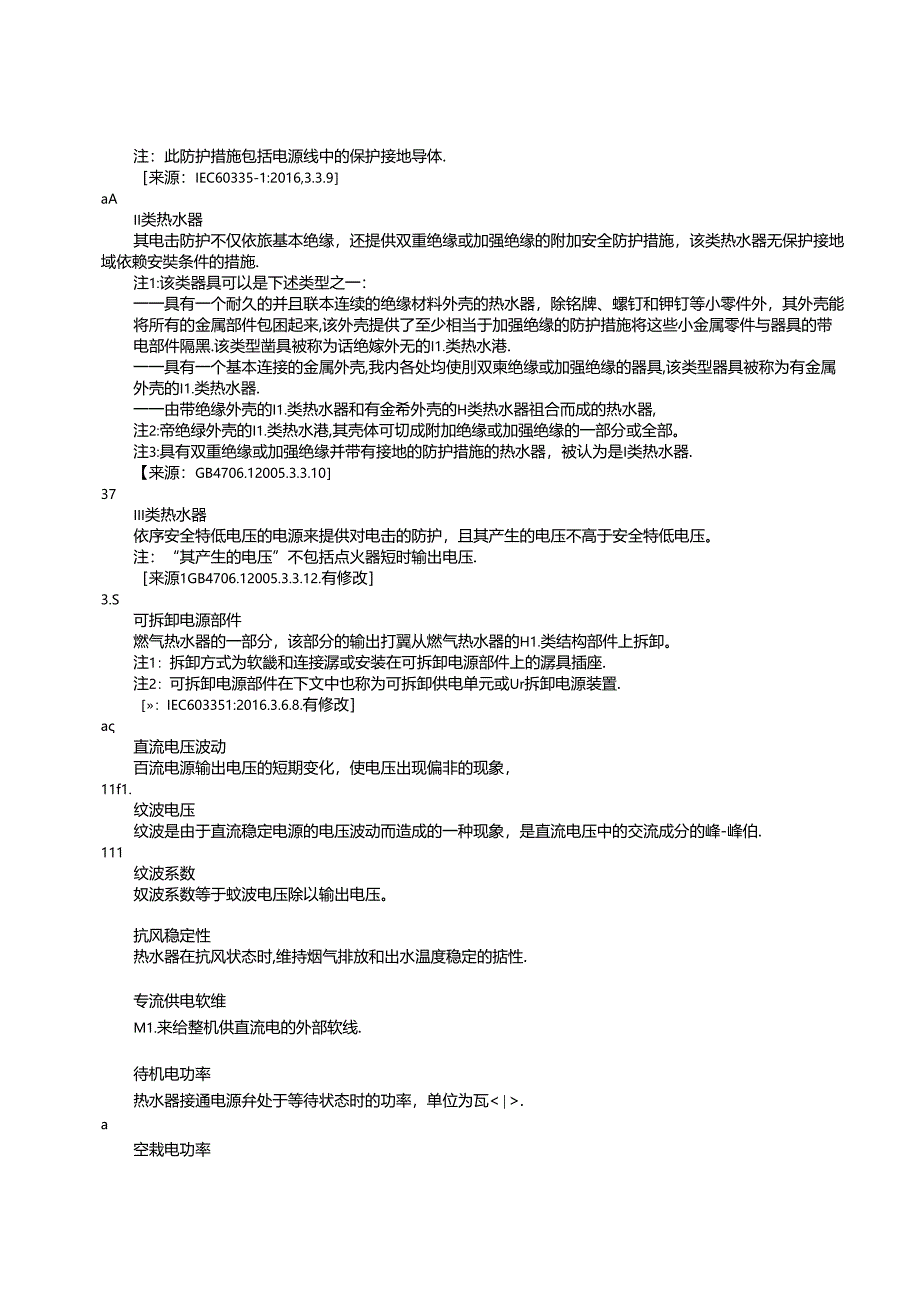

4、家用及类似用途的燃气热水器.注：“内部产生的电压”不包括点火揖短时谕出脉冲电东.热负荷电功率系数燃气热水器实际热负荷Q与实际电动率P的比值.保护接地为了电气安全的目的，构系统、奘置或设备的一点或多点接地.来源：GB/T2900.73-2008.195-01-11）A功能接地出于电气安全之外的目的将系统、袋时或设备的一点或多点接地.来源：GB/T2900.73-20C8,195-O1.-13ja4I类热水器其电击防护不仅依旅基本绝缘,还包括一个附加的安全防护措施,其防护措演是将易触及的导电部件连接到设施冏定布线中的保护接地导体上.以使得万基本绝豫失效,易触及的导电部件不会带电.注：此防护措施包括
5、电源线中的保护接地导体.来源：IEC60335-1:2016,3.3.9aAII类热水器其电击防护不仅依旅基本绝缘，还提供双重绝缘或加强绝缘的附加安全防护措施，该类热水器无保护接地域依赖安奘条件的措施.注1:该类器具可以是下述类型之一：一一具有一个耐久的并且联本连续的绝缘材料外壳的热水器，除铭牌、螺钉和钾钉等小零件外，其外壳能将所有的金属部件包困起来,该外壳提供了至少相当于加强绝缘的防护措施将这些小金属零件与器具的带电部件隔黑.该类型凿具被称为话绝嫁外无的I1.类热水港.一一具有一个基本连接的金属外壳,我内各处均使刖双柬绝缘或加强绝缘的器具,该类型器具被称为有金属外壳的I1.类热水器.一一由带
6、绝缘外壳的I1.类热水器和有金希外壳的H类热水器祖合而成的热水器,注2:帝绝绿外壳的I1.类热水港,其壳体可切成附加绝缘或加强绝缘的一部分或全部。注3:具有双重绝缘或加强绝缘并带有接地的防护措施的热水器，被认为是I类热水器.【来源：GB4706.12005.3.3.1037III类热水器依序安全特低电压的电源来提供对电击的防护，且其产生的电压不高于安全特低电压。注：“其产生的电压”不包括点火器短时输出电压.来源1GB4706.12005.3.3.12.有修改3.S可拆卸电源部件燃气热水器的一部分，该部分的输出打翼从燃气热水器的H1.类结构部件上拆卸。注1：拆卸方式为软畿和连接潺或安装在可拆卸电
7、源部件上的潺具插座.注2：可拆卸电源部件在下文中也称为可拆卸供电单元或Ur拆卸电源装置.：IEC603351:2016.3.6.8.有修改a直流电压波动百流电源输出电压的短期变化，使电压出现偏非的现象，11f1.纹波电压纹波是由于直流稳定电源的电压波动而造成的一种现象，是直流电压中的交流成分的峰-峰伯.111纹波系数奴波系数等于蚊波电压除以输出电压。抗风稳定性热水器在抗风状态时,维持烟气排放和出水温度稳定的掂性.专流供电软维M1.来给整机供直流电的外部软线.待机电功率热水器接通电源弁处于等待状态时的功率，单位为瓦.a空栽电功率热水零接通电源并处于开机状态时的功率.单位为瓦。3 IA额定电功率规
8、定的葩准气条件下，由制造商为热水器规定的输入功率，单位为瓦(W).4技术要求1基本要求产Ai应符合GB6932与GB20665的相关要求.4 5出流电压等级热水器的额定ft入电压不应高于DC48V.A?电气性能设计应确保电气系统的安全性和可靠性.4.3.1防护等级热水器电击防护类型应属于下列各种类别之一：1类热水器、U类热水涔或111类热水器.候水野应符合如下要求t一一如果热水器由川类热水器结构和可拆卸电源部件组成，则按照适用于其可拆卸电源部件的分类，将热水器分为I类热水器或H类热水器。一一进入热水器的低压Ii流电直接从口.流电网扶得时，应提供一个配套与TCABEE-O3Or2O22%民用建筑
9、直流配电设计标准3W.ii(1.JI1.,或低加DC/DC转换装置.一一进入热水器的低压直流电从交液电网获窗时，血通过一个安全隔离变压器(或一个带分离绕组的转换滞).安全1.离变压涔(或带分两绕组的转换踹的绝缘府符合双重绝缘或加强绝缘的要求，应符合GB19212.10技术要求的规定,通过视检和相关的试验确定其是否合格.来源:IEC603351:2016.6.1和GB6932.C.2.1,有修改43.2电源连接装置不打算永久连接到固定布线的器具，应对我提供有下述的电源连接装置之一:一一袋有一个插头的直流供电软线：一一至少与器具要求防水等级相同的器具输入插口；一一用来插入到输出插座的插脚，按照5.
10、3.1进行检测。【来源：GB4706.12005.25.1.有修改4. 3.3直流供电软线连接方式直流供电软线应通过下述方法之一连接到热水零上：-X型连接：一一丫型连接：一一Z型连接（如果相应的特殊要求中允许的话）.不用专门初在软线的X型连接，不应用于扁平双芯金属箔战。来源：GB4706.1-2005.25.5,有修改4.3.4插头和插座按照5.3.3进行检测，插头和插座应符合下列要求：一一插头应不能插入其他电压系统的插座内；铺座应不能被其他电选系统的插头插入：一一特低压热水器的插头和插座不应具布保护导体的接点.来源：GB/T16895.21-2020,414.4.3,有修改43.5直流供电软
11、线按照5.3.4进行检测,应符合直流燃气热水器的使用要求.4.3.6接地措施I类热水器应永久并可靠地连接到接地端G或热水器输入插U的接地触点.当接地指胞意外带电时.易触及的可带电部分的电压不应高于42V,按照5.3.5进行检测.I1.类和川类热水器不应有保护接地措施，I1.类和川类热水器可以具有功能接地连接,除非是保护特低电压电路，否则安全特低电压电跖不应接地。来源：IEC60335-1:2016,27.1.有修改4.3.7泄漏电流在工作温度F器具的泄漏电流不应过大，按照5.3.6进行测试后，泄露电流不应超过下述值:对I类热水器0.75mA一对I1.类热水器0.25InA对川类热水器0.53来
12、源；IEC60335-1:2016,16.2,有修改）AA热分荷电功率系数E按照5.5进行测信.热水器的热负荷电功率系数应不小于表I中所示标称热负荷电功率系数E.热负荷电功率系数计算方式：E=式中：E一一热负荷电功率系数:Q.实际热负荷；Pw实际电功率；PT空载电功率；uCOCo含量.表1热水器的最小热负荷电功率系数额定工作状态额定热负荷31.k1.标称热负荷电功率系数k5.454.2注：评价标准的UCO参考数值为300PPm4F待机电功率按照5.6进行测盘电功率应小F5W（参考油烟机新国标。46热效率按照5.7进行测吊山尊，半开热效率88%,全开热效率H9M（GB6932规定额定热效率不小于
13、81%）41烟气排放指标按照5.8进行测求计算，烟气中CO含量SO.05%N0,排放不低于3级150pp.）。（GB6932中分别为Co含埴0.06,NO分为卜5级4最小热负荷按照5.9进行测豉计算，呆小折算热狗荷应不大于3.5ki.4C低温启动按照5.10进行试缝，整机在Q3C环境下放湿2h后进行测试，点火燃烧启动时间应W8s,无爆燃、熄火、点不着火等其他异常情况。A10抗风能力410.1斜态抗风安全按照5.I1.1.进行试验,在产生熄火、回火、火焰溢出前,风质过大安全袋置动作值不小于150Pa.且烟气中Co含fitW0.05%.4102静态抗风点火按照5.I1.2进行试验,在抗风压100P
14、a,低气HaOOoPa状态下点火，应旎正常点火、无爆燃情况.410.3动态抗风恒温按服5.11.3进行试验，30s内风J卡从0增加至200Pa,热水湍出水口温度波动应不超过4X2.4104动态抗风排放按照5.H.4进行试脸，30s内风压从0增加至200Pa,烟气排放满足GB6932要求.411电磁鼓容及电子控制系统按照5.12进行测量，因风机和水泵在启动输间的电流冲击等原因，导致的电压波动允许范楸是-10%fJ+10%.纹波电压大小应在愉出电压的骊以下,即纹波系数城5,电双电压在额定电压的75%时,仍能正常工作.O循环效能系数B按照5.13进行试验对于有循环预热功能的热水器.按照5.13进行测fit并计芽循环效能系数B,通过下式计算B值,整机B值应不小于5.5。B100XmXQf-%-p中式中：B-循环效能系数：mCO系数：Q*-循环水流累；P一整机实际电动率；Pg空载电功率411最大噪声按照5.15进行试验，时于普通热水器，最大负荷卜J从通水后热水器总动到关水后热水器完全停机过程中，岬值噪声应小于55dB：对于帝增JK功能的热水器,峰（rt噪声应小于58dB.4 14热水温度稳定时间按照5.16进行试脸，水盘和梆气压力发生变化时，要求不熄火,温强他定时间不大于30s。5试验方法5 .1试验条件试验条件应符合GB6932中相关要求，4 5基本要求测试方法向GR
