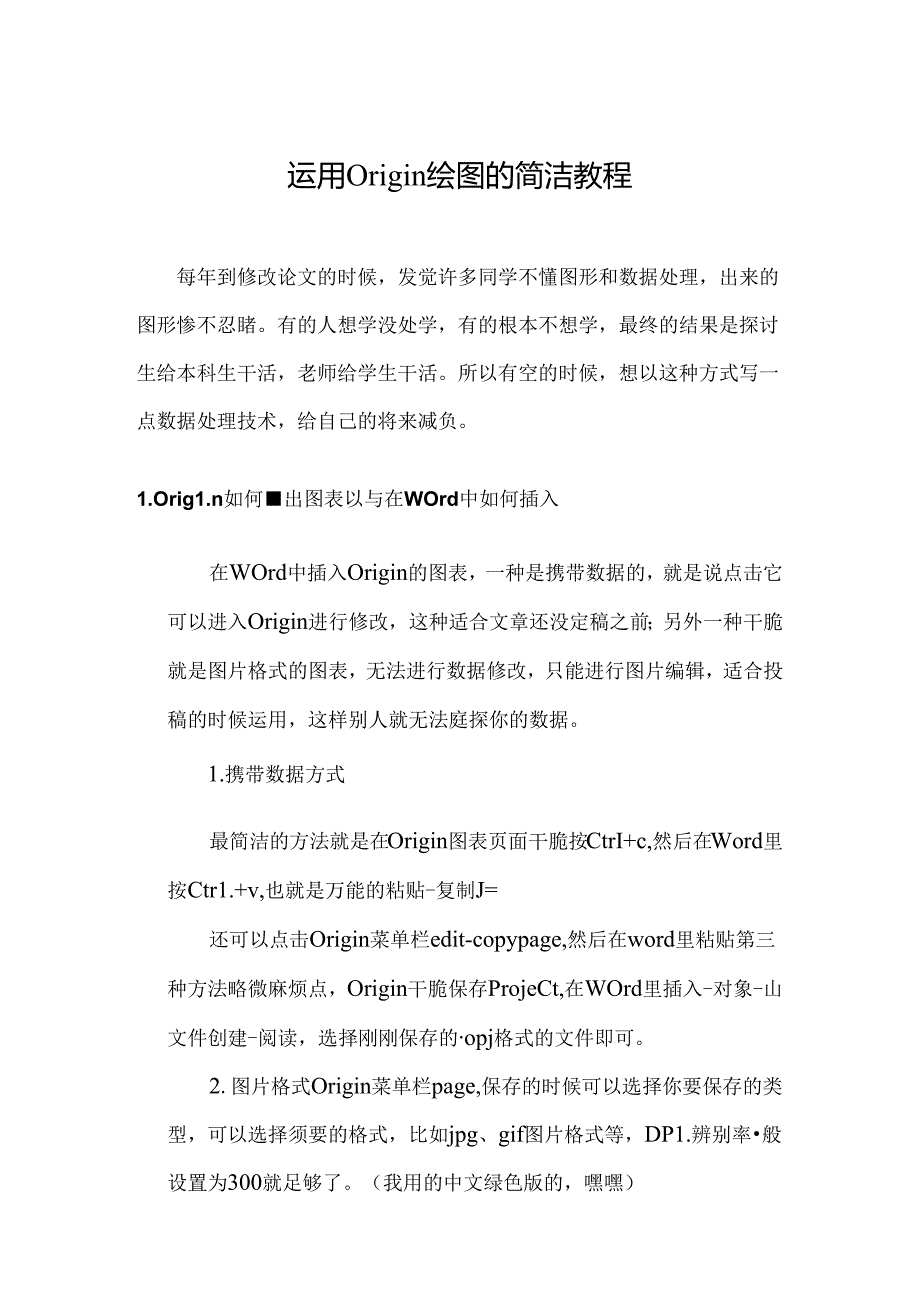

1、运用Origin绘图的简洁教程每年到修改论文的时候，发觉许多同学不懂图形和数据处理，出来的图形惨不忍睹。有的人想学没处学，有的根本不想学，最终的结果是探讨生给本科生干活，老师给学生干活。所以有空的时候，想以这种方式写一点数据处理技术，给自己的将来减负。1.Orig1.n如何出图表以与在WOrd中如何插入在WOrd中插入Origin的图表，一种是携带数据的，就是说点击它可以进入Origin进行修改，这种适合文章还没定稿之前；另外一种干脆就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候运用，这样别人就无法庭探你的数据。1.携带数据方式最简洁的方法就是在Origin图表页面干脆

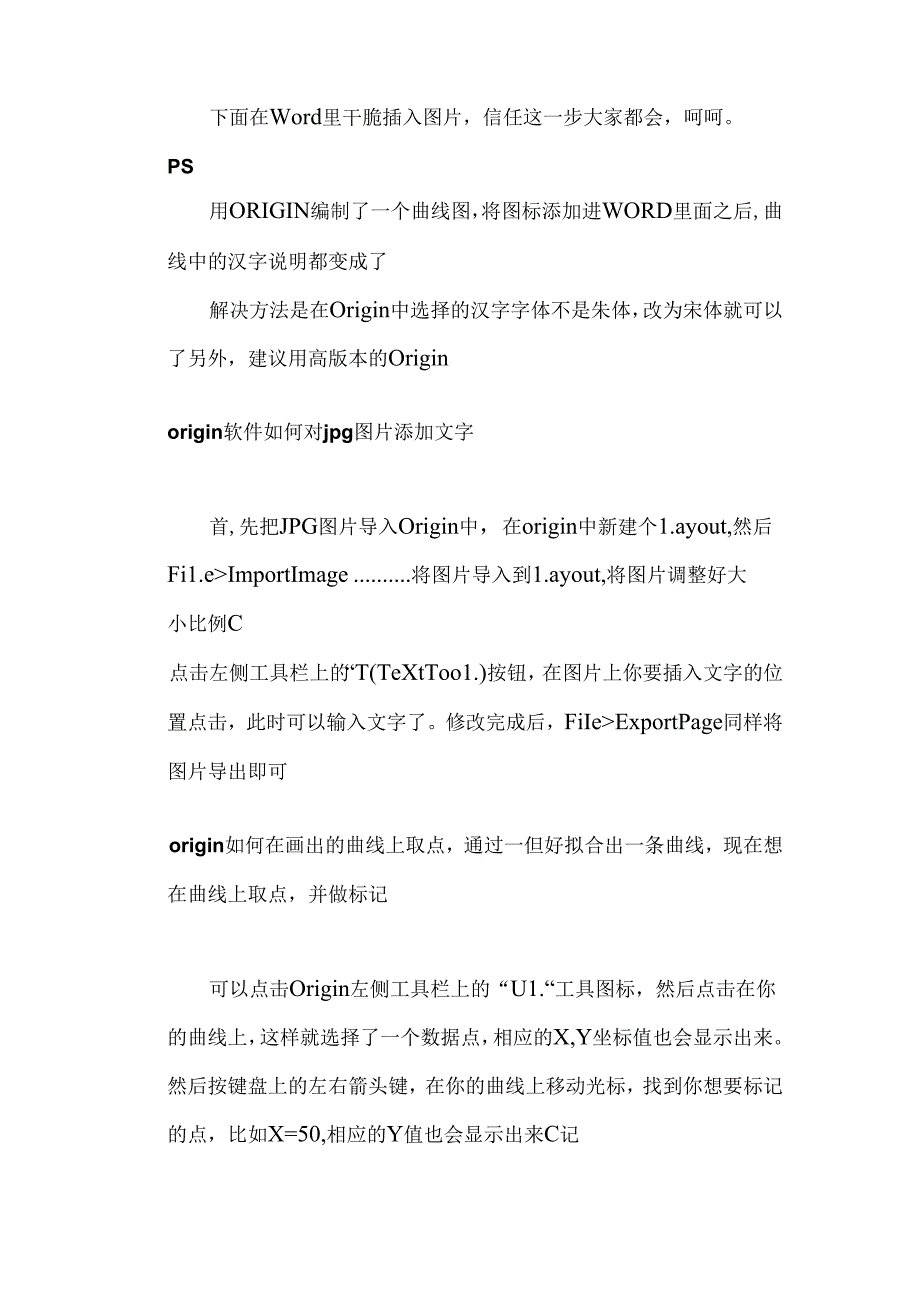

2、按CtrI+c,然后在Word里按Ctr1.+v,也就是万能的粘贴-复制J=还可以点击Origin菜单栏edit-copypage,然后在word里粘贴第三种方法略微麻烦点，Origin干脆保存ProjeCt,在WOrd里插入-对象-山文件创建-阅读，选择刚刚保存的opj格式的文件即可。2.图片格式Origin菜单栏page,保存的时候可以选择你要保存的类型，可以选择须要的格式，比如jpg、gif图片格式等，DP1.辨别率般设置为300就足够了。（我用的中文绿色版的，嘿嘿）下面在Word里干脆插入图片，信任这一步大家都会，呵呵。PS用ORIGIN编制了一个曲线图，将图标添加进WORD里面之后,
3、曲线中的汉字说明都变成了解决方法是在Origin中选择的汉字字体不是朱体，改为宋体就可以了另外，建议用高版本的Originorigin软件如何对jpg图片添加文字首,先把JPG图片导入Origin中，在origin中新建个1.ayout,然后Fi1.eImportImage将图片导入到1.ayout,将图片调整好大小比例C点击左侧工具栏上的“T(TeXtToo1.)按钮，在图片上你要插入文字的位置点击，此时可以输入文字了。修改完成后，FiIeExportPage同样将图片导出即可origin如何在画出的曲线上取点，通过一但好拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin左侧工

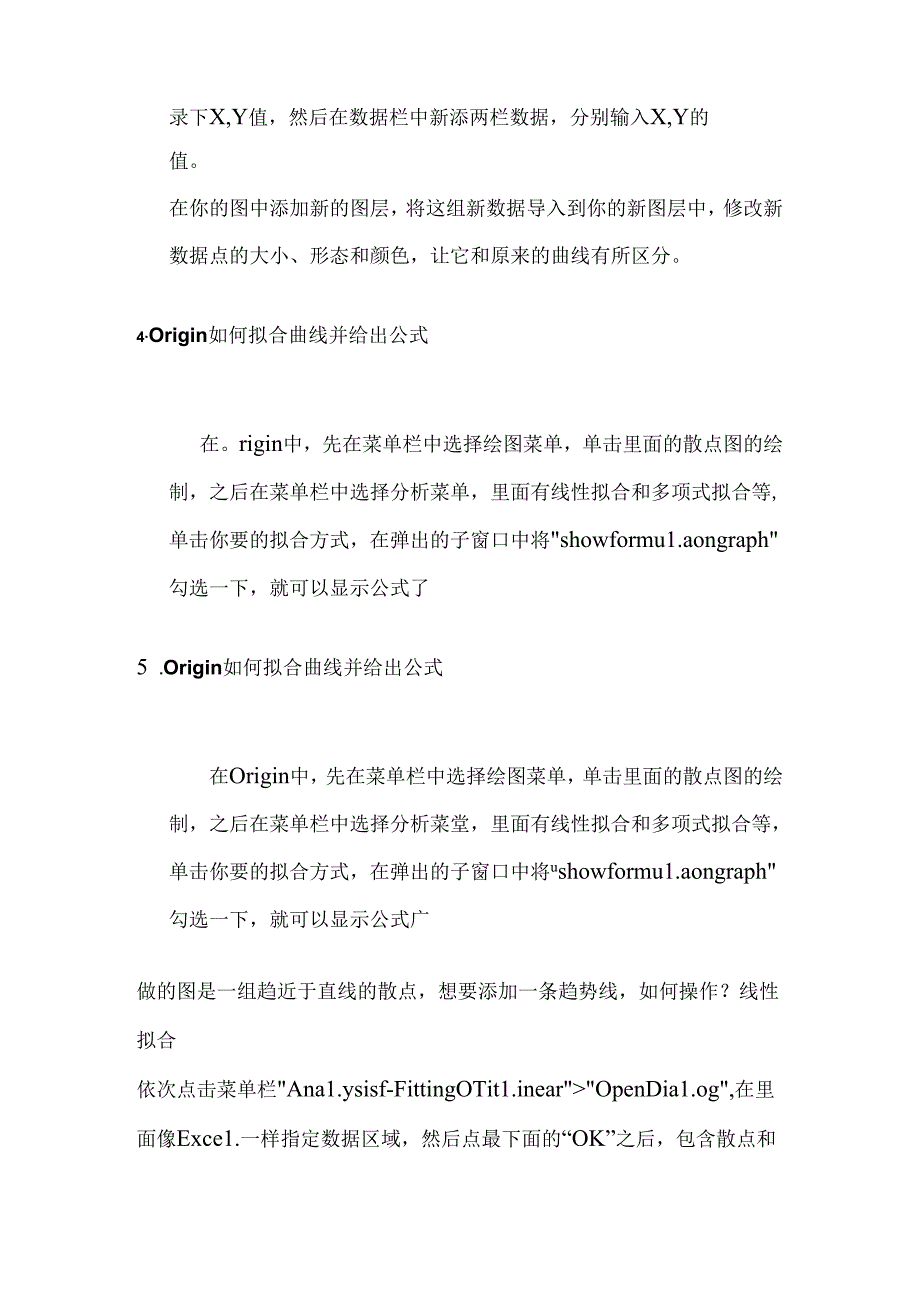

4、具栏上的“U1.“工具图标，然后点击在你的曲线上，这样就选择了一个数据点，相应的X,Y坐标值也会显示出来。然后按键盘上的左右箭头键，在你的曲线上移动光标，找到你想要标记的点，比如X=50,相应的Y值也会显示出来C记录下X,Y值，然后在数据栏中新添两栏数据，分别输入X,Y的值。在你的图中添加新的图层，将这组新数据导入到你的新图层中，修改新数据点的大小、形态和颜色，让它和原来的曲线有所区分。4Origin如何拟合曲线并给出公式在。rigin中，先在菜单栏中选择绘图菜单，单击里面的散点图的绘制，之后在菜单栏中选择分析菜单，里面有线性拟合和多项式拟合等,单击你要的拟合方式，在弹出的子窗口中将showf
5、ormu1.aongraph勾选一下，就可以显示公式了5 .Origin如何拟合曲线并给出公式在Origin中，先在菜单栏中选择绘图菜单，单击里面的散点图的绘制，之后在菜单栏中选择分析菜堂，里面有线性拟合和多项式拟合等，单击你要的拟合方式，在弹出的子窗口中将ushowformu1.aongraph勾选一下，就可以显示公式广做的图是一组趋近于直线的散点，想要添加一条趋势线，如何操作？线性拟合依次点击菜单栏Ana1.ysisf-FittingOTit1.inearOpenDia1.og,在里面像Exce1.一样指定数据区域，然后点最下面的“OK”之后，包含散点和直线的图就出来r6 .origin中
6、X和y之间有个对应函数关系，怎么输入这个函数宪在数据表中，用鼠标选中某一列后点击鼠标右键，弹出菜单。选SetCo1.umnVa1.ues,如下图。JiginPro8.632-bit-CUsersAdmiistrator(oPtotCtr1XHAEdHVwP1.otCo1.umnWodcsheetArMyU3Xu1.4eTArie1.9-BZU0382241086528203964930449014077041504313$60113437012061800038790219131006605811031848120005%130806961404&3S815074349160022261705
7、942218037465CopyCtf1CCopygpros*on)QrwA1.NCCopygdudmgbBWS)PasteCtrwVIns411De!OearM9RovIxMc“AsI“Co1.umnV*ufCtrwQSonCo1.umnISortWodcjbwtINCnVI1.iE.FrequencyCoUnUStitisbcsonCo1.Umn1.CotumnWdth.XKteZUn1.MdGMumnsIWS4min9Interva1.MaskCe1.tsbyConditionMovtCoUmsI然后在白色框中编辑你想好的函数关系式，式子中的“变量”用Co1.(i)代替，其中i是作为自变
8、盘的某一列。比如你用B(Y)作为自变Iih那么就写Co1.(B)0然后点击OK,就可以了。如下图:7 .同一X轴两个丫轴的方法是先建立一层，然后在层图标的右边右健点击添加新层的1.inkedRightY,这样新建的图层就是同一X轴。8 .用AddandArrange1.ayer这个吩咐产生新图层会造成图片输出时出现些问题，应当是软件的bug,解除方法是干脆选用多屏图的模版建立空文件再添加趋势线，输出时就没有问题。9 .两层图假如Y轴全部在左边可以运用坐标轴属性对话框中的左边小框中点选某层右边为丫轴，左边的取消C10 .用上面的方法可以使图的四周框起来。I1.用EXCE1.的数据作图时，可先作一
9、个图，然后在图层上添加一层，再选定好数据作另个图点击ADDP1.OT来添加另个曲线。12 .假如有三个座标轴，那么确定有两个座标轴要在同一边，这两个座标轴在添加图层创建时都在默认位置，是重控的。通过tit1.eSHormat属性页的axis中把right改为Fromrigth,在卜一面设定百分比就可以将座标轴平移开了。13 .通过运用A1.a1.ysis中的Smoothing工具可以把离散点浓缩为一条筒洁一些的曲线。14Date模式只要EXCe1.中是标准格式，可以在Origin中互通用。并且在作图显示数据时还会有TiCkIabIeStycDate右边还可方DiSPIay选项，可以改显示格式。
10、里面可选项custom自定义格式还可以在Too1.-Option中自已改。15.Origin不能自动识别12小时与24小时制，所以在复制Date数据到Origin时要先在Exce1.中把列的数据类型转化为Date并且是2001-3-70:00格式(24小时格式)，这样在Origin中才能连续的显示时间点的数据。16 .打开文件和保存文件在没有设置选项设定时每次都指向程序内，特别麻烦，可以在OPtiOn选项卡中更改指令。TrackChangCS复选柢意思是自动指标到上次打开过文件的路径，先取消这个设置.再自选UserSpecifiedPath并且钩选App1.yToA1.1.Groups即可更改
11、这一麻烦设定。17 .Origin可以画出一个给定函数的曲线吗？如我想在Origin上画出Y=4Exp(3x-6)的图像,又不想计算出一个个点的坐标,描成曲线.只依据函数式Y=4Exp(3x-6),能否用Origin干脆画出图像?可以，在工具栏上有一个函数作图按钮(标方曲线的)，点击后，打开一个函数定义对话框，在其中输入函数即可作图，假如图形不适合图形坐标，点击“Resca1.e”按钮即可。或者在graph中点击Addfunctiongraph。18Origin图片输出时有时会在最左边或右边有些竖横，导致输出图片中趋势线只占很小一部份，其缘由是在那些日期或横座标值处有横竖线。因为。rigin的
12、横竖线是锚定在横座标轴上的，当用模版画图时，横座标变了，这些线也就留在原处了。解决方法是把横座标移到当时的位置，删除这些线就行了。19 .曾经有一次做柱状图，按CTR+单个点，图属性中增加了这个点的属性，当输出图片时，这个图只占全图的四分之一的空间。Q.1HMht中的合根字符名弊事6g申第军方贰nMM-11.1JIeUIV1.,M1.fMM-cznnea承.Kf*un*JnMMMM-支。“伤U.d4ua11G1.feea1.跟分IM律UddH-tt：1.IiAieMm分例初M-tt7f1.开头可用0,IDOI3-M3的0(Mdd-VJRt*S、；婕.BMcc业、.5面*/分川持母yy-.WIW
13、-I.Ki殖分剂Hyy-7nc.升失彳的0m1X21皿.“先鹏；次.Q1.WtHHk1?小Nt1.的夏不,3113S保名SRIBtA-12HMH1.传。的小*友孝.和02.12HNX小火*第良不.S3”G。冷分剂R府。的小时&季餐02.IS分UIBN分第华47农1、345Ii专名图-分期打开女4傍。俯牙&不0222tt-bf7*.S345.KiItaeXII1.分KHw-JHH*nHX尔.0。？22的外CMQ妙。有心小做-卜；G小R*-G11ttRII字型。陶字4A.PB-eZ7UHM711&.(TAM.PMH中第分加冷不箧阳金住UttVt5Mu4*vMJVMS1.A痛AffH1.喇.MTaM
14、NMM*.乃.20 .留意自定义口期的第项的单引号要在字母后面，最终不能加单引号,例如yy-MM。21 .有时想对曲线上的数值进行标注，但点许多，通过添加文本一个个标注太奢侈时间，怎么办呢？目前找到的一个方法是把y值复制到另一列，作图时把这列作为标注来显.示出来就可以了。如下图:22 .换算IdiP=I像素/1.ine=】像素/2.54Cm=O.394像素/cm23 .杂志实际刊登图的大小般的双栏A4版面，单个栏的宽度般不超过35inc(8.9cm);双栏为7-7.5inc(17.8-19Cm)一般说大部分的图都是单栏水平放置，这样实际图的大小=3.5inc=89cm若一个图占据2个栏水平放置，图实际大小=7-7.5inc=17.8-19cm24 .图的设置为了避开输出的图形占据空间过大，在输出之前，可以依据单栏/双栏图的大小图的页面属性上设置图的大小：一般的单栏图1/4页：8cm*6cm;大一点的半页双栏图：20cm*15cm;最大的页图：30cm*20cm就可以/就可以不失真的清晰显示出来C25 .图的大小以120OdPi为例，图形体积简洁算法：一般的单色位图大小=长度Cm*宽度cm5.4K字节，比如：长宽10*5的大小为27k长宽20*10的大小为108k长宽30*20的大小为324K依据自
