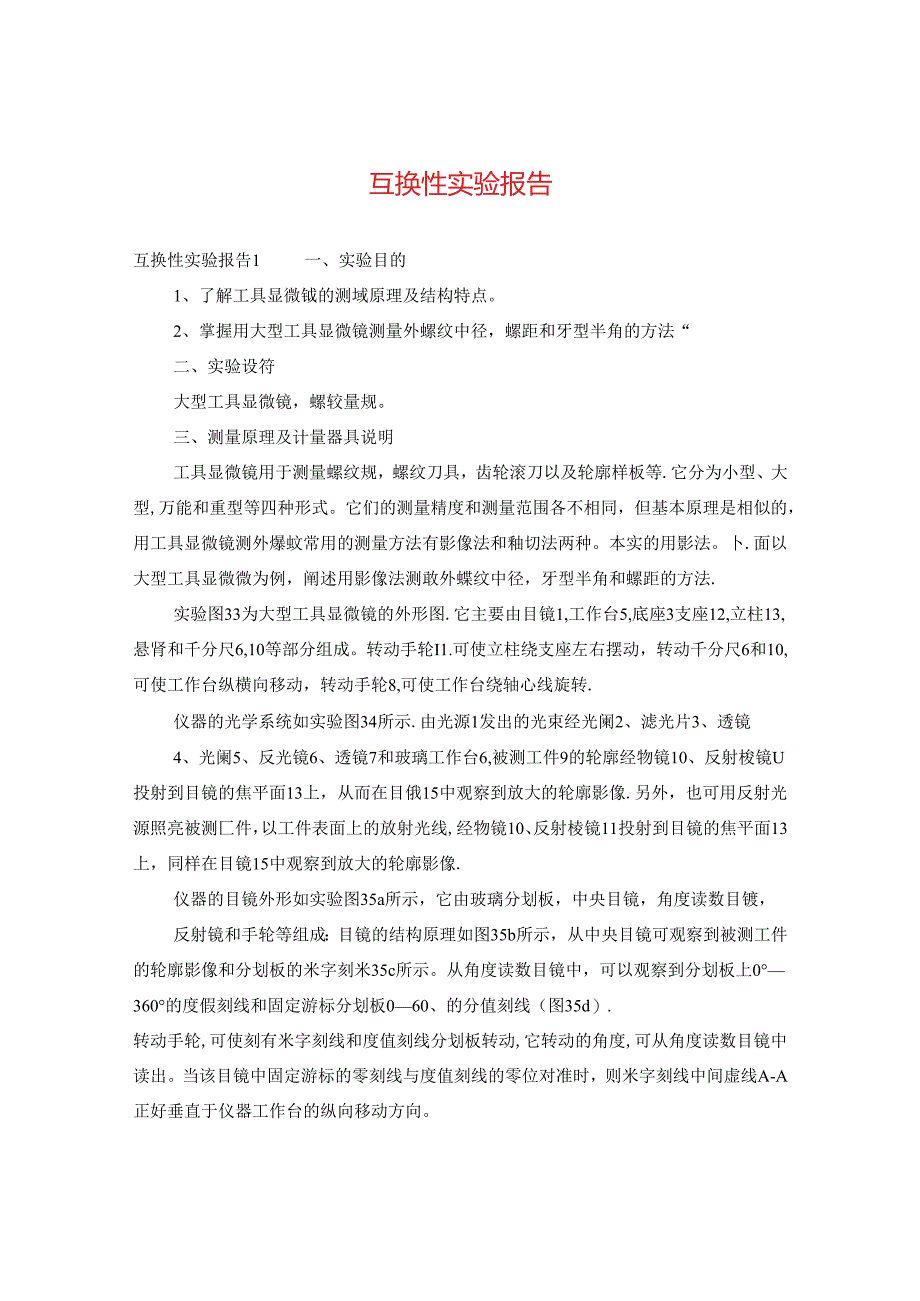

1、互换性实验报告互换性实验报告1一、实验目的1、了解工具显微钺的测域原理及结构特点。2、掌握用大型工具显微镜测量外螺纹中径，螺距和牙型半角的方法“二、实验设符大型工具显微镜，螺较量规。三、测量原理及计量器具说明工具显微镜用于测量螺纹规，螺纹刀具，齿轮滚刀以及轮廓样板等.它分为小型、大型,万能和重型等四种形式。它们的测量精度和测量范围各不相同，但基本原理是相似的，用工具显微镜测外爆蚊常用的测量方法有影像法和釉切法两种。本实的用影法。卜.面以大型工具显微微为例，阐述用影像法测敢外蝶纹中径，牙型半角和螺距的方法.实验图33为大型工具显微镜的外形图.它主要由目镜1,工作台5,底座3支座12,立柱13,悬
2、肾和千分尺6,10等部分组成。转动手轮I1.可使立柱绕支座左右摆动，转动千分尺6和10,可使工作台纵横向移动，转动手轮8,可使工作台绕轴心线旋转.仪器的光学系统如实验图34所示.由光源1发出的光束经光阑2、滤光片3、透镜4、光阑5、反光镜6、透镜7和玻璃工作台6,被测工件9的轮廓经物镜10、反射梭镜U投射到目镜的焦平面13上，从而在目俄15中观察到放大的轮廓影像.另外，也可用反射光源照亮被测匚件，以工件表面上的放射光线,经物镜10、反射棱镜11投射到目镜的焦平面13上，同样在目镜15中观察到放大的轮廓影像.仪器的目镜外形如实验图35a所示，它由玻璃分划板，中央目镜，角度读数目镀，反射镜和手轮等
3、组成：目镜的结构原理如图35b所示，从中央目镜可观察到被测工件的轮廓影像和分划板的米字刻米35c所示。从角度读数目镜中，可以观察到分划板上0360的度假刻线和固定游标分划板060、的分值刻线（图35d）.转动手轮,可使刻有米字刻线和度值刻线分划板转动,它转动的角度,可从角度读数目镜中读出。当该目镜中固定游标的零刻线与度值刻线的零位对准时，则米字刻线中间虚线A-A正好垂直于仪器工作台的纵向移动方向。四、实验步骤1、擦净仪器被测镶纹,将工件小心地安装在两顶尖之间，拧紧顶尖的固紧螺钉（要当心工件掉下砸坏玻璃工作台）。同时，检查工作台圆周刻度是否对准零位。2、接通电源，接反射照明灯时注意用变压器，3、
4、用调焦筒（仪器专用附件）调节主光源M图4一2）,旋转主光源外罩上的三个调节螺钉,直至灯能位于光轴中央成像清晰,则表示灯纹已经位于光轴上并在聚光镜2的焦点上。4、根据被测螺纹的尺寸，按表4-1选择光圈的大小，并加以调节。5、由于螺旋面对轴线是倾斜的,为了获得清晰的影像,转动手轮1于图4-D使立柱13帧斜一个角度,其大小按下式计算（要注意倾斜方向1也可由表42杳出。6、调郎目镜14、15的调节环（图42）,使米字刻线和度值，分值刻战清晰，松开螺钉15（图41）,旋转于柄16,调整仪器的焦距，使被测轮廊影像清晰若要求严格,可用专用的调焦棒在两顶尖中心线的水平面内调焦。然后，旋紧镶钉15。7、测量螺纹
5、主要参数：U）测量中径螺纹中径d2是一个收想圆柱的直径“该圆柱的母线通过牙型上沟俯和凸起宽度相等的地方C对于单线螺纹，它的中径也等于在轴械面内,沿着与抽线垂直的方向量得的两个相对牙型恻面间的距离。为了使轮廓影像清晰，需将立柱顺惹螺旋nPtan线方向帧斜一个螺旋升角,其值按卜式计算：d2式中:P一螺纹螺距（mm）;d一螺蚊中彳仝理论值（mm）;n一一螺纹纹数.测量:时，传动纵向T分尺10和横向T分尺6（见实验图33）,以移动工作台.使目镜中的A-A虚线与螺蚊投影牙型的侧重合（图4-4）,记下横向千分尺的第一次读数，然后，将显微镜立柱反射帧斜螺旋升角小，转动横向千分尺，使A-A虚线与对面牙皇轮廊里

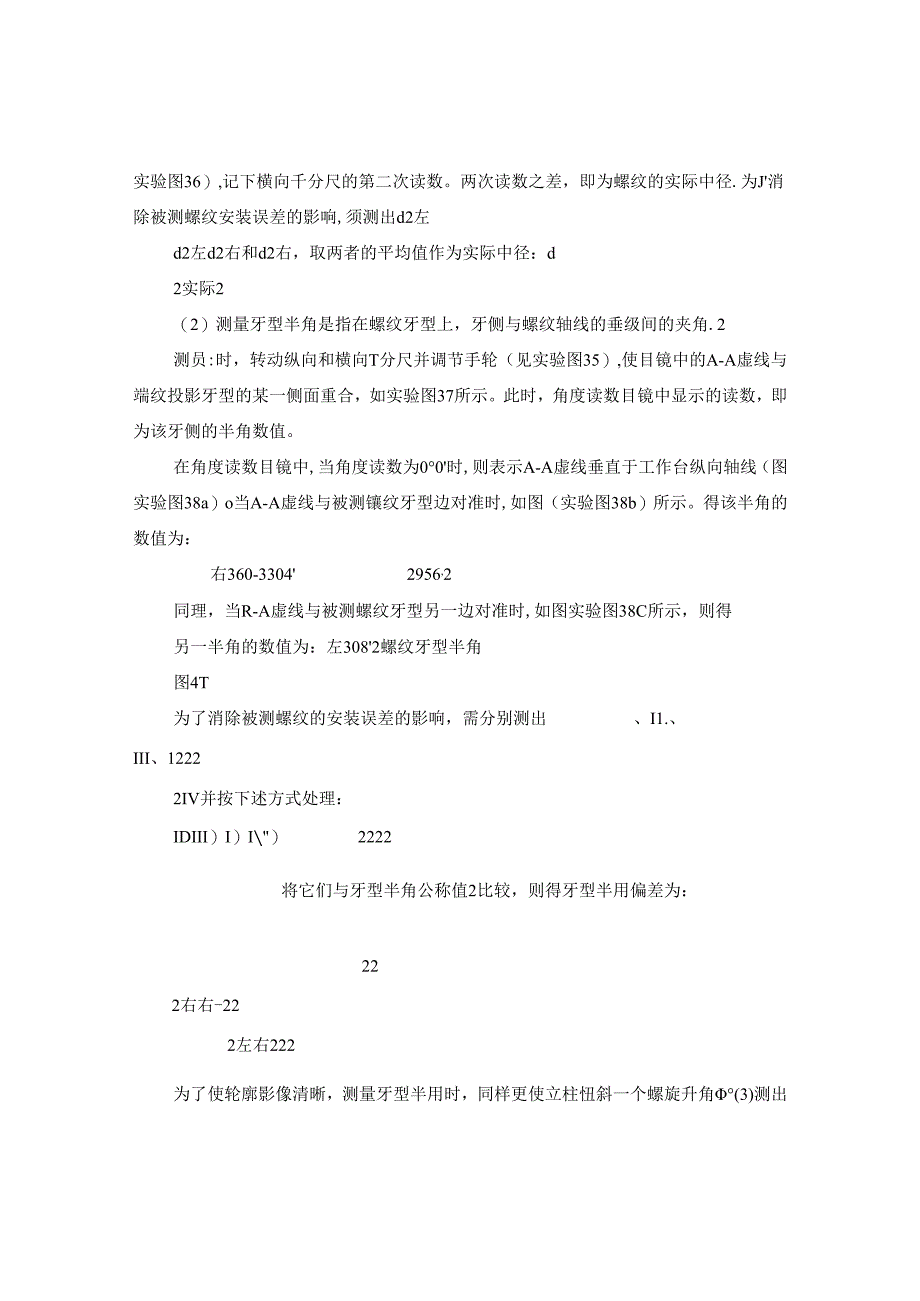

6、合（见实验图36）,记下横向千分尺的第二次读数。两次读数之差，即为螺纹的实际中径.为J消除被测螺纹安装误差的影响,须测出d2左d2左d2右和d2右，取两者的平均值作为实际中径：d2实际2（2）测量牙型半角是指在螺纹牙型上，牙侧与螺纹轴线的垂级间的夹角.2测员:时，转动纵向和横向T分尺并调节手轮（见实验图35）,使目镜中的A-A虚线与端纹投影牙型的某一侧面重合，如实验图37所示。此时，角度读数目镜中显示的读数，即为该牙侧的半角数值。在角度读数目镜中,当角度读数为00时,则表示A-A虚线垂直于工作台纵向轴线（图实验图38a）o当A-A虚线与被测镶纹牙型边对准时,如图（实验图38b）所示。得该半角的
7、数值为：右360-33042956,2同理，当R-A虚线与被测螺纹牙型另一边对准时,如图实验图38C所示，则得另一半角的数值为：左3082螺纹牙型半角图4T为了消除被测螺纹的安装误差的影响，需分别测出、I1.、III、12222IV并按下述方式处理：IDIII）I）I）2222将它们与牙型半角公称值2比较，则得牙型半用偏差为：222右右-222左右222为了使轮廓影像清晰，测量牙型半用时，同样更使立柱忸斜一个螺旋升角(3)测出螺距螺距P是指相邻两牙在中径线上对应两点间的轴向距离。测量时，转动纵向横向千分尺，以移动工作台，利用目镜中的A-A虚线与线纹投影牙型的一他理合，记卜.纵向千分尺第一次读数
8、。然后，移动纵向工作台，使牙型纵向移动几个螺距的长度，以同恻牙形与目镜中的A-A虚线重C记下纵向T分尺第二次读数.两次读数之差。即n为个螺距的实际长度(如实验图39所示为了消除被测螺纹安装误差的影响，同样要测量出nP左实和nP右实然后，取它们的平均值作为螺纹n个摞距的实际nP左实nP右实尺寸：nP2n个爆距的累积偏差为：PnP实-nP,按图样给定的技术要求，判断被测堪纹塞规的适用性。一、实验结果测量中径d2左=56.1912-43.2799=12.9113d2右=56.1912-13.3218=12.8694取两者的平均值作为实际中径：(12实际d2左0,160mm故测量存在误差。(2)测量牙
9、型半角=2849HI=360-3308=2952,I22II=3017IV=360-33016,=294422按下述方式处理:2左I1.IV22920302右【2III230。30”22左左一=2920,30-30=3930222右右-=30430-30=302左右393030,2220,=22牙型半角出现20的偏差了。(3)测量螺距nP左实nP右实128.7155-122.7457=5.9698127.9497-121.9778=5.9719n个爆距的实际尺寸：取它们的平均值作为螺蚊nP实nP左(实)nP右(实)2=5.97085n个摞距的累枳偏差为：5.97085pnp实np=3六、误差分
10、析一、测量中径测出来的数据计匏后，该螺纹的中径偏大：工具显微镜老旧人从而使测量数据偏差更大：测量时，操作不规范,可能在测量中使工件动了；在读数的时候，没有按照规范的读书方法来读数；工件老旧了。(2)测量牙型半角工件老化，生锈广读数时，出现偏差。(3)测出螺距工件老化，生锈了：测量时，操作不规范，可能在测量中使工件动了；在读数的时候，没有按照规范的读书方法来读数.互换性实验报告2、实脸目的1、解立式光学计的偏量原理及使用方法2、加深理解测量仪涔和测量方法的常用术语四、测域示意图：IIIIiII11III五、测量步骤：1、根据基本尺寸选择量块2、立式光学计调零3、把被测轴放上工作台前后推动，读取最大值4、把被测轴转动90度，用同样的方法测同一截面数值5、以同样的步骤测另外两个截面的数值6、取以上六个数值的平均值作为被测轴的实际尺寸八、思考题：1、用立式光学计测量塞规属干什么测量方法？2、绝对测量和相对测量各有什么特点？3、什么是分度值？刻度间距？4、仪器的测出范困和刻度尺的示值范困有何不同？
