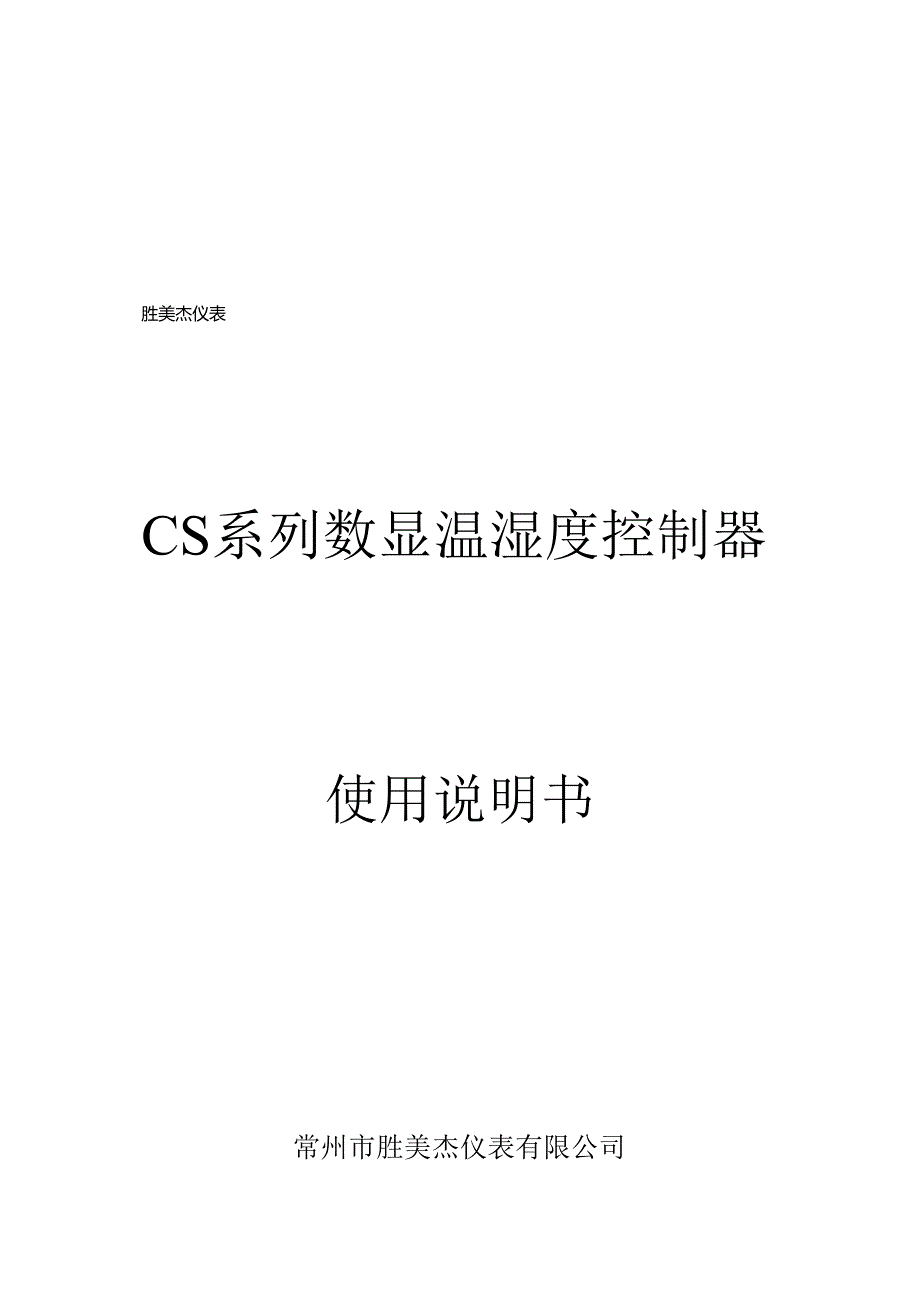

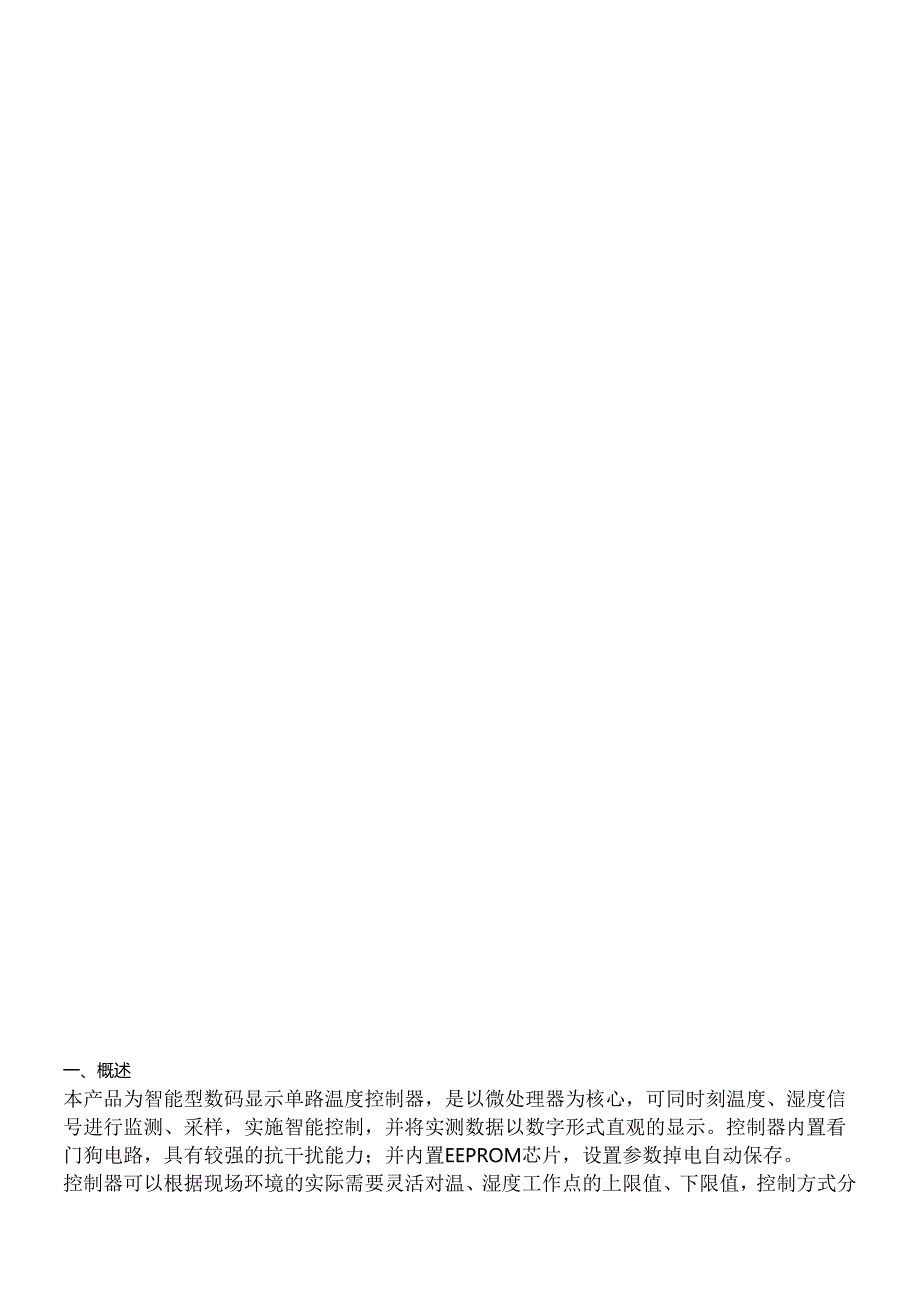

1、胜美杰仪表CS系列数显温湿度控制器使用说明书常州市胜美杰仪表有限公司一、概述本产品为智能型数码显示单路温度控制器，是以微处理器为核心，可同时刻温度、湿度信号进行监测、采样，实施智能控制，并将实测数据以数字形式直观的显示。控制器内置看门狗电路，具有较强的抗干扰能力；并内置EEPROM芯片，设置参数掉电自动保存。控制器可以根据现场环境的实际需要灵活对温、湿度工作点的上限值、下限值，控制方式分别进行设置。可适应现场对环境温、湿度的监控需要。另外，控制器还具有时间控制输出功能，可实现时间、自动两种工作状态切换。本产品广泛应用于各种电气设备。通过对外围设备的控制，有效控制应用设备的环境温度和湿度，实现了

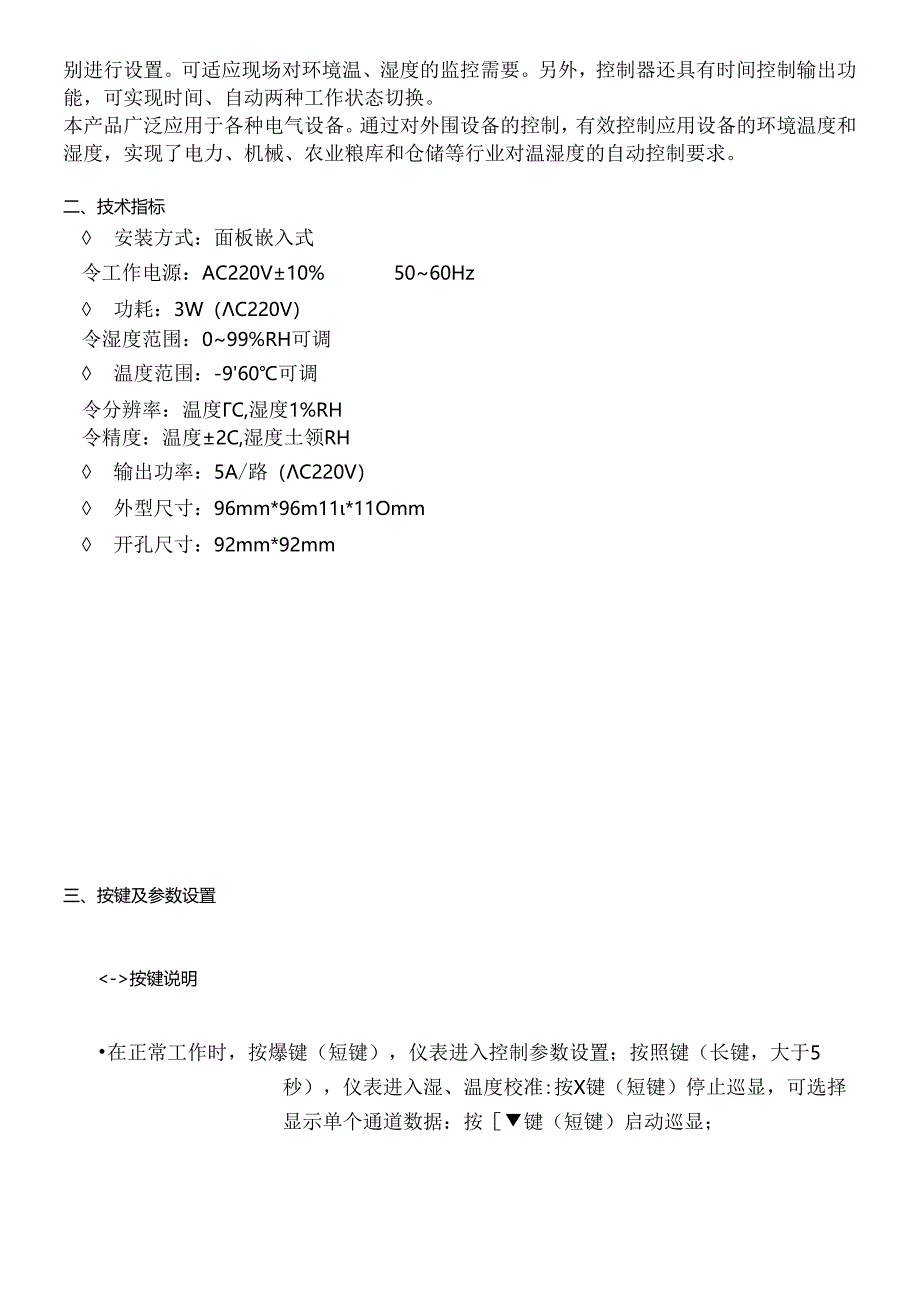

2、电力、机械、农业粮库和仓储等行业对温湿度的自动控制要求。二、技术指标 安装方式：面板嵌入式令工作电源：AC220V10%5060Hz 功耗：3W（C220V）令湿度范围：099%RH可调 温度范围：-960可调令分辨率：温度C,湿度1%RH令精度：温度2C,湿度土领RH 输出功率：5A/路（C220V） 外型尺寸：96mm*96m11*11Omm 开孔尺寸：92mm*92mm三、按键及参数设置按键说明在正常工作时，按爆键（短键），仪表进入控制参数设置；按照键（长键，大于5秒），仪表进入湿、温度校准:按X键（短键）停止巡显，可选择显示单个通道数据：按键（短键）启动巡显；在参数设置.时,湿度下限值
3、，其差值为控制回差）O设置工作时间：数码管显示如右图所示：“FC表示喷雾时间，“*”为工作时间值（单位分钟，范围099）,按区健可修改时间值。按m键保存数据，并自动进入下一参数设置。设置间隔时间：数码管显示如右图所示：“FF”表示间隔时间，“*”为间隔时间值（单位分钟，范围099）,按W回键可修改时间值。按厩键保存数据，并自动进入下一参数设置。设置第二通道参数（c2”表示为当前空1为第二通道参数.）设置湿度下限：在正常工作时，按翩健，控制器进入设置状态；此时设置指示灯亮，数码管显示如右图所示：“H1.：表示湿度卜限标识，“*”为湿度下限值（范围：099%RH）,按以IV键可修改湖度下限值。按0
4、键保存数据，并自动进入下一参数设置。设置湿度上限：数码管显示如右图所示：“叫”表示海度上限标识，*”为湿度下限值（范围：09舞RH）,按V键可修改湿度下限值。按腐键保存数据，并自动进入下参数设置。（湿度上限值湿度下限值，其差值为控制回差）设置工作时间,数码管显示如右图所示：44ECw衣示喷雾时间，“*”为工作时间值（单位分钟，范围099）,按W键可修改时间值。按般健保存数据，并自动进入下一参数设置。设置间隔时间：数码管显示如右图所示：“FF”表示间隔时间，“*”为间隔时间值（单位分钟，范围099）,按区键可修改时间值。按fW键保存数据，并自动进入卜.一参数设置.0设置第三通道参数（c3”表示为
5、当前设置为第三通道参数）设置湿度下限，在正常工作时，按腐键，控制器进入设置状态；此时设置指示灯亮，数码管显示如右图所示：“用：表示海度下限标识，“*”为湿度下限值（范围：099%RH）,按以乐键可修改湿度下限值。按晚键保存数据，并自动进入下一参数设置。令设置湿度上限，数码管显示如右图所示：“HH”表示湿度上限标识，*”为湿度下限值（范围：099$RH）,按*V键可修改湿度下限值。按聘键保存数据，并E1.动进入下一参数设置。（湿度上限值湿度下限值，其差值为控制回差）令设置工作时间：数码管显示如右图所示：“FC”表示喷雾时间，“*”为工作时间值（单位分钟，范围099）,按WW键nJ修改时间值。按麟
6、键保存数据，并自动进入卜.一参数设置。设置间隔时间：数码管显示如右图所示：“FF”表示间隔时间，“*”为间隔时间值（单位分钟，范围099）,按WIV键可修改时间值。按翻键保存数据，并自动进入下一参数设置。设置温度下限：数码管显示如右图所示：“T1.表示温度卜.限标识，*”为温度下限值（范围060）,按万回键可修改温度下限值。按照键保存数据，并自动进入下一参数设置。令设置温度上限，数码管显示如右图所示：“TH”表示温度上限标识，*”为温度上限值（范围060）,按M键可修改温度上限值。按照键保存数据，并自动退出参数设置状态。（温度上限温度下限，其差值为控制回差）系统参数设置_在正常工作时，按翩键5
7、秒以上，仪表显示如右图所示：按W键输入正确的密码后，控制器进入湿度、温度校准设置状态，此时设置指示灯亮。设置1通道湿度校准值：数码管显示如右图所示：“HC表示湿度校准，“*为湿度校准值（范围：-99%RH）,按FW键可修改湿度校准值。“c1.”表示为当前设置为第一通道参数.按IB键保存数据，并自动进入下一参数设置。设置1通道温度校准值：数码管显示如右图所示：“ic”表示温度校准，：*为湿度校准值（范围：-99C）。按万乐键可修改湿度校准值。按点键保存数据，并自动进入第二通道湿度校准.。设置2通道湿度校准值，数码管显示如右图所示：“HC表示湿度校准，“*为湿度校准值（范围：-99RH）。按摩（V
8、键可修改湿度校准值。按三键保存数据，并H动进入下一参数设置。设置2通道温度校准值：数码管显示如右图所示：“tc”表示温度校准，“*为湿度校准值（范围：-99C）。按万回键可修改湿度校准值。按厥键保存数据，并自动进入第三通道湿度校准.。设置3通道湿度校准值：数码管显示如右图所示：“HC”表示湿度校准，“*为湿度校准值（范围：-99%RH）O按AV键可修改湿度校准值。按修习键保存数据，并自动进入下一参数设置。设置3通道温度校准值：数码管显示如右图所示：“tc”表示温度校准，“*为湿度校准值（范围：-99C）。按万N键可修改湿度校准值。按腐键保存数据，并自动进入下一参数设置。令设置巡显时间间隔，数码
9、管显示如右图所示：“ti”表示时间间隔，“*”为间隔时间值（范围：199秒）。按9N键可修改间隔时间值。按飕键保存数据，并自动进入下一参数设置。设置信号输入通道数：数码管显示如右图所示：“Cn”代示信号输入通道数，“*”为间隔时间值（范围：23秒）。按区键可修改间隔时间值。按解键保存数据，并自动进入下一参数设置。设置密码I显示如右图所示，“P0”表示密码设置，“*为密码值（范围：09999）.按区键可修改密码值。按腐键保存数据，并自动退出参数设置，密码修改后,下次进入参数设置时即生效）四、控制器工作描述控制器上电后，快速显示（T9,显示完毕后，进入自动控制状态：指示灯描述 设置指示灯：当控制器
10、进入设置状态后，该指示等亮； 温度指示灯：当加温输出时，该指示灯亮； 湿度指示灯：当加湿输出时，该指示灯亮；O手动指示灯：当控制器进入手动控制时，该指示灯亮。 门指示灯：当显示温度一时，该指示灯亮。 T2指示灯：当显示温度二时，该指示灯亮。 T3指示灯：当显示温度三时，该指示灯亮。自动控制当开机时间设置为“0”时，控制器处于自动控制状态。湿度控制：当实际湿度V湿度下限时，对应继电器触点闭合输出。对应的湿度指示灯点亮；当实际湿度湿度上限时，对应继电器触点释放；温度控制：当实际温度V温度下限时，对应继电器触点闭合输出。对应的温度指示灯点亮；当实际温度温度上限时，对应继电器触点释放；注：温度3接水箱
11、温度（水箱温度传感器接端子7和10）时间控制当该路开机时间设置大于“0时，控制器进入时间控制状态。控制器根据仪表设定的时间控制输出：开机时间（输出）间隔时间（停止）开机时间（输出）间隔时间（停止）循环输出。进入参数设置，将开机时间设置为“0时，控制器恢复臼动控制状态。-手动控制在臼动状态下，按脑键，控制器进入手动控制模式，手动指示灯亮，控制器强制进行加湿。再按噩键，控制器退出F动控制模式，进入自动控制模式，F动指示灯灭。五、控制器与传感器接线示意图（产品代码：CS-3FS3型）,湿度传感器汴黄湿度传壁器HZ1.NU1.濯w第!I1.觥三常州市胜美杰仪表有限公司地址:常州市新北区泰山北209号电话：0传；3
