1、mS公阙YO%/能源综合利用专家五星级酒店中心空调（直燃机）方案书演大连三洋制冷有限公司2014年04月28日文件目录一、企业及项目概况3二、遵守规范3三、设计方案与机组选定4四、直燃机运行费用分析5五、三洋直燃机技术优势分析105.1 优化机组设计105.2 G型直燃机突出特点12六、典型业绩介绍15一、企业及项目概况项目为一五星级酒店，酒店面积为5万平米，须要考虑夏季制冷和过渡季节供暖，另外还需考虑-4万平米地卜车库的冬季协助供暖问题。二、遵守规范2.1 中华人民共和国能源法；2.2 国家发展改革委员会有关产业政策、节能政策和法规；2.3 漠化锂汲取式冷（温）水机组平安要求GB18361-

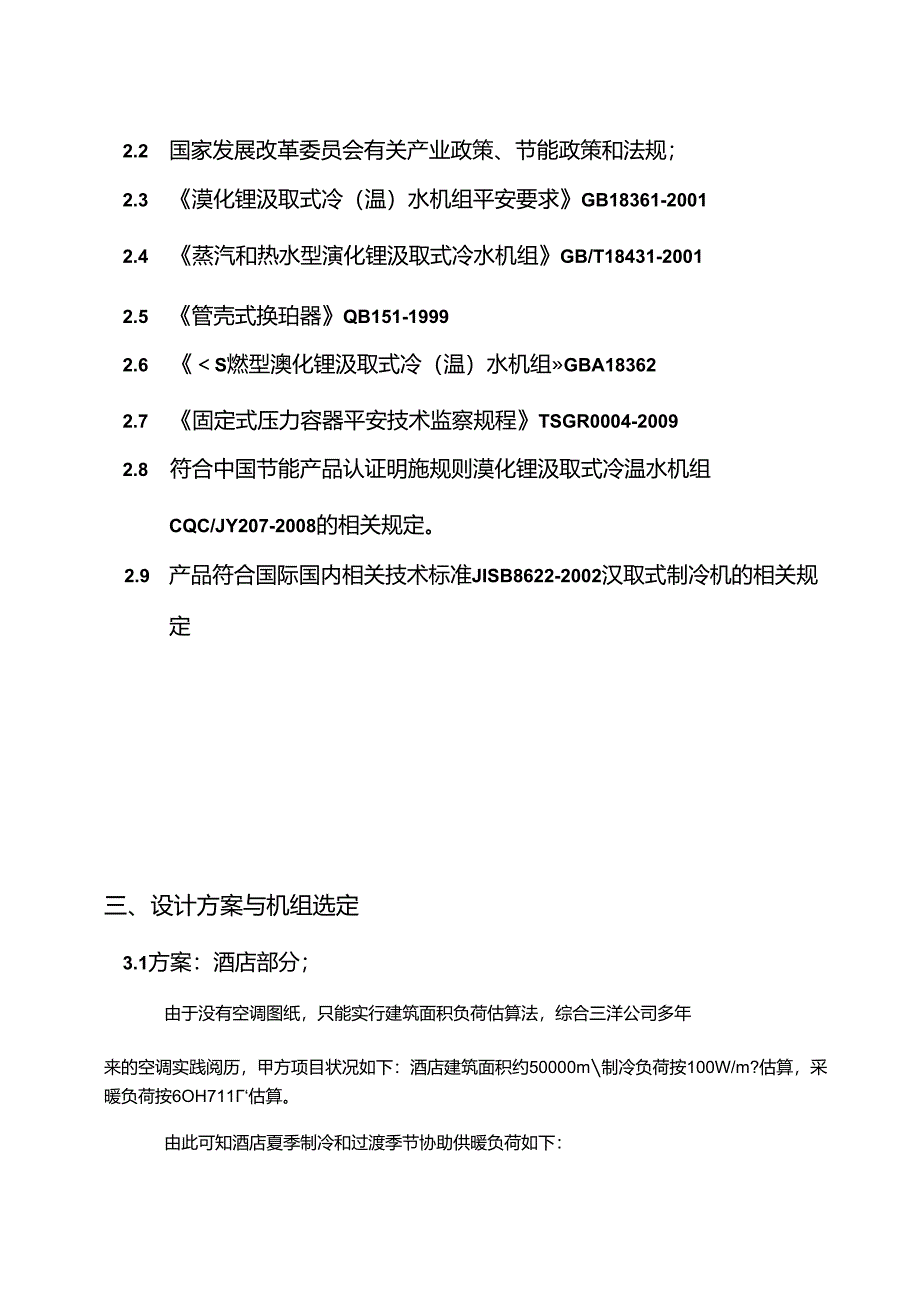

2、20012.4 蒸汽和热水型演化锂汲取式冷水机组GB/T18431-20012.5 管壳式换珀器QB151-19992.6 S燃型澳化锂汲取式冷（温）水机组GBA183622.7 固定式压力容器平安技术监察规程TSGR0004-20092.8 符合中国节能产品认证明施规则漠化锂汲取式冷温水机组CQC/JY207-2008的相关规定。2.9 产品符合国际国内相关技术标准JISB8622-2002汉取式制冷机的相关规定三、设计方案与机组选定3.1方案：酒店部分；由于没有空调图纸，只能实行建筑面积负荷估算法，综合三洋公司多年来的空调实践阅历，甲方项目状况如下：酒店建筑面积约50000m制冷负荷按10
3、0W/m?估算，采暖负荷按6OH711估算。由此可知酒店夏季制冷和过渡季节协助供暖负荷如下：冷负荷：50000m-100Wm2=5000KW:暖负荷：50000m260Wm2=3000KWo4万平米地下车库协助供暖负荷按：40W/3估算，可知暖负荷为：暖负荷：40000m240Wm2=1600KW由此可知，总暖负荷为：总暖负荷：3000+1600=4600KW机组选型方案：针对以上的制冷和供暖负荷需求，充分考虑到系统运行的稳定性，选用自然气型机组，依据以上负荷对应三洋机组，我公司举荐如下方案：1、选用大连三洋两台DG-53M1燃气型直燃机，满意夏季制冷和冬季供暖,一机两用；举荐如卜.方案:项目
4、酒店部分机组型号DG-53GIM直燃机两台单台直燃机组制冷量2500KW/O单台直燃机组供暧量2427KWf?单台直燃机组电机功率9.6KW/台机组总制冷址5000KW机组总供暖员4854KW机组实惠报价188万元/台机组实患报价合计376万元说明：以上对应机组选型完全满意贡方酒店的夏季制冷、过渡季节协助供暖及地下车库协助供暧的需求。四、三洋直燃机节能性（运行费用）分析4.1综述t三洋设备的节能性阐述是建立在只考虑制冷机本体的状况下，同时对比同行业中综合水平较高的前提下进行的。其中在澳冷机启动和停止可分别实现节能50%,40%以上。机组正常运转时（部分负荷调整实现节能5%以上，由此得出可实现综
5、合节能10%以上.详细的节能措施和手段如下：1、50年澳冷机研发设计、制造、运用的阅历集成，研发和制造真燃机的历史领先行业22年:板先22年JS公SI1SANYOur-w*8冬*aI?!2、新型专利冷剂热回收装置的采纳3、新型高效热交换热器的采纳4、新型高效换热管的采纳5、上筒内国真空隔热U6、内践冷剂自适应装置，对应负荷的改变，能量自动储存和择放，达到负分负荷的最佳节能，同时使机组的启停时间大负的较少。7、针对部分负荷设计，使运行负荷与能源消耗最佳协作，实现节能运转。8、冷却水的高、低温经济设计，更适合夜间、过渡季节制冷的节能（冷却水温度改变较大的场所）.9、新型速度型PID限制、专用的微电
6、脑限制系统10、先进的流程设计，更有利于机组的负荷调整针对行业状况，以下就本项目中商场选用燃气直燃机进行节能性分析4.2对比的数学模型和能源条件为便利说明问期,参考同类建筑的特性和运用要求,建立以下数学模型进行方案分析:1 .能源价格：自然气：3.2元/Nm（热值8500Kca1./Nmj）电：1.0元/kWh2 .机组的制冷负荷条件按美国AR1560标准进行IP1.V=0.01A+0.42B+0.45C+0.12DA-1期时的COPB-75%时的COPC50%时的COPD-25$时的COP按以上负荷分布规律来进行全年制冷运行费用的分析.3 .日运行时间为8小时，4 .年制冷运行时间按90天计
7、算；5 .年采暖运行时间按过渡季节50天，地下车库按120天计算：6 .运行费用包含主机设备相关的燃气消耗、电气消耗、不包含末端系统如水泵（冷水泵、热水泵、冷却水泵）、冷却塔等相关能耗：7 .主机主要技术参数：按酒店部分计算项目酒店部分机组型号DG-53G1.M两台8.直燃机般配置及能源消耗依据一般状况，选取相同的系统附属设备（泵、塔），能耗如下:比较项目燃气消耗量NmVh电力消耗址Kw直燃机制冷酒店部分1929.6直燃机采暖酒店一地下车库部分2627.84.3运行费用计售与分析基丁4.2建立的数学模型，针对本项目直燃机运行特性，运行费用分析基于以下几点:1、制冷期正常运行（部分负荷）费用2、
8、采暖期运行费用4.3.1 正常运行费用分析I为便于分析，使分析运行费用与实际更加贴合，现采纳美国ARI560标准中的部分负荷分析怯。1、大连三洋产品的部分负荷特性和负荷曲线:D燃气消耗率部分负荷曲线：燃气消耗率(%)耍浦新率%,由航的1.冷水出口邃*rcBJ定即冷负甚（%）2冲却水入n；Bf1.t2）电力消耗率部分负荷曲线:1002、依据以上部分负荷性能曲线可知，当机组在部分负荷点运行时，其夏季制冷期主机能源消耗率列表如下:系数燃气消耗率燃气消耗量NmVh电气消耗率电气消耗量kW制冷负荷三洋三洋三洋三洋A100%100%192100%9.6B75%64%122.970%6.7C50%39%74
9、.956%5.4D25%21%40.342%4.03、年制冷期总自然气消耗量及电气消耗量依据下列公式:Q=0.01+0.42B-0.45C+0.12D由此得出如下表格：直燃机年制冷季运行费用：项目酒店部分直燃机制冷季燃气量132572m3h直燃机制冷季燃气费用42.4万元直燃机制冷季电力消耗量8295KW直燃机制冷季电力费用0.8万元年制冷费用合计43.2万元4.3.2采暖期运行费用对比冬季采暖期能耗曲线接近1:1.采暧能源消耗量与采暧负荷成正比，结合多年来的暖通空调运行阅历，计算如下：项目酒店过渡季节供暖直燃机酒店过渡季采暖燃气量129600m3h直燃机酒店过渡季采暖燃气费用4I.5万元直燃
10、机酒店过渡季采暖电力消耗量624()KW直燃机酒店过渡季采暖电力费用0.6万元酒店过渡季采暖费用合计42.1万元地下车库冬季供暖费用计算:项目地卜车库冬季供暧直燃机地下车库采暖热气量165815m3h直燃机地下车库采暖燃气费用53.1万元直燃机地卜.车库采暧电力消耗量7488KW直燃机地下车库采暖电力费用07万元地下车库采暖费用合计53.8万元4,33年运行费用统计:项目酒店部分制冷正常运行费用(万元)42.1采暖期运行费用(万元)42.1+53.8=95.9合计(万元)138说明：直燃机房可放置在地面或地下一层，机房面积约200平米。须要考虑烟道的版位机组尺寸长嚏*高(m):5.7*3.3*
11、3.3。三用机组尺寸长R*iS(m):5.7*3.3*3.8。分体运输尺寸长噗*高(m)：5.7*1.7*3.3o五、卫生热水制备卫生热水可采纳优势简述G型溪化锂汲取式制冷机是日本三洋50多年的滨冷机设计、制造阅历及当今最新科技的结晶，三洋创建性的推出本型制冷机，再次把中国浸冷机的革命推向了一个崭新的天地。追求高效率，稔定性，高精度限制，实现机组佳的节能运行和无人化管理C与传统的浸冷机相比，G型浸冷机具有以下突出的技术优势：5.1 优化机组设计：M高新技术专利技术的应用，进一步提高机组的牢靠性和高性能：b快速热态平衡循环技术，具有节能、缩短启停时间、管路阻力小、溶液易调整、不汽化、泵配置小、腐
12、蚀少、变频精度高等优点；*冷态再生技术，温度浓度低、平安运行、溶液循环员少、节能、腐蚀少、不易结晶、缩短启停时间：4内置冷剂自适应蓄冷装置：冷媒箱增容设计，增大冷剂存放量，实现负荷的自适应、蓄冷、缩短启停时间、适应更低的冷却水入口温度、削减热损失、防止泵汽蚀：I结构设计优化b压力双重隔离技术：保证压力的相对独立，保证机组良好的启动、运行和停止的特性，有利于节能：h防浓淡电化学腐蚀技术：左右有效隔离，防止将蚀：b上卜.筒内置真空隔热层：削减内部热损失、节约热源消耗：AI选材进一步改善,大大提高换热性，降低能耗1 .高温再生器核态沸膊技术，更加使沸膊传热强化：2,溟冷机换热模式的创新-蒸发器膜状换
13、热新技术，强化传质：3、降膜汲取技术：保证气流通路、汲取效果好、汲取强度大、稀溶液浓度更低、适应更低的冷却水温度：4、亲气快速凝珠技术：珠状换热放热系数大、充分利用潜热：5、新型高效管的采纳：依据溪冷机各容器换热机理及工作条件，三洋始终坚持有针对的运用多形态，多材质换热管的选材理念，在G型机中蒸发器采纳专利高效的磁花管（竹节式结构、自带膨胀结）；6、新型防腐不锈钢淋板：防腐蚀：7 .特别结构用钢板：全面解决：全面腐蚀、局部刷蚀、晶间腐蚀、应力腐蚀,热应力、耐高温等；8、专利帕卡工艺：去除零部件及筒体内表面表面的铁锈、油愦、形成皮膜9、高效换热管的加工工艺：不同形态不同材质的高效管的生产检测：A
