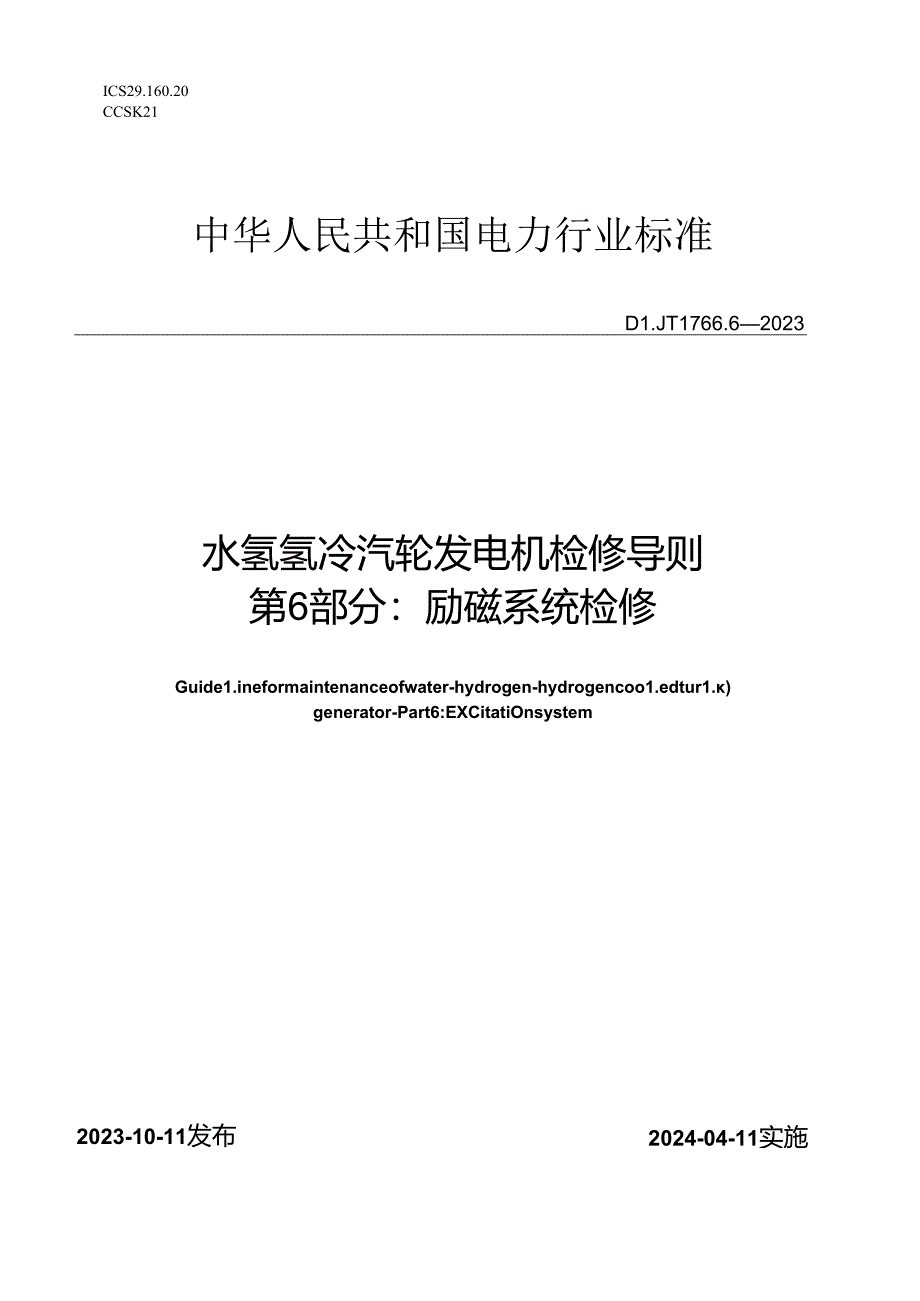

1、ICS29.160.20CCSK21中华人民共和国电力行业标准D1.JT1766.62023水氢氢冷汽轮发电机检修导则第6部分：励磁系统检修Guide1.ineformaintenanceofwater-hydrogen-hydrogencoo1.edtur1.)generator-Part6:EXCitatiOnsystem2024-04-11实施2023-10-11发布国家能源局发布前吉I1.I袍用I2规范性引用文件13术语和定义14贝g15励磁系统元部件检查及元部件试验16励屈机无部件检变及无部件试验37勘磁变压零元部件检查及元部件试5金4附录A（规范性）发电机勘磁系统各级检修所对应的试

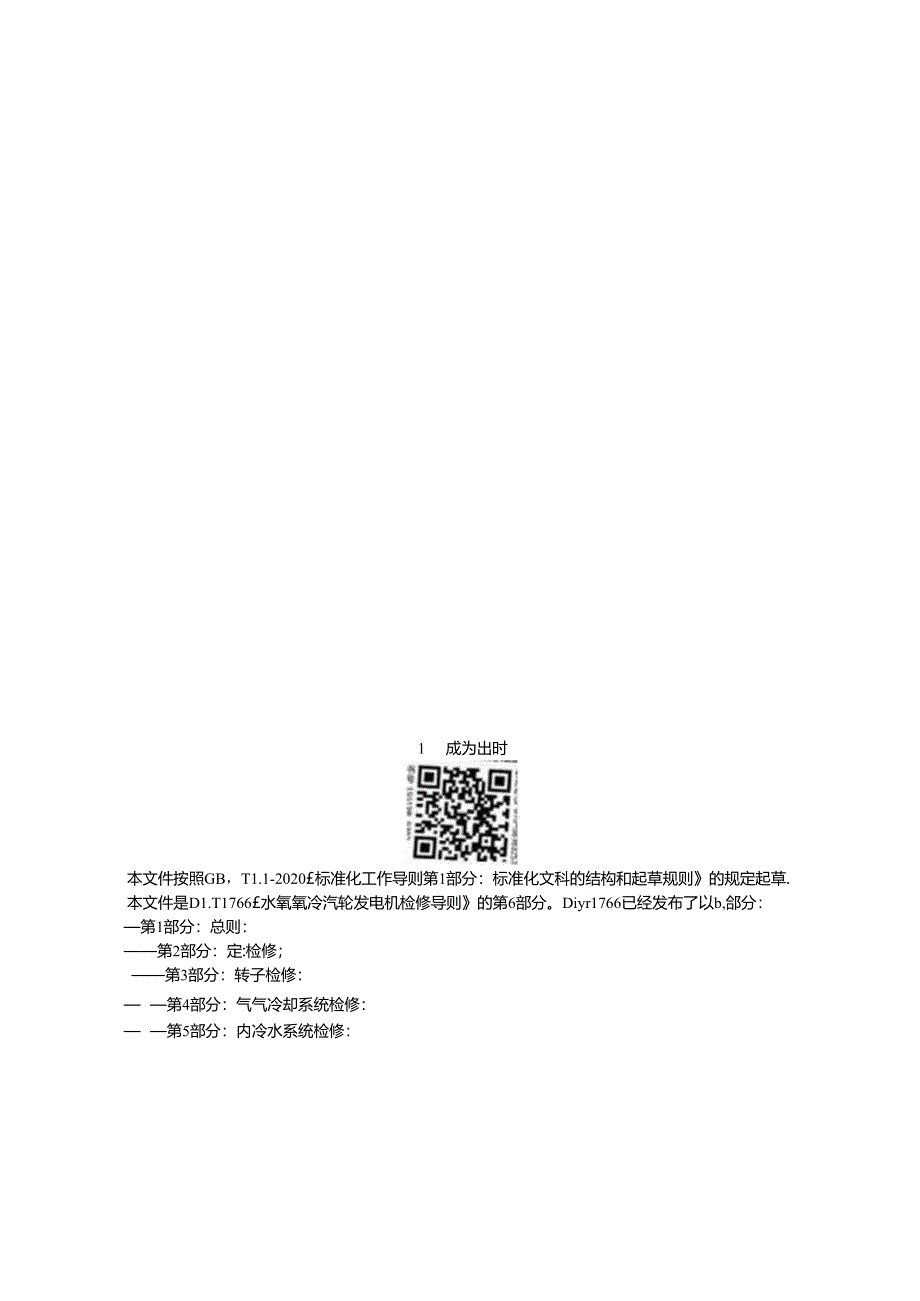

2、验项目51成为出时本文件按照GB，T1.1-2020标准化工作导则第1部分：标准化文科的结构和起草规则的规定起草.本文件是D1.T1766水氧氧冷汽轮发电机检修导则的第6部分。Diyr1766已经发布了以b,郃分：第1部分：总则：第2部分：定:检修；第3部分：转子检修： 第4部分：气气冷却系统检修： 第5部分：内冷水系统检修： 第6部分：励越系统检修： 第7部分：附属系统检修。请注遨本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业电机标准化技术委员会GVrC09）归1.1.木文件起草电位：中国大唐集团科学技术研究院有限公司火力
3、发电技术研究院、天津大唐国际盘山发电有限责任公司、华北电力科学研究院有限责任公司、华电电力科学研究院有限公司东北分公司、大唐国际发电股份有跟公司、上海电气电站设备有限公司、哈尔滨电机I.有限责任公司、东方电机有限公司、上海昱章电气股份有限公司、中电华创电力技术研究有限公司、国家能源集团科学技术研究院有限公司.本文件主要起草人：金辰、王劲松、杨海超、姚谦、张智超、毛宏宇、史扬、雷雨、张杰、孙士涛、王健军、黄子夜、魏燕飞、李国R、周平、罗结强、王晓纲、谢竟成、刘柏延。本文件为苜次发布.本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）.水氢氢
4、冷汽轮发电机检修导则第6部分：励磁系统检修本文件规定了水乳氮冷汽轮发电机励Ki系统的检修项目及要求.本文件适用颂MW等级及以上水城氢冷汽轮发电机的励磁系统检修.其他同步电机可参照执行。2羡范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注H期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件。D1.T596电力设备预防性试验规程D1./T843同步发电乩励减系统技术条件D1.1T995继电保护和电网安全自动奘置检验规程Ivr1166大型发电机励磁系统现场试验导则D1.yTI309大型发电机组涉网保护技术规范
5、D1./T1766.3水乳乳冷汽轮发电机检修导则第3部分：转了检修D1.T1766.7水乳氧冷汽轮发电机检修导则第7部分：附属系统检修3*i三X本文件没有需要界定的术语和定义4.1 检修前应准备相关标准、检修作业指导竹、发电机励磁系统的图纸、运行记录、历次检脩汜录、反措、试验报告等资料，根据以上材料确定检修重点.4.2 信修完成后，应形成检修报告与试验报告。检修中若对励磁系统有所改动，则应及时修订相应的图纸和资料，向运行人员报告变动情况.4.3 励磴系统临时参数修改和励磴限制器的退出操作应根据实际需要进行,应有风险预控措施检修完成后应予以恢宏，并有详细记录。4.4 励磁系统收件升级及关犍芯片、
6、板卡更换后应按照DiJT843的要求进行相应性般检查试验.4.5 各级检修所对应的检修试脱项目应按照附录A执行，必要时可增加试验项目.故障检修应根据分析结果、故障范围等因素确定检修项目.1.1 励破系统各屏柜柜体检查项目应包括卜列内容：a）清扫检杳柜体内部、柜门、支架、波网、风道及冷却风扇，无异物无积灰：b）风机电源切换试验，检查挡板I：涩：O核查各紧固件，应车固。1.2 励破系统二次回路检位项目应包括下列内容：a）检查二次慢、端了持、空气开关、按钮、隔离变压器、同步变乐涔及指示灯接规，压紧牢固、线号清晰、接线正确：b）检杳各屏柜内外表计、指示灯，指示应正确：c）励磁系统二次回路绝缘电阻试脸.
7、方法及要求按D1.yr596执行。1.3 励J系统各屏柜内板卡检杳项目应包括：馀及各插件、插件底座及印刷电路板应无损伤及变形等现以，各芯片和元件焊接应良好，插箱后板上电路连接应良好，元件焊接应牢固，1.4 励磁系统通信回路检查项目应包括卜列内容：a）检杳脓冲触发通信线缆、光纤无松动，通信良好；b）检杳通信卡件，接触良好无松动。1.5 励Ki调节器检查项目应包括卜列内容：a）检连调节器故障录波功能，模拟盘的采样值、计算值校验：b）调节器用交直流电源输出电压应在电源正常范闱内：O发电机-变压器组保护定值和励点限制器参数配合校脸，校脑要求应符合D1.T1309的规定：（D在装置主菜单定值设置内对各参
8、数设置及定值逐一进行核时，检杳应与班新定值单整定一致：O进行低励限制单元试验、过励限制单元试验、定子电流限制单元试验、U1.f限制单元试验，方法及要求按D1.T1166执行。1.6 励磁系统交直流母挂检杳项目应包括下列内容：a）清扫检杳交直流母排及隔离开关，无异物无积灰；b）迸行交直流时排绝缘电阻，交流耐压试粉，方法及要求按D1.T596执行。1.7 互感器检杳项H应包括检杳发电机出口电压互感器、二次熔断器，方法及要求按D1.IT1766.7执行.1.8 晶闸管检查项目应包括下列内容：a）楼杳明容吸收元件，其电阳值和电容M应在标称范阳内：b）优杳阳容吸收元件和快速熔断器报警开关应连接牢固：c）
9、检查硅元件引线接头连接应良好：d）进行开环小电流负裁试验，方法及要求按D1.TT1166执行.1.9 轴电压抑制岩检查项目应包括下列内容：a）清扫检台轴电压抑制器，无异物无积灰；b）检杳电阻、电容元件，1.10 继电器检杳项目应包括下列内容：a）清扫检查各柜内的继电,无异物无积灰，接触良好：b）所有维电器信聆结果应符含D1.T995的要求。1.11 熔断器梭杳项目应包括下列内容：a）清扫检杳各熔断器，无熔断，无异物无积灰；b）检查各信号触点.1.12 起励E1.路检查项目应包括起励网路的电阻、电容、二极管、变压揖清扫检查，无异物无枳灰，无过热、破损、漏油虚焊等现象，无短路开路，1.13 灭磁网
10、路检查项目应包括下列内容：a）清扫检查灭磁开关,无异物无积灰，主触头接触电网测量应符合厂家要求如必要，打开火孤室，检杏触头烧伤情况：b）清扫检查灭磁电阻，无异物无积灰，无破损：O进行灭磁开关操作性能、同步性能、分断电流试验，方法及要求按DI596执行.1.14 转子接地保护装置优位项目应包括下列内容：a）清扫检查保护装置，无异物无积灰：b）各开入、开出搔检查：C）各模拟做的采样值检查：d）保护装置逻辑功能检查：e）转了过电压保护动作电压值试验，方法及要求按DIyr843执行。1.15 传动检查项目应包括下列内容：a）在励点小间、主控室DCS系统、同期价、AVCW,发电机-变压器组保护柜分别检杳
11、时励磁调节器的增减假控制：b）在励磁小间、主控室DCS系统分别检查对励询针的起励、逆变灭磁、手/自动切换、A/B套切换、PSS投入/退出的控制：O在励破小间、主控室DCS系统分别检杳灭破开关的控制：1）捌横系统对发电机-变压组保护柜的模拟量、开关盘检查：e）发电机浅压器组保护柜对灭碳开关的分断被查：0在励磁小间检杳传送到机组故障录波器的相关模拟后、灭磁开关位用.、保护信息等：g）励磁系统动作信号远方优归检杳：h）励诲系统信号网路检查.1.16 励破小河环境检查项目应包括卜列内容：a）检杳空调灌网，制冷功能应正常：b）检杳温湿度计，指示应正确：O检查排气扇；d）检杳照明。1.17 励点系统动态试
12、验项目应包括下列内容：a）零起升压、自动升压、软起创试脸：b）自动及手动电压调节范困测量试验：C）灭磁试验及转子过电压保护试验：1）自动电压调节通道切换及自动/手动控制方式切换试验；e）发电机空载状态下阶跃响应试验：0冷却风机切换试验：g）电压互感器二次回路断线试验；h）UIf限制试脸：i）过励限制试验：j）励磁系统电流互感器极性检杳：k）并网后调节通道切换及自动/手动控制方式切换试验：1）电压惮差率及电压i用差率测定：m）发电机负就状态下阶跃响应试验；n）发电机负荷状态下的带货荷调节试验；o）励磁两节器低励限制校核试验：P）功率整流装置额定工况卜均流试验：q）电力系统稳定器（PSS）试验。以
13、上试脸项目方法及要求按D1.ZT116刖行。6 JMt机和MHW玩部件试It励矿机检杳项目及试验应按照D1.ZT1766.3执行.7咖建固E部件栩IE及元部件试*71励磁变压湍箱体及内部检修项目应包括下列内容：a）清扫检查励磁变压器箱体及内陆，无异物无枳灰：b）清扫检查励磁变压解电流互堵器，无异物无枳灰，接线牢固：C）被杳物磁变压器各紧固件，无松动，无损坏：S检查励磴变压器一次母线连接，无松动，无过热痕迹：e）检查励磁变压器线圈,无堵塞,无过热痕迹：f）清扫检查绝缘子，无异物无积灰：g）检杳励磁变压器测温装置，接线牢固，无过热痕迹，无损坏：h）励破变压器温控器及测温原件校险；i）检查励磴变压器
