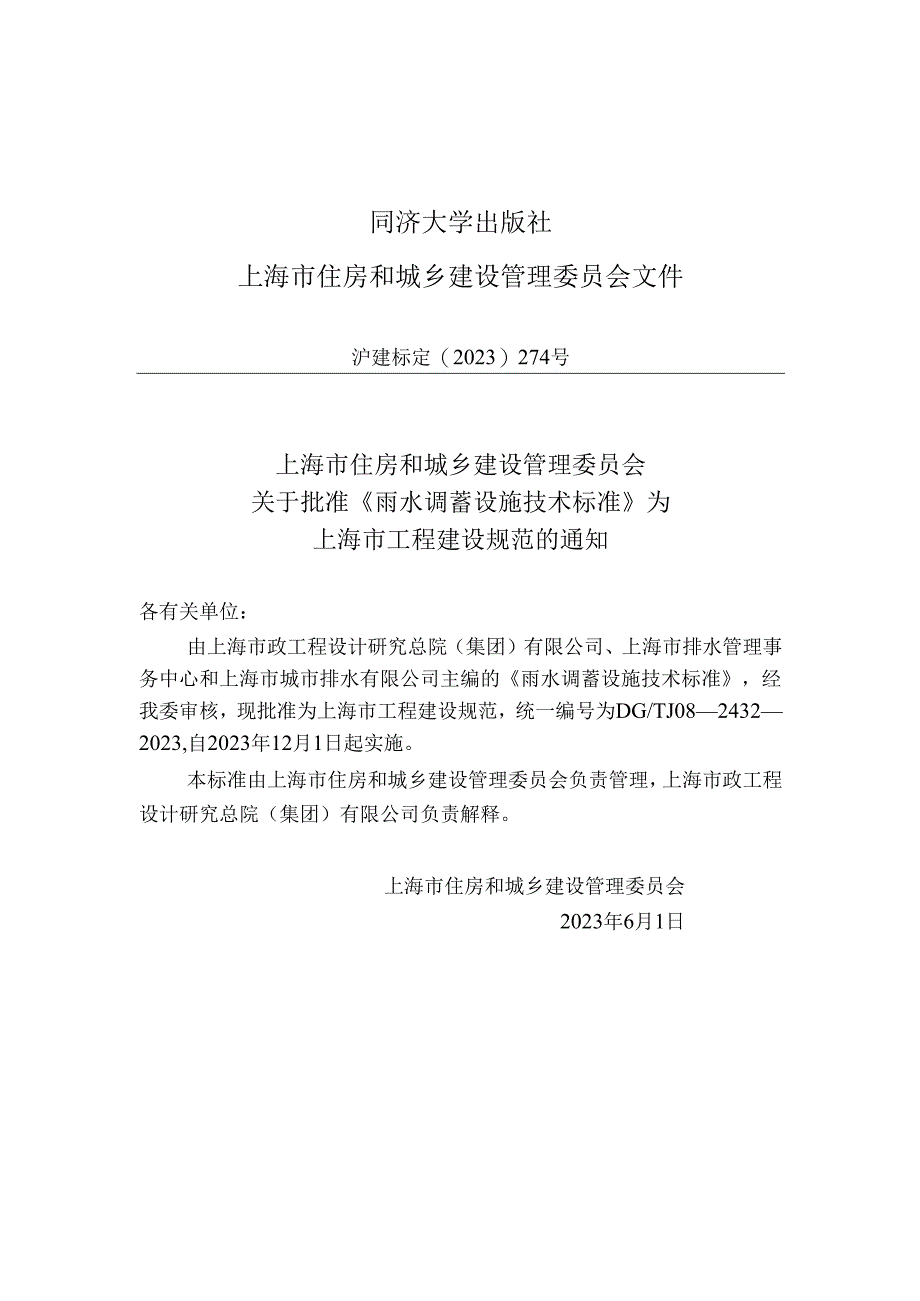

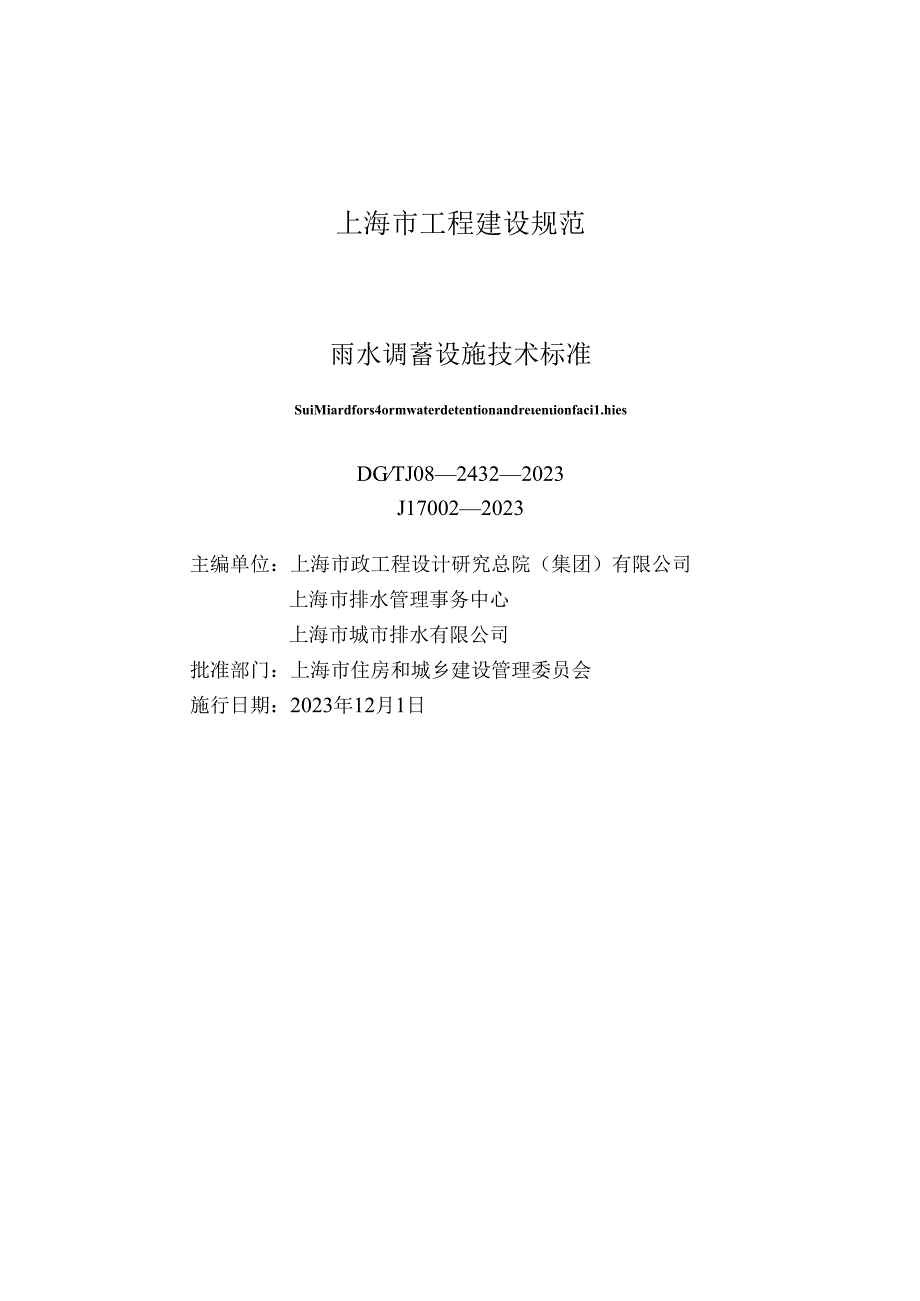

1、上海市工程建设规范雨水调蓄设施技术标准SuiMiardfors4ormwaterdetentionandreenionfaci1.hiesDGTJ0824322023J170022023主编单位：上海市政工程设计研究总院（集团）有限公司上海市排水管理事务中心上海市城市排水有限公司批准部门：上海市住房和城乡建设管理委员会施行日期：2023年12月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定（2023）274号上海市住房和城乡建设管理委员会关于批准雨水调蓄设施技术标准为上海市工程建设规范的通知各有关单位：由上海市政工程设计研究总院（集团）有限公司、上海市排水管理事务中心和上海市城市

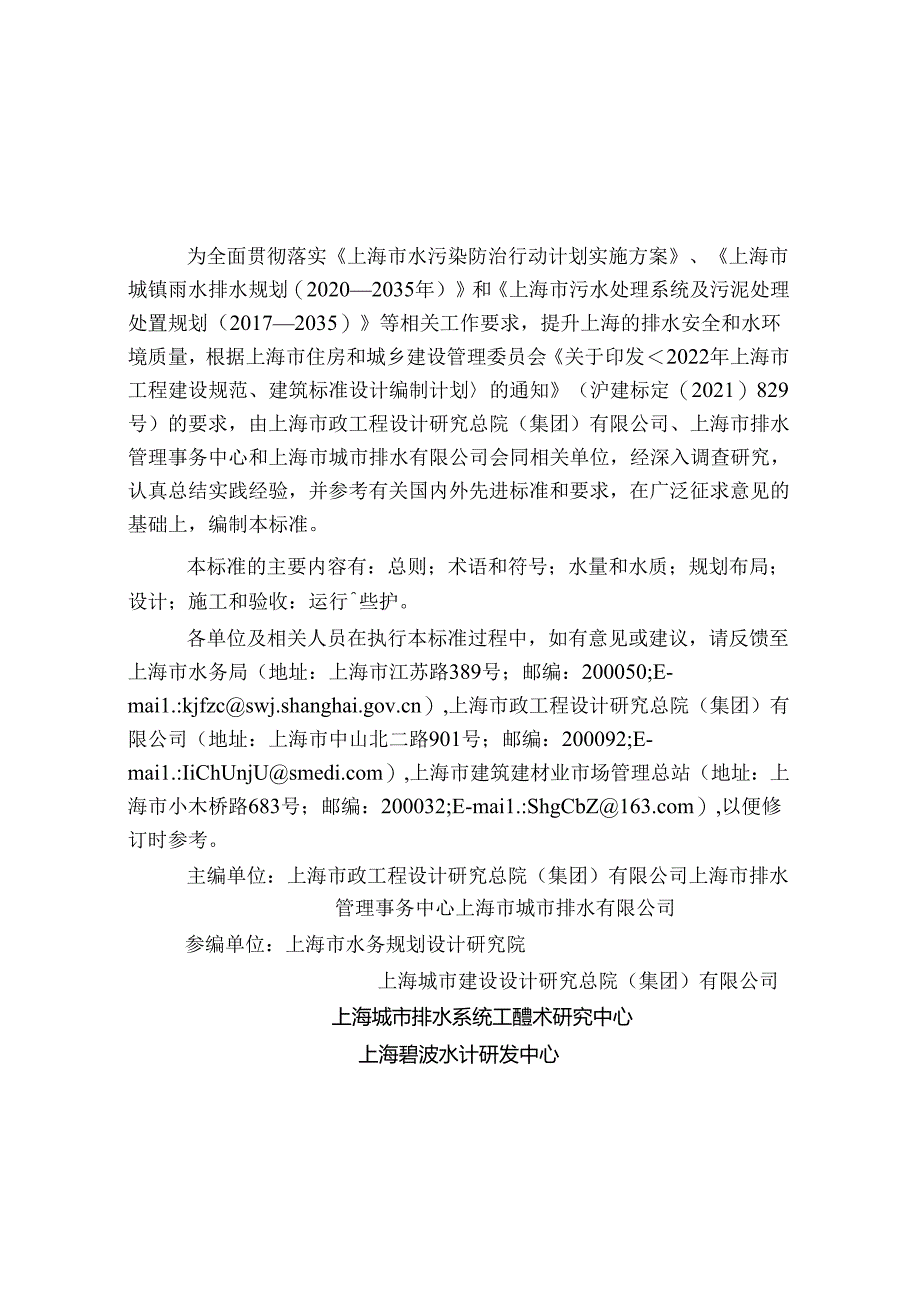

2、排水有限公司主编的雨水调蓄设施技术标准，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ0824322023,自2023年12月1日起实施。本标准由上海市住房和城乡建设管理委员会负责管理，上海市政工程设计研究总院（集团）有限公司负责解释。上海市住房和城乡建设管理委员会2023年6月1日为全面贯彻落实上海市水污染防治行动计划实施方案、上海市城镇雨水排水规划（20202035年）和上海市污水处理系统及污泥处理处置规划（20172035）等相关工作要求，提升上海的排水安全和水环境质量，根据上海市住房和城乡建设管理委员会关于印发2022年上海市工程建设规范、建筑标准设计编制计划的通知（沪建
3、标定（2021）829号）的要求，由上海市政工程设计研究总院（集团）有限公司、上海市排水管理事务中心和上海市城市排水有限公司会同相关单位，经深入调查研究，认真总结实践经验，并参考有关国内外先进标准和要求，在广泛征求意见的基础上，编制本标准。本标准的主要内容有：总则；术语和符号；水量和水质；规划布局；设计；施工和验收：运行些护。各单位及相关人员在执行本标准过程中，如有意见或建议，请反馈至上海市水务局（地址：上海市江苏路389号；邮编：200050;E-mai1.:kjfzc）,上海市政工程设计研究总院（集团）有限公司（地址：上海市中山北二路901号；邮编：200092;E-mai1.:IiChU
4、njU）,上海市建筑建材业市场管理总站（地址：上海市小木桥路683号；邮编：200032;E-mai1.:ShgCbZ）,以便修订时参考。主编单位：上海市政工程设计研究总院（集团）有限公司上海市排水管理事务中心上海市城市排水有限公司参编单位：上海市水务规划设计研究院上海城市建设设计研究总院（集团）有限公司上海城市排水系统工醴术研究中心上海碧波水计研发中心上年市政工程设计科学研究所有限公司洼石环境工程Ct海）有限公司汉世德水务科技（海）有限公司主要起草人：张辰陈嫣庄敏捷戴勇华吕永鹏邹丽敏王盼周娟娟朱五星王捷张爱平洗嫌朱弋谢宇铭仲明明李滨龚晓露李春薛颖晶陈昱霖王翼陆晓桢张留琛王磊朱霞雁时珍宝肖艳严
5、飞徐旻辉柯杭李云飞主要审查人：李田鞠春芳张建频陈华李靖良祁继英肖莹莹上S市建筑建材业市场管理总站1总则12术语和符号22. 1术语22.2符号43水量和水质63. 1水量63.2水质84规划布局95设计115.1 一般规定Ii5.2 调蓄池125.3 调蓄管道165.4 绿地和广场调蓄设施195.5 内河内湖调蓄工程215.6 应急削峰调蓄设施215.7 电气和自控225.8 通风除臭256施工和验收286.1 土建施工286.2 安装工程286.3 质量验收297运行维护317.1 一般规定317.2 运行模式和控制317.3 维护和管理33本标准用词说明37引用标准名录38条文说明39Co
6、ntents1 Genera1.provisions12 Termsandsymbo1.s22.1 Terms22.2 Symbo1.s43 Waterquantityandqua1.ity63.1 Waterquantity63.2 Waterqua1.ity84 P1.anningand1.ayout95 Design115.1 Genera1.requirements115.2 Storagetank125.3 Stormwaterdetentionpipe165.4 Openspacestoragefaci1.ities195.5 Citywaterbodies215.6 Emerge
7、ncypeak-f1.owdetentionfaci1.ities215.7 E1.ectrica1.contro1.andautomation225.8 Venti1.ationandodorcontro1.256 Constructionandacceptance286.1 Sitework286.2 Insta1.1.ation286.3 Qua1.itycontro1.andacceptance297 Operationandmaintenance317.1 Genera1.requirements317.2 Operationmodeandcontro1.317.3 Maimenac
8、eandmanagement33Exp1.anationofwordinginthisstandard371.istofquotedstandards38Exp1.anationofprovisions391.0.1为保障本市排水安全、防治内涝、控制雨水径流和溢流污染、加强雨水综合利用，指导雨水调蓄设施的规划、建设和运维，制定本标准。1.0.2本标准适用于本市新建、改建和扩建的雨水调蓄设施的规划布局、设计、施工、验收和运行维护，不适用于应对污水峰值流量的调蓄设施。1.0.3雨水调蓄设施的规划和建设应以总体规划、海绵城市建设、雨水排水和污水处理等专项规划为依据，与防洪、河道水系、道路交通、园林绿
9、地、环境保护等专项规划和设计相协调。1.0.4雨水调蓄设施应遵循海绵城市理念，结合城镇建设，充分利用现有自然蓄排水设施，坚持“蓝、绿、灰、管”多措并举，集中和分散相结合，水量水质并重，削峰控污并重，建设管理并重，做到雉三K期魅1.0.5雨水调蓄设施的运行宜统筹实施排水系统厂-站-网一体化运行调度，通过泵站、调蓄池和排水管渠干支线联动、错峰输送、运行实时监测、模型辅助决策等手段，实现污水平稳输送，减少对污水处理厂运行的冲击。1.0.6雨水调蓄设施的规划布局、设计、施工、验收和运行维护，除应符合本标准外，尚应符合国家、行业和本市现行有关标准的规定.2术语和符号2.1 术语2.1.1 雨水调蓄sto
10、rmwaterdetentionandretention雨水调节和储蓄的统称。雨水调节是指在降雨期间暂时储存一定量的雨水径流，削减向下游排放的径流峰值流量，延长排放时间，实现削峰的目的。雨水储蓄是指对径流水量或合流制溢流进行储存、滞留、沉淀、蓄渗或过滤，实现径流污染控制和回收利用的目的。2.1.2 雨水调蓄设施stormwaterdetentionandretentionfaci1.ities具有雨水调蓄功能的设施总称。根据调蓄目的，可分为削峰调蓄设施、污染控制调蓄设施、雨水综合利用调蓄设施：根据设施类型，可分为调蓄池、调蓄管道、绿地和广场调蓄设施、内河内湖调蓄等；根据设施在雨水系统中的位置，
11、可分为源头减排调蓄设施、雨水管渠调蓄设施和排涝除险调蓄设施；根据使用用途，可分为专用调蓄设施和兼用调蓄设施。2.1.3 专用调蓄设施dedicatedstormwaterdetentionandretentionfaci1.ities专门为雨水调蓄目的建设的雨水调蓄设施，如调蓄池和调蓄管道等。2.1.4 兼用调蓄设施InU1.ti-funciionstormwaterdetentionandretentionfaci1.ities利用公共开放空间或地下空间建设的雨水调蓄设施，般设置在地表，平时发挥设施原有功能，暴雨产生积水时发挥雨水调2蓄功能，如绿比1和广场调蓄、应急削峰调蓄设施。2.1.5
12、调蓄池storagetank用于调蓄雨水或合流污水的封闭式地下钢混水池。2.1.6 调蓄管道stormwaterdetentionpipe以调蓄雨水或合流污水为主要功能的管道，一般管道直径在3000mm以上。2.1.7 绿地和广场调蓄设施openspacestoragefaci1.ities平时发挥设施原有景观和休闲娱乐功能，降雨时发挥源头减排雨水调蓄或削峰功能的绿地和广场包括公园中的绿地、广场以及运动场、停车场等敞开空间。2.1.8 应急削峰调蓄设施emergencypeak-f1.owdetentionfaci1.ities平时发挥设施原有功能，在发生超出内涝设计重现期的极端暴雨时发挥雨水
13、调蓄功能的绿地、广场、运动场、停车场、道路等公用设施空间和内河内湖。2.1.9 冲洗f1.ushing采用门式冲洗、水力翻斗冲洗、水力喷射器、真空冲洗等方法释放冲洗水对调蓄池底部淤泥进行冲刷清洗的过程。2.1.10 真空冲洗vacuumf1.ushing调蓄池设置存水室和真空抽吸系统，利用真空虹吸效应储水，冲洗调蓄池时，开启真空破坏阀（进气阀）,存水室中的冲洗水释放，砧崛进行冲刷清洗的过程。2.1.11 内河内湖citywaterbodies流经或位于城镇规划区，由市、区内河行政主管部门管理，具备排水、除涝、滞蓄、改善城镇生态环境等功能的河湖。2.2 符号2.2.1水量b上海市暴雨强度公式参数
14、；D单位面积调蓄雨量；F一一汇水面积；n一一上海市暴雨强度公式参数：Qi一一雨水调蓄设施上游设计流量：Q0一一雨水调蓄设施下游设计流量；t一一降雨历时或设计降雨历时：T设计降雨过程的总持续时间；V调蓄量或雨水调蓄设施有效容积；Vn一一某类型源头调蓄海绵设施的调蓄总容积：1. 一某类型中单一源头调蓄海绵设施的调蓄容积：脱过系数，取值为雨水调蓄设施卜游和上游设计流量之比：n某类型源头调蓄海绵设施换算成雨水管渠提标削峰调蓄设施的容积换算系数；一一径流系数；一一安全系数。2. 2.2调蓄池设计A一一调蓄池出口截面积：A.t时刻调蓄池表面积：Ca一一出口管道流量系数：D总管管径：g重力加速度：H一一调蓄
15、池上下游的水力高差：h调蓄池水深；h1一一放空前调蓄池水深；h2一一放空后调蓄池水深；Q一总管流量：Q下游排水管渠或设施的受纳能力;Qi一一调蓄池出11流量；(o放空时间；V一一调蓄池有效容积；y排放效率。5-3水量和水质3.1水量3.1.1雨水调蓄设施的设计调蓄量应根据雨水设计流量和调蓄设施的主要功能，经计算确定，宜采用数学模型法校核。当雨水调蓄设施具有多种功能时，应分别计算各种功能所需要的调蓄量，根据不同功能发挥的时序，确定取最大值或是合计值作为设计调蓄量。3. 1.2用于雨水管渠提标削峰的雨水调蓄设施，其调蓄量的确定应符合下列规定：1应根据设计要求，通过比较雨水调蓄设施上下游的流量过程线，按下式计算：1.Q.()-
