1、JB-QB-200-Vn火灾自动报警控制器（联动型）目录1控制概述31.1.功能摄逑31.2控制器性能32控制安装51 .1安装魁述5安装敢5安装步骤52 .2固定机箱53 .3楼竣5忠钱接线妻求5接及顺舟5上电启动63田板爆作74 .I操作技述7主植树整提作掾逐71.EP指示灯7按键建作7锻本功能73.2 菜单结构83.3 异常处理8异常事件8异常本件处理93.1 系统菜单管理9菜单选入和强礴楮入9装单浏奥和途择94JMJt和控刎推件114浏览和控制概述H1.2 总娱状态浏嵬11总找状态海电项11总钱饶计I1.总魏氏量总线泄熨121.3 联动操作面板121.4 系统复位125用户箱餐黑件14
2、5. 1用户编辑风逑115.2用户编播14编辑总级设备Ii柒辑设备定义”缤辕联动公式15仰茨拜公式15编辑系施度置166系优配置黑件176. 1系统配置疑逑176.1 系统诊断17函我声尤龄17京捷联动诊断17手动垛伟洽慨176.2 修改时后176.3 快速系境配置18乐院更新赞记18检源新谀餐18恢复出厂配置187事件记录197. I事件记录概%197.2事件记录浏览198手动直接或动舞件208.1手动直接联动操作208. 2手动直接联动操作面扳208. 3手动直接联动操作接我208重点本现和一戢收阵推除218. 1r点亭Jg218. 2收故障排除21附录22附录1探测器拨码毁置221.1

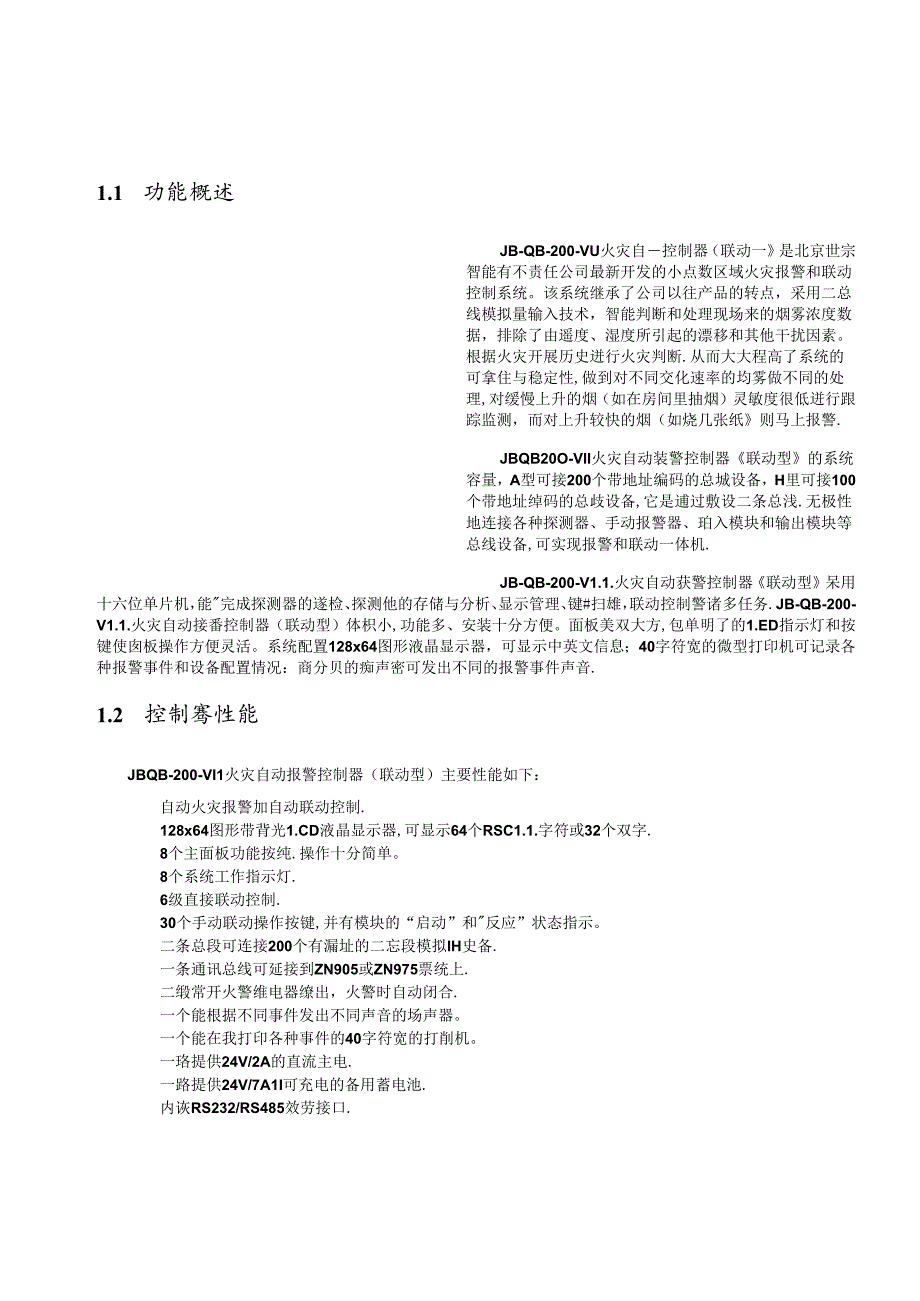

3、功能概述JB-QB-200-VU火灾自控制器（联动一是北京世宗智能有不责任公司最新开发的小点数区域火灾报警和联动控制系统。该系统继承了公司以往产品的转点，采用二总线模拟量输入技术，智能判断和处理现场来的烟雾浓度数据，排除了由遥度、湿度所引起的漂移和其他干扰因素。根据火灾开展历史迸行火灾判断.从而大大程高了系统的可拿住与稳定性,做到对不同交化速率的均雾做不同的处理,对缓慢上升的烟（如在房间里抽烟）灵敏度很低迸行跟踪监测，而对上升较快的烟（如烧几张纸则马上报警.JBQB20O-VII火灾自动装警控制器联动型的系统容量，A型可接200个带地址编码的总城设备，H里可接100个带地址绰码的总歧设备,它是
4、逋过敷设二条总浅.无极性地连接各种探测器、手动报警器、珀入模块和输出模块等总线设备,可实现报警和联动一体机.JB-QB-200-V1.1.火灾自动获警控制器联动型呆用十六位单片机，能完成探测器的遂检、探测他的存储与分析、显示管理、键#扫雄，联动控制警诸多任务.JB-QB-200-V1.1.火灾自动接番控制器（联动型）体枳小,功能多、安装十分方便。面板美双大方,包单明了的1.ED指示灯和按键使囱板操作方便灵活。系统配置128x64图形液晶显示器，可显示中英文信息；40字符宽的微型打印机可记录各种报警事件和设备配置情况：商分贝的痴声密可发出不同的报警事件声音.1.2 控制骞性能JBQB-200-V
5、I1火灾自动报警控制器（联动型）主要性能如下：自动火灾报警加自动联动控制.128x64图形带背光1.CD液晶显示器,可显示64个RSC1.1.字符或32个双字.8个主面板功能按纯.操作十分简单。8个系统工作指示灯.6级直接联动控制.30个手动联动操作按键,并有模块的“启动”和反应”状态指示。二条总段可连接200个有漏址的二忘段模拟IH史备.一条通讯总线可延接到ZN905或ZN975票统上.二缎常开火警维电器缭出，火警时自动闭合.一个能根据不同事件发出不同声音的场声器。一个能在我打印各种事件的40字符宽的打削机。一珞提供24V/2A的直流主电.一路提供24V/7A1I可充电的备用蓄电池.内诙RS

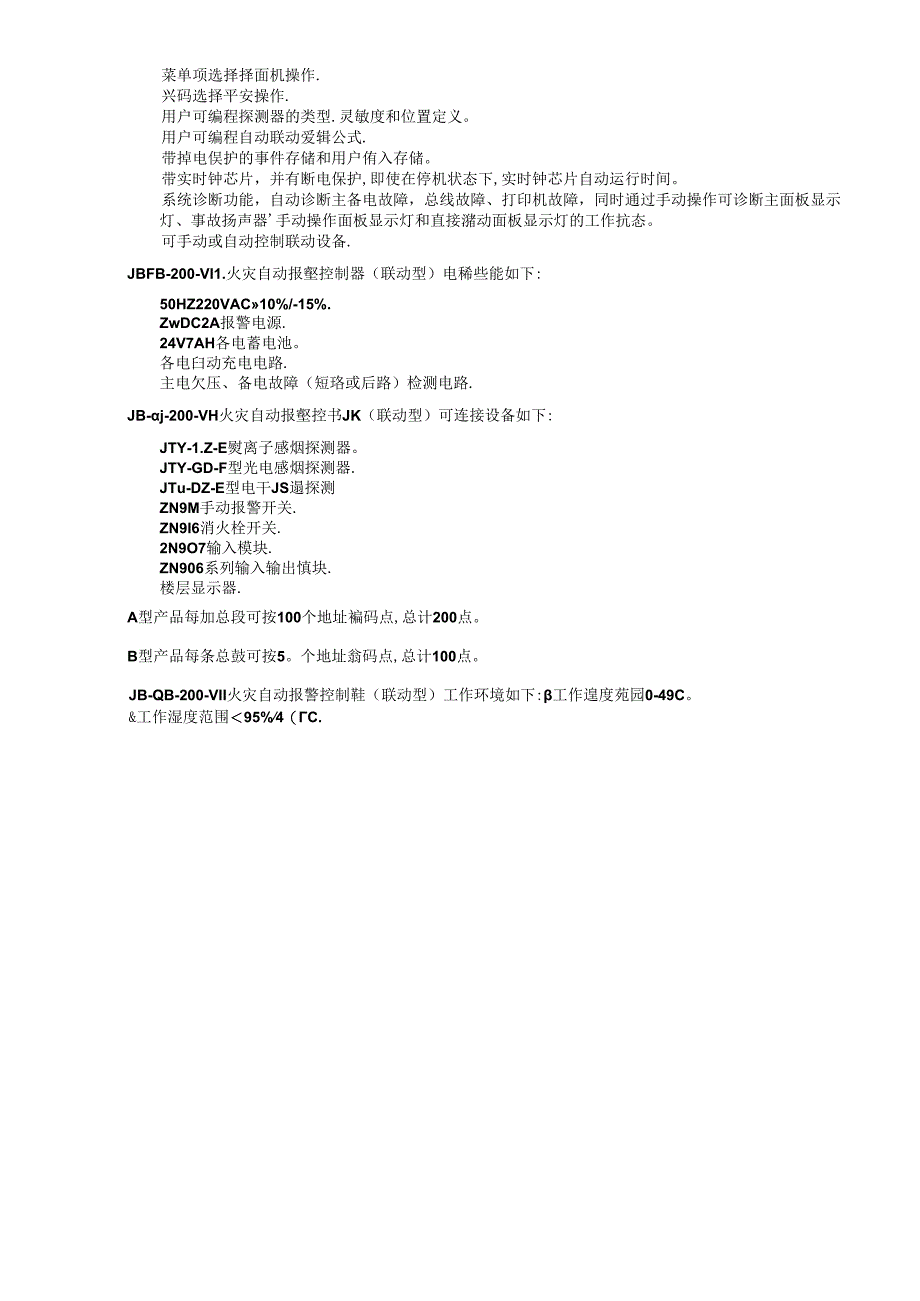

6、232/RS485效劳接口.菜单项选择择面机操作.兴码选择平安操作.用户可编程探测器的类型.灵敏度和位置定义。用户可编程自动联动爱辑公式.带掉电俣护的事件存储和用户侑入存储。带实时钟芯片，并有断电保护,即使在停机状态下,实时钟芯片自动运行时间。系统诊断功能，自动诊断主备电故障，总线故障、打印机故障，同时通过手动操作可诊断主面板显示灯、事故扬声器手动操作面板显示灯和直接潴动面板显示灯的工作抗态。可手动或自动控制联动设备.JBFB-200-VI1.火灾自动报壑控制器（联动型）电稀些能如下:50HZ220VAC10%/-15%.ZwDC2A报警电源.24V7AH各电蓄电池。各电臼动充电电路.主电欠压
7、、备电故障（短珞或后路）检测电路.JB-j-200-VH火灾自动报壑控书JK（联动型）可连接设备如下:JTY-1.Z-E熨离子感烟探测器。JTY-GD-F型光电感烟探测器.JTu-DZ-E型电干JS遢探测ZN9M手动报警开关.ZN9I6消火栓开关.2N9O7输入模块.ZN906系列输入输出慎块.楼层显示器.A型产品每加总段可按100个地址褊码点,总计200点。B型产品每条总鼓可按5。个地址翁码点,总计100点。JB-QB-200-VII火灾自动报警控制鞋（联动型）工作环境如下:工作遑度苑园0-49C。&工作湿度范围95%4（C.2控制器安装2.1安装概述本第将介绍JB-QB-200-VU火灾百
8、动报警控制界（联动型的结构及工程安装.安装前在安装和使用前,请详怨黄读本说明书。白谱在控制案中按照给出控制署的尺寸，依播消防国家标准，确走适宜的位置（墙壁上）,安装本控制s.A控制器营后有一个较大的接规口.可按总竣.直接联动或、通讯线和电淳技。安装步录如果按照以下步骤安装,您可以防止JB-QB-20&Y1.1.安笠和消试中出现危险.系统的可靠取决于专业安装和维护：G连接上系统接线：接线提子要有明显标志，防止接借线.A连接AC电源：注意控制器上无电源开关,加电就工作。连接各电蓄电池：蓄电池接线为二根.红色为正极.黑色为负根.要防止按钳和短珞.&开始洌试系统.2.2 固定机箱请按照上逑尺寸将控制器
9、固定在室宜的位置上。2.3 接线总线接线旻求P-P-报警总投和联动总境采用2x1.Chnm双色双姣软鼓.联动控制用电源或采用RVS2x2.5mm导段。遹讯线采用RVVP2x1.5导妓.所有接线头应焊接,并有文字标注.环线管内导鼓严禁有接头。接线序JB-QB-200TI1.火灾自动我警控制器梃供二茶总线,A型存茶总线接100个总统设备：B型每条总投接5。个总歧设备。每条息段的编码相同，从卜99号（A型.63号除外）或0T9号B）,但机内嫡号为迷域漏号0T99号（A型）或0-99号（B型.其中第二条总段号码加上100A或50（B31）.在现场尚未接总线设备前，耍对总爱进行绝缘测试，总长奇地阻抗大于
10、20M.根据平面设计图,对全部的息段设备进行编码，并接入系统总线上。将系统总线端子按控制器底面标牌接入控制器上.如果本控制器作为区域控制器，要与上位机或其它没备相殛，将通讯线接好.连接好备用蓄电港连茨，将AC电源我固定到交流220V电源上。上电启动上电开机后，JB-QB-200711火灾囱动报警控制器囱动装裁巳存入EEPROM的信息,这些信息包括探测器的登记、类型、灵敏度、住置名葬、联动公式表和系统设置参数等.如果控制控制器是第一次运行，系统将直接进入总姣检测和登记，显示如图2-1用中的数字代表读取探测器的编号.图2T控制器上电操作A系统上电后，控制器迸入及位操作,复位操作将初培化探测器数据区
11、.去除探测涔已检测到的异常信息、恢复系统监控状杰.复住操作也可以通it菜单中的“系统曳新启动”实现,显示如图2-2,图中的数字“20”表示系统正名复位操作的秒数.图2-2控制器复位操作如果系统是第一次运行或总线设备有了变化,系统帮要更新登记.登记操作是检测总线上的各点獴测器是否存在,并将结果写入EEpROM中保存.待下次系统上电时自动装放.由于系统有了这个登记，当某个探测器故障或猗掉时，系统将报出故障。显示如困2-3。图中的数字“4广表示系统正在登记奈作的秒数：数字“25”表示总线登记结果.图2-3控制器总规室记系统初始化转束时，扬声器发出开始音.A如果系统运行正常，主社面显示系统型号和时间日
12、期，如图2-4,图2-4正常主演面按“其单”纯，可进入菜隼操作。3面板操作3.1操作概述JB-QB-20卜YI1.火灾目动报警控制器（联动里）的操作面板由主控制面板、f动联动控制面板和直接联动控制面板三局部组成.主控制面板是由控制键.1.ED指示灯，64x128点芹1.CD液晶显示屏组成，主要是设定及显示系统工作状态、编辑用户标号和系统操作。手动联动控制可以在手动控制下启动/停止消防联动设-应接联动控制为多赎制而独立于主控制器工作的，可以直接启动/停止外部联动设备（详见第8章）.另外，迂有40字符宽打印机和事件扬声器。主控制券操作描述主控制专板操作描逑如下：1.ED指示灯“火警”：红色,指示探
13、测器或手动报警器检测到火攀信号.“联动”：红色,指示检测到联动设各反应信号.“主电：绿色，指示AC电源工作正常.各电：绿色，指示切换至备电蓄电池工作.“故障”：黄色，指示探测界总规或通讯总线故睥.“电源故障”：黄色.指示主电欠压，备电短珞或断珞故障。“臼动/手时：绿色.指示囱动或手动控制联动设备。“消音：原色，指示巳抑制强警声音.*单认出#*“某需退消-f自进入菜单操作.确认已输入或选择的参数，或进入指定的某单项，放弃已输入或逸样的参蚊.或退出已迸入的菜隼项。抑制当前报壑声音：消音后如果有新的事件出现,则开给新的报警声音.一-：左右方向博，指示要选择的叁数项.有光标指示。I：上下方向键.选算上
14、下菜单或参数内容等.根本功能火警信息，指示火警报警位置和时间.联动信息，指示联动总钻和联动性粗点。故障信息，指示故漳总蚊和位置。故障种类包括：总及探测器故障，逋信总线故Ft.主备电故漳等.指示联动方式：出动或手动。指示电源故漳信息，主电欠压故璋.备电欠压、备电起珞和备电断晤故簿.密码籍入方可进入菜单操作，琏保系统早安.浏览当前或it去出现的报警或故障事件信息。事件扬声器可根据不同的事件发出不同的报警户吉.抑制报警声音并保存其报警状态。在线打印报警信息.浏览当前或it去总线探测器的工作信感。显示和修改总线探测器的类型、灵敏度。编辑用户标号,最多可选择8个中文字符。囱动恢复系统设置。a自动鬓记总线探测器.用户可编程探测器的类型、灵敏度和位置定义.编辑联动电辑公式。3.2菜单结构3.3异常处理异常事件系统检测以下情况时报“火警”信息：感烟探测器检测烟算浓度及变化率到达火警信号.感温探测器检测混度到达火警信号。手动报警开关、消火栓开关有助作，或楮入模块有信号.系统收测以下情况时报“联动”信息：输出模块有反应信号。系统校测以下情况时报”故障.信息：系统检测到总浅设备有故障。系统检测到打印机有故障.口系统检测到通讯线路有故障，系统检测以下情况时报“电源故障”信息：6系统检测到主电欠压A系统检测
