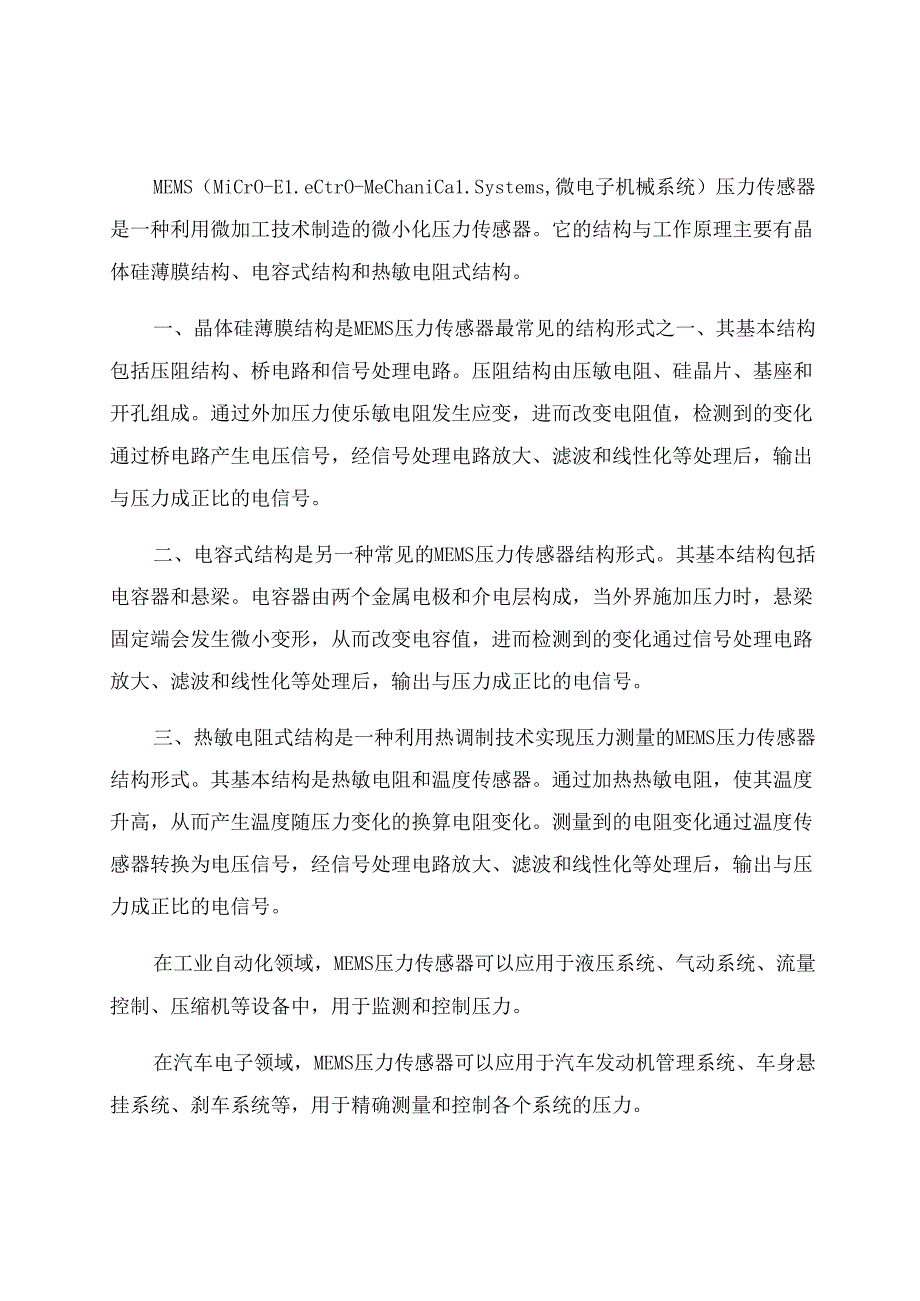

1、MEMS（MiCrO-E1.eCtrO-MeChaniCa1.Systems,微电子机械系统）压力传感器是一种利用微加工技术制造的微小化压力传感器。它的结构与工作原理主要有晶体硅薄膜结构、电容式结构和热敏电阻式结构。一、晶体硅薄膜结构是MEMS压力传感器最常见的结构形式之一、其基本结构包括压阻结构、桥电路和信号处理电路。压阻结构由压敏电阻、硅晶片、基座和开孔组成。通过外加压力使乐敏电阻发生应变，进而改变电阻值，检测到的变化通过桥电路产生电压信号，经信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。二、电容式结构是另一种常见的MEMS压力传感器结构形式。其基本结构包括电容器和悬梁
2、。电容器由两个金属电极和介电层构成，当外界施加压力时，悬梁固定端会发生微小变形，从而改变电容值，进而检测到的变化通过信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。三、热敏电阻式结构是一种利用热调制技术实现压力测量的MEMS压力传感器结构形式。其基本结构是热敏电阻和温度传感器。通过加热热敏电阻，使其温度升高，从而产生温度随压力变化的换算电阻变化。测量到的电阻变化通过温度传感器转换为电压信号，经信号处理电路放大、滤波和线性化等处理后，输出与压力成正比的电信号。在工业自动化领域，MEMS压力传感器可以应用于液压系统、气动系统、流量控制、压缩机等设备中，用于监测和控制压力。在汽车电子领域，MEMS压力传感器可以应用于汽车发动机管理系统、车身悬挂系统、刹车系统等，用于精确测量和控制各个系统的压力。在医疗器械领域，MEVS压力传感器可以应用于血压监测、呼吸机、心脏起搏器等设备中，用于精确测量患者的生理压力。在消费电子领域，MEMS压力传感器可以应用于智能手机、平板电脑、手表等设备中，用于实现触摸屏、步数计、海拔计等功能。总之，MEMS压力传感器以其微小化、高精度、低成本的特点，广泛应用于各个行业和领域，提供了可靠的压力测量和控制解决方案。
