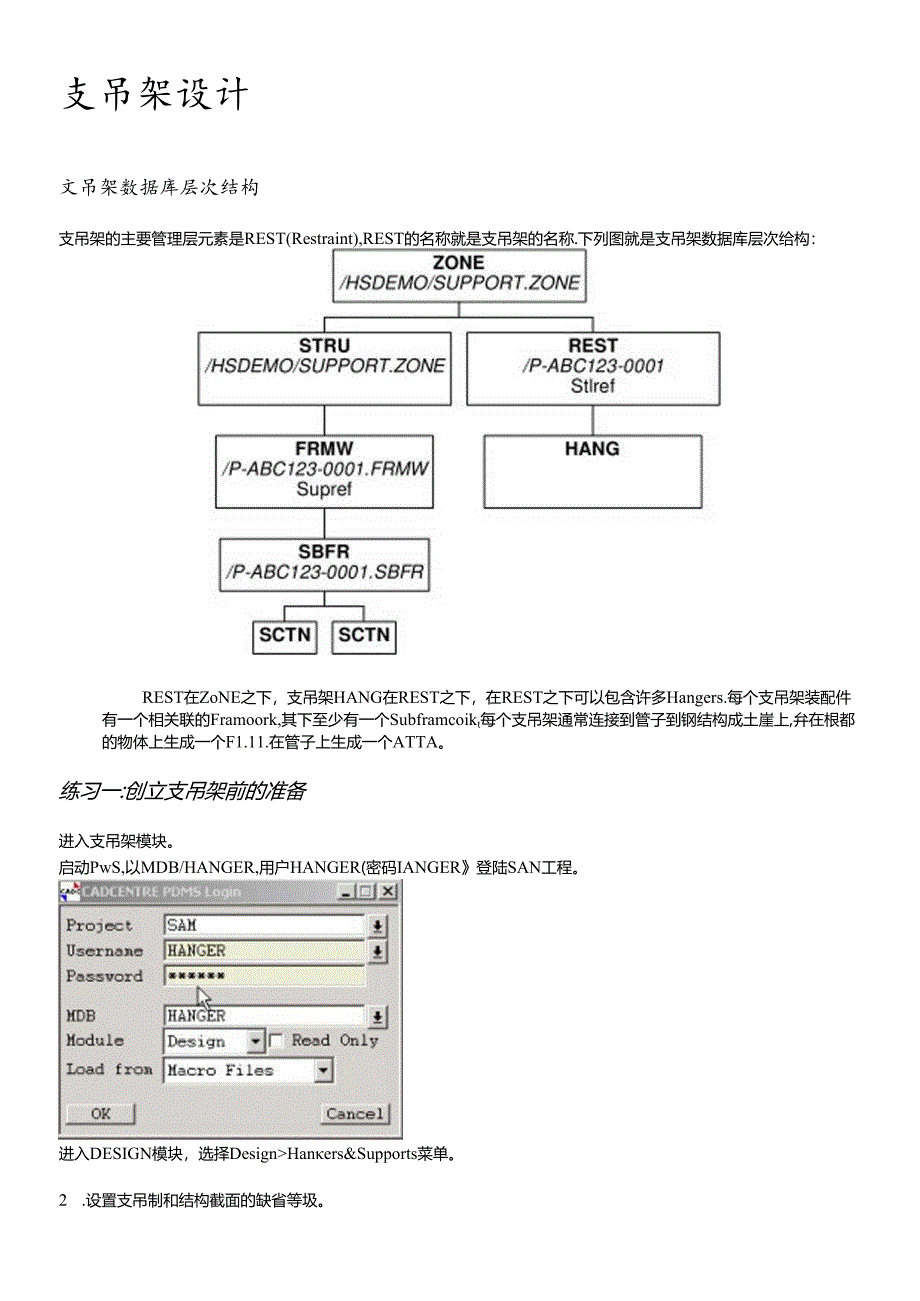

1、VPDVANTAGEP1.antDesignSystem工厂三维布置设计管理系统PDMS支吊架设计培训手册VANTAGE支吊架设计文吊架数据库层次结构支吊架的主要管理层元素是REST(Restraint),REST的名称就是支吊架的名称.下列图就是支吊架数据库层次给构：REST在ZoNE之下，支吊架HANG在REST之下，在REST之下可以包含许多Hangers.每个支吊架装配件有一个相关联的Framoork,其下至少有一个Subframcoikt每个支吊架通常连接到管子到钢结构成土崖上,弁在根都的物体上生成一个F1.11.在管子上生成一个ATTA。练习一:创立支吊架前的准备进入支吊架模块。启

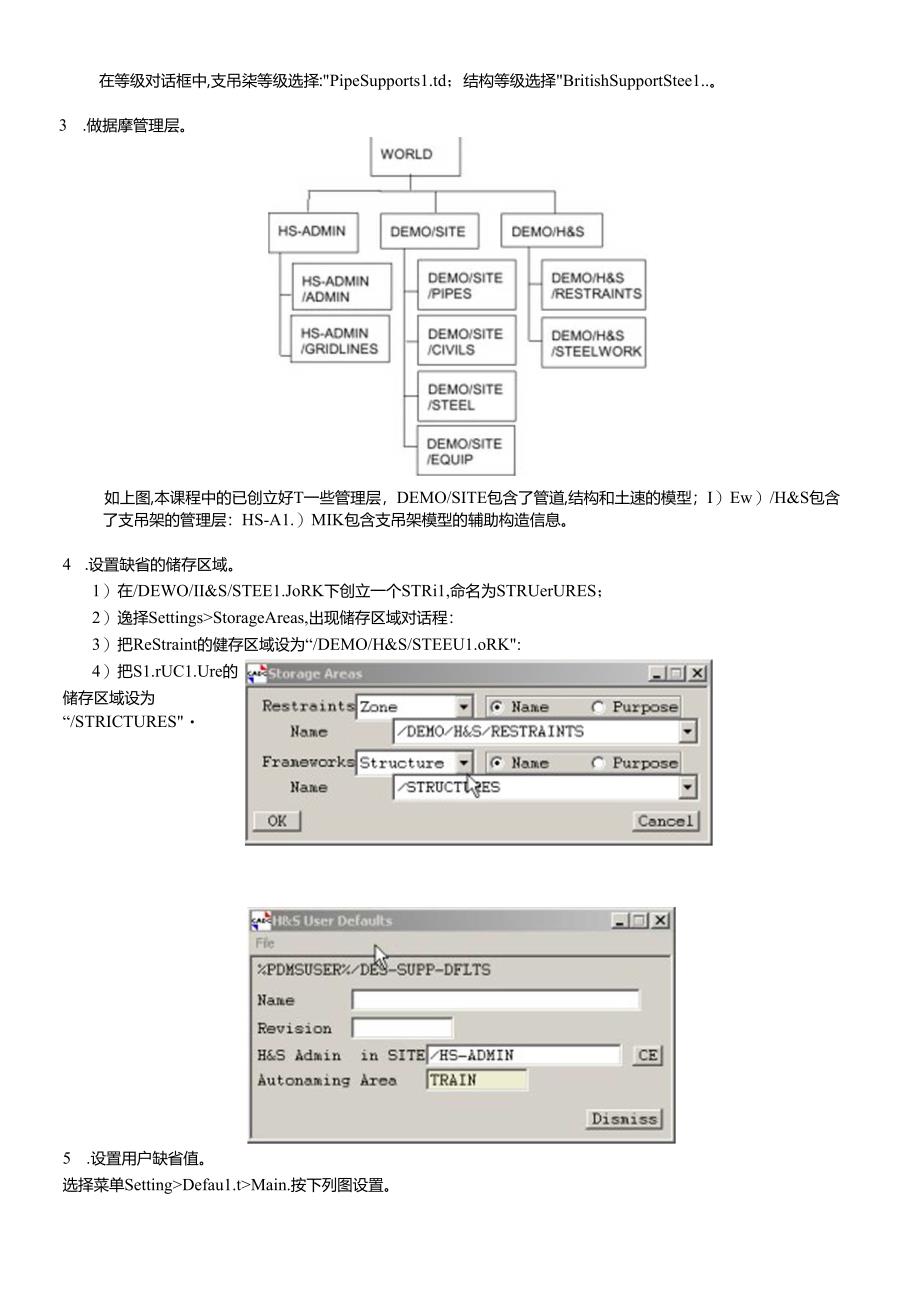

2、动PwS,以MDB/HANGER,用户HANGER(密码IANGER登陆SAN工程。进入DESIGN模块，选择DesignHaners&Supports菜单。2 .设置支吊制和结构截面的缺省等圾。在等级对话框中,支吊柒等级选择:PipeSupports1.td；结构等级选择BritishSupportStee1.。3 .做据摩管理层。如上图,本课程中的已创立好T一些管理层，DEMO/SITE包含了管道,结构和土速的模型；I）Ew）/H&S包含了支吊架的管理层：HS-A1.）MIK包含支吊架模型的辅助构造信息。4 .设置缺省的储存区域。1）在/DEWO/II&S/STEE1.JoRK下创立一个S
