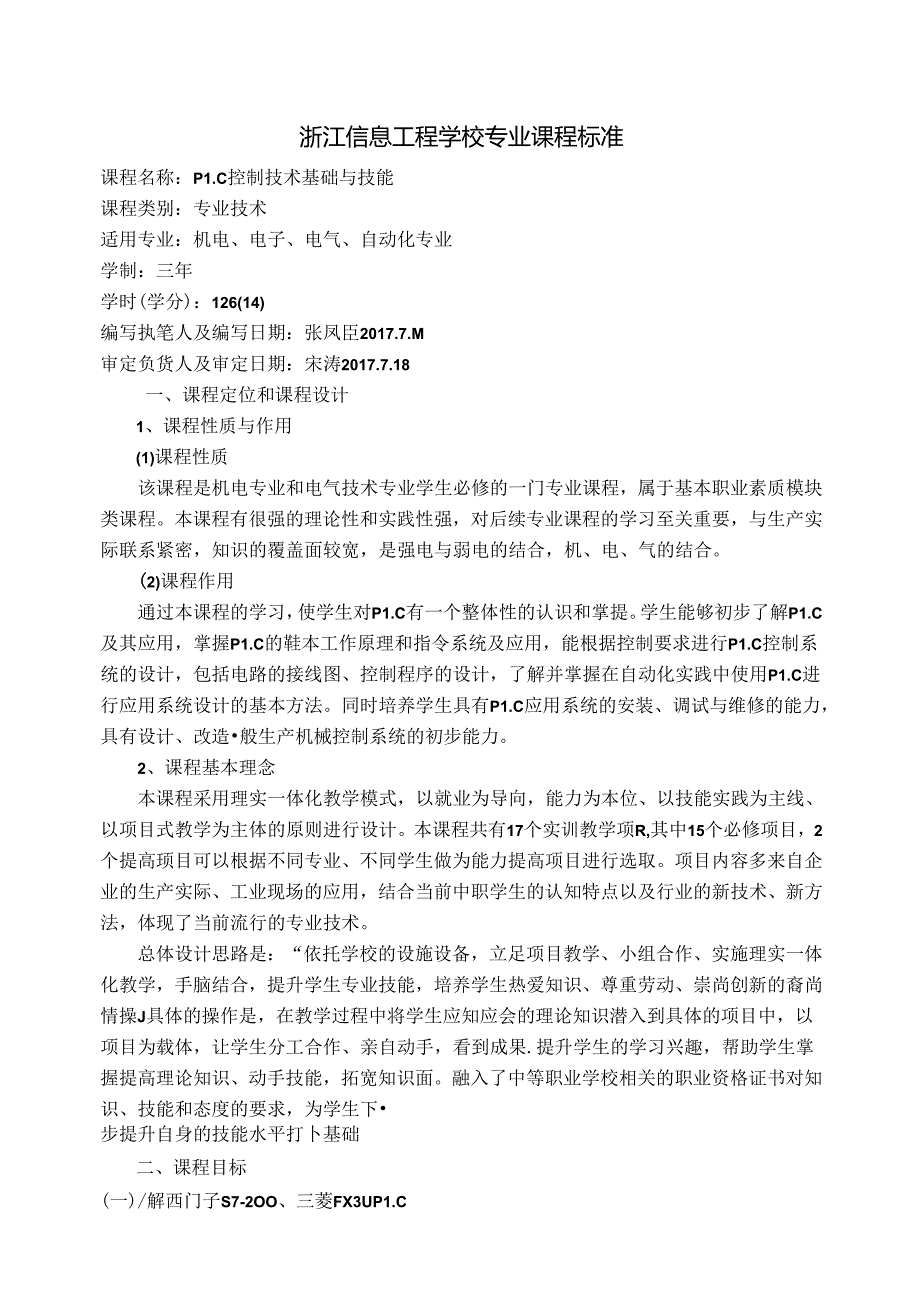

1、浙江信息工程学校专业课程标准课程名称：P1.C控制技术基础与技能课程类别：专业技术适用专业：机电、电子、电气、自动化专业学制：三年学时(学分)：126(14)编写执笔人及编写日期：张凤臣2017.7.M审定负货人及审定日期：宋涛2017.7.18一、课程定位和课程设计1、课程性质与作用(1)课程性质该课程是机电专业和电气技术专业学生必修的一门专业课程，属于基本职业素质模块类课程。本课程有很强的理论性和实践性强，对后续专业课程的学习至关重要，与生产实际联系紧密，知识的覆盖面较宽，是强电与弱电的结合，机、电、气的结合。(2)课程作用通过本课程的学习，使学生对P1.C有一个整体性的认识和掌提。学生能
2、够初步了解P1.C及其应用，掌握P1.C的鞋本工作原理和指令系统及应用，能根据控制要求进行P1.C控制系统的设计，包括电路的接线图、控制程序的设计，了解并掌握在自动化实践中使用P1.C进行应用系统设计的基本方法。同时培养学生具有P1.C应用系统的安装、调试与维修的能力，具有设计、改造般生产机械控制系统的初步能力。2、课程基本理念本课程采用理实一体化教学模式，以就业为导向，能力为本位、以技能实践为主线、以项目式教学为主体的原则进行设计。本课程共有17个实训教学项R,其中15个必修项目，2个提高顼目可以根据不同专业、不同学生做为能力提高项目进行选取。项目内容多来自企业的生产实际、工业现场的应用，结

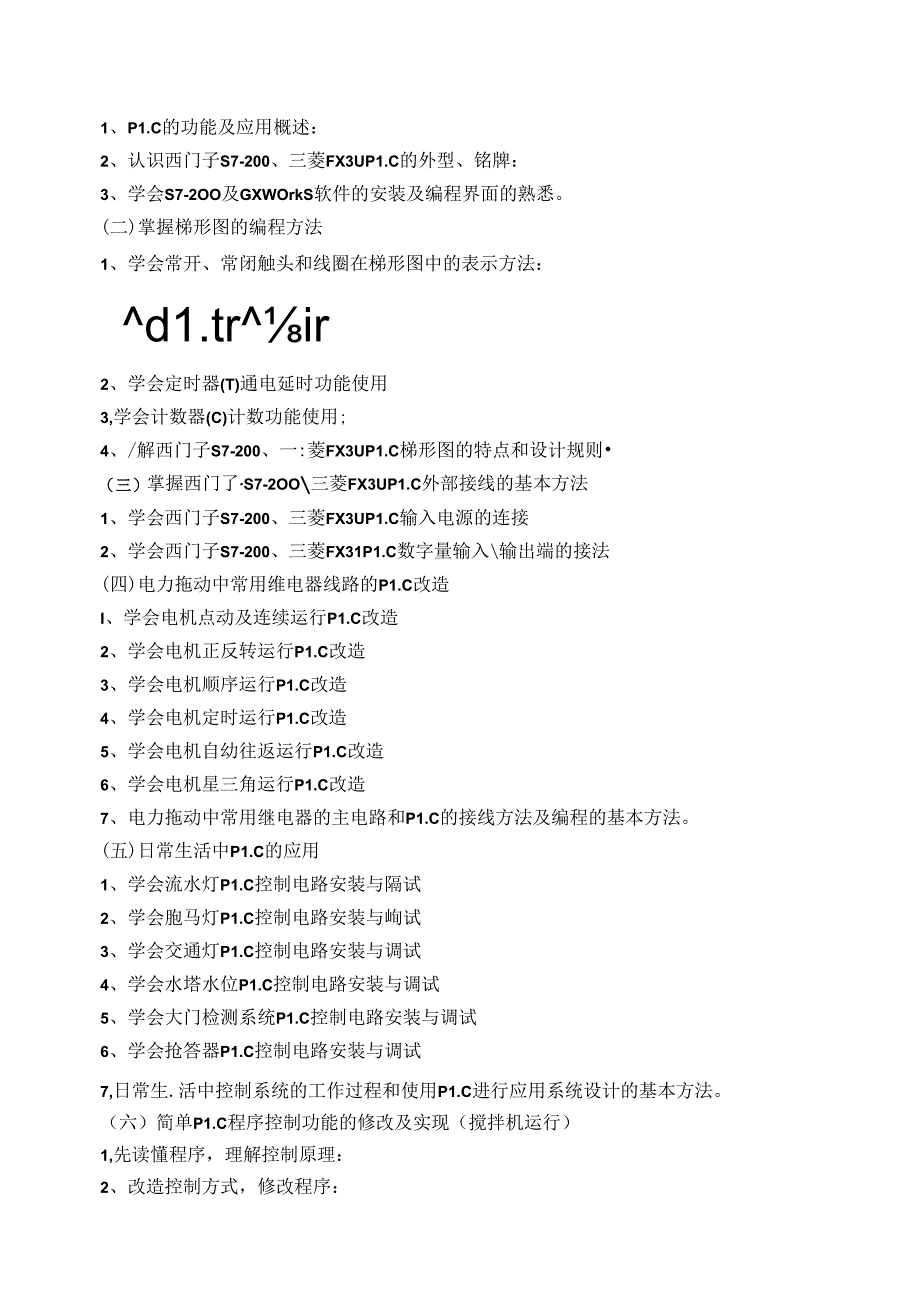

3、合当前中职学生的认知特点以及行业的新技术、新方法，体现了当前流行的专业技术。总体设计思路是：“依托学校的设施设备，立足项目教学、小组合作、实施理实一体化教学，手脑结合，提升学生专业技能，培养学生热爱知识、尊重劳动、崇尚创新的裔尚情操J具体的操作是，在教学过程中将学生应知应会的理论知识潜入到具体的项目中，以项目为载体，让学生分工合作、亲自动手，看到成果.提升学生的学习兴趣，帮助学生掌握提高理论知识、动手技能，拓宽知识面。融入了中等职业学校相关的职业资格证书对知识、技能和态度的要求，为学生下步提升自身的技能水平打卜基础二、课程目标(一)/解西门子S7-2OO、三菱FX3UP1.C1、P1.C的功能
4、及应用概述：2、认识西门子S7-200、三菱FX3UP1.C的外型、铭牌：3、学会S7-2OO及GXWOrkS软件的安装及编程界面的熟悉。(二)掌握梯形图的编程方法1、学会常开、常闭触头和线圈在梯形图中的表示方法：d1.trir2、学会定时器(T)通电延时功能使用3,学会计数器(C)计数功能使用;4、/解西门子S7-200、一:菱FX3UP1.C梯形图的特点和设计规则（三）掌握西门了S7-2OO三菱FX3UP1.C外部接线的基本方法1、学会西门子S7-200、三菱FX3UP1.C输入电源的连接2、学会西门子S7-200、三菱FX31P1.C数字量输入输出端的接法(四)电力拖动中常用维电器线路的
5、P1.C改造I、学会电机点动及连续运行P1.C改造2、学会电机正反转运行P1.C改造3、学会电机顺序运行P1.C改造4、学会电机定时运行P1.C改造5、学会电机自幼往返运行P1.C改造6、学会电机星三角运行P1.C改造7、电力拖动中常用继电器的主电路和P1.C的接线方法及编程的基本方法。(五)日常生活中P1.C的应用1、学会流水灯P1.C控制电路安装与隔试2、学会胞马灯P1.C控制电路安装与峋试3、学会交通灯P1.C控制电路安装与调试4、学会水塔水位P1.C控制电路安装与调试5、学会大门检测系统P1.C控制电路安装与调试6、学会抢答器P1.C控制电路安装与调试7,日常生.活中控制系统的工作过程

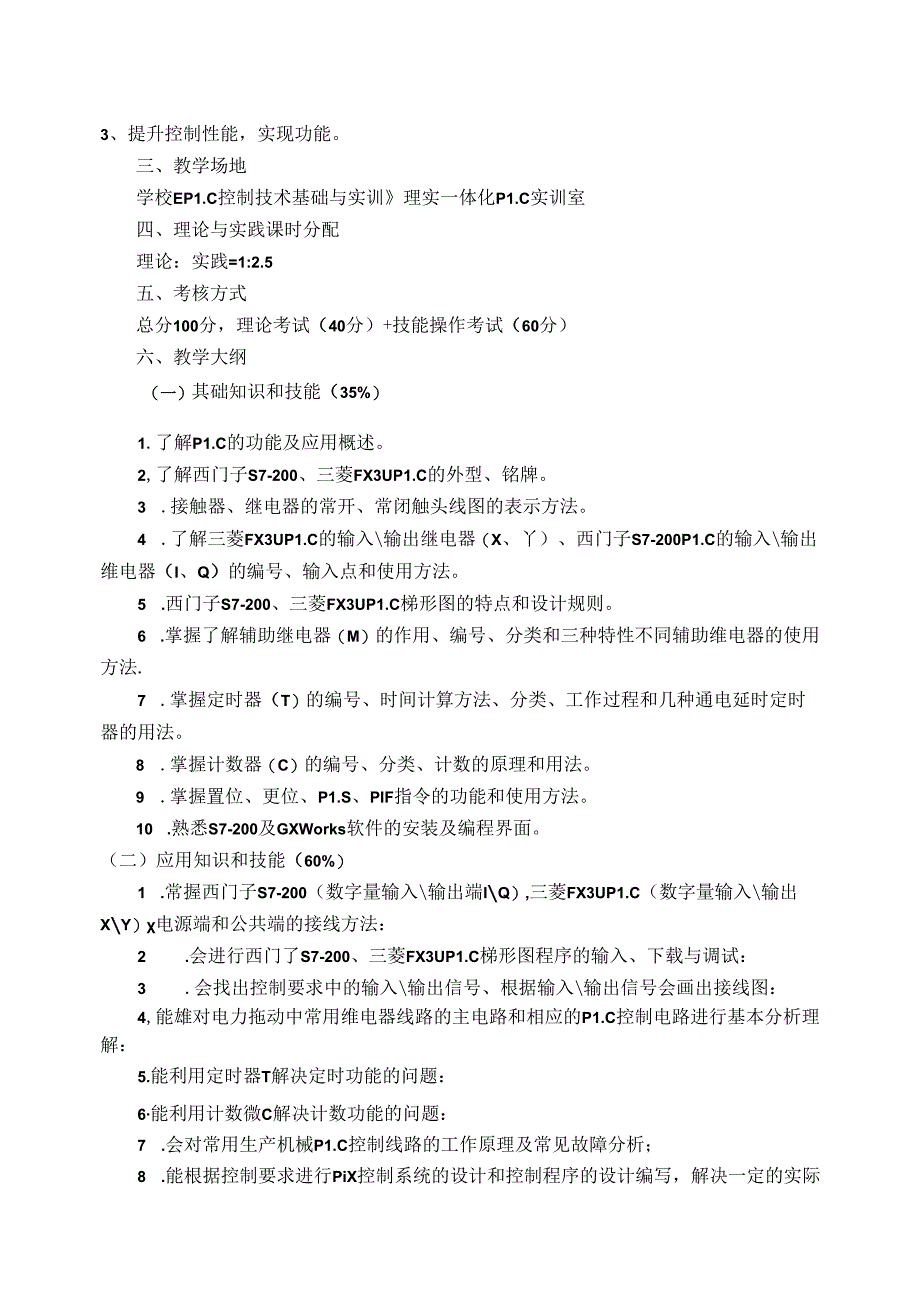

6、和使用P1.C进行应用系统设计的基本方法。（六）简单P1.C程序控制功能的修改及实现（搅拌机运行）1,先读懂程序，理解控制原理：2、改造控制方式，修改程序：3、提升控制性能，实现功能。三、教学场地学校EP1.C控制技术基础与实训理实一体化P1.C实训室四、理论与实践课时分配理论：实践=1:2.5五、考核方式总分100分，理论考试（40分）+技能操作考试（60分）六、教学大纲（一）其础知识和技能（35%）1.了解P1.C的功能及应用概述。2,了解西门子S7-200、三菱FX3UP1.C的外型、铭牌。3 .接触器、继电器的常开、常闭触头线图的表示方法。4 .了解三菱FX3UP1.C的输入输出继电器
7、（X、丫）、西门子S7-200P1.C的输入输出维电器（I、Q）的编号、输入点和使用方法。5 .西门子S7-200、三菱FX3UP1.C梯形图的特点和设计规则。6 .掌握了解辅助继电器（M）的作用、编号、分类和三种特性不同辅助维电器的使用方法.7 .掌握定时器（T）的编号、时间计算方法、分类、工作过程和几种通电延时定时器的用法。8 .掌握计数器（C）的编号、分类、计数的原理和用法。9 .掌握置位、更位、P1.S、PIF指令的功能和使用方法。10 .熟悉S7-200及GXWorks软件的安装及编程界面。（二）应用知识和技能（60%）1 .常握西门子S7-200（数字量输入输出端IQ）,三菱FX3
8、UP1.C（数字量输入输出XY）电源端和公共端的接线方法：2 .会进行西门了S7-200、三菱FX3UP1.C梯形图程序的输入、下载与调试：3 .会找出控制要求中的输入输出信号、根据输入输出信号会画出接线图：4,能雄对电力拖动中常用维电器线路的主电路和相应的P1.C控制电路进行基本分析理解：5.能利用定时器T解决定时功能的问题：6能利用计数微C解决计数功能的问题：7 .会对常用生产机械P1.C控制线路的工作原理及常见故障分析；8 .能根据控制要求进行PiX控制系统的设计和控制程序的设计编写，解决一定的实际问题：9 .能对简单P1.C程序控制功能的修改及实现。（三）综合拓展知火和技能（5%）1
9、.了解FX2N系列的拓展模块的功能和选用：2 .了解传感器的基本知识，会识别YI-23SA设备上的各传感器；3 .知道FR-E740变频器各端子的功能：4 .会利用变频器操作手册熟练设置变核器参数*七、教学项目及弁考课时项目认识西门T-S7-200,三菱FX3UP1.C7课时）项目二S7-2OOExp1.orer及GXWorkes软件的安装及编程界面的基本操作（7课时）项目三用P1.C实现电机点动与连续运行（7课时）项目四用P1.C实现电机正反转运行（7课时）项目五用P1.C实现电机顺序运行（7课时）项目六用P1.C实现电机定时运行（7课时）项目七从梯形图认知控制原理（7课时）项目八用P1.C
10、实现电机自动往返运行（7课时）项目九用P1.C实现电机星三角运行（7课时）项目十用P1.C实现流水灯控制（7课时）项目十用P1.C实现跑马灯控制（7课时）项目十二用P1.C实现交通灯控制（7课时）项目十三用P1.C实现水塔水位控制（7课时）项目十四用P1.C实现大门检测控制（7课时）项目十五用P1.C实现抢答器控制（7课时）*项目十六综合项目一（7课时）*项目十七综合项目二（7课时）附考核样卷P1.C控制技术基础与实训理论样卷（50分）（考核时间I1小时）第一部分基础知识与技能（共25分）1.填空（11分）（1） P1.C的编程软器件中输入和输出继电器共（）点，均采用（）编码。（2）当P1.C
11、进入程序运行状态时，P1.C工作于独特的（）扫描工作方式，每个扫描周期分为（）、（）和输出刷新3个阶段。（3）S7-200系列P1.C的数子量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负栽的（）。（4）三菱FX3UP1.C定时器T的时钟脉冲有（）、（）和（）三种。P1.x中定时器T240的计时分辩率为（）,若定时间为Is,设定值K为（）。2 .判断（6分）（1）P1.C的输出维电罂的线圈不能由程序能动,只能由外部信号驱动（）.（2） P1.C的输出线圈可以放在梯形图逻辑行的中间任意位置。O（3） P1.C的软维电器编号可以根据需要任意编写。（）（4）在设计P1.C的梯形图时
12、，在每一逻辑行中，并联触点多的支路应放在左边。（）（5）三菱FX3UP1.CM8012是IOms时钟脉冲。O（6）如果复位指令的操作数是定时器位（T）或计数器位C）,会使相应定时罂位计数器位复位为0,并清除定时器或计数器的当前值。（）3 .根据梯形图完成下面的功能测试（8分）(1)YO=OFF,Y1.J=ON(2) XO=ON.X4=0N时,则YO=,Y1.J=。当X1.=ON时，则(YO=,(Y1.三.当X2=0N,X3=0N时YO=,(Y1.J=o当X1.=ON,X2=0N.X3=0N时YO=，Y1.=,第二部分应用知识和技能(共22分)1、根据图形回答问题(4分)XOOOK90T1.(T
13、O)YOOOXOOOK1.OO11M(T200)TOT200IIr4f(Y)YOOO111 )当XO接通时，YO级圈经过多长时间得电？(2分)2 ）当YO接通,XO断开时，YO线圈经过多长时间断电?（2分）2、分析下列程序所完成的任务，画出M0、M1.、Yo时序图（6分）3 .按照给出的控制要求IS月梯形图程序（12分）试用西门子S7-200或三菱FX3UP1.C实现两台三相异步电动机的顺序起动，逆序惇止的控制线路。具体要求如F：按下启动按钮，M1.电动机启动，5秒后，M2电动机自行起动：按下停止按钮M2电动机先停止，5秒后，M1.电动机停止。（1）写出P1.C的I/O分配表输入分配输出分配外
14、部元件P1.C输入地址P1.C输出地址外部元件（2）画出P1.C的I/O分配表以及外部接线图:（3）编制梯形图程序:第三部分综合拓展知织和技能（共3分）指出Y1.-235物料传送和分拣机构中，3、6、II端子分别使用什么传感器？电工技术基础与技能技能样卷（50分）（考核时间：1小时）第一部分技能试题（用西门子S7-200或三菱FX3UP1.C实现控制要求）四台电动机控制的皮带输送机的控制（1） 启动控制要求为了避免在上级皮带上造成物料堆积，启动时要求四台电动机按M1-M3-M2-M1的I项序，间隔5S顺序启动。2）停车控制要求为了不使皮带上残留物料，停车时要求四台电动机按MIT2-M3-M4的次序，间隔5S顺序停车。3）故障停车要求控制当某条皮带机发生故障时，该皮带机立即停止，而其后的皮带机则待料运完后才能停止。例如：M2出故障,M1.和M2立即停止,经过5S延时后,M3停止.（1）写出P1.C的I/O分配表（2）画出P1.C的I/O分配表以及外部接线图:（3）利用P1.C实现上述功能,并完成谢试。第二部分评分标准:考核内容配分评分细则得分自我评价tt师W价布线10按照接线图接税并实现功能5分布线符合工艺要求（5分,不合要求每处扣1分）程序设计15编程软件正确使用（5分）程序的编辑（5分）程序的下靓（5分）系统调试15功能完成（10分）试车操作，软件的监控，
