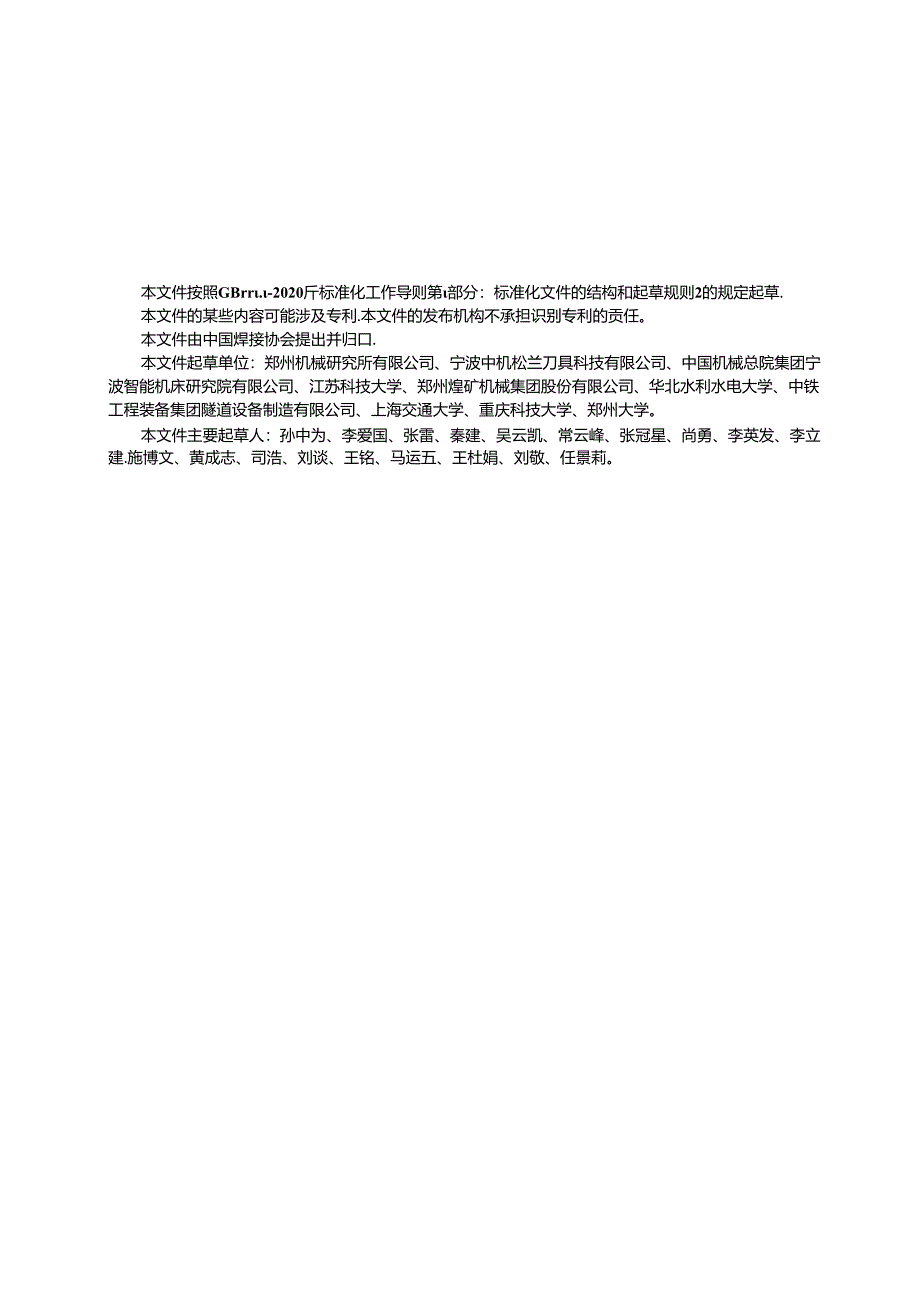

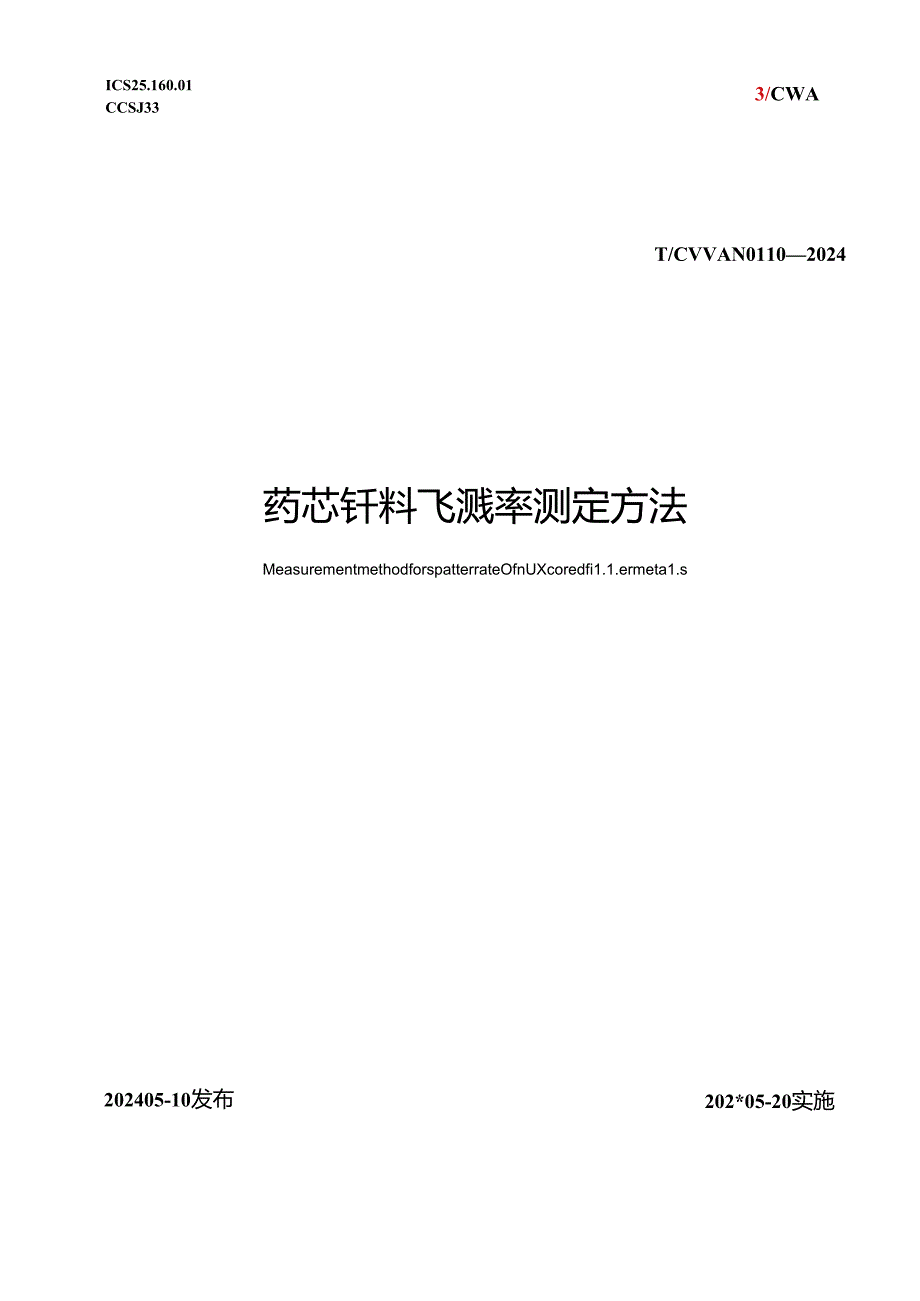

1、ICS25.160.01CCSJ333/CWAT/CVVAN01102024药芯钎料飞溅率测定方法MeasurementmethodforspatterrateOfnUXcoredfi1.1.ermeta1.s202*05-20实施202405-10发布中国焊接协会发布目次前21范围32规范性引用文件33术语和定义34原理35仪潺、设备及工具36试验步骤47试5金数据处理58检流报告6本文件按照GBrr.-2020斤标准化工作导则第部分：标准化文件的结构和起草规则2的规定起草.本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贡任。本文件由中国焊接协会提出并归口.本文件起草单位：郑
2、州机械研究所有限公司、宁波中机松兰刀具科技有限公司、中国机械总院集团宁波智能机床研究院有限公司、江苏科技大学、郑州煌矿机械集团股份有限公司、华北水利水电大学、中铁工程装备集团隧道设备制造有限公司、上海交通大学、重庆科技大学、郑州大学。本文件主要起草人：孙中为、李爱国、张雷、秦建、吴云凯、常云峰、张冠星、尚勇、李英发、李立建.施博文、黄成志、司浩、刘谈、王铭、马运五、王杜娟、刘敬、任景莉。药芯钎料飞激率测定方法1苑B1.本文件规定了药芯钎料飞激率的检验仪器、设备与工具、检验步骤和判定规则等。本文件适用于药芯钎料飞藏率的检验和评价。2烷范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必
3、不可少的条款。其中，注R期的引用文件，仅该日期对应的版本适用于本文件；不注口期的引用文件，其炒新版木（包括所有的修改单）适用于本文件。GB/T3375焊接术语GB/I8170数值修约规则与极限数值的表示和判定GBT41KM.I实心和药芯软钎料丝规范和试验方法第1部分：分类和性能要求3 #三WJGBT3375界定的以及下列术语和定义适用于本文件。3.1药芯忏料11ux-redfi1.1.erncta1.s由外皮金属或合金包裹钎剂或钎剂与金尿粉（金帆丝）的混合物构成的针料。3.2药芯忏科飞激率sp1.ashrateofso1.der在整个熔化过程中，因飞溅所导致的钎料金补和钎剂的总损失项破占案个轩
4、料质法的比例。3.3忏剂填充Mtt1.uxfi1.1.ingcoefficient药芯钎料中钎剂占总钎料总质录的比例。4 *3药芯忏料U潴率检验方法，通过加热药芯钎料并使其完全熔化,观察定量药芯忏料在整个辂化期间的飞微次数，井计算与焙化钎料主体不相连的飞藏钎料的总损失率，以此评定药芯钎料的飞溅率.5仪、设备及工具5.1手套箱：用于火焰加1热掾作及观察。5.2精密天平：测地精度0.001g.5.3丁燥箱：使用温度应适于100C5X?使用.5. 4痔应加热设备：用于感应加热操作.5.5火焰枪：用于火焰加热操作，5.5薄绢：试样清洗过.程中使用。5.6脱脂剂：异丙肝或其他脱脂剂.5.7解剖刀：用于药
5、芯钎料切断.5 .跖英管：透明圆筒状，用于感应加热观察钎料飞溅.5.9石黑板：用于火焰加热药芯钎料粗板,66. 1试验前廊的应选取钎剂埴充系数相同的药芯杆料，I1.药芯应均匀并具有代表性，用浸过脱脂剂的薄绢沿药芯钎科丝长度方向擦拭试样,放入T燥箱内低温供下备用，测试方法根据加热方式不同分为方法A和方法B.6.2方法A6.2.1 取样用解剖刀在陶瓷平板或其他干燥平滑材料表面将试样切出8mm10mm长的段状，在切断试样时要注意避免切口处有忏剂损失，同时要保护试样的表面不被污染.6.2.2 试样原始重口称信使用精带天平称取切断的药芯钎料重量，记为原始钎料的总重量Mo.单位为克(g).6.2. 3试样
6、装配将称取好的试样小心放置在透明的石英管中,石英管上方使用透明的石英玻璃遮盖,将装配好的侍测样放入感应税圈中，装配示意图如图1所示。图1疥!：A装也通图6.2.4 升温T/CWAN01102024使用感应加热对试样iS行升温,根据钎料熔化阻度调整加热功率,升讯至药芯钎料开始熔化，至完全熔化后加热结束，6.2.5 飞溅次数记录在加热过程中，观测记录药芯钎料在整个熔化过程中的飞栽总次数。6.2.6 称奥试样冷却后使用Uf取出石英管中凝固的主体钎料金属球（包括覆苗其表面的钎剂残留），干燥后用精密天平称G,并记录其重值Me。6. 3方法B7. 3.1取样用解剖刀在陶宛平板或其他F燥平滑材料表面将试样切
7、出3mm-5mm长的现状,在切断试样时娈注意溺免切口处有舒剂损失.同时要保护试样的表面不被污染，8. 3.2试样原始或做称量使用精密天平称取切断的药芯钎料由量，记为原始忏料的总重HMd单位为克（g.6. 3.3试样装配将称取好的试样小心放翼在足修大面积的石墨板上，将装配好的待浏样放置在手套箱中，手套箱需连接火焰加热设备并配有观测窗，袋配示意图如图2所示.图2方衰3装配示意图7. R4升温使用火焰中性焰时试样进行加热，加热开始时使用火焰局部预热，预热结束后均匀移动焊枪，亘至药芯钎料完全熔化.8. 3.5飞溅次数记录在加热过程中，观测记录药芯钎料在整个熔化过程中的U溅总次数.6. 3.6称里试样冷
8、却后，使用慢了取出石墨板上凝固的主体钎料金属球（包括前解其表面的钎剂残留），干燥后用精密天平称fit并记录其重量Me，TVWAN川1020246.1 药芯钎科飞溉程度等级由3次加热过程中记录的平均飞激次数判定，具体分级可见下表:表r三程度判定表等级AKC平均飞藏次数033飞，程度无飞滋对做飞激严16飞溉7. 2药芯钎料K激率按公式进行计算,数值修约按照标准GB/T8170执行:(1)MiM0-Mc=MnMn式中：药芯钎料的飞激率：MS一与焙化钎料主体不相连的飞流钎料的总质量:M原始药芯钎料的总质限：M残的主体钎料的质麻.7检测报告检测报告应包含以下内容：(D样品名称和规格型号：(2)报告日期:(3)测试仪器及鞭号；(4)测试结果:(5)编制、审核、批准人员筌字。
