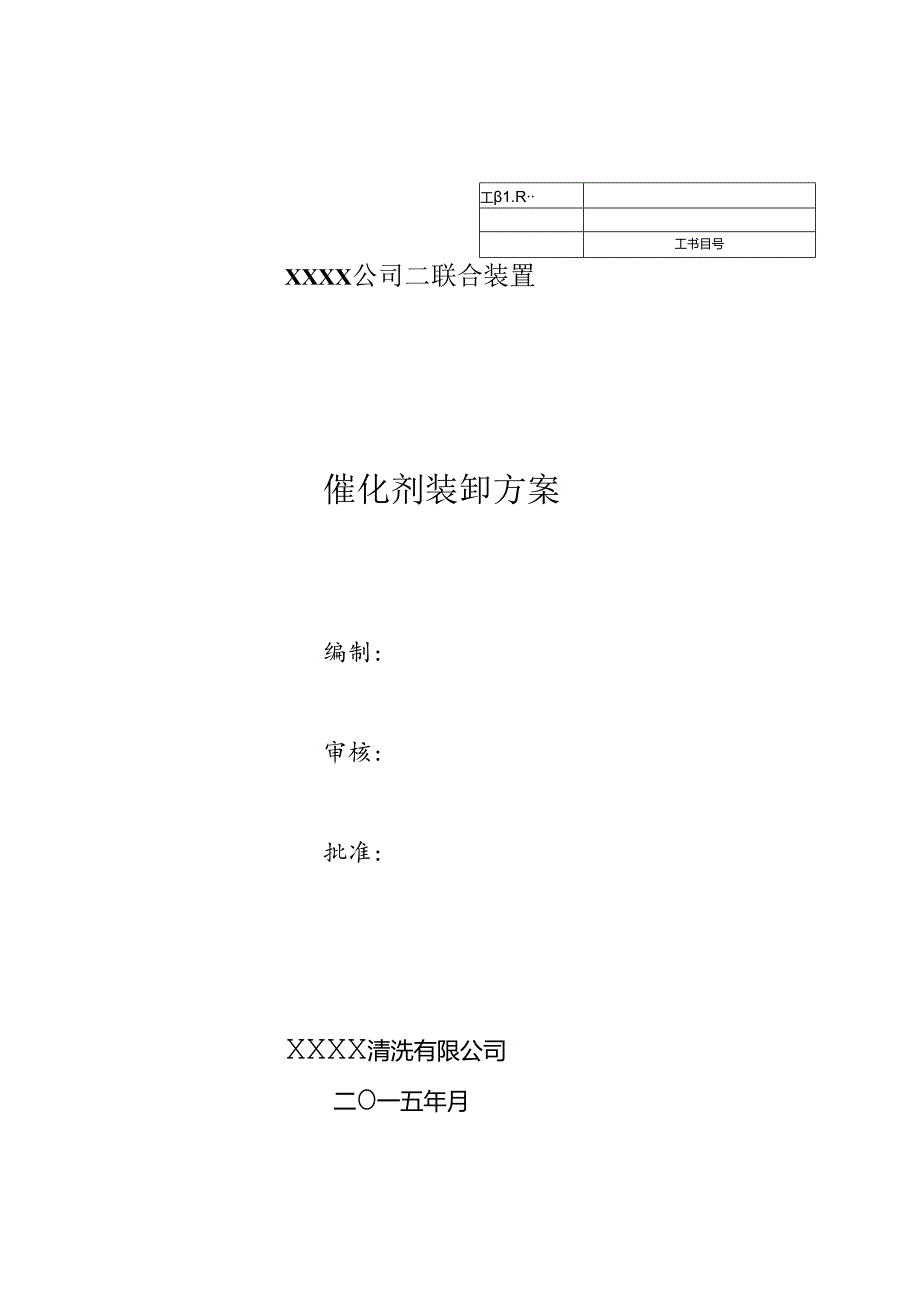

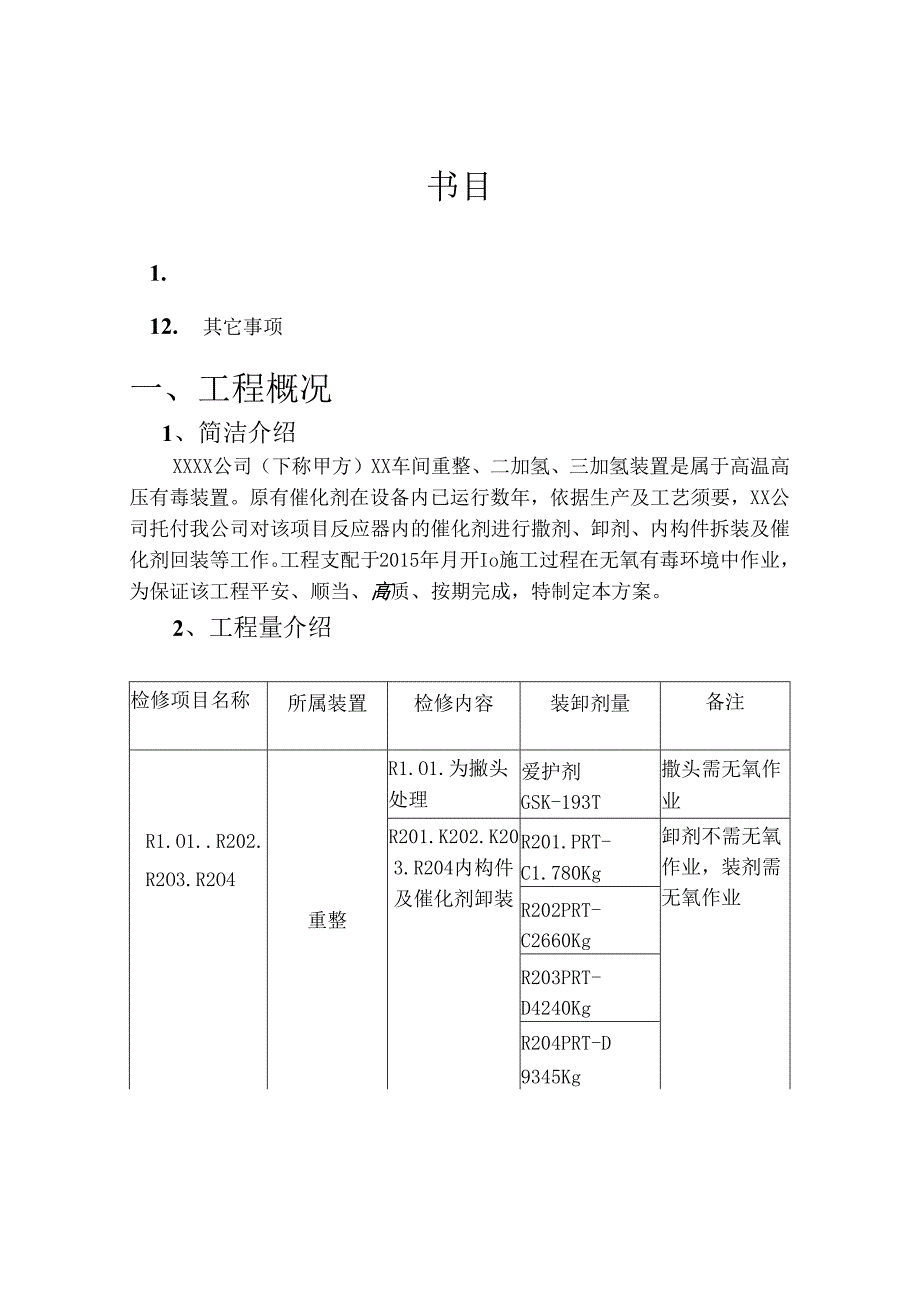

1、工1.R工书目号XXXX公司二联合装置催化剂装卸方案编制:审核:批准:XXXX清洗有限公司二O一五年月书目1. 工程概况32. 编制依据43. 施工前的打算44. 卸剂65. 装剂前的打算工作86. 施工要求及留意事项97. 吸附剂的装填108. 技术管理及质量管理119. 施工进度支配1110. 平安保证措施1211. 甲方协作要求1212. 其它事项一、工程概况1、简洁介绍XXXX公司（下称甲方）XX车间重整、二加氢、三加氢装置是属于高温高压有毒装置。原有催化剂在设备内已运行数年，依据生产及工艺须要，XX公司托付我公司对该项目反应器内的催化剂进行撒剂、卸剂、内构件拆装及催化剂回装等工作。工

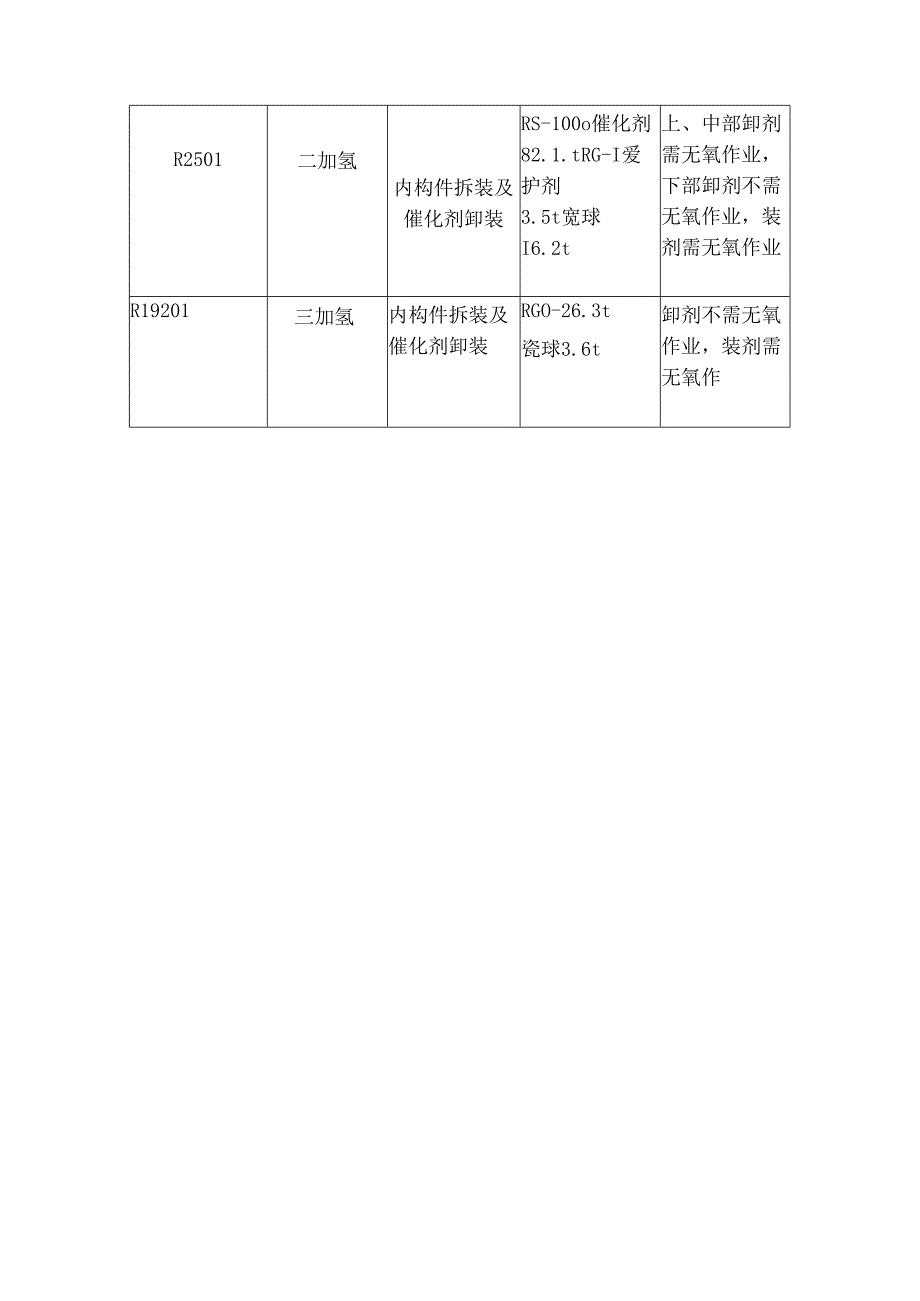

2、程支配于2015年月开Io施工过程在无氧有毒环境中作业，为保证该工程平安、顺当、高质、按期完成，特制定本方案。2、工程量介绍检修项目名称所属装置检修内容装卸剂量备注R1.O1.R202.R2O3.R2O4重整R1.O1.为撇头处理爱护剂GSK-193T撒头需无氧作业R201.K202.K203.R204内构件及催化剂卸装R201.PRT-C1.780Kg卸剂不需无氧作业，装剂需无氧作业R202PRT-C2660KgR203PRT-D4240KgR204PRT-D9345KgR2501二加氢内构件拆装及催化剂卸装RS-100o催化剂82.1.tRG-I爱护剂3.5t宽球I6.2t上、中部卸剂需无
3、氧作业，下部卸剂不需无氧作业，装剂需无氧作业R19201三加氢内构件拆装及催化剂卸装RGO-26.3t瓷球3.6t卸剂不需无氧作业，装剂需无氧作R19202三加氢构件拆装及催化剂卸装瓷球8.375tRGO-21.5tRSDS-2113.44tRSDS-222.73t上部卸剂需无氧作业，卜.部卸剂不需无氧作业，装剂需无氧作业二、编制依据本方案依据XX公司供应的招标文件以及相关标准、规范而编制。三、施工前的打算1、施工机具的打算。工程开工以前需打算好下列器具，并细致检杳，确保所用机具完好。2、需甲方供应的机具序号名称数量单位备注1氮气用临时气管/按须要2反应器法兰爱护胶垫1块3仪表风或氮气/按须要
4、4反应器平台上电源380V、220V5编织袋或铁桶装废瓷球等6消防设施按须要7干冰按须要8器内备件按须要3、乙方供应的器具序号名称数量单位备注1专用板手1套2按须要3抽魅1.1台4照明设施（12V）/按须要5软梯/按须要6空压机2台7卷尺2把30n1.0tn各一8抹布/9防尘工作服20套10彩条布/12傕化剂装料木靶2把13氧浓度计1只14带通气管面罩/按须要15带氧气瓶面罩（急救W）/按须要16防尘面具/按须要17护目镜/按须要18通讯设备（步话机）4个19起重卷扬机2台20水平仪1只21钢丝刷5个22清洁工具1套23集装箱100个暂定24吊车1辆25叉车2辆4、施工人员的打算人员入场前须进
5、行三级平安教化，对本次工程施工方案细致学习，驾驭要领。装卸剂过程中，催化剂粉尘对人体损害较严峻，须打算好作业人员全封闭劳动爱护用品。器内作业人员进入反应器前必需进行必要的体格检查。5、施工现场的打算卸剂前的打算工作1、依据HSE体系要求布置好现场.2、抽吸机的安装调试工作。3、做好平台与地面及平台与器内的通讯安装调试工作。4、做好生命维持系统的安装调试工作。5、做好现场操作人员有毒有害气体的防护工作，与施工无关人员不得进入施工现场。6、装置停止生产，设备经氮气、空气置换合格，系统前后工段以盲板隔开，以防串气。7、打开反应器法兰人孔，检测塔内气体成分，检测催化剂状况。施工人员的合理配置。四、撇卸
6、催化剂及工期支配1、施工工期乙方依据甲方要求，实行24小时连续作业，保质保量完成重整、二加氢、三加氢反应器内催化剂的卸装。工期为：市整R1.O1.反应器内31爱护剂无氧撇出（待定可能需全卸），作业时间为4小时。R202.R203.R204反应器内催化剂有班卸出、相关构件的拆装作业时间为24小时,回装无氧作业时间为24小时;二加氢R2501反应器内上、中部瓷球、催化剂无氧撇出，相关构件的拆装作业时间为60小时，下部瓷球、催化剂有氧卸出，作业时间为12小时热，回装无氧作业时间为48小时，电偶、冷氢管的拆装时间不包含在内；三加氢R19202反应器内上部瓷球、催化剂无氧撇出，相关构件的拆装作业时间为2
7、4小时，卜部瓷球、催化剂有氧卸出，作业时间6小时，回装无氧作业时间为24小时，电偶、冷氢管的拆装时间不包含在内；此次项目共计用时226小时。若因甲方缘由或其他特别状况造成停工、待工等，则完工时间顺延。2、反应器撤剂、拆除内构件、装集装箱1）反应器已经被独立隔离。2）在反应器底部出口管、冷氢口和反应器顶部人孔处经橡胶管通氮风，使器内保持氮气微正压，氮气纯度大于99以3）甲方拆除反应器入口人孔法栏，器内进行气体分析，爆炸气和含硫有毒气体符合作业要求后，由车间开出进容器作业票，人员打算进塔。4）爱护好反应器入口法栏面。法兰面及法兰应用橡胶管爱护好，以免损坏密封面。5）在充氮状态下作业，进容器内作业人
8、员必需佩带长管式微正压呼吸面具。6）在无氧状态下拆除顶部塔盘，并吊至地面清理、清点，如有缺损,通知甲方修理并备好备件。7）用抽吸机把顶部瓷球、爱护剂撤至地面，装入甲方供应的桶或编织袋内，并堆放在现场甲方指定场所。因装置运行一段时间后物料中含有肯定的硫化物遇空气会升温，撇至地面后刚好密封。同时现场做好防火措施，遇紧急状况刚好通知甲方。8）撤至催化剂表面时改为人工做剂的方法，撇至地面后刚好装入集装箱内爱护，并加入干冰冲入氮气爱护催化剂，整齐有序的堆放在现场甲方指定场所（20米内），并指定专人依据依次做好标记,以便于回装。同时现场做好防火措施。9）卸剂时留意施工现场环境的爱护，并刚好收集、清理现场撤
9、落的粉尘，避开造成环境污染。10）撇剂过程中留意不要把催化剂撤落在地面，同时留意平安。器内作业人员须要有专人监护，并定时更换器内作业人员。11）器内无氧作业的深度及危急加大。做好设备专人随时检杳与维护,保证器内照明正常和通讯系统的畅通。如遇紧急状况时，刚好将器内作业人员撤出。12）撤剂作业时，卷扬机器内上卜起吊作业须要留意平安，器内作业人员不要站在起吊物品的卜面，避开造成人员损害。卷扬机挂钩刚好检查和更换。撇剂过程中器内上下起吊时留意不要损坏内构件，专人监护。13）重整反应器卸剂采纳自卸方法，在卸料口安装卸料阀，通过缓冲管引入集装箱。R1.O1.爱护剂依据甲方的要求是撇剂或自卸。14）三加氢R
10、19202第床层撇剂结束后，进行冷氢箱人孔通道的无氧拆出，同时留意爱护好器内构件。吊出器外后做好标记，对缺损构件做好报备工作。冷氢箱人孔通道的拆除过程中假如发觉冷氢箱内异样状况，刚好告知甲方。冷氨箱人孔通道拆出后，将器内全部工具撤出，起先其次床层的卸剂工作，其次床层实行闩卸的方法，在卸料口安装卸料阀，用帆相管连接引入集装箱内，人员通过卸料阀限制催化剂的流量。15）：加氢R2501第一床层撇剂结束后，进行第一层冷氢箱人孔通道的无氧拆出，拆好人孔通道后进入其次床层无氧撇剂，假如发觉催化剂有板结状况，收集取样，并告知甲方。其次床层撇剂结束后，进行其次层冷氢箱人孔通道的无氧拆出，第三床层卸剂方法跟三加
11、氢R19202其次床层方法相同。16）卸剂结束后对底部收集器及表面丝网、冷氢箱等相关器内构件进行联合检查确认。17）对地面构件进行清理后用干燥仪表风将其吹干，等车间验收合格后打算催化剂的无弱回装。18）全部撤剂、无氧拆除内构件、清扫工作完成后必需由卬方检查验收，并现场签字确认合格后方可进行卜一步骤的工作。19）撒剂、卸剂过程中当作业高度到达热电偶及冷氢管表面时，刚好协作检修公司拆除或者抽出热电偶、冷氮管。作业过程中留意爱护，以免损坏。五、装剂前的打算工作1、装填概述催化剂装填质量的优劣干脆影响装置的生产运行，产品气的产量、质量以及催化剂的运用年限。而装填中保证催化剂不受潮、各反应器的催化剂种类
12、和质量匀称一样、以及装填于塔内催化剂的密实程度是把握装填质量的三个主要因素。因此必需严格限制各个环节，细致操作各个装填工序，确保吸附剂保质保量快速地装入塔内。2、催化剂装填系统应具备条件（1）检查分反应器内部安装是否符合设计要求。（2）检查催化剂装填中须要留意的有关部件。（3）所需装填的催化剂全部组织入库。（4）装填所需工具齐全。（5）参与装剂的人员已组织落实。（6）其他各项打算工作就绪。（7）将全部的装填材料工具（见清单）、催化剂及隋性瓷球有秩序地安置好，以便装填。（8）反应器旁边地面设立催化剂装填桶的临时工作平台，备好吊车。（9）器顶及人孔法兰面及法兰应上黄油并覆盖爱护，以免损坏密封面。(
13、10)进入器内作业前，必需佩带空气呼吸器进入。(11)装填人员必需穿戴干净的规定的工作服、工作鞋，在器内工作人员必需轮换进行，工作完毕必需充分淋浴。(13)反应器内气体吹扫置换并检查内构件，去除反应器内锈粉。(14)对要带入反应器的工具备一份清单，工作完毕后应检查全部工具是否已带出反应器。六、施工要求及留意事项1、技术要求 装填前应保证器内无杂物。 检查器内划线的基准点、精确度，误差3%, 检查每一层瓷球装填量、匀称度、密度，误差3K 检查每床层吸附剂装填量、匀称度、密度，误差 装填过程不得损坏设备及其附件。2、留意事项 装填过程中不损伤催化剂，并且要满足设计的要求。 催化剂在装填的全过程中，
14、应避开受潮，催化剂暴露于大气中的时间必需限定到最短。 当催化剂装填工作由于下雨必需中止时，反应器人孔及装填设备必需用帆布盖紧，用氮气密封。若因别的缘由须要中止时，亦采纳同样措施。 由于催化剂易碎，不要从1米以上的高度把它倒落，也不能用脚踩，必要时用550X55Om1.n以上的木板垫脚I1. 器内作业需有人监护，高空作业时要系平安带，人不要站在起吊物品的下边。 催化剂装入料斗时，应有专人记录装入的袋数。在塔顶和塔底都必需有.专人记录装入的催化剂数量，必需保证各塔所装催化剂的种类、数量和依次完全符合要求。 催化剂的装填依次按业主所供应的装填图进行，为保证催化剂在装填时磨耗和破裂较少，装填料斗卜.应装布袋。 装填按平常无氧装填。七、催化剂的装填本次装澳采纳无氧一般装填法1、打算好反应器装催化剂示意图，图上须注明每个床层所需的催化剂型号、数量和料面高度。2、在反应器顶平台上要打算好用来盖住料斗和反应器法兰的防水帆布。3、打
