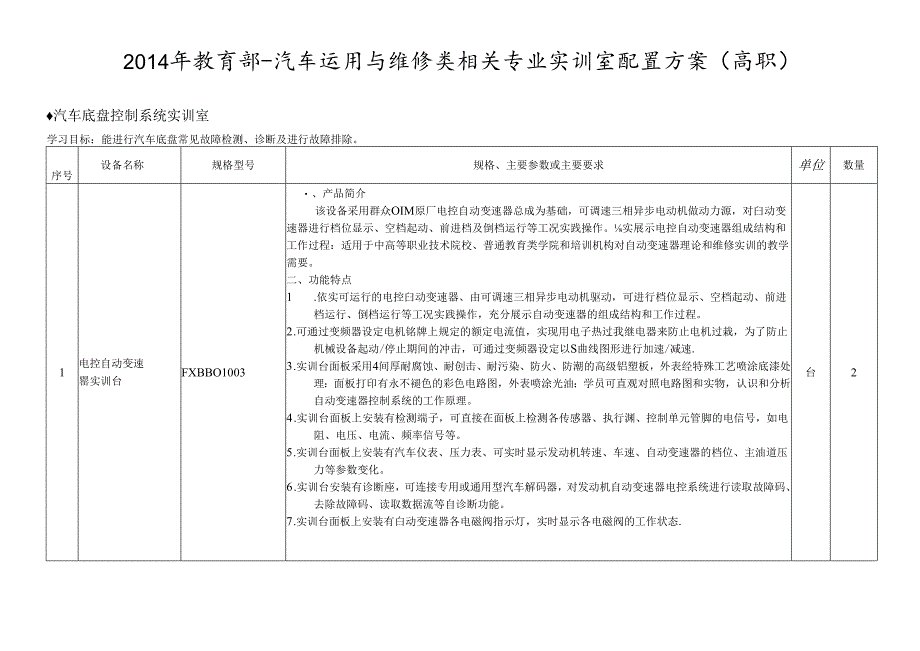

1、2014年教育部-汽车运用与维修类相关专业实训室配置方案（高职）汽车底盘控制系统实训室学习目标：能进行汽车底盘常见故障检测、诊断及进行故障排除。序号设备名称规格型号规格、主要参数或主要要求单位数量1电控自动变速罂实训台FXBBO1003、产品简介该设备采用群众OIM原厂电控自动变速器总成为基础，可调速三相异步电动机做动力源，对臼动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。实展示电控自动变速器组成结构和工作过程：适用于中高等职业技术院校、普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。二、功能特点1 .依实可运行的电控臼动变速器、由可调速三相异步电动机驱动，可进
2、行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。2 .可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过我继电器来防止电机过栽，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速.3 .实训台面板采用4间厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理：面板打印有永不褪色的彩色电路图，外表喷涂光油：学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。4 .实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行渊、控制单元管脚的电信号，如电阻、电压、电流、频率

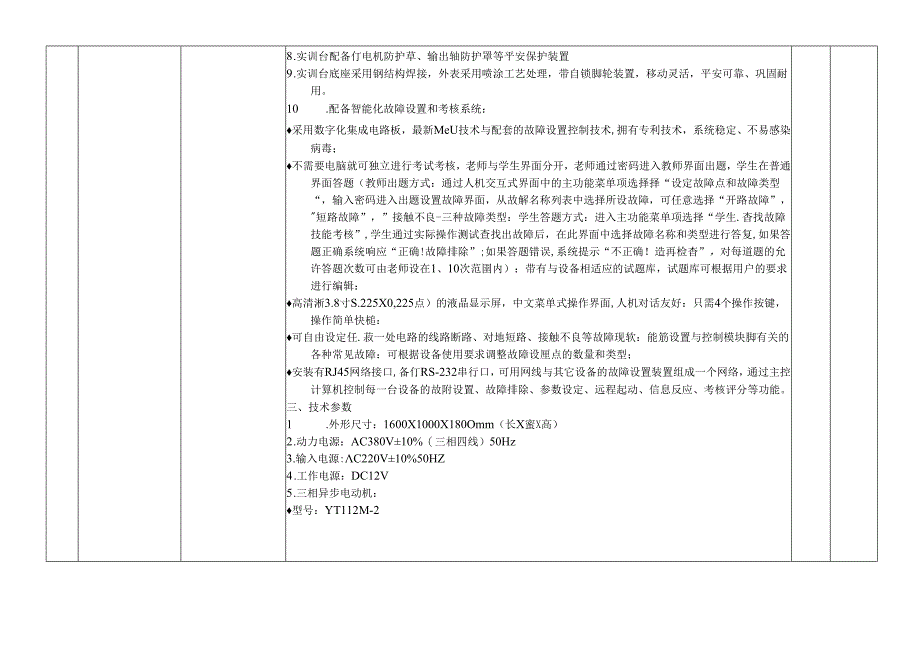

3、信号等。5 .实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。6 .实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、去除故障码、读取数据流等自诊断功能。7 .实训台面板上安装有白动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态.台28 .实训台配备仃电机防护草、输出轴防护罩等平安保护装置9 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，带自锁脚轮装置，移动灵活，平安可靠、巩固耐用。10 .配备智能化故障设置和考核系统：采用数字化集成电路板，最新MeU技术与配套的故障设置控制技术,拥有专利技
4、术，系统稳定、不易感染病毒；不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题（教师出题方式：通过人机交互式界面中的主功能菜单项选择择“设定故障点和故障类型“，输入密码进入出题设置故障界面，从故解名称列表中选择所设故障，可任意选择“开路故障”，短路故障”，”接触不良-三种故障类型：学生答题方式：进入主功能菜单项选择“学生.杳找故障技能考核”,学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行答复,如果答题正确系统响应“正确!故障排除”;如果答题错误,系统提示“不正确！造再检杳”，对每道题的允许答题次数可由老师设在1、10次范圉内
5、）：带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸S.225X0,225点）的液晶显示屏，中文菜单式操作界面,人机对话友好：只需4个操作按键，操作简单快槌：可自由设定任.菽一处电路的线路断路、对地短路、接触不良等故障现软：能筋设置与控制模块脚有关的各种常见故障：可根据设备使用要求调整故障设厘点的数量和类型；安装有RJ45网络接口,备仃RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故附设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能。三、技术参数1 .外形尺寸：1600X1000X180Omm（长X蜜X高）2

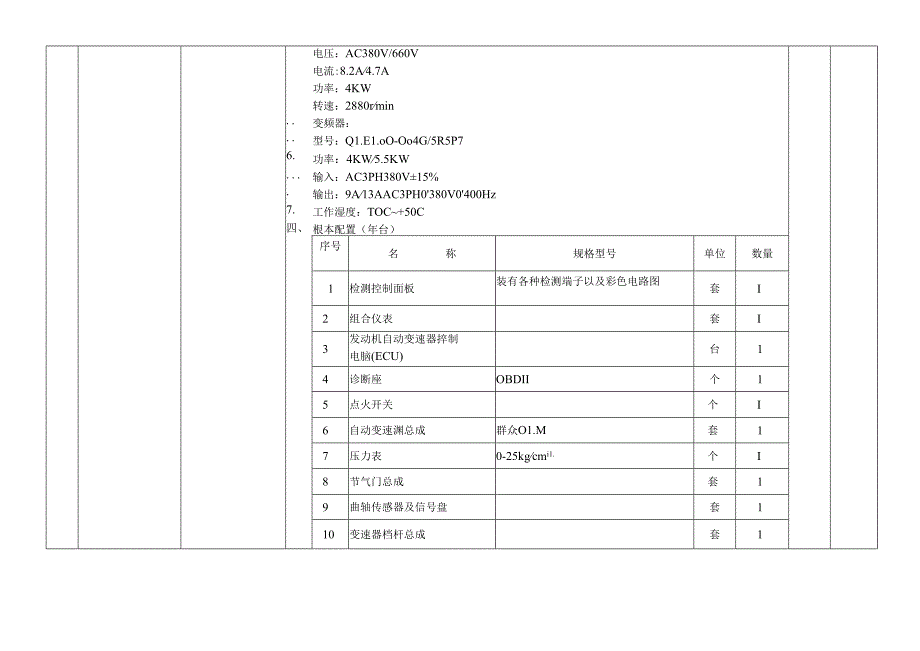

6、 .动力电源：AC380V10%（三相四线）50Hz3 .输入电源:C220V10%50HZ4 .工作电源：DC12V5 .三相异步电动机：型号：YT112M-2.6.7.四、电压：AC380V/660V电流:8.2A4.7A功率：4KW转速：2880rmin变频器：型号：Q1.E1.oO-Oo4G/5R5P7功率：4KW5.5KW输入：AC3PH380V15%输出：9A13AAC3PH0380V0400Hz工作湿度：TOC+50C根本配置（年台）序号名称规格型号单位数量1检测控制面板装有各种检测端子以及彩色电路图套I2组合仪表套I3发动机自动变速器捽制电脑(ECU)台14诊断座OBDII个1
7、5点火开关个I6自动变速渊总成群众O1.M套17压力表0-25kgcmi1.个I8节气门总成套19曲轴传感器及信号盘套110变速器档杆总成套111变速涔油散热装置套112三相异步电动机YTU2M-2台I13变频器CHE100-004G/5R5P-4台114智能化故障设置和考核系统FXB-688套115移动台架（带自锁脚轮装置）160010001.800E（长X宽X高）口12电控无级变速罂实训台FXB-Bo200I一、产品简介该设备采用本田飞度CVT电控无级变速器总成为基础，可调速三相异步电动机做动力源，对无级变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示无级变速器组成结
8、构和工作过程：适用于中高等职业技术院校、普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。二、功能特点1 .真实可运行的电控无级变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示电控无级变速器的组成结构和工作过程。2 .可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载维电器来防止电机过载,为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速3 .实训台面板采用4的厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外表经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，外表喷涂光油：学
9、员可直观对照电路图和实物，认识和分析电控无级变速涔控制系统的工作原理。4 .实训台面板上安装仃检测端了，可直接在面板上检测各传感器、执行潜、控制单元管脚的电信号，如电阻、电压、电流、频率信号等.5 .实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化.6 .实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控无级变速器电控系台2统进行读取故障码、去除故障码、读取数据流等自诊断功能。7 .实训台面板上安装有电控无级变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。8 .实训台配备有电源总开关、电机防护罩、输出轴防护罩等平安保护装置9 .实训台底座采用钢结构焊接，外表采用喷涂工艺处理，
10、带自锁脚轮装置，移动灵活，平安可靠、巩固耐用。10 .配备智能化故障设理和考核系统：采用数字化集成电路板，最新Mai技术与配套的故障设巴控制技术，拥有专利技术，系统稳定、不易感染的毒：不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题（教师出题方式：通过人机交互式界面中的主功能菜单项选择择“设定故障点和故障类型，输入密码进入出题设巴故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”,短路故障”，”接触不良三种故障类型：学生答题方式：进入主功能菜单项选择“学生查找故障技能考核，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和
11、类型进行答史，如果答题正确系统响应“正确！故障排除；如果答题错误，系统提示“不正确！请再检查，对每道题的允许答题次数可由老牌设在I1.o次范用内）：带有与设备相适应的试题库，试题库可根据用户的要求进行编辑：高清淅3.8寸（0.225X0.225点）的液晶显示屏，中文菜单式操作界面,人机对话友好；只需4个操作按梃，操作简雌快捷：可自由设定任意处电路的线路断路、对地短路、接触不良等故障现象：能够设置与控制模块脚有关的各种常见故障：可根据设备使用要求调整故障设置点的数量和类型：安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成个网络,通过主控计算机控制每台设备的故障
12、设置、故障排除、参数设定、远程起动、信息反应、考核评分等功能.三、技术参数1 .外形尺寸：1600X1000X180Omm（长X宽X高）2 .动力电源：AC380V10%（三相四线）50Hz3 .输入电源；AC220Y10%50Hz4.5.6.7.四、工作K三相另型W电电谛功4转训变频2型毛功用输K输Ji工作灌根本P!源;DC12V1步电动机：HYT112M-2i：AC380V/660V（：8.2A4.7A:4KWg：2880rnin:f:CHE100-004G5R5P-4:4KW5.5KW：AC3PH380V15%h9A13AAC3PH0380V0400Hz1度：-40C+50C上餐（每台）
13、：号名称规格里号单位数量1检测控制面板装有各种检测端子以及彩色电路图套12组合仪表套13发动机无级变速器控制电脑(ECU)14诊断座OBDII个15点火开关个16电控无级变速器总成本田飞度CVT套17节气门总成套18曲轴传感器及信号盘套19变速涔档杆总成套110变速器油散热装理套I11三相异步电动机YTH2M-2台112变频器CHE10O-004G/5R5P-4台I13智能化故障设置和考核系统FXB-688套114移动台架（带白锁脚轮装置）160010001800Un（长X宽X高）台I3乎动变速器解剖运行实训台FXB-B04001、功能特点1 .采用群众捷达前驱手动变速器进行剂面处理，各部件齐
14、全，剂面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。2 .对变速器各机械剖面采用不同颜色的油漆进行喷涂。3 .由二相齿轮减速感应电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程.4 .移动台架采用了高强度的钢结构焊接，外表经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。二、技术参数1 .外形尺寸：800X6OX80（m（长X宽Xj）2 .动力电源：AC380V10%（三相四线）50Hz3 .三相齿轮减速感应电机： 型号：5IK120GN-C 额定电压：C220V380VSOHz 额定功率：120W 额定转速：50HZ90/I1.OOrpm60Hz901500rpn 减速比：304.工作温度：70C+50C台
