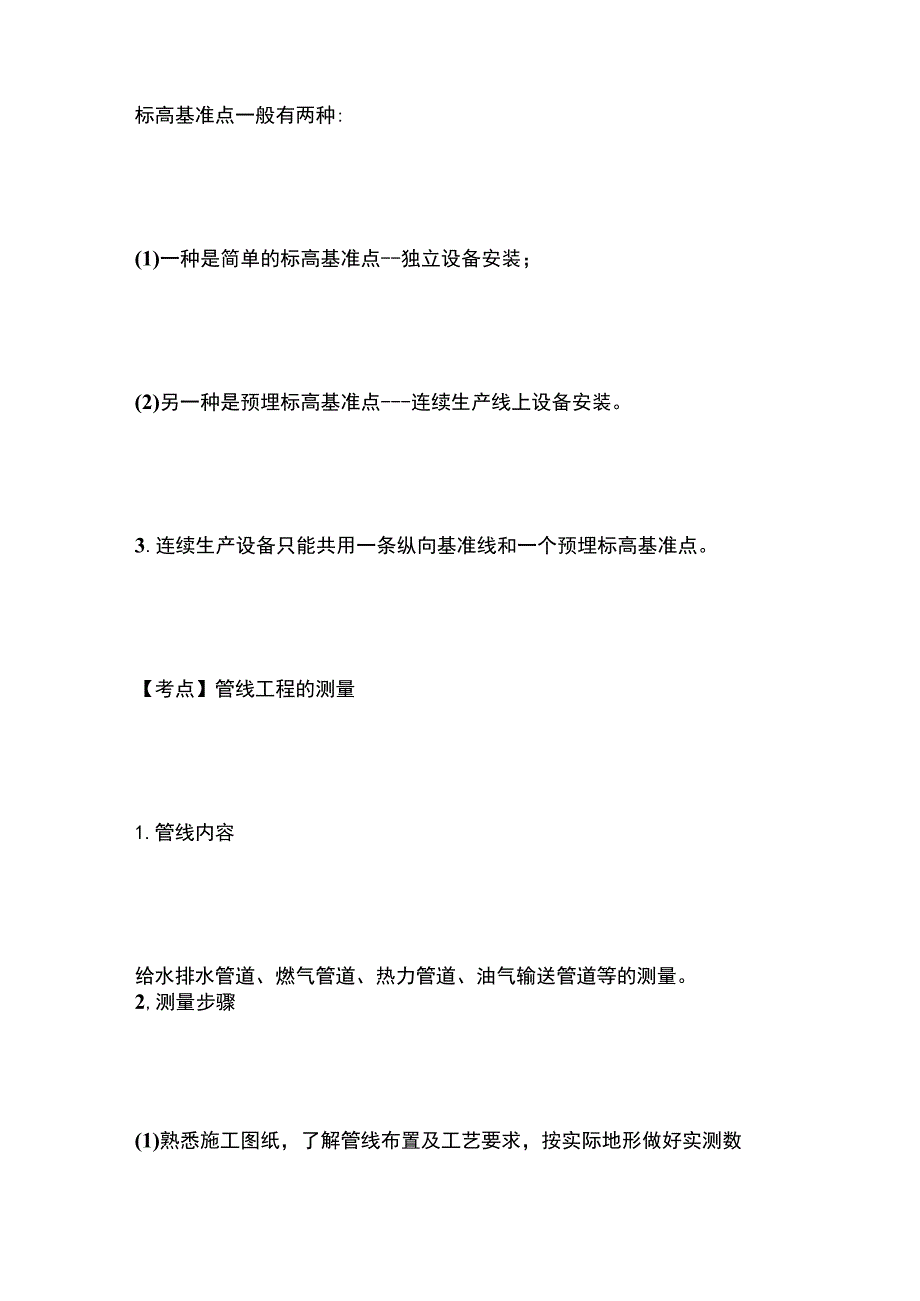

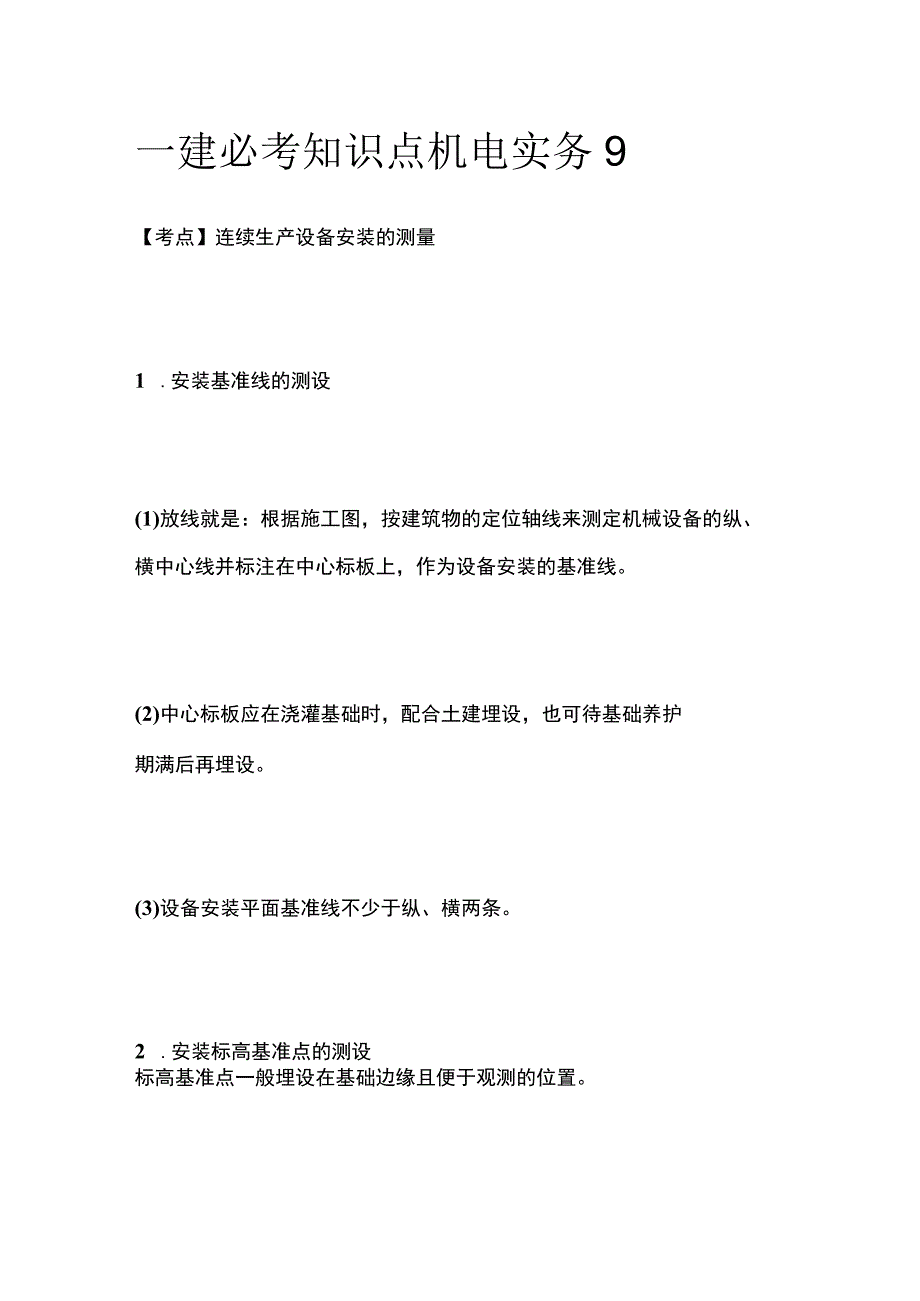

1、一建必考知识点机电实务9【考点】连续生产设备安装的测量1 .安装基准线的测设(1)放线就是：根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。(2)中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。(3)设备安装平面基准线不少于纵、横两条。2 .安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种:(1)一种是简单的标高基准点-独立设备安装；(2)另一种是预埋标高基准点-连续生产线上设备安装。3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。【考点】管线工程的测量1.管线内容给水排水管

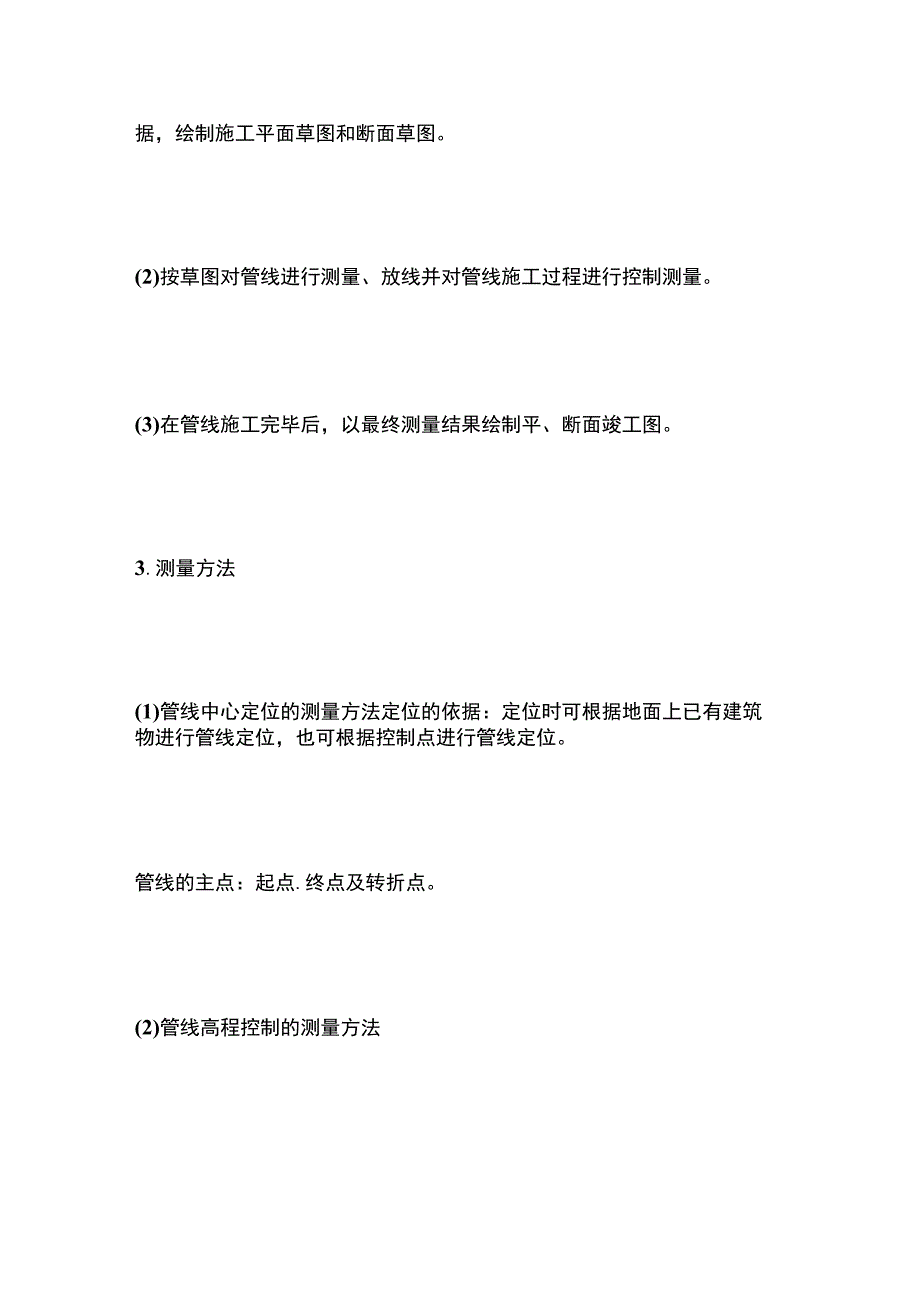

2、道、燃气管道、热力管道、油气输送管道等的测量。2,测量步骤(1)熟悉施工图纸，了解管线布置及工艺要求，按实际地形做好实测数据，绘制施工平面草图和断面草图。(2)按草图对管线进行测量、放线并对管线施工过程进行控制测量。(3)在管线施工完毕后，以最终测量结果绘制平、断面竣工图。3.测量方法(1)管线中心定位的测量方法定位的依据：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。管线的主点：起点.终点及转折点。(2)管线高程控制的测量方法为了便于管线施工时引测高程及管线纵、横断面测量，应沿管线敷设临时水准点。例如，水准点一般都选在旧建筑物墙角、台阶和基岩等处。(3)地下管线工程测量地下管线工程测量必须在回填前，测量出起止点.窖井的坐标和管顶标局。
