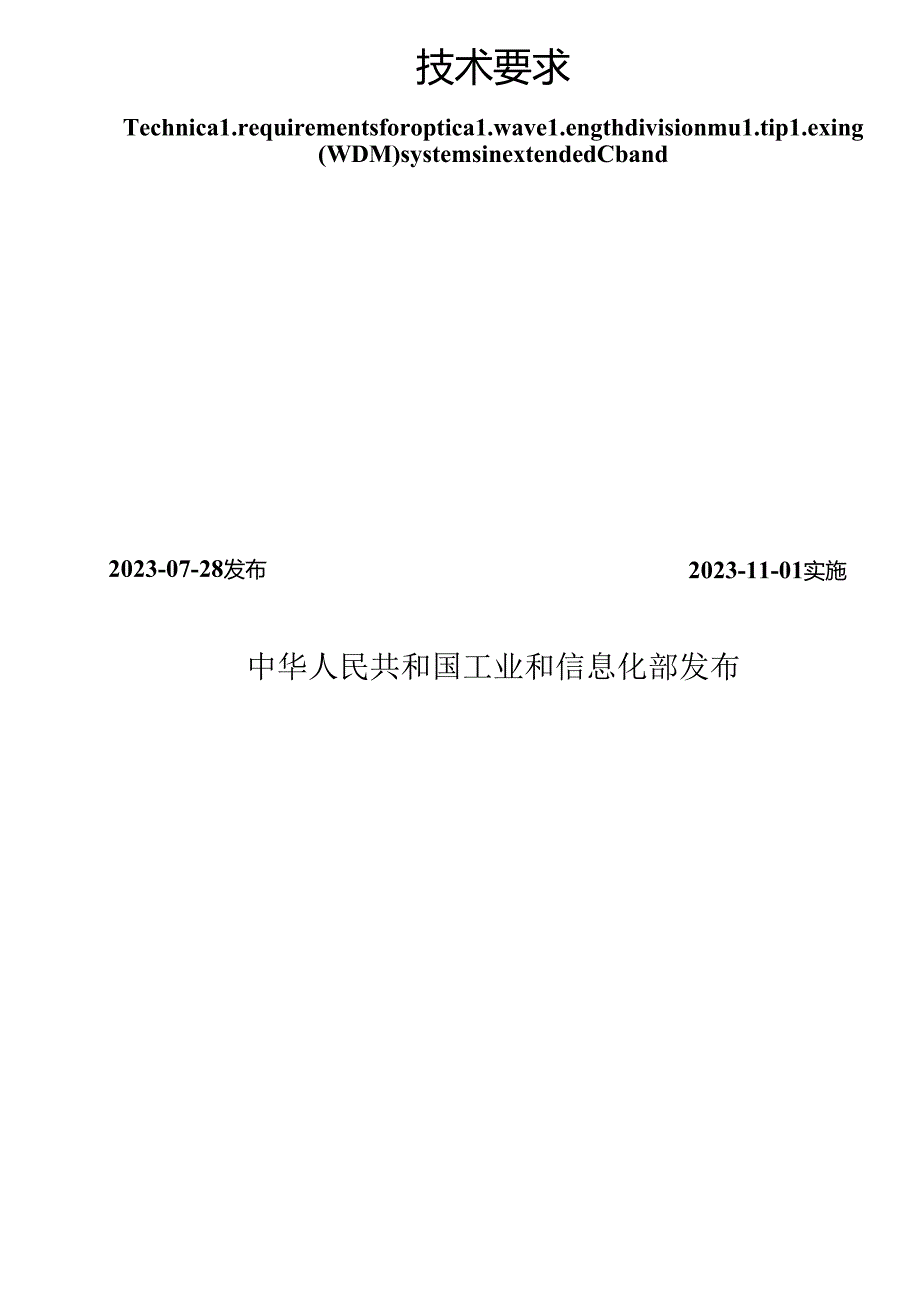

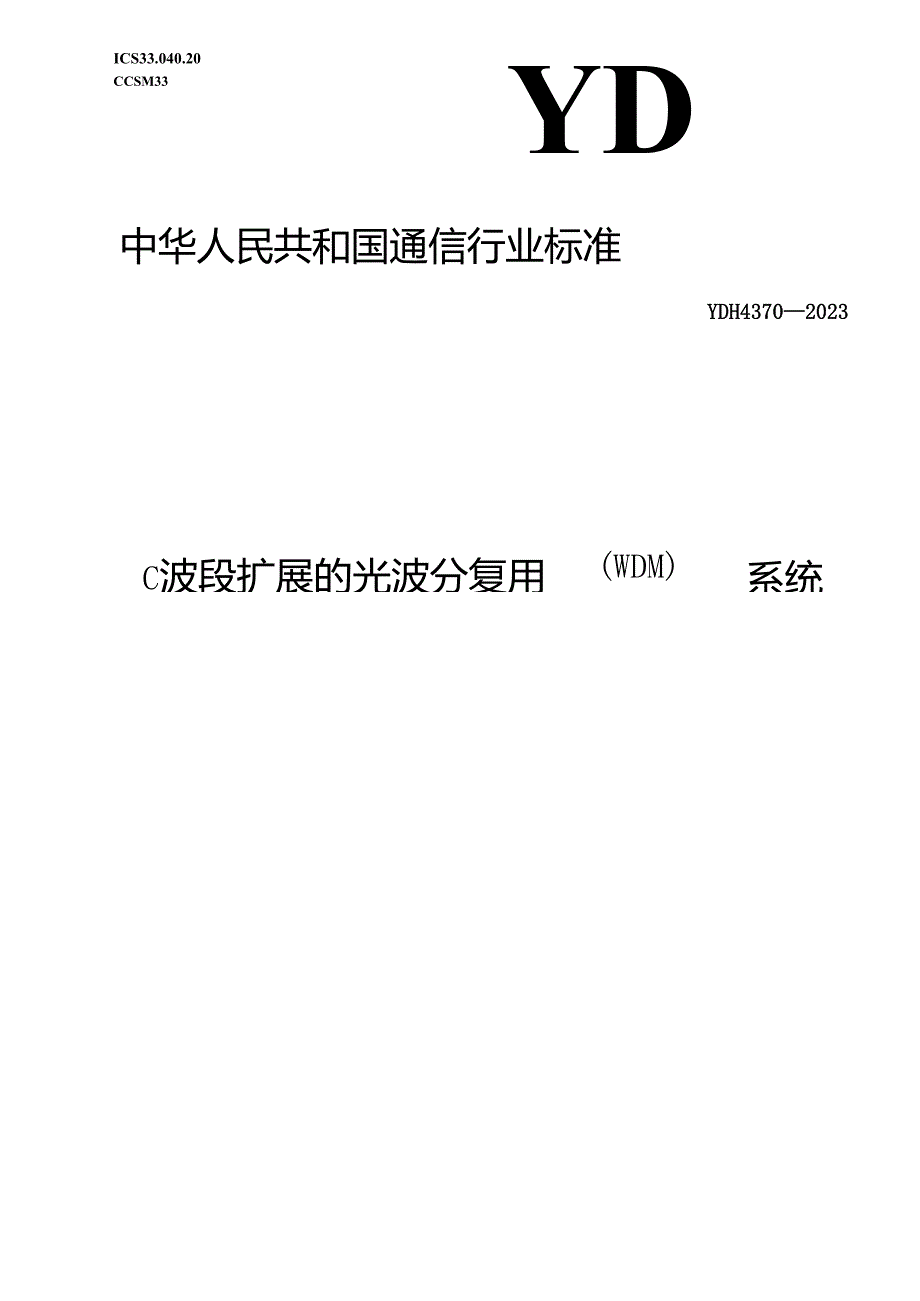

1、ICS33.040.20CCSM33YD中华人民共和国通信行业标准YDH43702023C波段扩展的光波分复用(WDM)系统技术要求Technica1.requirementsforoptica1.wave1.engthdivisionmu1.tip1.exing(WDM)systemsinextendedCband2023-11-01实施2023-07-28发布中华人民共和国工业和信息化部发布目次的言I1.1.1范惕I2规范性引用文件I3术语和定义I4缩略iB25系统分类及应用代码25.1 C波段扩展的WDM系统分类和应用代码25.2 C波段扩展的WDM系统光波长区的分配46系统参数要求10
2、6.1 参考点定义106.2 主光通道接口参数要求107OTU技术要求138波分复用器件技术要求148.1 波分复用器件的基本要求及分类148.2 合波器（OMU）和分波器（ODU）参数要求148.3 宽进福合器参数要求169放大器的技术要求179.1 光放大器分类及参数定义179.2 EDFA参数要求179.3 拉笠放大器参数要求189.4 遥泵式EDFA参数要求189.5 光放大器可髓性和安全性要求IS10动态功率控制和埴靛均衡技术要求1911OADM技术要求1912系统监控通路技术要求1913传输功能和性能要求1914电源电压容限范围1915网络管理系统技术要求1916APR进程要求19

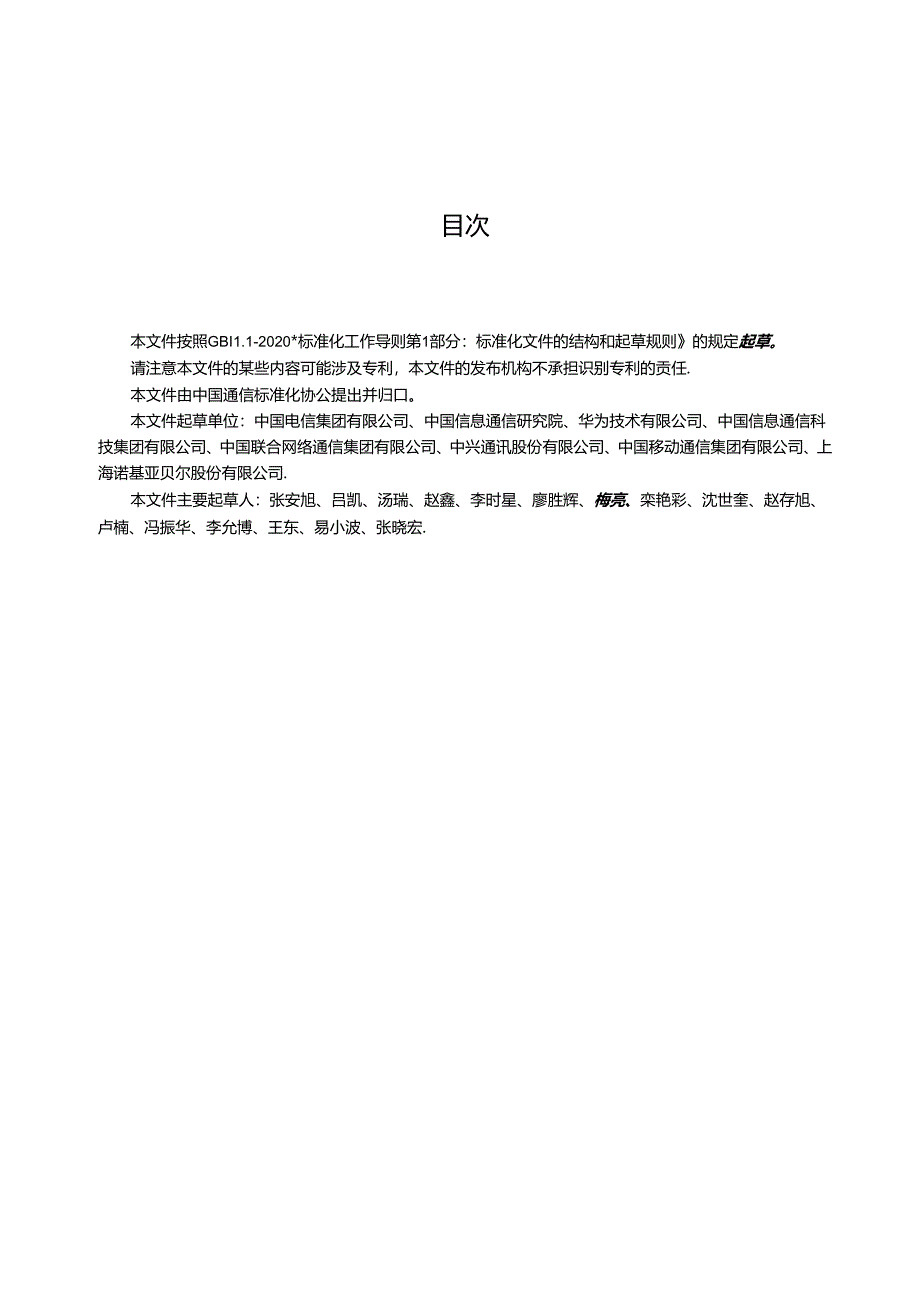

3、附录A（资料性）C波段扩展的光波分复用（WDM）系统的频率和波长能困20附录B（资料性）C波段扩展的Nx400GsWDM系统主光通道接口参数21附录C（规范性）C波段Nx400Gb/SWDM系统主光通道接I参数23本文件按照GBI1.1-2020*标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的贡任.本文件由中国通信标准化协公提出并归口。本文件起草单位：中国电信集团有限公司、中国信息通信研究院、华为技术有限公司、中国信息通信科技集团有限公司、中国联合网络通信集团有限公司、中兴通讯股份有限公司、中国移动通信集团有限
4、公司、上海诺基亚贝尔股份有限公司.本文件主要起草人：张安旭、吕凯、汤瑞、赵鑫、李时星、廖胜辉、梅亮、栾艳彩、沈世奎、赵存旭、卢楠、冯振华、李允博、王东、易小波、张晓宏.C波段扩展的光波分复用（WDM）系统技术要求1范围本文件规定/单通路速率为200GbA、400Gb的波分匆用（WDM）系统在扩展C波段传输时的技术要求，包括系统分类、原统参数噢求、OTU技术要求、波分笈用器件的技术要求、光放大器技术要求、动态功率控制和增益均衡技术笑求、OADM技术要求、原统监控通路技术要求、传输功能和性能要求、网络管理系统技术要求和APR诳程要求等。本文件适用了单通路速率为200Gb/s、400Gbs.工作在犷
5、展C波段的WDM系统的规划、建设和运维。2规范性引用文件卜,列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中.注日期的引用文件.仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。YDrI2S9-2003波分发用系统（WDM）光安全进程技术要求YD/T12742003光波分复用系统（WDM）技术要求一160X10GbZ、SOX1.OGhZ部分YD/T1991-2016NX40Gbits光波分宏用制N）系统技术要求YDzT2000.12014平面光波导集成光路器件第1部分：框于平面光波导（P1.O的光功率分路器YDT24852013N
6、x1.OOGbiVs光波分任用（WDM）系统技术要求YDT30702016NX1.（X）Gbi1./s超长距离光波分宓用（WDM）系统技术要求YDZT3391-2018光波分复用系统总体技术要求YD3783-2020Nx4（XX3ts光波分复用（WDM）系统技术要求YD.T39642021城域Nx400Gbits光波分史用（WDM）系统技术要求ITU-TG.654截止波长位移单模光纤和光缆的特性（ChaIacteriwicsofacut-offshittedSingbnKXieoptica1.fibreandcab1.e）3术语和定义YD.T12742003.YD,T19912016.YD.T
7、24852013.YD，T30702016和YD，T33912018界定的以及下列术语和定义适用于本文件.C波段扩展extendedconventiona1.band工作区间在1521.30nm-1.572.27nn的波段。4略语下列缩略语适用于本文件，3R重放大、池整形和IE定时ReainpIincaiiontReshapingandRetimingAPR自动功率减少AutomaticPowerReductionBO1.寿命开始BeginningOf1.ifeEDEA掺银光纤放大器ExXiOPedFiberAmp1.ifierEO1.寿命终了EndOf1.ifeFEC前向纠错ForWafdE
8、rrorCorrectionOADM光分插更用器OpticaIAdd-DropMu1.tip1.exerODU光分波单元Op1.ica1.Dc-mu1.1.ip1.excrUni1.OMU光合波单元Optica1.Mu1.tip1.exerUnitOSC光监控通道Optica1.SupervisoryChanne1.OSNR光信噪比Optica1.Signa1.NoiseRatioOTU光传送单元Op1.ica1.TransponderUnitPM-16QAM但提空用16阶正交帼度调制Po1.arizationMu1.tip1.exing*16QuadratureAmp1.iiudeModu1
9、.ationPM(D)QPSK假振强用差分)正交相移谖控Po1.arizationMuhipIexing-(DiffefeniiaI)QiKxIraturcPhaseShiftKeyingQAM正交幅度调制QuadratureAmp1.itudeModu1.aAonROADMUJ.垂构光分插史用器Rcconfigurab1.cOptica1.Add-DmpMu1.tip1.exerWDM波分复用Wave1.engthDivisionMUIIipkNingWSS波长选择性开关Wave1.engthSe1.ectiveSwitch5系跳分类及Ifi用代码5.1Ca段犷展的VM系统分类和应用代码多跻
10、段C波段扩展的WDM系统的应用代码如下MRBc-N-GxW-Z(三)其中,M表示多跨段WDM系统.表示灵活例格WDM系统.一一0:表示不支持灵活栅格。一一1：表示支持灵活栅格.B表示WDM系统所支持的单通路(含超级通路)速率.200G:表示WDM系统单通路速率为200Gbs280Gbs.随着FEC开销的增加.此速率但上限可能进一步增大.400G:.丧示WDM系统单通路速率为100GbT60Gb氐随着FEC开销的增抑，此速率值上限可能进一步增大。c表示WDM系统所支持的通路间隔(GHz),N表示WDM系统超级通路所使用的子般波数量.G表示灵活柢格WDM系统所支持的频率间隙宽度调整粒度(GHZ).
11、例如12.5GHa25GHz5OGI175GHz等。注：却为时，即固定根留H,G姬为0.X表示WDM系统所支持的最大跨段数;MW表示WDM系统所支持的踏段损耗值(dB)。A:表示跨段损耗为22dB.其他跨段待定。表示WDM系统所支持的光纤类型.652D:表示光纤为ITU-TG652.D类型。654E:表示光纤为ITU-TG654.E类型.S表示WDM系统的工作波段.一一C:表示工作波段为C波段.一一eC:表示工作波段为扩展C波段.单踏段C波段扩展的WDM系统的应用代码如下SEBc-N-GW-Z(三)其中，表示单跨段WDM系统。F求示灵活H1.格WDM系统。一一0：表示不支持灵活栅格“一一1：表
12、示支持灵活栅格.B农示WDM系统所支持的刑通路(含超级通路)速率。2(X)6:表示WDM系统单通路速率为200GtVS-280GtVS,随着FEC开情的增加,此速率值上限可能进一步增大。-400G:表示WDM系统单通路速率为400Gbs-560Gbs,fi若FEC开销的增加，此速率值上限可能进一步增大.表示WDM系统所支持的通路间隔(GHZ1.N表示WDM系统超级通路所使用的了我波数;也G表示灵活梃格WDM系统所支持的顼率间隙宽衣调整粒度（GHZh例如12.5GH,25GH,SOGH475GHZ等。法当的国力即固定俄格时，GtJtTO.W去示WDM系统所支持的聘段损耗值（dB）,表示WDM系统
13、所支持的光纤类型.652D:表示光纤为ITU-TG.652.D类型.654E:表示光纤为ITU-TG654.E类型.S表示WDM系统的工作波段。一一C:表示工作波段为C波段，cC:表示工作波段为扩展C波段，C波段扩展的WDM系统的应用代码示例见表1.1C波段扩展的值系统应用代码示例居本畲散应用代码系统类型通路速率通路间隰子我波横格N静软粒龄段损耗光纤类型工作波段1.200650-1-12.5G11A-52D(eC)多险段灵活经格*DM系统200Gb，SSOGMzI125GHZ1122dBG.652.1)犷板.波段M1.200G75-1-12.5G21.A-654E(eC)多多段灵活活格H）M系
14、统200Gbs750份I125GHZ2122dBG.654.E扩WC波段M1.400G100-1-12.5GMAg1.E(K)多挎段灵活楷恪*DM系统100Gbs100CHzI12.SGHzH22dBG.654.E扩展波段5.2CttarjRMvni系统光波长区的分配5.2.1 Ca段蛇展的m系统的原率范B1.C波段扩展的WDM系统的频率（波长）范困需要兼容传统C波段WDM系统的频率（波长）危困,并综合考虑系统的传输性能.C波段扩展的WDNI系统的频率范用为190.675THZT96.675THz.对应波长范用为1524.30nm1572.27nm.C波段如展的光波分更用（WDM）系统的频率和波长范用选择的考虑见附录A.在G.654.E光纤上应用C波段扩展IIDM系统时，要求光纤的最大截止波长小于1521.nm,光纤其他参数符合ITUTG.654规定.5.2.2 员尚格的C波及犷及的皿礴的波长分配C波段扩展的WDM系统采用C波段155Onm窗口.标称中心频率基于参考频率193.ITHz,其中光频率和波长之间可采用真空光速99792158108n）进行转换。标称中心频率f按照193.1THZ为基准左后按照频率间隙宽改
