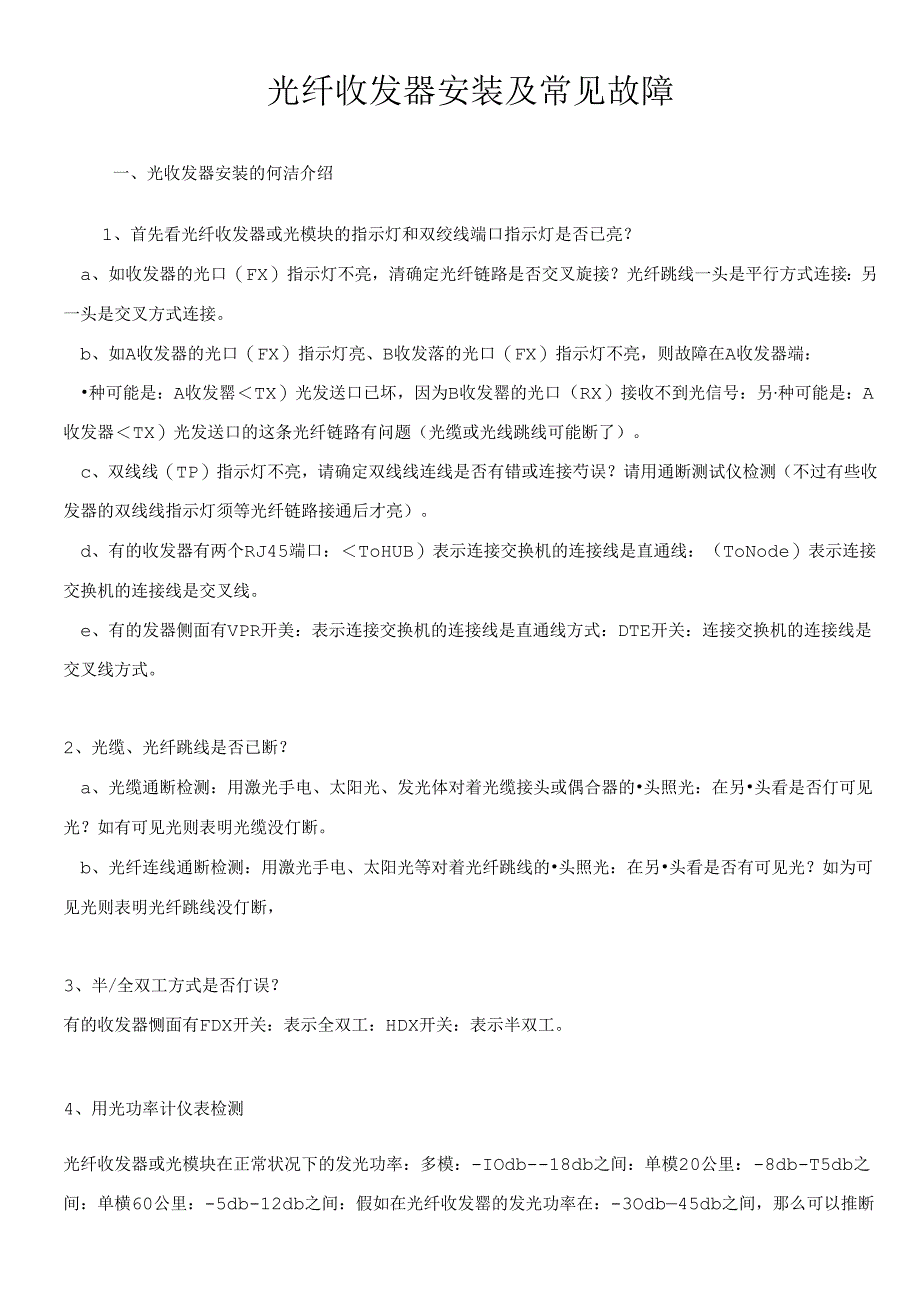

1、光纤收发器安装及常见故障一、光收发器安装的何洁介绍1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口（FX）指示灯不亮，清确定光纤链路是否交叉旋接？光纤跳线一头是平行方式连接：另一头是交叉方式连接。b、如A收发器的光口（FX）指示灯亮、B收发落的光口（FX）指示灯不亮，则故障在A收发器端：种可能是：A收发罂TX）光发送口已坏，因为B收发罂的光口（RX）接收不到光信号：另种可能是：A收发器TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。c、双线线（TP）指示灯不亮，请确定双线线连线是否有错或连接芍误？请用通断测试仪检测（不过有些收发器的双线线指示灯须
2、等光纤链路接通后才亮）。d、有的收发器有两个RJ45端口：ToHUB）表示连接交换机的连接线是直通线：（ToNode）表示连接交换机的连接线是交叉线。e、有的发器侧面有VPR开美：表示连接交换机的连接线是直通线方式：DTE开关：连接交换机的连接线是交叉线方式。2、光缆、光纤跳线是否已断？a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的头照光：在另头看是否仃可见光？如有可见光则表明光缆没仃断。b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的头照光：在另头看是否有可见光？如为可见光则表明光纤跳线没仃断，3、半/全双工方式是否仃误？有的收发器恻面有FDX开关：表示全双工：H

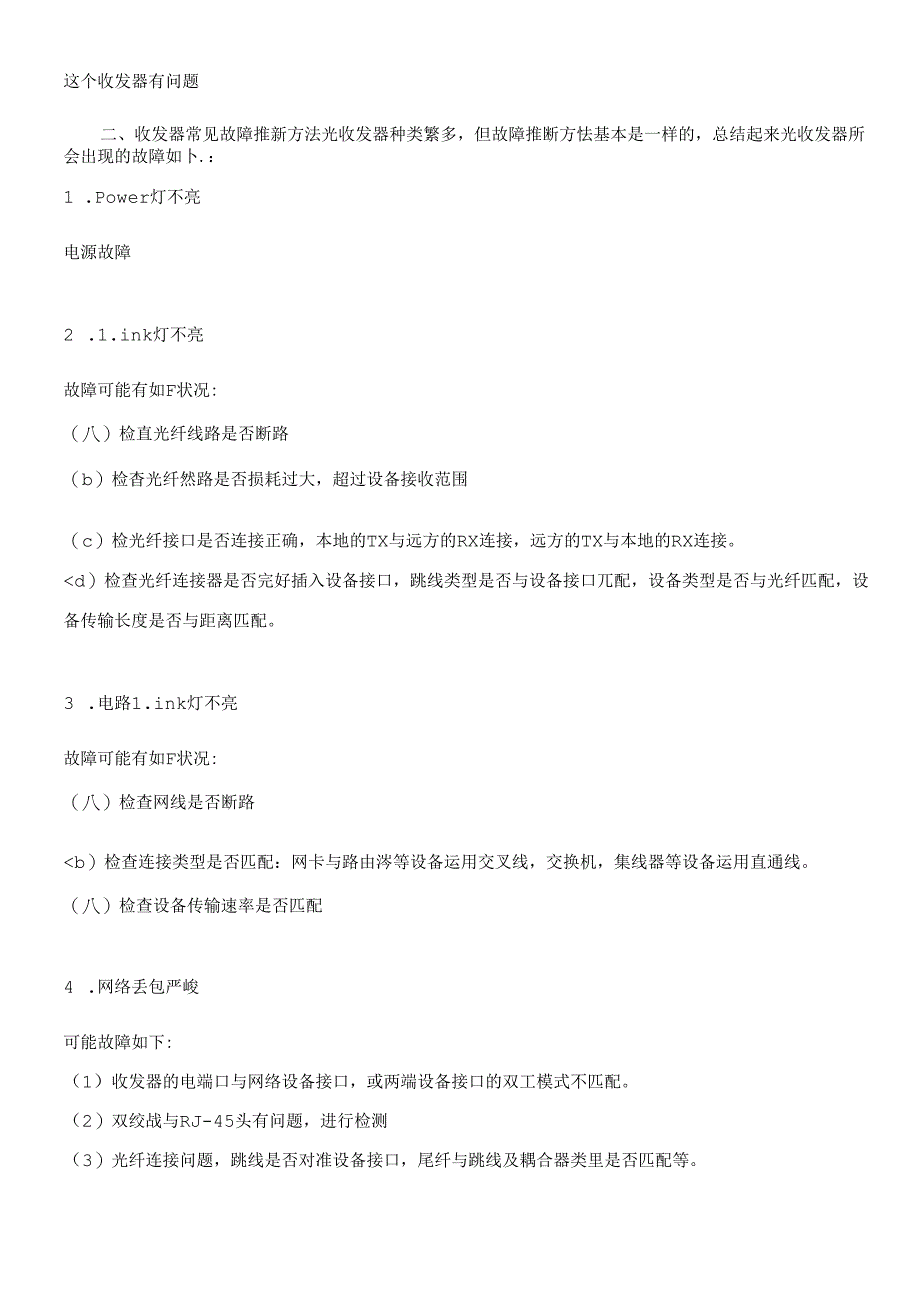

3、DX开关：表示半双工。4、用光功率计仪表检测光纤收发器或光模块在正常状况下的发光功率：多模：-IOdb-18db之间：单模20公里：-8db-T5db之间：单横60公里：-5db-12db之间：假如在光纤收发罂的发光功率在：-3Odb45db之间，那么可以推断这个收发器有问题二、收发器常见故障推新方法光收发器种类繁多，但故障推断方怯基本是一样的，总结起来光收发器所会出现的故障如卜.：1 .Power灯不亮电源故障2 .1.ink灯不亮故障可能有如F状况:（八）检直光纤线路是否断路（b）检杳光纤然路是否损耗过大，超过设备接收范围（c）检光纤接口是否连接正确，本地的TX与远方的RX连接，远方的TX

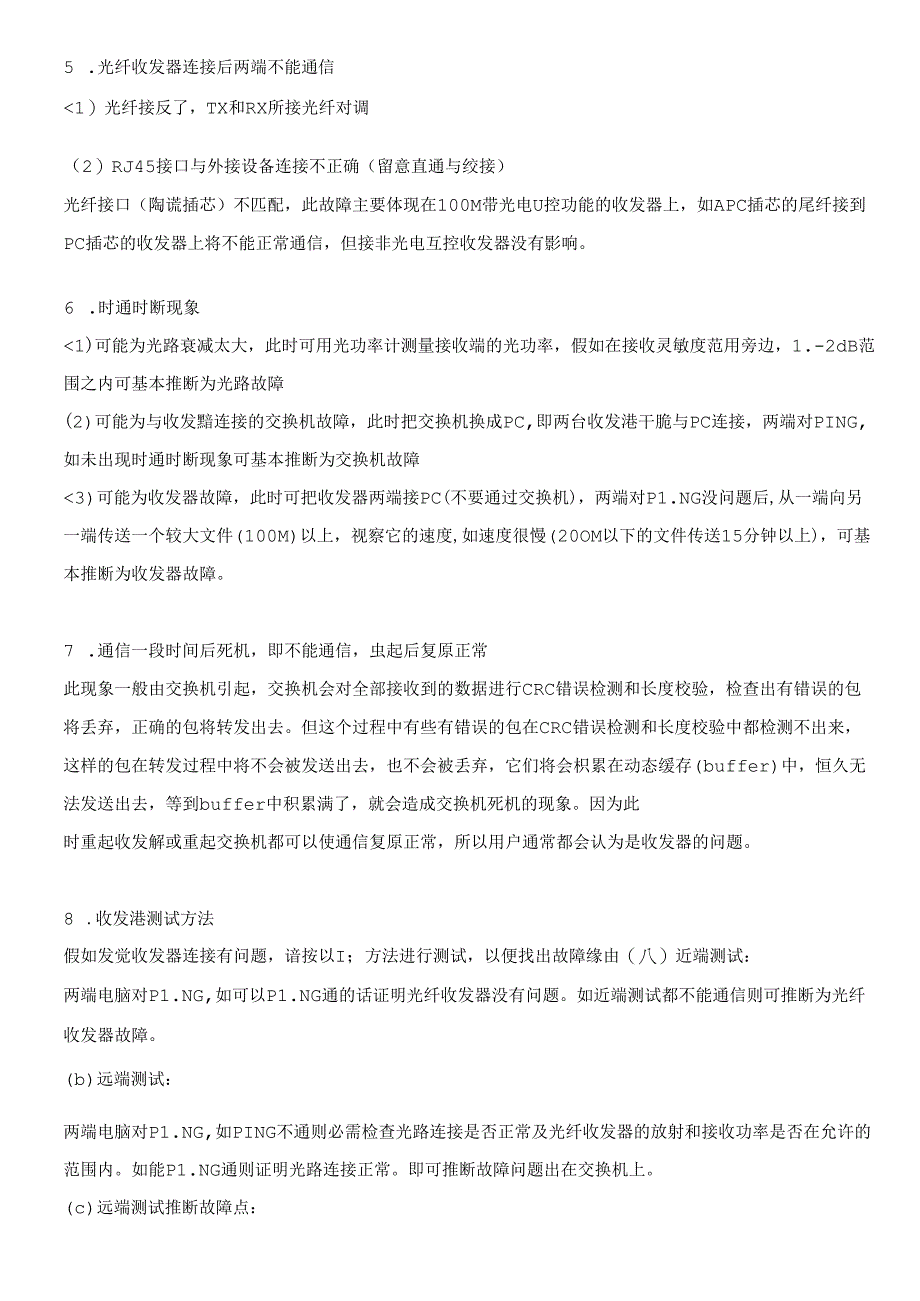

4、与本地的RX连接。d）检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口兀配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。3 .电路1.ink灯不亮故障可能有如F状况:（八）检查网线是否断路b）检查连接类型是否匹配：网卡与路由涔等设备运用交叉线，交换机，集线器等设备运用直通线。（八）检查设备传输速率是否匹配4 .网络丢包严峻可能故障如下:（1）收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。（2）双绞战与RJ-45头有问题，进行检测（3）光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类里是否匹配等。5 .光纤收发器连接后两端不能通信1）光纤接反了，TX和R
5、X所接光纤对调（2）RJ45接口与外接设备连接不正确（留意直通与绞接）光纤接口（陶谎插芯）不匹配，此故障主要体现在100M带光电U控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。6 .时通时断现象1)可能为光路衰减太大，此时可用光功率计测量接收端的光功率，假如在接收灵敏度范用旁边，1.-2dB范围之内可基本推断为光路故障(2)可能为与收发黯连接的交换机故障，此时把交换机换成PC,即两台收发港干脆与PC连接，两端对PING,如未出现时通时断现象可基本推断为交换机故障3)可能为收发器故障，此时可把收发器两端接PC(不要通过交换机)，两端对P1
6、.NG没问题后,从一端向另一端传送一个较大文件(100M)以上，视察它的速度,如速度很慢(20OM以下的文件传送15分钟以上)，可基本推断为收发器故障。7 .通信一段时间后死机，即不能通信，虫起后复原正常此现象一般由交换机引起，交换机会对全部接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。但这个过程中有些有错误的包在CRC错误检测和长度校验中都检测不出来，这样的包在转发过程中将不会被发送出去，也不会被丢弃，它们将会枳累在动态缓存(buffer)中，恒久无法发送出去，等到buffer中积累满了，就会造成交换机死机的现象。因为此时重起收发解或重起交换机都可以使
7、通信复原正常，所以用户通常都会认为是收发器的问题。8 .收发港测试方法假如发觉收发器连接有问题，谙按以I；方法进行测试，以便找出故障缘由（八）近端测试：两端电脑对P1.NG,如可以P1.NG通的话证明光纤收发器没有问题。如近端测试都不能通信则可推断为光纤收发器故障。(b)远端测试：两端电脑对P1.NG,如PING不通则必需检查光路连接是否正常及光纤收发器的放射和接收功率是否在允许的范围内。如能P1.NG通则证明光路连接正常。即可推断故障问题出在交换机上。(c)远端测试推断故障点：先把一端接交换机，两端对P1.NG如无故障则可推断为另台交换机的故障.三、常见故障及解决方法依据日常维护、用户出现的
8、问题，总结起来以问答的方式来一一解说，希望能给维护员工带来肯定的梢助，达到依据故障现象来推断其缘由，找准故障点，“对症卜药”。1 .（nJ：收发器RJ45与其他设备连接时，运用何种连线？答:收发器的RJ45口接PC机网卡（DTE数据终端设备）运用交叉双绞线，接HUB或SWrrCH（DCE数据通信设备）运用平行双绞线。2 .问：TX1.ink灯不亮是什么缘由？答：一、接错双线线：二、双绞线水晶头与设备接触不良，或双绞线本身质量问题：三、设备没有正常连接。3 .问：光纤正常连接后TX1.ink灯不闪耀却常亮是什么缘由？答：一、引起该故障一般为传输距离太长；二、与网卡的兼容性问题（与PC机连接）。4
9、 .问：FX1.ink灯不亮是什么缘由？答：一：光纤线接错，正确接法为TX-RX,RX-TX,或是光纤模式错了：二：传输距离太长或中间损耗太大，超过本产品的标称损耗，解决方法为，实行方法减小中间损耗或更换为传输距离更长的收发落。H：光纤收发器的自身工作温度过高。5 .问：光纤正常连接后FX1.ink灯不闪耀却常亮是什么缘由？答：引起该故障一般为传输距离太长或中间损耗太大，超过本产品的标称损耗，解决方法为尽量减小中间损耗或是更换为传输距离更长的收发器。6 .问：五灯全亮或指示器正常但无法传输怎么办？答：一般关断电源重启一卜.即可复原正常。7 .问：收发滞环境温度是多少？答：光纤模块受环境温度的考
10、响较大，虽然其本身内置自动增益电路，但温度超出肯定范围之后，光模块的放射光功率受到形响而卜降，从而减弱光网路信号的质量而使丢包率上升，甚至使光链路断开;（一般光纤模块工作温度可达70C）。8 .问：与外部设备协议的兼容性如何？答：10/10OM光纤收发器和10/10OM交换机一样，对帧长都有肯定限制，一般不超过1522B或1536B,当在局端连接的交换机支持一些比较特别的协议（如：CiSCO的ISD而使包开销增大（CiSC。的IS1.的包开销为为30Bytes），从而超过光纤收发器帧长的上限而被其丢弃，反映丢包率高或不通，此时须要调整终端设备的MTU（MTf最大发送单元，一股IP封包的开销是1
11、8个字节，MTU为1500字节；现高端通信设备厂家存在内部网络协议，一般采纳另行封包的方式，将加重IP封包的开销，若数据为1500字节，IP封包后IP包的大小将超过18而被丢弃），使线上传输的包的大小满意:网络设备对帧长的限制。1522字节的包是增加Y1.ANtag。9 .问：机制正常工作过一段时间后，为什么会出现部分卡不能正常工作的状况？答：早期机箱电源采纳继电器方式。电源功率余量不足，线路损耗较大是主要问题。机制正常工作过一段时间后，出现部分卡不晶正常工作，当拔出部分插卡，剩卜的卡工作正常，机箱在长期工作后，接头氧化造成较大的接头损耗，这种电源跌落超出规定要求范围，可能造成机箱插卡不正常现
12、象，现对机箱电源切换采纳大功率肖特基二极管进行隔离爱护，改进接头的形式，削减限制电路及接头引起的电源跳落。同时加大电源的功率冗余，真正使备份电源便利、平安、使之更适应长期不间断工作的要求。10 .问：收发器上供应的链路告警具有何种功能？答：收发器具有链路告警功能（Iink1.oss）,当某根光纤掉线时会自动回馈到电口（即电口上的指示灯也会随之灭），假如交换机有网管，则立即反映到交换机的网管软件。四、光纤收发器应留意的事项为了筒便起见，还是以问答式比较好，能达到一H了然。1、光收发器本身是否支持全双工及半双工？市面上有些芯片日前只能运用全双工环境，无法支持半双工，如接到其他品牌的交换机（SWIT
13、CH）或集光器（HUB）,而它又运用半双工模式，则肯定会造成严峻的冲突及丢包。2、是否与其它光纤收发器做过连接测试？目前市面上的光纤收发器愈来愈多，如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时间过长、忽快忽慢等现象.3、是否有防范丢包的平安装置？有些厂商在制造光纤收发器时，为了降低成本，往外采纳寄存器（ReKister）数据传输模式，这种方式最大的缺点就是传输时不检定、丢包，而最好的就是采纳缓冲线路设计，可平安避开数据丢包。4、温度适应实力？光纤收发器本身运用时会产生高热，温度过高时（不能大于50C）,光纤收发器是否工作正常，是特别值得客户考虑的因素！5、是否有符合IEEE802.3u标准？光纤收发器如符合IEEE802.3标准，即de1.aytime限制在46bit,如超过46bit时,则表示光纤收发那所传输的距离会缩短！
