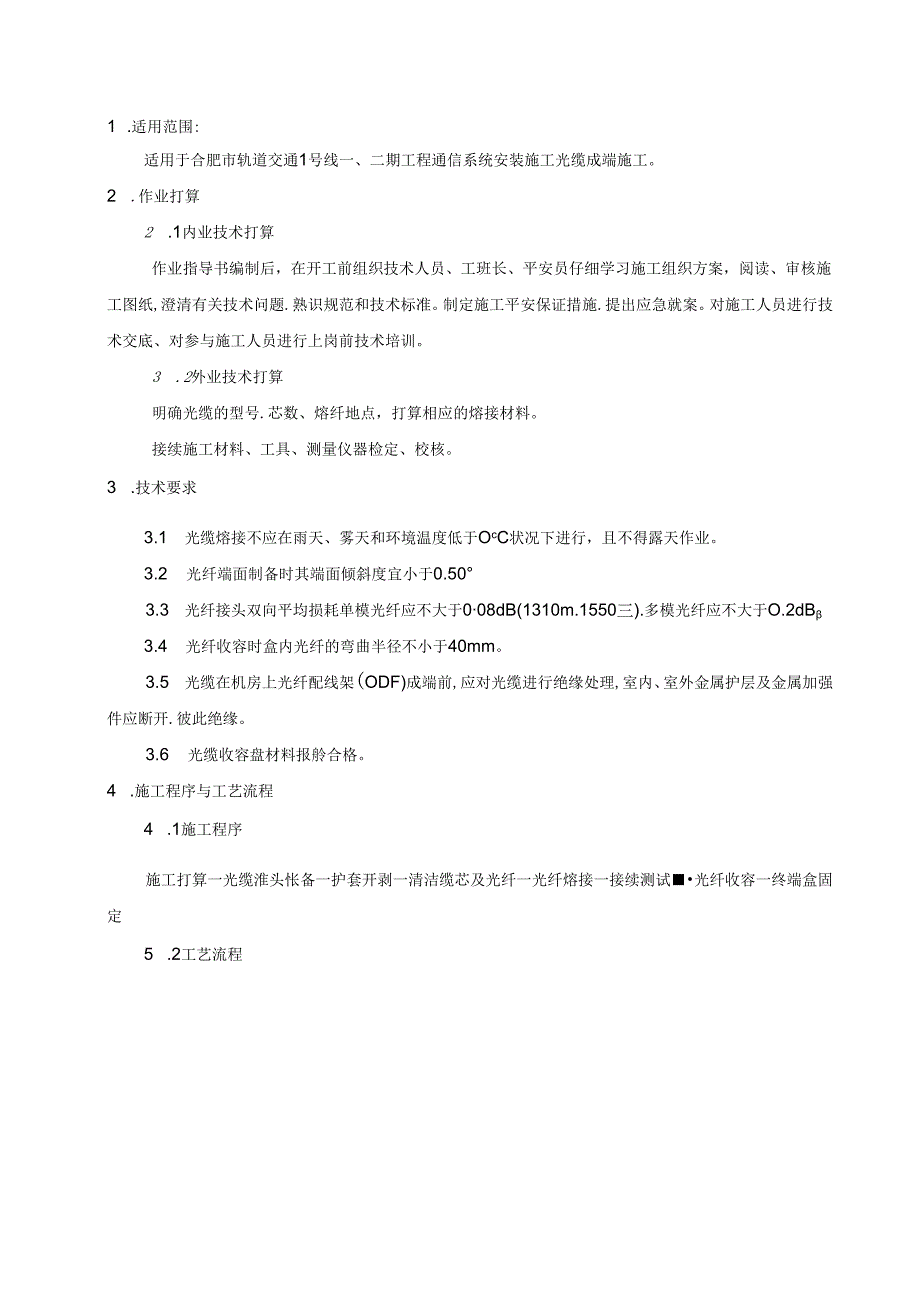

1、合肥市轨道交通1号线一、二期工程通信系统安装施工光缆成端施工作业指导书编制：审核：批准：年月.日1 .适用范围：12 .作业打算13 .技术要求14 .施工程序与工艺流程15 .施工要求26 .劳动力组织47 .材料要求48 .设备机具配置49 .平安及环保要求41 .适用范围:适用于合肥市轨道交通1号线一、二期工程通信系统安装施工光缆成端施工。2 .作业打算2 .1内业技术打算作业指导书编制后，在开工前组织技术人员、工班长、平安员仔细学习施工组织方案，阅读、审核施工图纸,澄清有关技术问题.熟识规范和技术标准。制定施工平安保证措施.提出应急就案。对施工人员进行技术交底、对参与施工人员进行上岗前
2、技术培训。3 .2外业技术打算明确光缆的型号.芯数、熔纤地点，打算相应的熔接材料。接续施工材料、工具、测量仪器检定、校核。3 .技术要求3.1 光缆熔接不应在雨天、雾天和环境温度低于OcC状况下进行，且不得露天作业。3.2 光纤端面制备时其端面倾斜度宜小于0.503.3 光纤接头双向平均损耗单模光纤应不大于008dB(1310m.1550三).多模光纤应不大于O.2dB3.4 光纤收容时盒内光纤的弯曲半径不小于40mm。3.5 光缆在机房上光纤配线架(ODF)成端前,应对光缆进行绝缘处理,室内、室外金属护层及金属加强件应断开.彼此绝缘。3.6 光缆收容盘材料报舲合格。4 .施工程序与工艺流程4
3、 .1施工程序施工打算一光缆淮头怅备一护套开剥一清洁缆芯及光纤一光纤熔接一接续测试光纤收容一终端盒固定5 .2工艺流程施I：准备光缆端头制备护套开剥光纤熔接接续测试光纤收容终端盒固定5 .施工要求5 .1施工打算依据光境敷设记录找到光境成谓接续地点，将预留光缆引出槽道。光缆成端接续需将四周场地清理干净，保持周边环境卫生。在测试点连接测试仪表，做好测试打算工作,保持通信畅通。打开终相盒，取出连接支架及配件。对运用的工具、仪表要进行检查，确保性能指标正常。光时域反射仪（OTDR）经过检定并在检定有效期内，检查仪表所写运用的电源应平安牢6 .2光缆端头制备用棉纱擦去光缆距端头23m范国内外护套上的污
4、物。5.2.2用钢锯锯去端头长约100m,同时检查A、B赭别是否正确。5.3护套开剥在光缆上套入一只与光缆外径相匹配的挡圈待用O距光缆端头Im处，用专用切割刀环切外护套，然后轻折几次使环切处折断.往端口侧用力抽去，袒露内护套。5.4清洁缆芯及光纤从光缆缆芯端头松解包层至护套切口处，并用刀片将油膏包层割除，袒露光纤或塑管以及填充物、加强芯等。依次用棉纱、清洗剂和酒精枯将袒露光纤或塑管、加强芯上油膏擦净，并剪去填充物等。5.5光纤熔接5.5.1光纤接续时按束管和色谱依次踞号.5. 5.2光纤端面的制备和接竣：（1）用光纤切割刀制备端面（光纤袒露部分长度为15m）（2）将断面制作好的光纤放入熔解机的
5、一恻，等候熔解。（3）留意视察两根光纤端面的质量，如发觉光纤端面不符合要求应更新制备。将光纤放入熔接机与尾纤熔接。依据光纤熔接机操作程序进行光纤熔接。5.6光纤接续测试一根光纤与尾纤熔接完成后，通知测试点用OTDR测试光纤接头损耗。如不符合要求，应重新熔接。5.7光纤收容5.7.1光纤熔接完后.用光纤接头爱护管热熔爱护。5.7.2将巳完成熔解的光纤（一般为完全成光境束营内全部光纤的熔解工作）在收容盘中进行收容.5.7.3收容过程中不得将光纤扭曲，光纤弯曲半径不得小于光纤直径的50倍,收容弯曲半径不得小于40mm.否则会造成较大的光纤损耗。5 .7.4对已经收容好的光纤用粘胶带透行粘贴固定，防止
6、其跳出收容盘祓收容盘其他部位压伤。6 .7.5将防褒垫当心地安放在光纤收容壶内，然后装上光纤收容盘蛊子，以此类推，直至全部光纤接续完毕。5 .8终端盒固定5.1.1 光缆成端接续完成后，终鼎后固定安装到相应的机柜中。光缆成端处需对光缆、尾纤做好标签，标出其用途。5.8.3 整理内部线缆，绑扎：将机柜下预留的光缆进行绑扎理顺。5.8.4 整理工具，清扫现场，填写光缆熔纤记录。6 .劳动力组织作业人员配备表职务人数职责负责人1负责光理熔奸的质量检查防护员1员贡博奸Ii程中的平安防护光缆接续人员2负责光场的熔钎测试人员2负责熔轩后光境测试件工2帮助光绽熔奸测试7.材料要求7.1 光缆接头盒的规格型号
