1、第一章1光纤通信是以光波为载波，以光纤作为传输媒质的通信方式。主要包括收发信电缆机、光发送接收机端机、传输光纤等几个部分。2光纤通信工作在近红外区，工作频段167-375,工作波长0.8-1.8。3光纤通信有3个低损耗窗口,850的短波长窗口和1310.1550的长波长窗口。850是多模窗口，1310是单模零色散窗口，1550是单模最低损耗窗口。4光纤通信的特点：1传输频带宽，通信容量大2中继距离远，误码率小3抗电磁干扰实力强，无串话4质量轻，体积小，经济效益好5资源丰富，节约有色金属和能源6保密性好7抗腐蚀，不怕潮湿缺点：质地脆、机械强度低、连接比较困难、分路耦合不便利5光纤通信技术的基本内
2、容：1光纤传输理论与技术、光纤涔件2信号传输原理、调制解调方式、信号编码与信道任用等3光源与光发送机4光检测机与光接收机5光纤通信系统的设计、结构与应用6光纤通信技术如光放大器技术、技术、全光网络技术6目前光纤通信采纳的系统：采纳光放大器的第四代系统7光纤多址通信系统即为波分匏用系统：几个-儿仃个波长在单根光纤中一起传输，用光放大器作中继放大，使传输容量提高成千上百倍。其次章1光纤的典型结构式多层同轴圆柱体，自内向外为纤芯、包涂覆层。光纤的纤芯通常是折射率为n1.的高纯2,并有少量掺杂剂，以提高折射率。包层的折射率为n2(n1.),通常也由2制造，掺杂B2O3与F等以降低折射率。2光纤依据传输

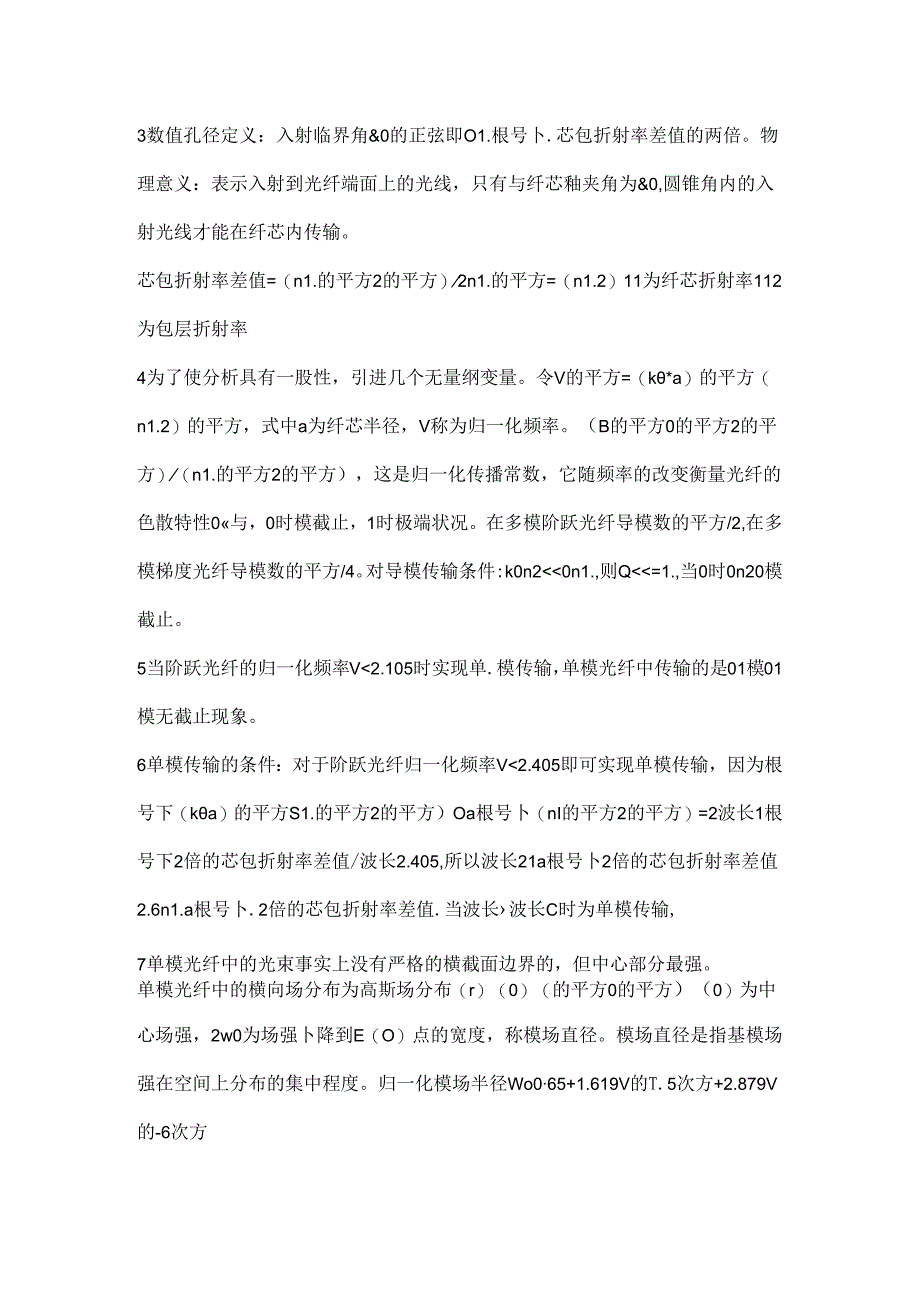

3、的模式可分为单模和多模，单模光纤纤芯的芯径是4-10,多模光纤纤芯的芯径为50,两者的包层一般为125,涂覆层为5T0,依据横截面上的折射率可分为阶跃光纤和梯度光纤。按材料分为石英光纤、塑料光纤和纳米光纤。3数值孔径定义：入射临界角&0的正弦即O1.根号卜.芯包折射率差值的两倍。物理意义：表示入射到光纤端面上的光线，只有与纤芯釉夹角为&0,圆锥角内的入射光线才能在纤芯内传输。芯包折射率差值=（n1.的平方2的平方）2n1.的平方=（n1.2）11为纤芯折射率112为包层折射率4为了使分析具有一股性，引进几个无量纲变量。令V的平方=（k*a）的平方（n1.2）的平方，式中a为纤芯半径，V称为归一
4、化频率。（B的平方0的平方2的平方）（n1.的平方2的平方），这是归一化传播常数，它随频率的改变衡量光纤的色散特性0与，0时模截止，1时极端状况。在多模阶跃光纤导模数的平方/2,在多模梯度光纤导模数的平方/4。对导模传输条件:k0n20n1.,则Q=1.,当0时0n20模截止。5当阶跃光纤的归一化频率V2.105时实现单.模传输，单模光纤中传输的是01模01模无截止现象。6单模传输的条件：对于阶跃光纤归一化频率V2.405即可实现单模传输，因为根号下（ka）的平方S1.的平方2的平方）Oa根号卜（nI的平方2的平方）=2波长1根号下2倍的芯包折射率差值/波长2.405,所以波长21a根号卜2倍

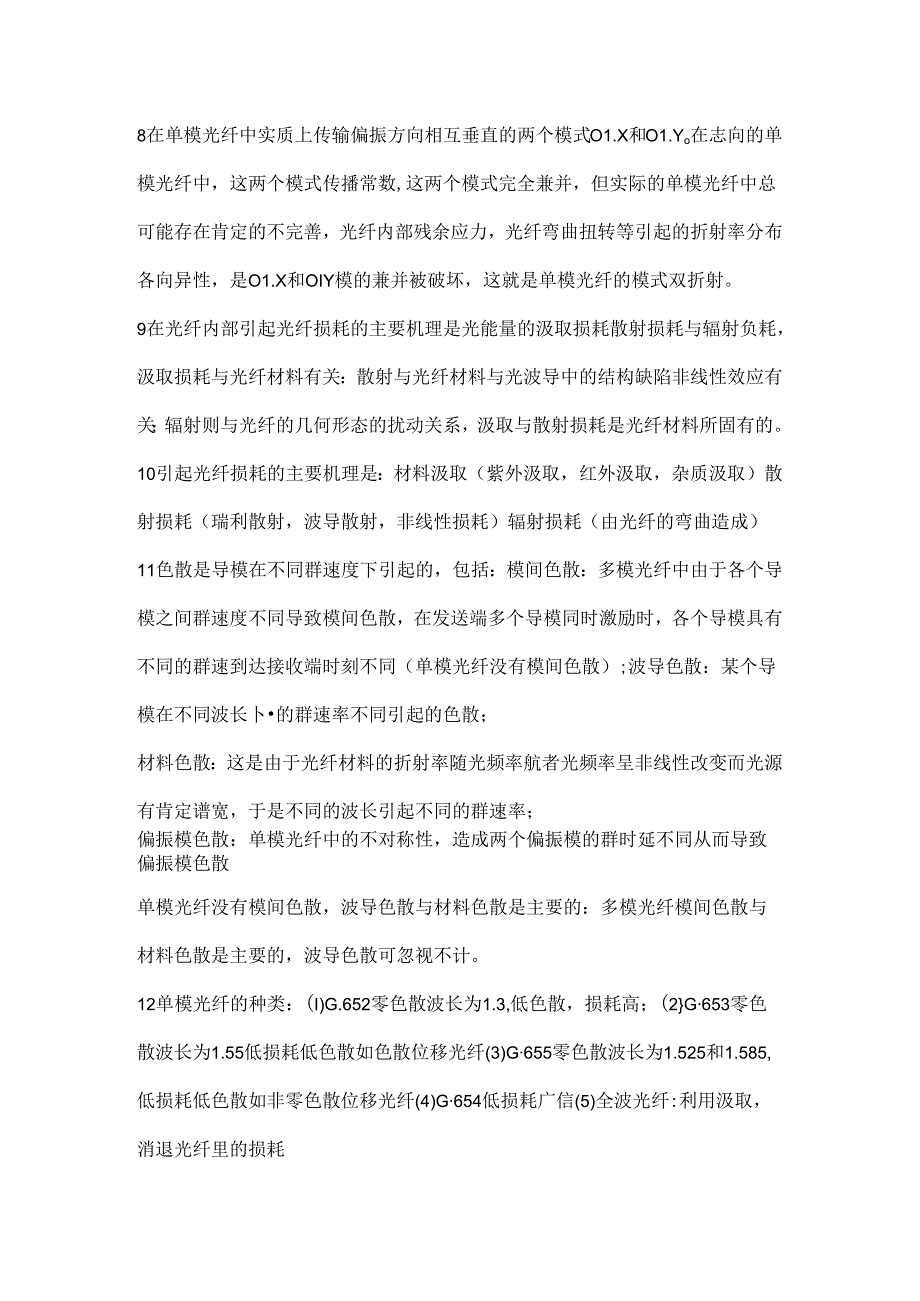

5、的芯包折射率差值2.6n1.a根号卜.2倍的芯包折射率差值.当波长波长C时为单模传输,7单模光纤中的光束事实上没有严格的横截面边界的，但中心部分最强。单模光纤中的横向场分布为高斯场分布（r）（0）（的平方0的平方）（0）为中心场强，2w0为场强卜降到E（O）点的宽度，称模场直径。模场直径是指基模场强在空间上分布的集中程度。归一化模场半径Wo065+1.619V的T.5次方+2.879V的-6次方8在单模光纤中实质上传输偏振方向相互垂直的两个模式O1.X和O1.Yo在志向的单模光纤中，这两个模式传播常数,这两个模式完全兼并，但实际的单模光纤中总可能存在肯定的不完善，光纤内部残余应力，光纤弯曲扭转
6、等引起的折射率分布各向异性，是O1.X和OIY模的兼并被破坏，这就是单模光纤的模式双折射。9在光纤内部引起光纤损耗的主要机理是光能量的汲取损耗散射损耗与辐射负耗，汲取损耗与光纤材料有关：散射与光纤材料与光波导中的结构缺陷非线性效应有关；辐射则与光纤的几何形态的扰动关系，汲取与散射损耗是光纤材料所固有的。10引起光纤损耗的主要机理是：材料汲取（紫外汲取，红外汲取，杂质汲取）散射损耗（瑞利散射，波导散射，非线性损耗）辐射损耗（由光纤的弯曲造成）11色散是导模在不同群速度下引起的，包括：模间色散：多模光纤中由于各个导模之间群速度不同导致模间色散，在发送端多个导模同时激励时，各个导模具有不同的群速到达
7、接收端时刻不同（单模光纤没有模间色散）;波导色散：某个导模在不同波长卜的群速率不同引起的色散；材料色散：这是由于光纤材料的折射率随光频率航者光频率呈非线性改变而光源有肯定谱宽，于是不同的波长引起不同的群速率；偏振模色散：单模光纤中的不对称性，造成两个偏振模的群时延不同从而导致偏振模色散单模光纤没有模间色散，波导色散与材料色散是主要的：多模光纤模间色散与材料色散是主要的，波导色散可忽视不计。12单模光纤的种类：(I)G.652零色散波长为1.3,低色散，损耗高；(2G653零色散波长为1.55低损耗低色散如色散位移光纤(3)G655零色散波长为1.525和1.585,低损耗低色散如非零色散位移光
8、纤(4)G654低损耗广信(5)全波光纤:利用汲取，消退光纤里的损耗13光纤中的非线性效应将主要归结为三阶非线性效应，主要有受激拉曼散射、受激布里渊散射、四波混撅与自相位调制。的模光纤中的这些非线性效应可分为两大类；类为受激散射效应，另类为非线性折射率调制效应，包括自相位调制，四波混频与交叉相位调制14无源光器件(1)光纤连接器:实现系统中设备之间、设备与仪表之间、设备与光纤之间、光纤与光纤之间的活动连接，以便于系统的连接、测试和维护(2)光纤分路器与耦合器：实现光信号的安排与合成，光信号的提取与检测等，Y型分路器将一路信号分成两路，不肯定是完全相同的两路,X型2*2定向耦合器：光功率从根光纤
9、耦合到另根上(3)光隔离器：只允许单向光通过，以此来阻挡反射光(4)光开关：实现各种开关功能(5)光环型器第三章1,光源的工作原理基于光子的汲取、自发放射和受激放射三种原子跃迁过程。受激汲取：原子汲取21的能曳后从低能级跃迁到高能级：自发放射:原子在高能级上不稳定，当它跃迁回低能级时，放出能量为的光子；受激放射：原子原来处于高能级上，这时又有能量为的光子入射，在它的激发卜原子返回低能级并放射光子，放射的光子和入射的光子具有相同的能量、状态。2.发光二极管的特性：是非阀值器件，发光功率随工作电流的增加而增大,并在大电流时渐渐饱和。工作温度提高时同样工作电流下的输出功率要下降。的工作电流通常为50
10、100,这时偏置电压1.21.8V,输出功率约几整瓦，而入纤功率在几到几十微瓦。的谱特性：I线宽随有源层掺杂浓度增加而增加2线宽随温度上升而加宽。由于的线宽大，使光纤色散严峻，限制了传输距离和速率。的工作基于半导体的自发放射由于半导体材料的导带和价带都由很多不同的能级组成，大多数的截流子星合发生在平均带隙上，但也有一些更合发生在最低与最高能级之间，因此的放射波长在其中心值旁边占据较大的范围。定义光强下降一半的波长改变为输出谱线宽度，这就是光源的线宽。的调制特性（数字调制时不需预偏置，模拟调制时要预偏置到上）1线性:注入电流小时线性相当好2带宽：的3调制带宽：差值3（电）=2,f差值3（光）=根
11、号卜.3/2为与驱动电路的时间常数等掺杂浓度高以减小t3半导体激光器的特性：是阀值器件，、，匚作电流大于同值电流时产生激光输出，而且在以上，的输出功率与注入电流近似成正向线性。随着工作温度的提高曲线向右移，增大斜率减小，P减小。谱特性：多纵模时谱宽宽，单纵模时谱宽窄模式特性：1模式的稳定性2单纵模有利于减小光纤色散3的设计与结构上应保证基横模工作输出有限线宽是因为1激光腔内自发放射事务引起的光场相位脉动2载流子浓度脉动引起折射率改变，使光腔谐振频率产生改变的调制特性：不但可以进行干脆幅度调制，也可以进行干脆频率调制、干脆电流调制。但是阀值器件，数字调制时通常先预偏置在阀值旁边以上特性曲线中段。
12、频率响应、电光延迟、调制谱特性、动态线宽加宽-频率明啾。当进行高速脉冲调制时，会出现困难的瞬态特性，如张弛震荡与电光延迟、自脉动与码型效应.无论是从减弱张弛震荡还是从缩短电光延迟时间来提高调制性能，都须要预偏置在阀值旁边，这样还可以消退因型效应、降低明啾等。高速光纤总希望单纵模最低次横模I：作。4与比较：I是非阀值器件，是阀值器件。2的谱线宽，入纤功率小，调制速率低，输出非相干光：谱线窄，入纤功率大，调制速率高，输出相干光。3适合于短距离低速系统，适合于长距离高速系统与区分：工作原理：的工作基于半导体的自发放射，的工作基于光的汲取、受激放射和光子被放大的过程，产生激光输出的基本条件是形成粒子数
13、反转、供应光反馈与满意激光振荡的阀值条件。工作状态：作光源时可干脆调制，必需进行预偏置。工作特性：1特性：是非阀值怒件I越大P越大直至大电流时饱和，是阀值器件，百输入大于时才能输出且P与I近似成正比。此外与的P在温度提高时相同I卜都会卜.降,但比敏感“2谱特性:线宽大色散影响严峻，限制r传输距离和速率，线宽有限。3调制特性：与均可干脆调制，但在数字调制时无需预偏置需加预偏置至阀值旁边。5 .数字光发送机框图：电信号-输入电路-驱动电路-光源光调制器-光信号输入电路：将输入的脉冲信号进行整形，变换成码：驱动电路：干脆调制光源，给光源个预偏置；光调制器：调制光源输出的连续光波（外调制）;爱护报警：
14、对光源寿命与工作状态进行检测和报警：自动偏置：稳定输出的平均光功率和工作温度。光发送机的性能：1光源性能包括波长、频宽、特性与寿命等2调制方式,模拟、数字或外调制3传输速率或带宽4输出光功率入纤平均光功率0.01-10稳定度在510%左右5数字光脉冲的消光比0.16无张弛振荡6 .光载波的调制方式：模拟调制和数字调制（主要方式）。模拟调制分为两类：一类是用模拟基带信号干脆对光源进行强度调制。另一类采纳连续或脉冲的射频波作为副载波，模拟基带信号先对它的幅度、频率或相位等进行调制，再用该受调制的副载波去强度调制光源。按调制方式和光源的关系来分，数字调制分为：干脆调制和外调制。干脆用电调制信号来限制
15、半导体光源的振荡参数得到光频的调幅波或调频波，这种调制称内调制（干脆调制）；让光源输出的幅度与频率等恒定的光载波通过光调制器，电信号通过调制器实现对光载波的幅度、频率与相位的调制，称为外调制。外调制须要调制器，结构困难，但可获得优良的调制性能尤其适合高速率卜.运用：内调制的优点是简洁，但调制速率受到教流子寿命与高速率卜.性能退化的限制（频率则啾）7 .消光比定义为全“0”平均功率与全“1”平均功率之比，第四章1模拟光接收机组成框图：光信号-光检测器-前置放大器-主放大器-滤波器电信号数字光接收机组成框图：光信号-光检测器-前置放大器-主放大胜-均衡器-判决再生-电信号光检测器：把接收到的光信号
16、转换成光电流；前置放大器：对光电流进行低噪声放大：主放大器：把前端输出的皂伏级信号放大到后面信号处理电路所需的电平，其余电路都是信号处理电路；均衡泄波器：消退放大器与其他部件引起的信号波形失真，使噪声与码间干扰减到最小：定时提取电路：负责对抽样所需时钟进行史原；自动增益电路：限制与放大器增益以提高接收机的动态范围：判决再生电路：减小信号误码率。2 .接收机性能的主要指标是接收灵敏度与动态范围，此外还有工作在各种数据格式的实力、快速的响应时间、匚作在各种码速下的实力、低功耗与低价格等。接收灵敏度：达到指定误码率或信噪比时的最小接收信号光功率，通常用表示；动态范围：最大允许的接收光功率与最小可接收光功率之差。光纤通信系统对光检测器的要求：1工作波长上光电转换效率高2检测过
