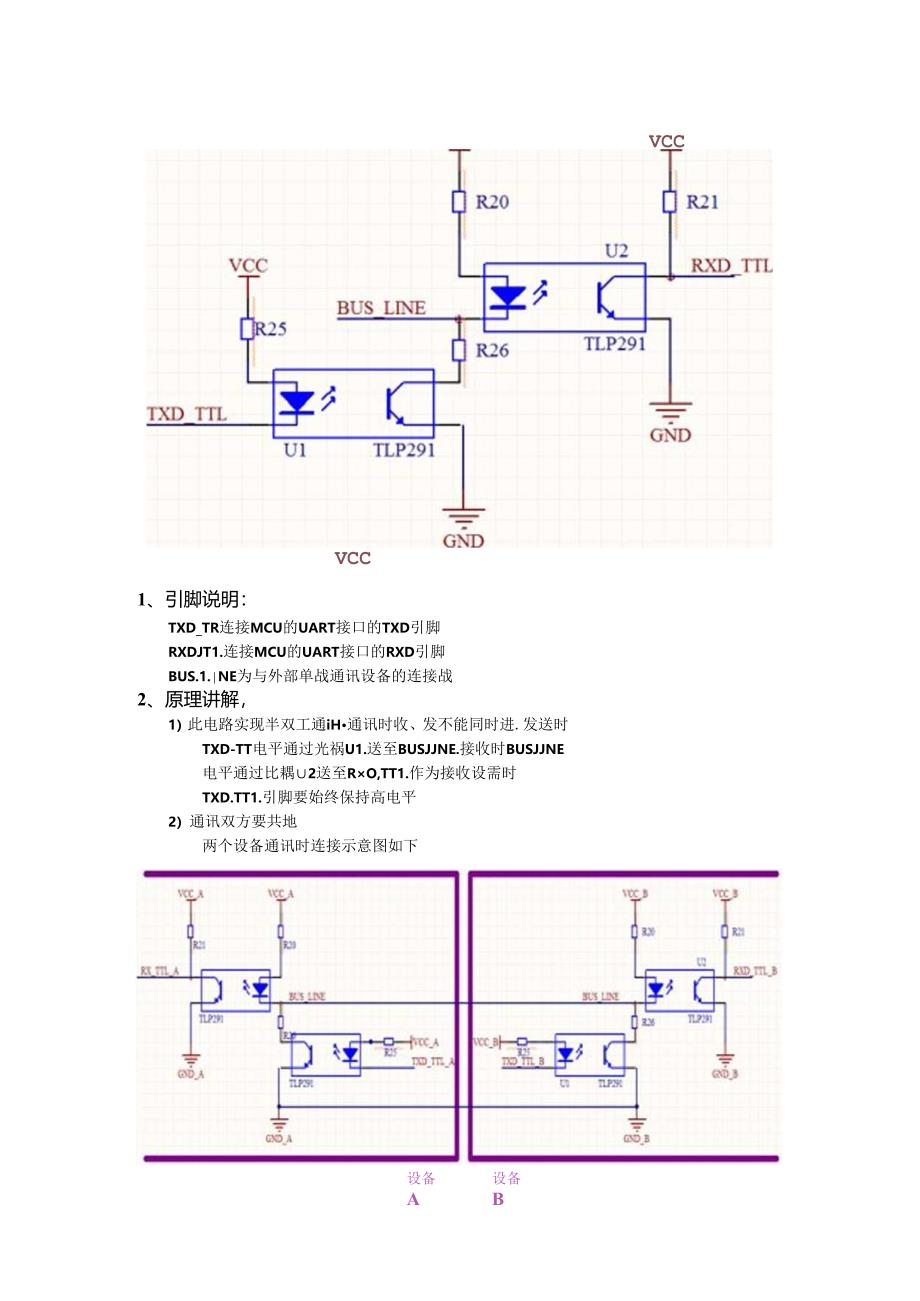

VCCVCC1、引脚说明：TXD_TR连接MCU的UART接口的TXD引脚RXDJT1.连接MCU的UART接口的RXD引脚BUS.1.NE为与外部单战通讯设备的连接战2、原理讲解，1）此电路实现半双工通iH通讯时收、发不能同时进.发送时TXD-TT电平通过光祸U1.送至BUSJJNE.接收时BUSJJNE电平通过比耦2送至RO,TT1.作为接收设需时TXD.TT1.引脚要始终保持高电平2）通讯双方要共地两个设备通讯时连接示意图如下设备A设备B
