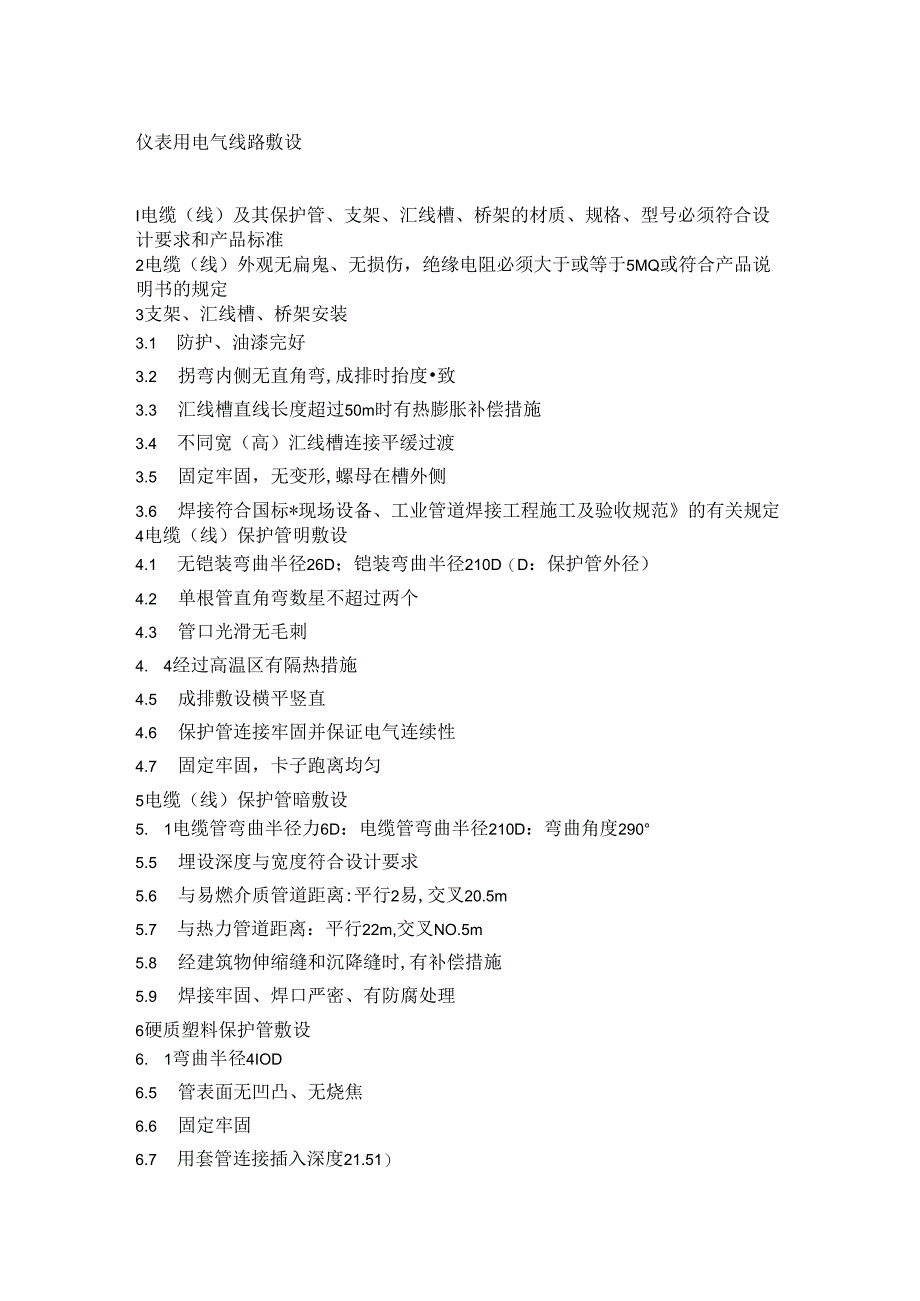

1、仪表用电气线路敷设I电缆（线）及其保护管、支架、汇线槽、桥架的材质、规格、型号必须符合设计要求和产品标准2电缆（线）外观无扁鬼、无损伤，绝缘电阻必须大于或等于5MQ或符合产品说明书的规定3支架、汇线槽、桥架安装3.1 防护、油漆完好3.2 拐弯内侧无直角弯,成排时抬度致3.3 汇线槽直线长度超过50m时有热膨胀补偿措施3.4 不同宽（高）汇线槽连接平缓过渡3.5 固定牢固，无变形,螺母在槽外侧3.6 焊接符合国标*现场设备、工业管道焊接工程施工及验收规范的有关规定4电缆（线）保护管明敷设4.1 无铠装弯曲半径26D；铠装弯曲半径210D（D：保护管外径）4.2 单根管直角弯数星不超过两个4.3

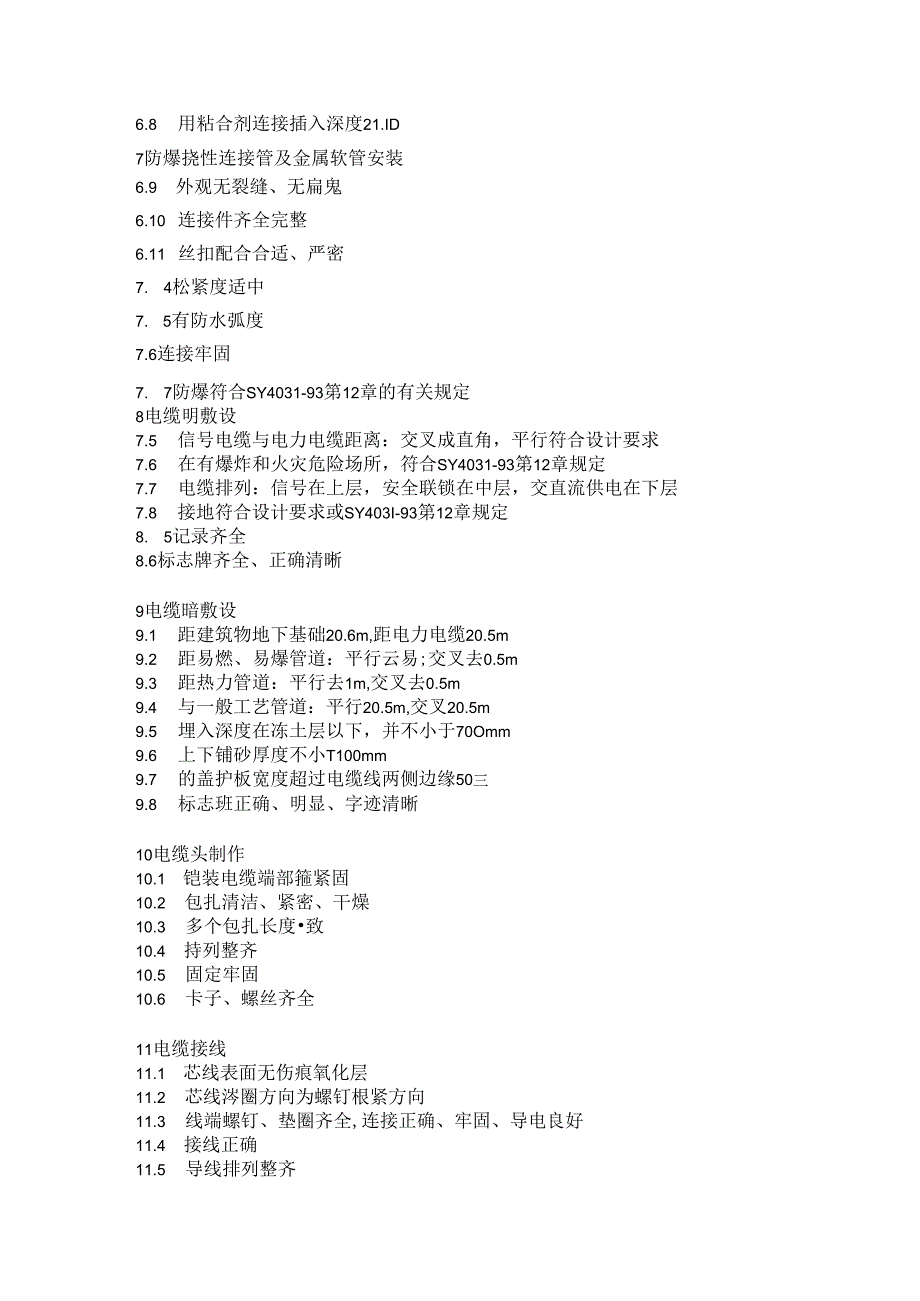

2、 管口光滑无毛刺4. 4经过高温区有隔热措施4.5 成排敷设横平竖直4.6 保护管连接牢固并保证电气连续性4.7 固定牢固，卡子跑离均匀5电缆（线）保护管暗敷设5. 1电缆管弯曲半径力6D：电缆管弯曲半径210D：弯曲角度2905.5 埋设深度与宽度符合设计要求5.6 与易燃介质管道距离:平行2易,交叉20.5m5.7 与热力管道距离：平行22m,交叉NO.5m5.8 经建筑物伸缩缝和沉降缝时,有补偿措施5.9 焊接牢固、焊口严密、有防腐处理6硬质塑料保护管敷设6. 1弯曲半径4IOD6.5 管表面无凹凸、无烧焦6.6 固定牢固6.7 用套管连接插入深度21.51）6.8 用粘合剂连接插入深度
3、21.ID7防爆挠性连接管及金属软管安装6.9 外观无裂缝、无扁鬼6.10 连接件齐全完整6.11 丝扣配合合适、严密7. 4松紧度适中7. 5有防水弧度7.6连接牢固7. 7防爆符合SY4031-93第12章的有关规定8电缆明敷设7.5 信号电缆与电力电缆距离：交叉成直角，平行符合设计要求7.6 在有爆炸和火灾危险场所，符合SY4031-93第12章规定7.7 电缆排列：信号在上层，安全联锁在中层，交直流供电在下层7.8 接地符合设计要求或SY403I-93第12章规定8. 5记录齐全8.6标志牌齐全、正确清晰9电缆暗敷设9.1 距建筑物地下基础20.6m,距电力电缆20.5m9.2 距易燃
4、、易爆管道：平行云易;交叉去0.5m9.3 距热力管道：平行去1m,交叉去0.5m9.4 与一般工艺管道：平行20.5m,交叉20.5m9.5 埋入深度在冻土层以下，并不小于70Omm9.6 上下铺砂厚度不小T100mm9.7 的盖护板宽度超过电缆线两侧边缘50三9.8 标志班正确、明显、字迹清晰10电缆头制作10.1 铠装电缆端部箍紧固10.2 包扎清洁、紧密、干燥10.3 多个包扎长度致10.4 持列整齐10.5 固定牢固10.6 卡子、螺丝齐全11电缆接线11.1 芯线表面无伤痕氧化层11.2 芯线涔圈方向为螺钉根紧方向11.3 线端螺钉、垫圈齐全,连接正确、牢固、导电良好11.4 接线

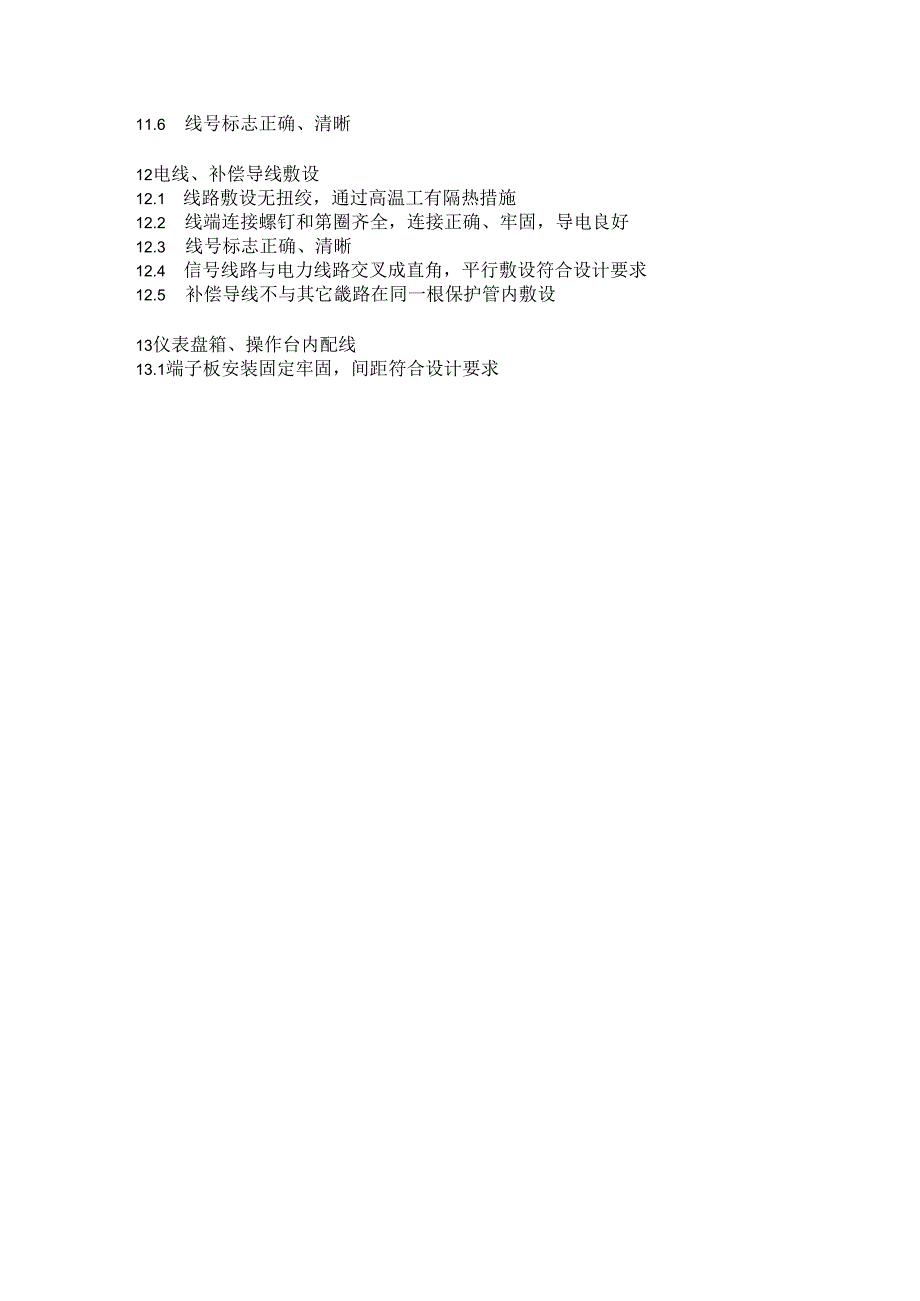

5、正确11.5 导线排列整齐11.6 线号标志正确、清晰12电线、补偿导线敷设12.1 线路敷设无扭绞，通过高温工有隔热措施12.2 线端连接螺钉和第圈齐全，连接正确、牢固，导电良好12.3 线号标志正确、清晰12.4 信号线路与电力线路交叉成直角，平行敷设符合设计要求12.5 补偿导线不与其它畿路在同一根保护管内敷设13仪表盘箱、操作台内配线13.1端子板安装固定牢固，间距符合设计要求132汇线槽内外光滑无毛刺，固定牢固13.3 芯线绝缘护套无损伤13.4 本痂安全型与非本质安全信号线路分隔敷设13.5 不同电压等级线路分隔敷设13.6 成束电线绑扎紧实，排列整齐，固定牢固13.7 接线正确，
6、线号标志正确、清晰13.8 接地线有绝缘护套14允许偏差项目定规值允许偏差(m)电缆水平敷设支架间距()0.40.850电缆垂直敷设支架间距()0.81.250汇钱槽及保护管水平敷设支架间距(三)250汇线槽及保护管垂直敷设支架间距(m)250硬厨塑料管敷设支架管卡间距0.81.550支架垂直度(每米)2成排支架顶部高差(每米)2成排支架顶部高差(总长大于5米)10项目规定值允许偏差()水平仞斜度(每米)2水平攸斜度(总长大于5米)102汇线槽、桥架安装垂直度(每米)2垂直度(总长大于5米)10穿墙管段伸出墙面()，303保护管明敷设保护管高出楼板(m)1管口距工艺设务(Im)200300项目
7、规定值允许偏差(m)4保护管暗敷引出地面高度(m)2200设进入盘内()0505硬质蹙料保护管距绝热层表面(三)?500电毓距第簿层表面Gm)N2006电或明敷设屏蔽侑号电缜与强电磁场设备距离0.8无屏蔽信号电填与叠电磁场设餐距离()1,5前户管敷设2.1电缆保护管内壁应光滑无毛剌。其选择，应满足使用条件所需的机械强度和耐久性，且应符合卜.列规定：1需采用穿管抑制对控制电缆的电气干扰时，应采用钢管。2交流单芯电缆以单根穿管时，不得采用未分隔磁路的钢管.2.2部分或全部露出在空气中的电缆保护管的选择，应符合下列规定：1防火或机械性要求高的场所，宜采用钢质管。并应采取涂漆或镀锌包塑等适合环境耐久要
8、求的防腐处理。2满足工程条件自熄性要求时，可采用阻燃型塑料管。部分埋入混凝土中等有耐冲击的使用场所，塑料管应具备相应承压能力，且宜采用可挠性的塑料管。2.3地中埋设的保护管，应满足埋深卜的抗压要求和耐环境腐蚀性的要求。管枕配置跨距，宜按管路底部未均匀夯实时满足抗弯矩条件确定：在通过不均匀沉降的回填土地段或地震活动频发地区，管路纵向连接应采用可挠式管接头。同一通道的电缆数量较多时，宜采用排管。2.4保护管管径与穿过电缆数量的选择，应符合下列规定：1每管宜只穿1根电缆.除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。2
9、管的内径,不宜小于电缆外径或多根电缆包络外径的1.5倍。排管的管孔内径，不宜小于75mm.2.5单根保护管使用时，宜符合下列规定：1每根电缆保护管的弯头不宜超过3个，面角弯不宜超过2个。2地中埋管距地面深度不宜小于0.5m；与铁路交叉处小路基不宜小于1.0m：距排水沏底不宜小于0.3m。3并列管相互间宜留有不小于20mm的空隙：2.6使用排管时，应符合下列规定：1管孔数宜按发展预留适当%用.2导体工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。3管路顶部土壤澄盖厚度不宜小于05m,4管路应置于经整平夯实土层且有足以保持连续平直的型块上：纵向排水坡度不宜小厂0.2%.5管路纵向连接处的弯曲度，应符合牵引也缆时不致损伤的要求。6管孔端口应采取防止损伤电缆的处理措施。2.7较长电缆管路中的下列部位，应设置工作并：1电缆牵引张力限制的间距处。电缆穿管敷设时容许最大管长的计克方法，宜符合本规范附录H的规定。2电缆分支、接头处。3管路方向较大改变或电缆从排管转入直埋处，4管路坡度较大且需防止电缆滑落的必要加强固定处。
