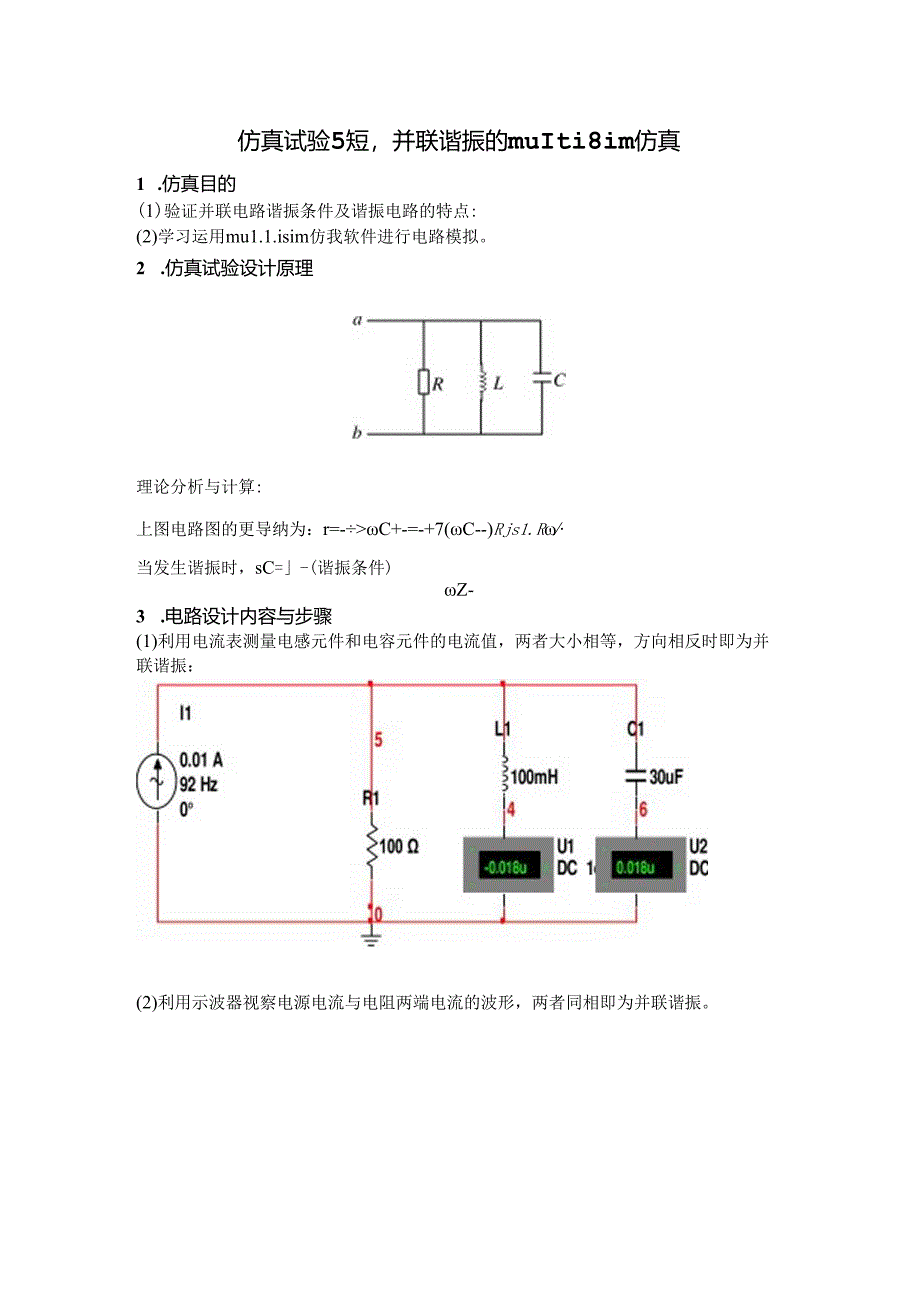

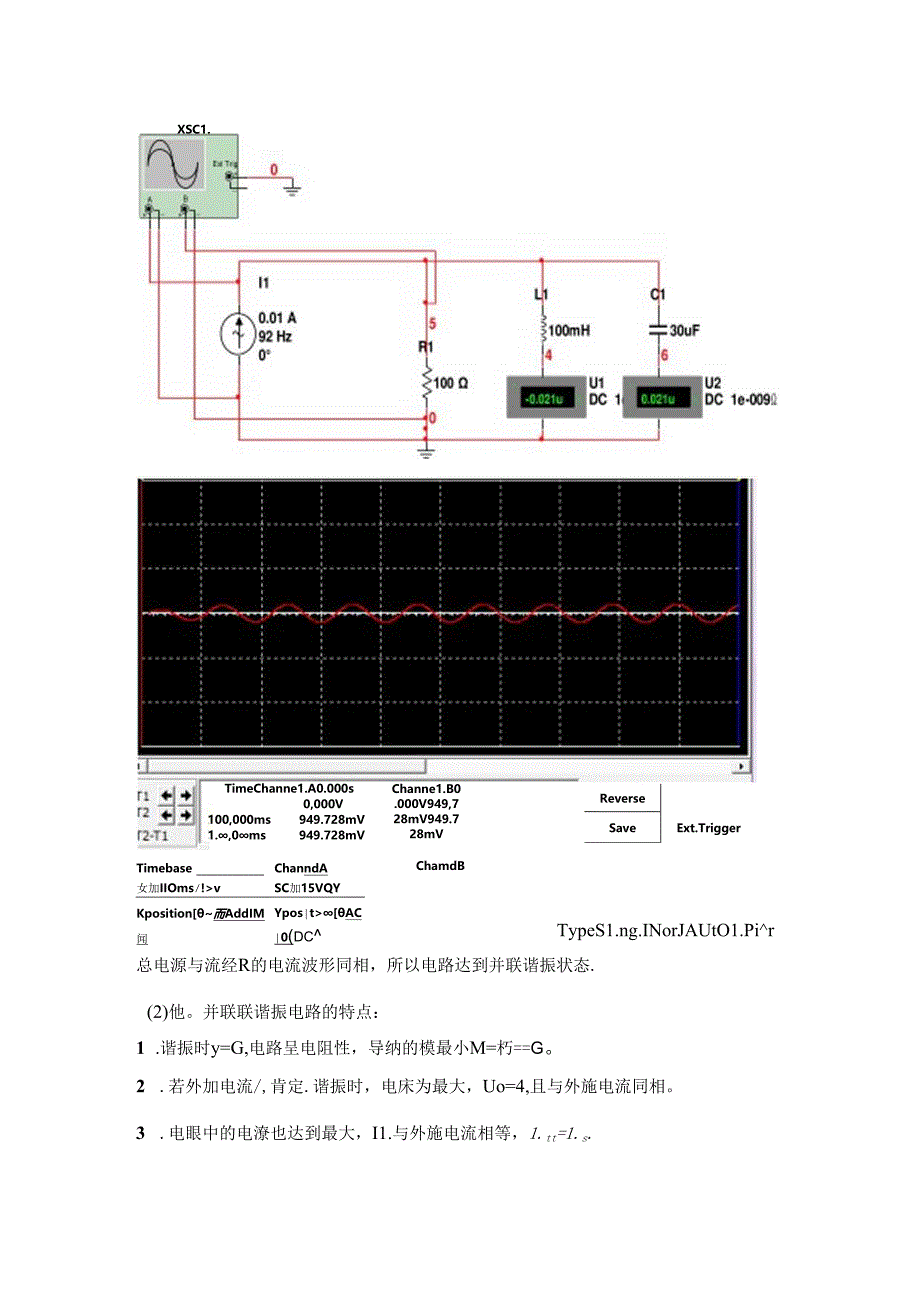

1、仿真试验5短，并联谐振的muIti8im仿真1 .仿真目的(1)验证并联电路谐振条件及谐振电路的特点:(2)学习运用mu1.1.isim仿我软件进行电路模拟。2 .仿真试验设计原理理论分析与计算:上图电路图的更导纳为：r=-C+-=-+7(C-)Rjs1.R当发生谐振时，sC=-(谐振条件)Z-3 .电路设计内容与步骤(1)利用电流表测量电感元件和电容元件的电流值，两者大小相等，方向相反时即为并联谐振：(2)利用示波器视察电源电流与电阻两端电流的波形，两者同相即为并联谐振。XSC1.TimeChanne1.A0.000s0,000V100,000ms949.728mV1.,0ms949.728

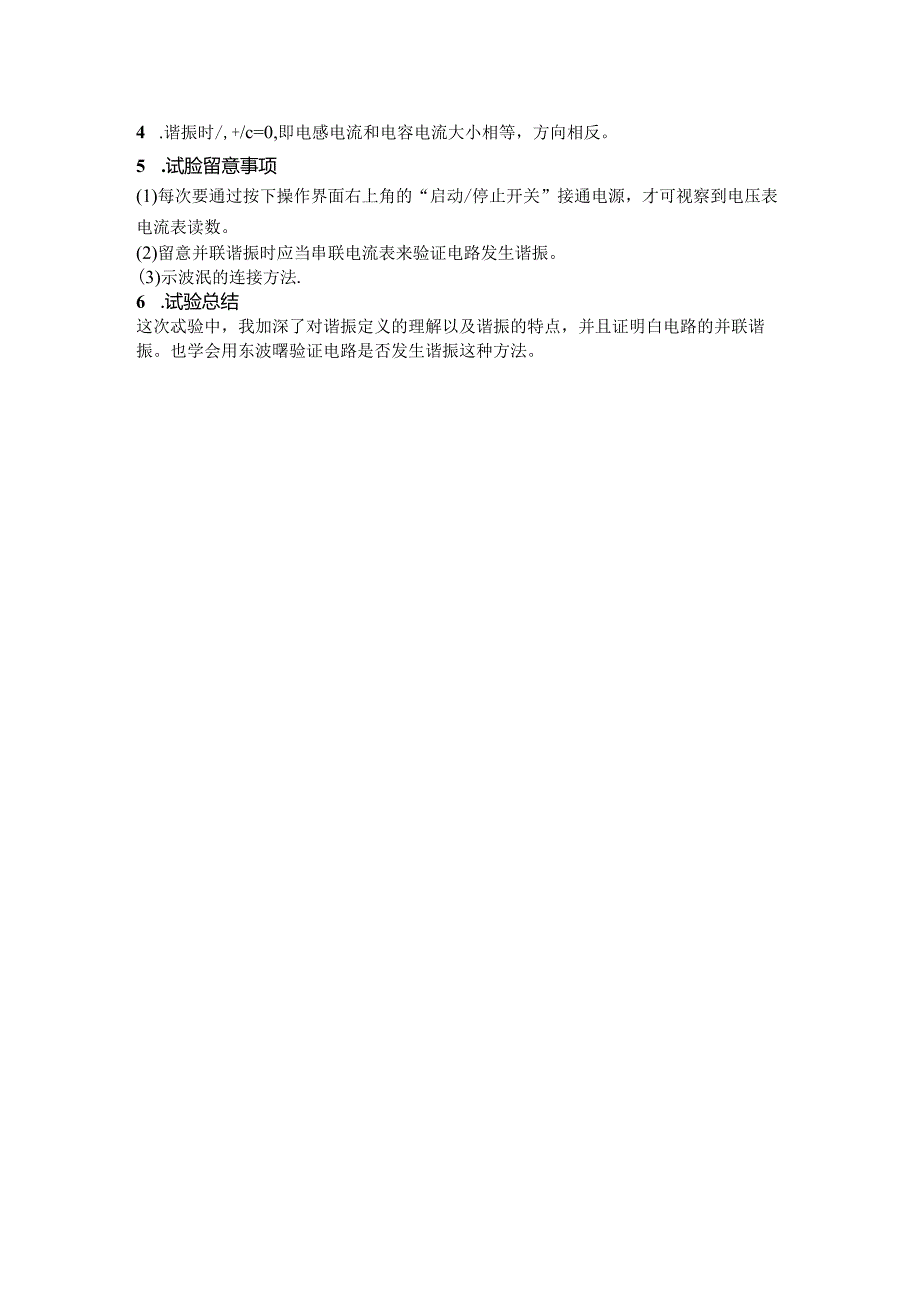

2、mVChamdBChanne1.B0.000V949,728mV949.728mVReverseSaveExt.TriggerTimebase女加IIOms!vChanndASC加15VQYKposition而AddIM闻YpostAC0(dcTypeS1.ng.INorJAUtO1.Pir总电源与流经R的电流波形同相，所以电路达到并联谐振状态.(2)他。并联联谐振电路的特点：1 .谐振时y=G,电路呈电阻性，导纳的模最小M=朽=g。2 .若外加电流/,肯定.谐振时，电床为最大，Uo=4,且与外施电流同相。3 .电眼中的电潦也达到最大，I1.与外施电流相等，1.tt=1.s.4 .谐振时/,+/c=0,即电感电流和电容电流大小相等，方向相反。5 .试脸留意事项(1)每次要通过按下操作界面右上角的“启动/停止开关”接通电源，才可视察到电压表电流表读数。(2)留意并联谐振时应当串联电流表来验证电路发生谐振。(3)示波泯的连接方法.6 .试验总结这次忒验中，我加深了对谐振定义的理解以及谐振的特点，并且证明白电路的并联谐振。也学会用东波曙验证电路是否发生谐振这种方法。
