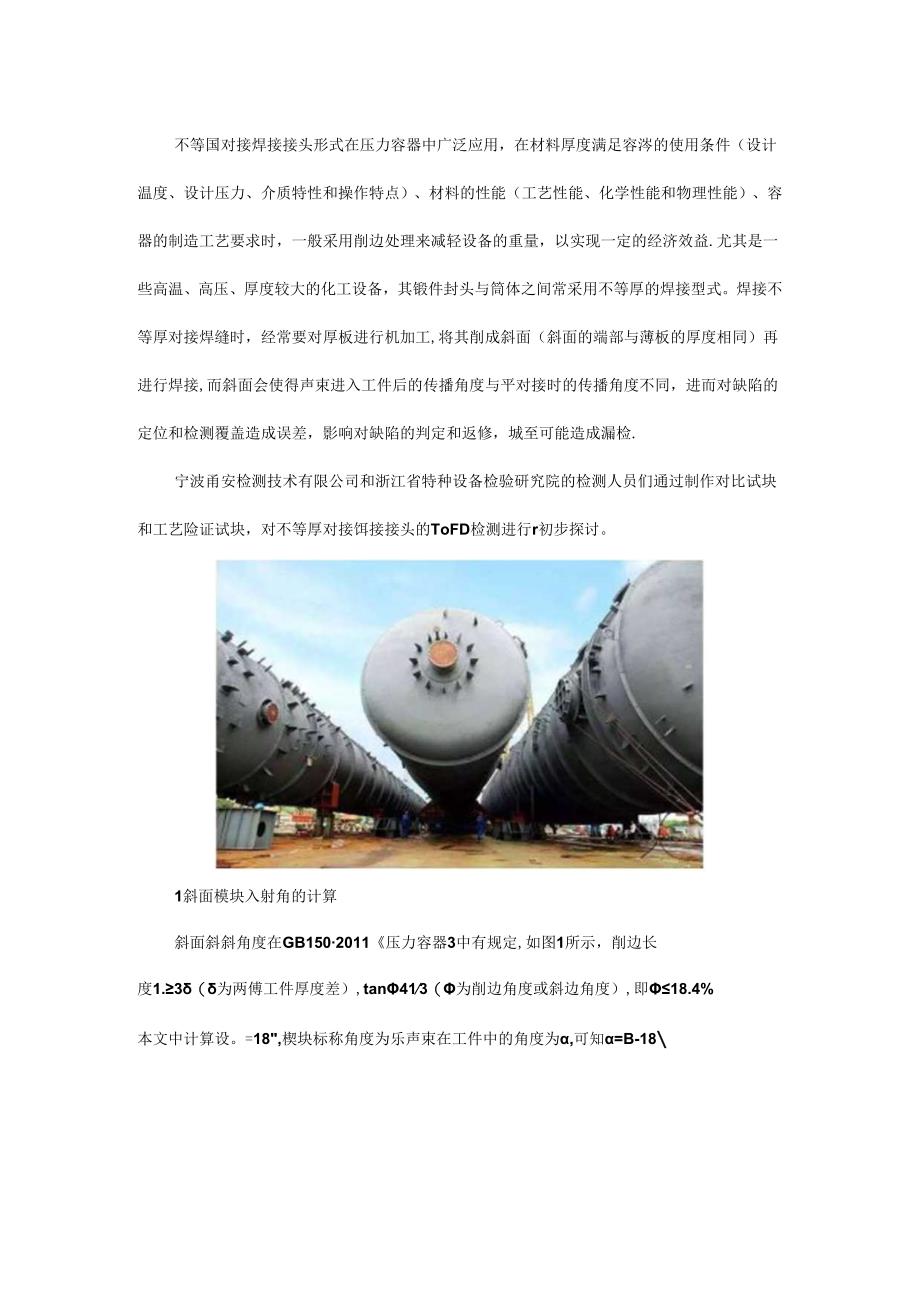

不等厚对接焊接接头的TOFD检测.docx_第1页
第1页 / 共6页

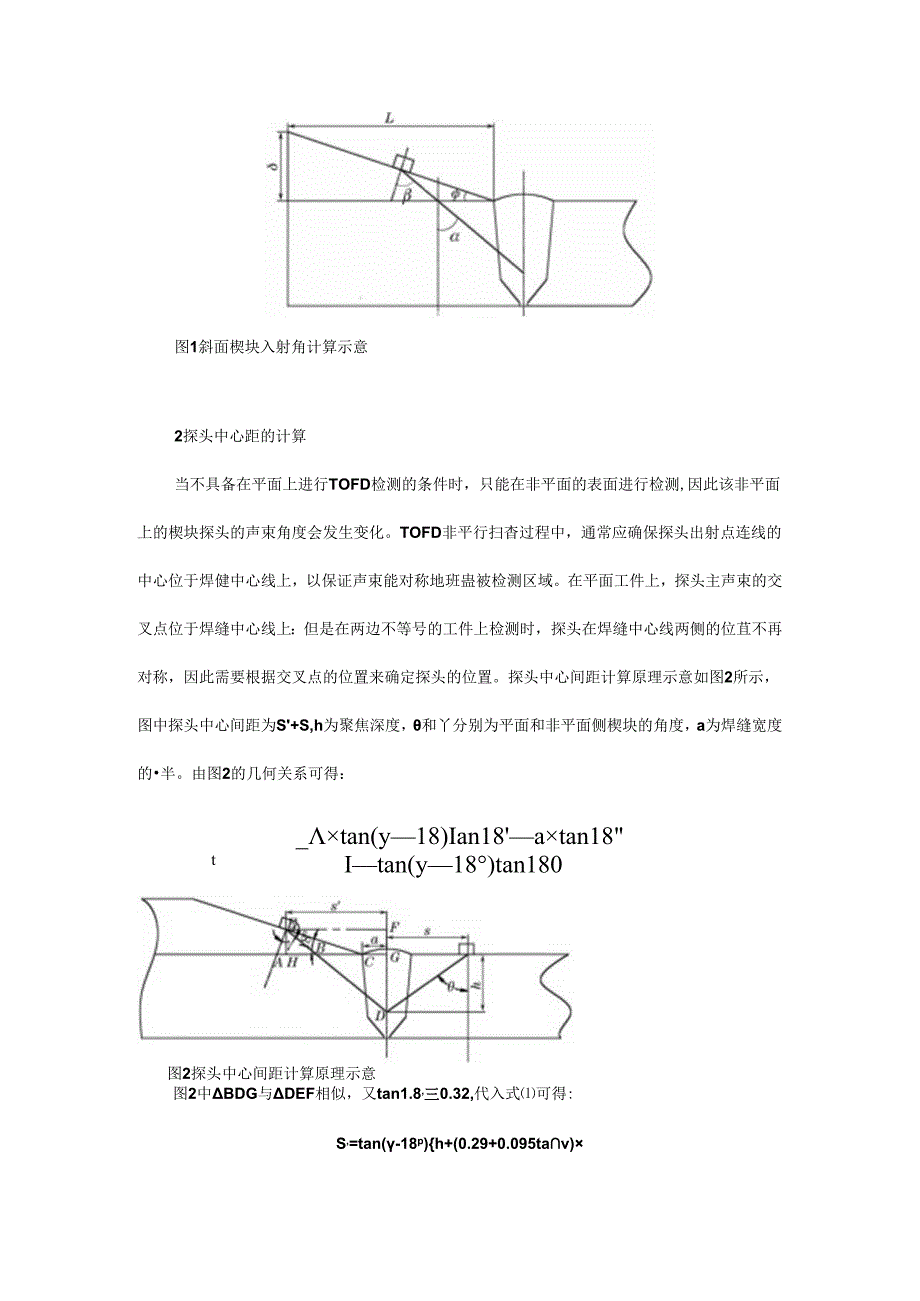

不等厚对接焊接接头的TOFD检测.docx_第2页
第2页 / 共6页

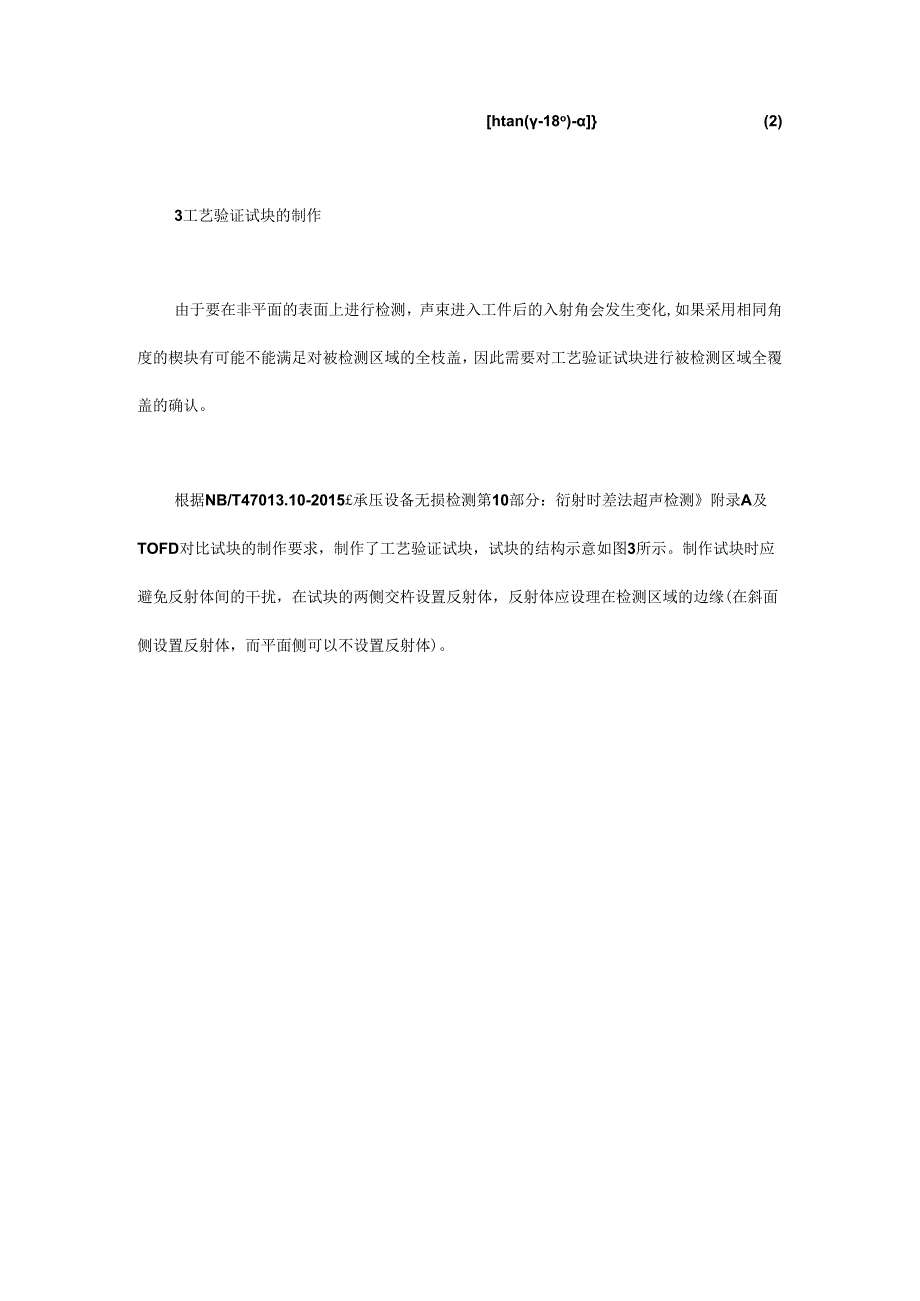

不等厚对接焊接接头的TOFD检测.docx_第3页
第3页 / 共6页
不等厚对接焊接接头的TOFD检测.docx_第4页
第4页 / 共6页
不等厚对接焊接接头的TOFD检测.docx_第5页
第5页 / 共6页
不等厚对接焊接接头的TOFD检测.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《不等厚对接焊接接头的TOFD检测.docx》由会员分享,可在线阅读,更多相关《不等厚对接焊接接头的TOFD检测.docx(6页珍藏版)》请在第壹文秘上搜索。

1、不等国对接焊接接头形式在压力容器中广泛应用,在材料厚度满足容涔的使用条件(设计温度、设计压力、介质特性和操作特点)、材料的性能(工艺性能、化学性能和物理性能)、容器的制造工艺要求时,一般采用削边处理来减轻设备的重量,以实现一定的经济效益.尤其是一些高温、高压、厚度较大的化工设备,其锻件封头与筒体之间常采用不等厚的焊接型式。焊接不等厚对接焊缝时,经常要对厚板进行机加工,将其削成斜面(斜面的端部与薄板的厚度相同)再进行焊接,而斜面会使得声束进入工件后的传播角度与平对接时的传播角度不同,进而对缺陷的定位和检测覆盖造成误差,影响对缺陷的判定和返修,城至可能造成漏检.宁波甬安检测技术有限公司和浙江省特种

2、设备检验研究院的检测人员们通过制作对比试块和工艺险证试块,对不等厚对接饵接接头的ToFD检测进行r初步探讨。1斜面模块入射角的计算斜面斜斜角度在GB1502011压力容器3中有规定,如图1所示,削边长度1.3(为两傅工件厚度差),tan413(为削边角度或斜边角度),即18.4%本文中计算设。=18,楔块标称角度为乐声束在工件中的角度为,可知=B-18图1斜面楔块入射角计算示意2探头中心距的计算当不具备在平面上进行TOFD检测的条件时,只能在非平面的表面进行检测,因此该非平面上的楔块探头的声束角度会发生变化。TOFD非平行扫杳过程中,通常应确保探头出射点连线的中心位于焊健中心线上,以保证声束能

3、对称地班蛊被检测区域。在平面工件上,探头主声束的交叉点位于焊缝中心线上:但是在两边不等号的工件上检测时,探头在焊缝中心线两侧的位苴不再对称,因此需要根据交叉点的位置来确定探头的位置。探头中心间距计算原理示意如图2所示,图中探头中心间距为S+S,h为聚焦深度,和丫分别为平面和非平面侧楔块的角度,a为焊缝宽度的半。由图2的几何关系可得:_tan(y18)Ian18atan18tItan(y18)tan180图2探头中心间距计算原理示意图2中BDG与DEF相似,又tan1.8,三0.32,代入式可得:S,=tan(-18p)h+(0.29+0.095tav)htan(-18o)-(2)3工艺验证试块

4、的制作由于要在非平面的表面上进行检测,声束进入工件后的入射角会发生变化,如果采用相同角度的楔块有可能不能满足对被检测区域的全枝盖,因此需要对工艺验证试块进行被检测区域全覆盖的确认。根据NB/T47013.10-2015承压设备无损检测第10部分:衍射时差法超声检测附录A及TOFD对比试块的制作要求,制作了工艺验证试块,试块的结构示意如图3所示。制作试块时应避免反射体间的干扰,在试块的两侧交杵设置反射体,反射体应设理在检测区域的边缘(在斜面侧设置反射体,而平面侧可以不设置反射体)。图3工艺脸证试块结构示意按照式(2)计算完探头中心距后,在对比试块上进行灵敏度的调整,然后再在工艺验证试块上进行检测

5、区域检盖情况的验证。具体的脸证过程为:将两个楔块放在预先计算好的位置,对工艺验证试块进行检测,看能否发现位于检测区域边缘(斜面侧)的横孔,如果能够消晰发现,则说明检测区域能全覆盖。4缺陷深度的测量TOFD检测中探头出射点连线的中心偏离焊缝中心线时,会对缺陷的定位和测量产生误差,在对不等厚对接焊接接头的ToFD检测数据进行分析时,由于两个探头不在同一平面上,且实际探头中心距的中心与焊中心线不再蓝合,目前的仪罂默认为两个探头在同平面上,采用与仪器相匹配的软件进行测量存在定的测量误差。当发现缺陷时,可以采用以下两种方法来确定缺陷深度。1在确定实际探头中心距中心与焊缝中心的偏圜值后,可以采用人工方法计

6、算实际深度,其计算原理示意如图4所示“则结合图4可得,如果偏离值为ASi.位于中心线右侧,则缺陷实际深度H=h-AStan(h为仪器测量的深度):如果偏离值为S2,位于中心线左侧,则缺陷实际深度H=h+AS2+tan,图4缺陷实际深度计算原理示意(2)对缺陷所在区域垂直于焊缝作非平行扫查,扫查示意如图5所示,检测缺陷的位置和缺陷深度,以利于缺陷的返修准确。采用该方法的前提条件是焊健余高已磨平。、,探图5垂直焊缱非平行扫查示意5实际应用案例某公司制造的一台容器,某一条焊缝两侧的母材厚度分别为45,30mm,坡口型式及尺寸如图6所示,饵缝宽度为22mm,因此采用式计算出S=35mm.Sz=4Omm:.图6某容器焊缝的坡口型式及尺寸按照上述计算的S和S对该焊缝进行r检测,发现一处超标缺陷,ToFD检测结果如图7所示,对该处缺陷进行了射线检测而未发现该缺陷的存在。焊缝刨开后发现有点状气孔,表明TOFD检测发现J时线检测不能发现的点状气孔。图7ToFD检测的跳陷图谐通过TOFD方法在实际产品中的检测应用,表明TOFD方法检测不等厚对接煌健还是比较可靠的.
