《《非金属矿 物化性能测试方法 第9部分：石灰岩矿 》（报批稿）.docx》由会员分享，可在线阅读，更多相关《《非金属矿 物化性能测试方法 第9部分：石灰岩矿 》（报批稿）.docx（7页珍藏版）》请在第壹文秘上搜索。

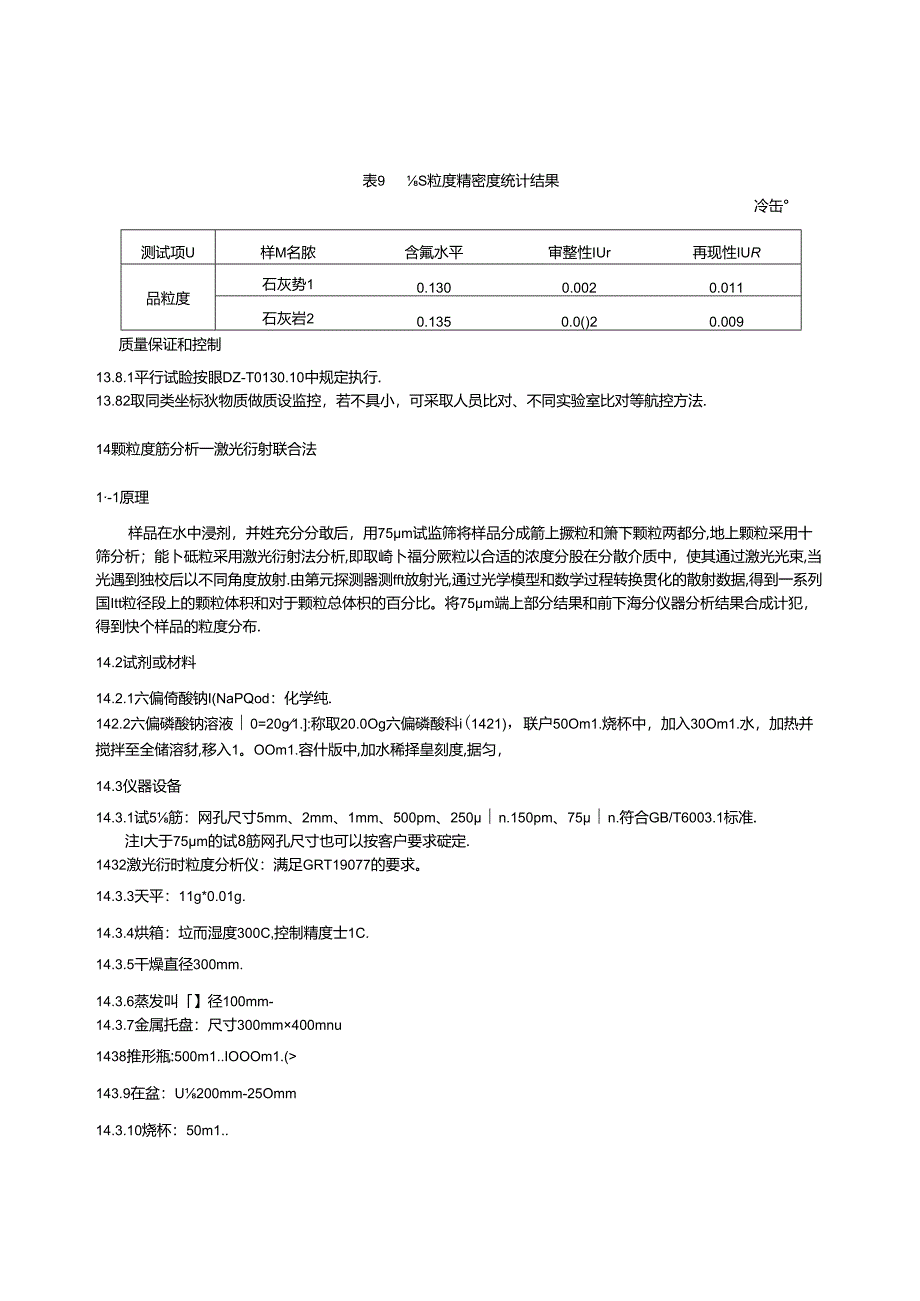

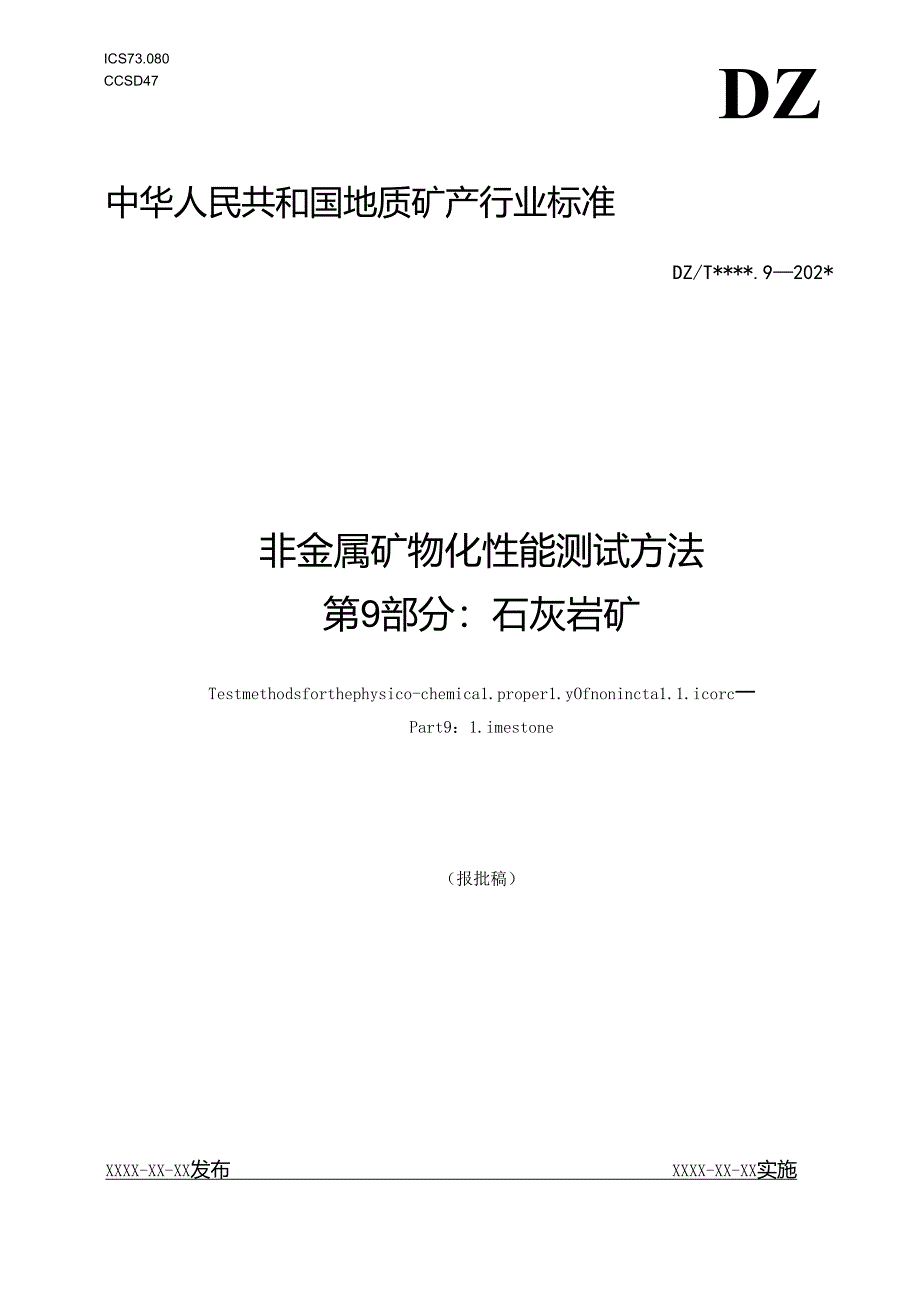

1、ICS73.080CCSD47DZ中华人民共和国地质矿产行业标准DZ/T*.9202*非金属矿物化性能测试方法第9部分：石灰岩矿Testmethodsforthephysico-chemica1.proper1.yOfnonincta1.1.icorc一Part9：1.imestone（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施中华人民共和国自然资源部发布表9S粒度精密度统计结果冷缶测试项U样M名脓含氟水平审整性IUr再现性IUR品粒度石灰势10.1300.0020.011石灰岩20.1350.0()20.009质量保证和控制13.8.1平行试睑按眼DZ-T0130.10中规定执
2、行.13.82取同类坐标狄物质做质设监控，若不具小，可采取人员比对、不同实验室比对等航控方法.14颗粒度筋分析一激光衍射联合法1-1原理样品在水中浸剂，并姓充分分敢后，用75m试监筛将样品分成箭上撅粒和箫下颗粒两都分,地上颗粒采用十筛分析；能卜砥粒采用激光衍射法分析,即取崎卜福分厥粒以合适的浓度分股在分散介质中，使其通过激光光束,当光遇到独校后以不同角度放射.由第元探测器测fft放射光,通过光学模型和数学过程转换贯化的散射数据,得到一系列国Itt粒径段上的颗粒体积和对于颗粒总体枳的百分比。将75m端上部分结果和前下海分仪器分析结果合成计犯，得到快个样品的粒度分布.14.2试剂或材料14.2.1
3、六偏倚酸钠I(NaPQod：化学纯.142.2六偏磷酸钠溶液0=20g1.:称取20.0Og六偏磷酸科i(1421)，联户50Om1.烧杯中，加入30Om1.水，加热并搅拌至全储溶豺,移入1。OOm1.容什版中,加水稀择皇刻度,据匀，14.3仪器设备14.3.1试5筋：网孔尺寸5mm、2mm、1mm、500pm、250n.150pm、75n.符合GB/T6003.1标准.注I大于75m的试8筋网孔尺寸也可以按客户要求碇定.1432激光衍时粒度分析仪：满足GRT19077的要求。14.3.3天平：11g*0.01g.14.3.4烘箱：垃而湿度300C,控制精度士1C.14.3.5干燥直径300m
4、m.14.3.6蒸发叫】径100mm-14.3.7金属托盘：尺寸300mm400mnu1438推形瓶:500m1.IOOOm1.(143.9在盆：U200mm-25Omm14.3.10烧杯：50m1.按G大粒径2mm1.R100g3OOg,用四分法取代表性样品，置于托盘（14.3.7中均匀掾铺开，放入105*C3匕烘箱（14.3.4）中烘干4h.在干城器中（14.3.5）冷却至室温，称垃,相确至0.018,145试脍步图145.1将样品（14.4）抬广盛水的优热14.3.9）内浸泡,用搅拌方式使样品充分浸润并分散，145.2将2mm试验筛套无在75Pm试会缔（14.3.1）之上后置于安盆（14
5、.3.9）.珞样品分散液14.5.1）全部移入上层地中，边搅扑边过筛，用水反立冲洗筛上强粒，口至上层脑下流出的水不再浑浊“移开上层2nun缔,保尔75Um筛下的悬浮液，14.5.3利2mm试验筛和75m试验筛的箭余陶粒分别移入蒸发皿（14.3.6）中.放入105匕3C烘箱（14.14）干燥至恒1匕在干燥器14.3.5）中冷却，林吊:，精确至0.01g.注；若样品中JJFpm*，法不超过10%时.7spm脑上部分可不作篇分析.1454将各个试验解（14.3.1）依次套登好,加上筛底盘,将干悔后的大于75粒倒入筛中,A1.上海盅后用人工或报筛机筛折,报筛时间10min-15min按由上而下的顺序收
6、下试验筛,分别将各级筛上筛余粒倒出，称盘,精确至0.01g,注：疗样M中大T75mtU!*JtJ:&也过9（以时.75n筋下部分可不作淞光衍射法粒便分析.145.5将75JJm筛下R浮液充分泡匀,分收约50m1.移入烧杯14.3.10）.在烧杯中加入Im1.六保储检铺溶液（1422）,用玻璃棒搅拌2min.14.5.6打开激光粒度仪，拉查光学装置、分放笠置、计算机及软件连接并确保其处于正常工作状态.预热30min以上.145.7在计停机软件窗口中进行有关信息设置,如样品信息：样品名族、光学冬数、测妆时间等：试验条件r搅拌速度、超声强收、超声时间、介质温度等：粒度分级中所需要的测试粒径：合适的光
7、学模里.14.58以未加样拈的水介质作为背班，进行背景测量。14.5.9 将烧杯中的悬浮液（14SS）充分搅拌均匀，取适欲加入样品池,至遮光率符合仪器测试要求后,按仪器规定的程序进行样品测试.14.5.10 仪器分析注束后,输HI75pm杯下颗粒的各粒级含量X,（%）、小于某粒径领粒含（%）、特征粒轻如,小川、。2等以及粒度分布施率累枳分布曲戏和/或粒度分布频率曲战等，14.：；试验数据处理14.61采用筛析法时,某校级含电以该粒级下限网孔试验笳上的筛氽颗粒质IS与样品总质量之比X,计，数值以百分数（%）衣示，按式（10计算：X.三XxUo）JM式中：M某粒级下限网孔试验筛匕的筛余颗粒质fit
8、.单位为克（g：m样品总质fft，单位为克（g）.14.6.2 采用简析法时，小于某粒径颍粒含量以小于该粒径飘粒质盘与样品总质量之比为计，数值以百分数（%）表示.按式（I1.）计算IX.（-）MDUDM1.4”BW一分别为最上层网筛、第2层网筛、第3层网第层网桁的筛余颇粒质St单位为克（g,14.6.3 样品中小于75m于轴含Jt吸质值分数也计,数值以百分数（%）衣示,按式（12）计算:V.A=（I-J）K1.CO（12：.14,6475Jm筛下颗粒测试结果的各粒依含量X“和小于某粒径颗粒含量X）应按式（13）、式（14）分别换匏为X,和当X .=XnXdx（13XI =X“xdx14.6.5
9、 在的对数坐标上绘制样星粒度分布版率联枳分布曲线和/或粒度分布频率曲线.解析得到特征粒径如外）、。等.14.6.6 各粒欲含Jft和小于某粒径累枳含量计弗豺果衣示到小数后一位.14.7精密度方法相密度试收.按GB,T6379.2进行.统计结果见表10.表10粒度精密度统计结果单位：m1试项目样UZ称含Ift水平双复性Hi，再现性HiRDwi石灰岩I5.80.500.56石灰岩25.60.520.65质保证和控制14.8.1 平行试验按照DZ10130.10中规定执行.14.8.2 取同类型标准物侦做防fit监控.若不具备,可采取人员比时、不同实验室比对等质控方法.15耐磨率道瑞式法IT1.原理
10、将样品制成一定规格的试件.置尸耐磨试验机上,在规定的研磨转数下.根据研磨后试件的质*损失，计算样品磨耗率.15.2试剂或材料磨料：符合GBJT2479要求。I5.-J仪器设备15.3.1耐磨试验机：道瑞式耐磨试验机.15.3.2游标P尺：版程0mm200mm，精度0.02mm,15.3.3烘彷：足高温度300C,控制精度IC.15.3.4干烽涔：直径300mm.153.5分析天平：感最（MMg.14样品按照DZ/T0130.2相关规定,把样品加工成试件尺寸为直径25mm0.5mm,.50mm1.mm的-柱体，有层理的试件，底也与平行层理各取4个，无层理的试件取4个.5.5试验步军15.5.1将
11、试件（15.4）在105C3C的烘箱（15.3.3）Tffi24h.取出.置于干燥器（15.3.4）中冷却至室温，立即称雄阳（精确至0.01g.15.5.2将称Ja过的试件装于耐磨试监机匕仔个卡具硬衣为1250g.在有磨料（15.2）的情况下,对试件旋转研磨试验.1000转完成一次试收.试脸完申带试件取F，用刷子刷去粉末.林显（精确至0.01g）.15.5.3用游标X尺测砥试件受庭端的直径小,再测录张直方向口径而,试验数据处理156.1耐磨率以N计，数值以克每平方厘米（gcm3）表示,按式（15计算,式中：ma研磨前侦量的数伯，单位为克（&）:加研磨后质量的数（6.单位为克（g）小、小试件受磨
12、端的直径的数值，单位为匣米（cm）.15.6.2耐磨率计以结果衣示到小数藉两位.精密度方法林率度试较，按GB，T6379.2进行，统计结果处表11表I1.耐磨率精密度疑计结果刻他gcm1测试项目样品名称含fit水平此S1.性双，内观性限R耐我率石灰岩I1.690.080.18石灰？t22.720050.21院保证和控制15.8.1平行试验按照DZZTOI30.10中规定执行.15.8.2取同类型标准物短做质垃监控，若不具备.可采取人仍比对、不同实验室比对等质拽力法.16试验报告试脸报告应包括下列信息Ia）测试实验室名称和地址:b）试妲报告发布日期：c本郃分文件编号：d样品本身必要的详细说明：e试验口期与分析结果:f在试验中观察到的异常现象,以及在方法中没白规定的可能对试验结果产生影响的操作（如有必要）.
