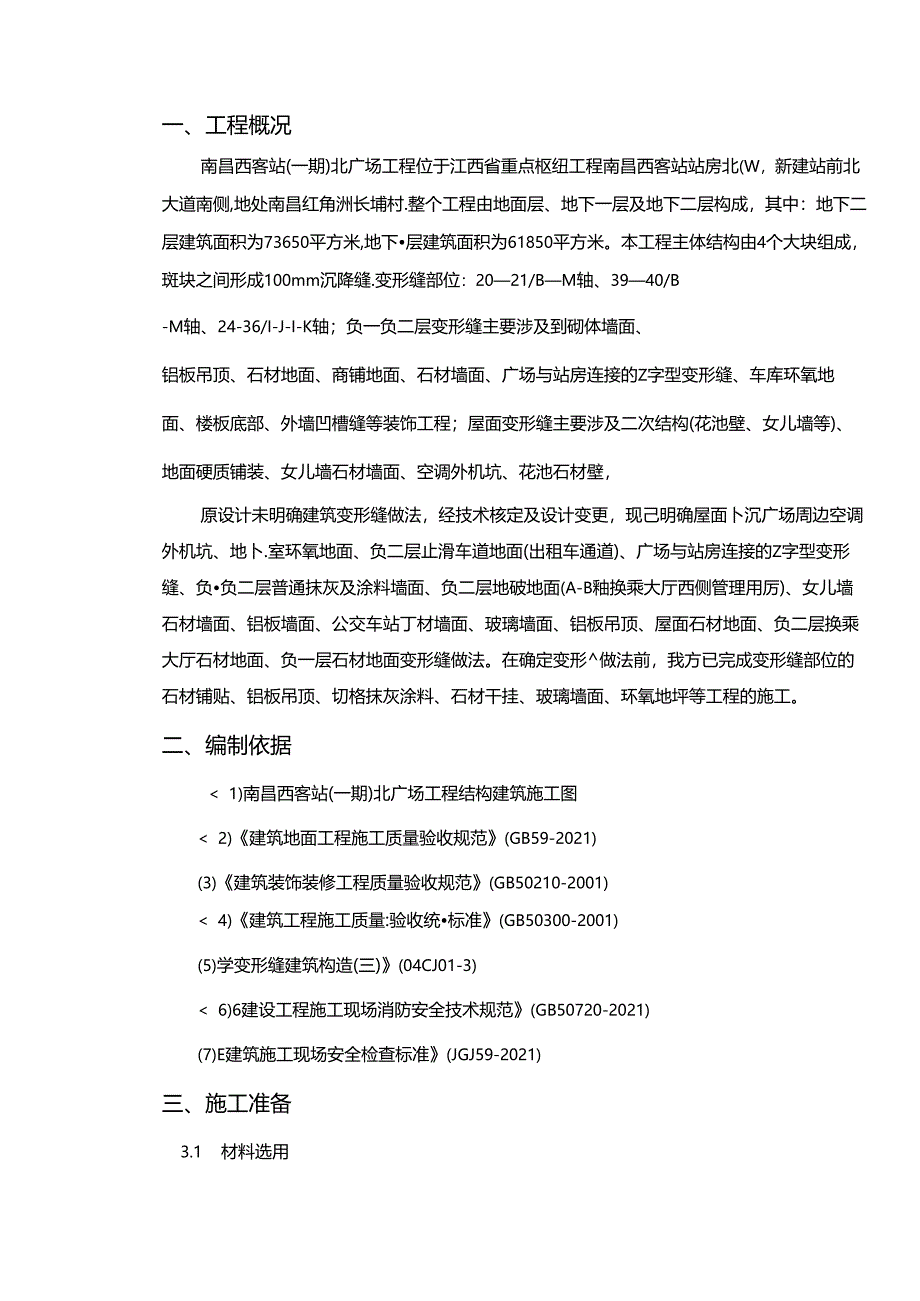

1、3变形缝施工方案完整（完整版资料，可直接使用可编辑.推荐下载）一、工程概况2二、编制依据2三、施工准备33.2技术准备43。3安装前准备工作4四、施工工艺及流程5五、质量标准105.1 热塑性胶条性能要求（见表1）105.2 股条外观质量符合表2要求I1.5, 3不锈钢板125。4铝合金型材、铝合金板、铝板125。5止水带125o6阻火带125.7成品力学性能（表3）12六、施工注意事项13七、成品保护13八、安全文明施工14一、工程概况南昌西客站(一期)北广场工程位于江西省重点枢纽工程南昌西客站站房北(W，新建站前北大道南侧,地处南昌红角洲长埔村.整个工程由地面层、地下一层及地下二层构成，其
2、中：地下二层建筑面积为73650平方米,地下层建筑面积为61850平方米。本工程主体结构由4个大块组成，斑块之间形成100mm沉降缝.变形缝部位：2021/BM轴、3940/B-M轴、24-36/I-J-I-K轴；负一负二层变形缝主要涉及到砌体墙面、铝板吊顶、石材地面、商铺地面、石材墙面、广场与站房连接的Z字型变形缝、车库环氧地面、楼板底部、外墙凹槽缝等装饰工程；屋面变形缝主要涉及二次结构(花池壁、女儿墙等)、地面硬质铺装、女儿墙石材墙面、空调外机坑、花池石材壁，原设计未明确建筑变形缝做法，经技术核定及设计变更，现己明确屋面卜沉广场周边空调外机坑、地卜.室环氧地面、负二层止滑车道地面(出租车通
3、道)、广场与站房连接的Z字型变形缝、负负二层普通抹灰及涂料墙面、负二层地破地面(A-B釉换乘大厅西侧管理用厉)、女儿墙石材墙面、铝板墙面、公交车站丁材墙面、玻璃墙面、铝板吊顶、屋面石材地面、负二层换乘大厅石材地面、负一层石材地面变形缝做法。在确定变形做法前，我方已完成变形缝部位的石材铺贴、铝板吊顶、切格抹灰涂料、石材干挂、玻璃墙面、环氧地坪等工程的施工。二、编制依据 1)南昌西客站(一期)北广场工程结构建筑施工图 2)建筑地面工程施工质量验收规范(GB59-2021)(3)建筑装饰装修工程质量验收规范(GB50210-2001) 4)建筑工程施工质量:验收统标准(GB50300-2001)(5

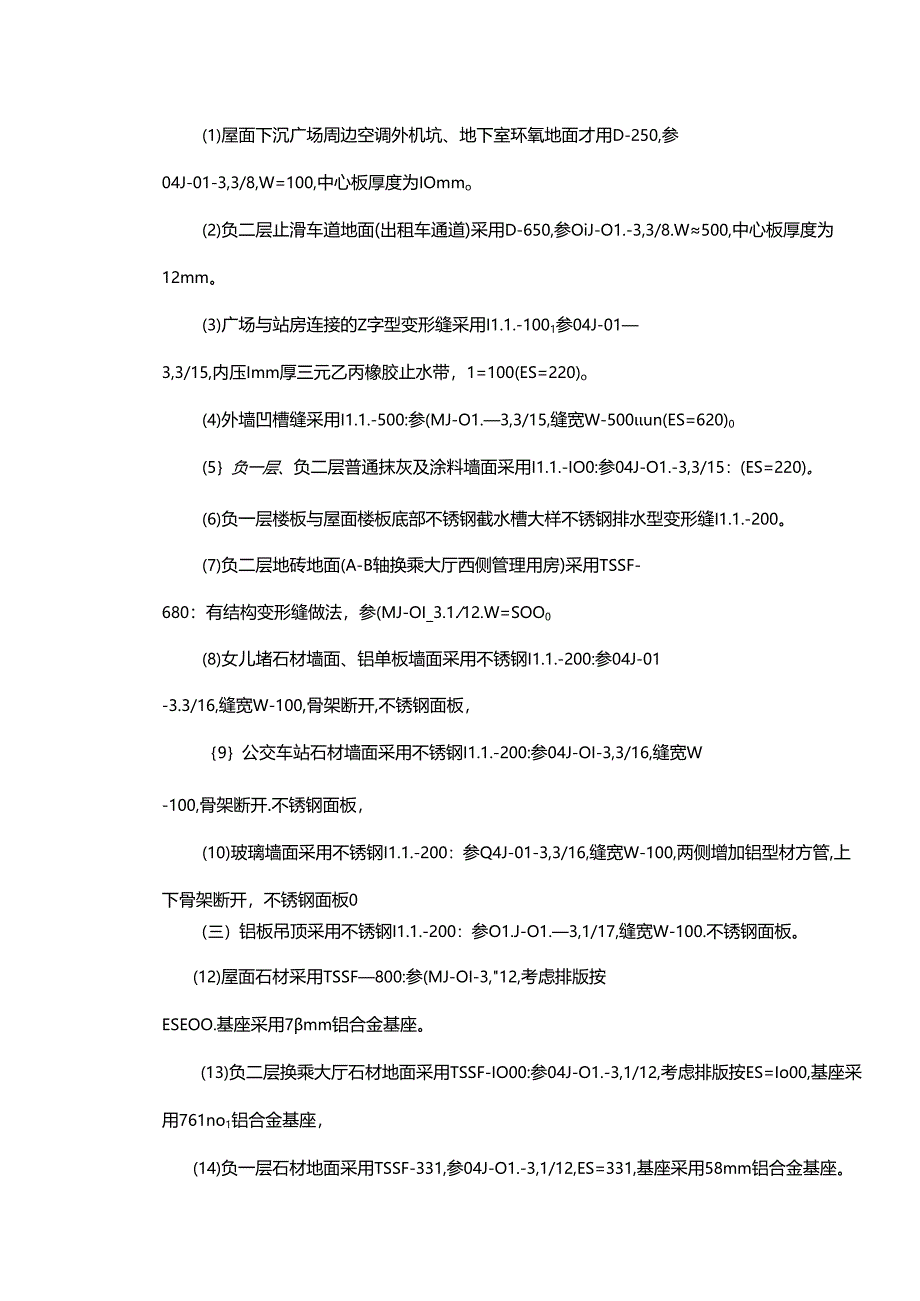

4、)学变形缝建筑构造(三)(04CJ01-3) 6)6建设工程施工现场消防安全技术规范(GB50720-2021)(7)E建筑施工现场安全检查标准(JGJ59-2021)三、施工准备3.1 材料选用(1)屋面下沉广场周边空调外机坑、地下室环氧地面才用D-250,参04J-01-3,3/8,W=100,中心板厚度为IOmmo(2)负二层止滑车道地面(出租车通道)采用D-650,参OiJ-O1.-3,3/8.W500,中心板厚度为12mm。(3)广场与站房连接的Z字型变形缝采用I1.1.-1001参04J-013,3/15,内压Imm厚三元乙丙橡胶止水带，1=100(ES=220)o(4)外墙凹槽缝
5、采用I1.1.-500:参(MJ-O1.3,3/15,缝宽W-500un(ES=620)0(5负一层、负二层普通抹灰及涂料墙面采用I1.1.-IO0:参04J-O1.-3,3/15：(ES=220)。(6)负一层楼板与屋面楼板底部不锈钢截水槽大样不锈钢排水型变形缝I1.1.-200。(7)负二层地砖地面(A-B轴换乘大厅西侧管理用房)采用TSSF-680：有结构变形缝做法，参(MJ-OI_3.1.12.W=SOO0(8)女儿堵石材墙面、铝单板墙面采用不锈钢I1.1.-200:参04J-01-3.3/16,缝宽W-100,骨架断开,不锈钢面板，9公交车站石材墙面采用不锈钢I1.1.-200:参0
6、4J-OI-3,3/16,缝宽W-100,骨架断开.不锈钢面板，(10)玻璃墙面采用不锈钢I1.1.-200：参Q4J-01-3,3/16,缝宽W-100,两侧增加铝型材方管,上下骨架断开，不锈钢面板0（三）铝板吊顶采用不锈钢I1.1.-200：参O1.J-O1.3,1/17,缝宽W-100.不锈钢面板。(12)屋面石材采用TSSF800:参(MJ-OI-3,12,考虑排版按ESEOO.基座采用7mm铝合金基座。(13)负二层换乘大厅石材地面采用TSSF-IO00:参04J-O1.-3,1/12,考虑排版按ES=Io00,基座采用761no1铝合金基座，(14)负一层石材地面采用TSSF-33
7、1,参04J-O1.-3,1/12,ES=331,基座采用58mm铝合金基座。(15)负一层商铺地面采用D-250:参OIJ-OI-3,3/8,W-1001中心板厚为IOnun,.3.2技术准备(D熟悉变形缝施工深化设计图纸，掌握变形缝施工做法，确认所需产品图纸。(2)所备材料与图纸是否相符，并对材料进行自检。(3)与工程各有关部门进行技术交底，与现场情况相协调。(4)每批材料入库必须有产品合格证、质量证明节.3。3安装前准备工作F旻幺幺300选用1.5h硅霰指阻火带I1.1.TOO/500图2安装说明:具体尺寸按照现场实际情况可变动,实际安装尺寸根据安装时气温调整当日平均气温为15度时为标准
8、值。3楼板不锈钢截水槽负一层板和顶板底部安装截水槽前，应对混凝土结构板进行找平.高低不平处，做好打磨与填补处理，具体做法见下图3。负一层楼板及顶板不锈钢截水槽大样I1.1.-200图34负二层地砖地面S-B轴换乘大厅西侧管理用房）（TSSF-680）此处在变形缝变更下来之前已做好地砖铺贴工作.现需将地砖破除,用细石混凝土填补以便基座的安装固定，破除量与填补宽度按现场实际尺寸调整,待混凝土到达强度后,复验基座基础是否平整，不平整需做打磨填补处理，变形缝材料安装完成后,最后进行地砖恢复,地证恢复时,变形握边预留Iomm进行填胶处理.具体做法见图U58（76皿商强度T861tS合金基g装饰层r4，宿
9、合金T6061心板E/18-60螺丝-SOO需/弹性检校条-I二d_/jffg)500工M卜沪3。抗震聋,bmo11jrn安装说明：具体尺寸按照现场实际情况可变动.实际安装尺寸根据安装时气温调整当日平均气温为15度时为标准值,当ES大于4(X)时采用高强度中心板.5女儿墙石材墙面、铝板墙面，公交车站石材墙面，玻璃墙面，铝板吊顶女儿墙石材墙面与公交站石材墙面，在设计变更前，我方已完成石材干挂工作。现需将搭设脚手架，在此处施工。施工时,用墨斗弹线，对石材进行两侧切割，缝宽为100mm；切割完成后，将此处龙骨断开,两侧用角钢进行加固,再将铝合金基座焊接在石材龙骨上,铺贴止水带，安装抗拉变形控制滑杆，塞贴热塑性密封条，最后完成面板施工.具体做法见下图5。安装说明：具体尺寸按照现场实际情况可变动，实际安装尺寸根据安装时气温调整当日平均气温为15度时为标准值,6屋面石材地面.负二层换乘大厅、负一层石材地面屋面石材地面、负二层换乘大厅、负一层石材地面在变更之前,已完成施工，现需将地面石材破除.清除废料垃圾.根据基座标高对基层用C20混凝土找平处理,待混凝土达到强度后.进行下图6变形缝施工，完成后，恢复石材铺贴，石材恢复时，变形缝边预留IOmm进行填胶处理，M8X60蜂丝0500止水帚/I皿I选用1.5h阻火带Hrr-uuTSSF-33180(1000-=011IRM
