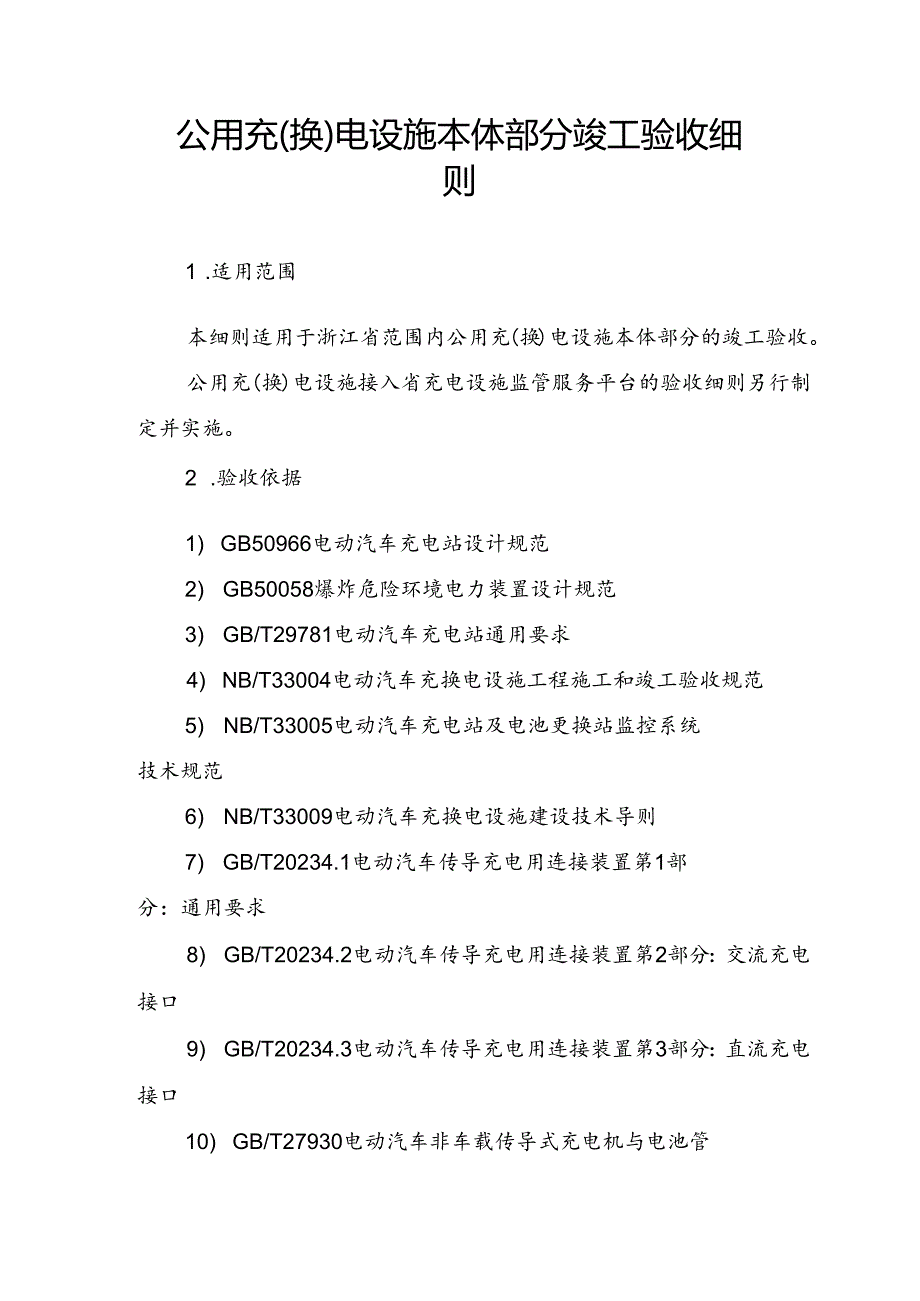

1、公用充(换)电设施本体部分竣工验收细则1 .适用范围本细则适用于浙江省范围内公用充(换)电设施本体部分的竣工验收。公用充(换)电设施接入省充电设施监管服务平台的验收细则另行制定并实施。2 .验收依据1) GB50966电动汽车充电站设计规范2) GB50058爆炸危险环境电力装置设计规范3) GB/T29781电动汽车充电站通用要求4) NB/T33004电动汽车充换电设施工程施工和竣工验收规范5) NB/T33005电动汽车充电站及电池更换站监控系统技术规范6) NB/T33009电动汽车充换电设施建设技术导则7) GB/T20234.1电动汽车传导充电用连接装置第1部分：通用要求8) GB

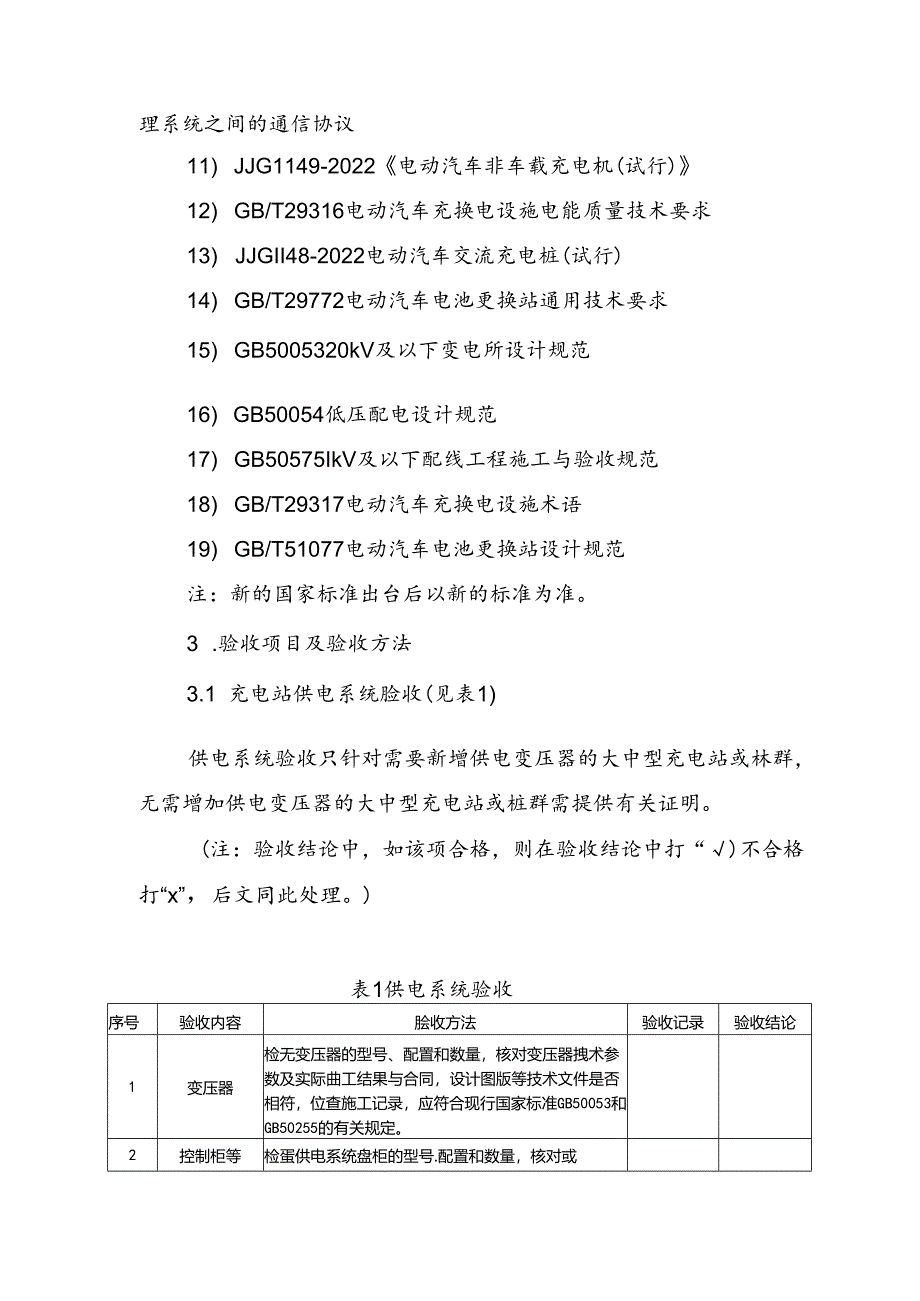

2、/T20234.2电动汽车传导充电用连接装置第2部分：交流充电接口9) GB/T20234.3电动汽车传导充电用连接装置第3部分：直流充电接口10) GB/T27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议11) JJG1149-2022电动汽车非车载充电机(试行)12) GB/T29316电动汽车充换电设施电能质量技术要求13) JJGII48-2022电动汽车交流充电桩(试行)14) GB/T29772电动汽车电池更换站通用技术要求15) GB5005320kV及以下变电所设计规范16) GB50054低压配电设计规范17) GB50575IkV及以下配线工程施工与验收规范
3、18) GB/T29317电动汽车充换电设施术语19) GB/T51077电动汽车电池更换站设计规范注：新的国家标准出台后以新的标准为准。3 .验收项目及验收方法3.1 充电站供电系统脸收(见表1)供电系统验收只针对需要新增供电变压器的大中型充电站或林群，无需增加供电变压器的大中型充电站或桩群需提供有关证明。(注：验收结论中，如该项合格，则在验收结论中打“)不合格打“x”，后文同此处理。)表1供电系统验收序号验收内容脍收方法验收记录验收结论1变压器检无变压器的型号、配置和数量，核对变压器拽术参数及实际曲工结果与合同，设计图版等技术文件是否相符，位查施工记录，应符合现行国家标准GB50053和G

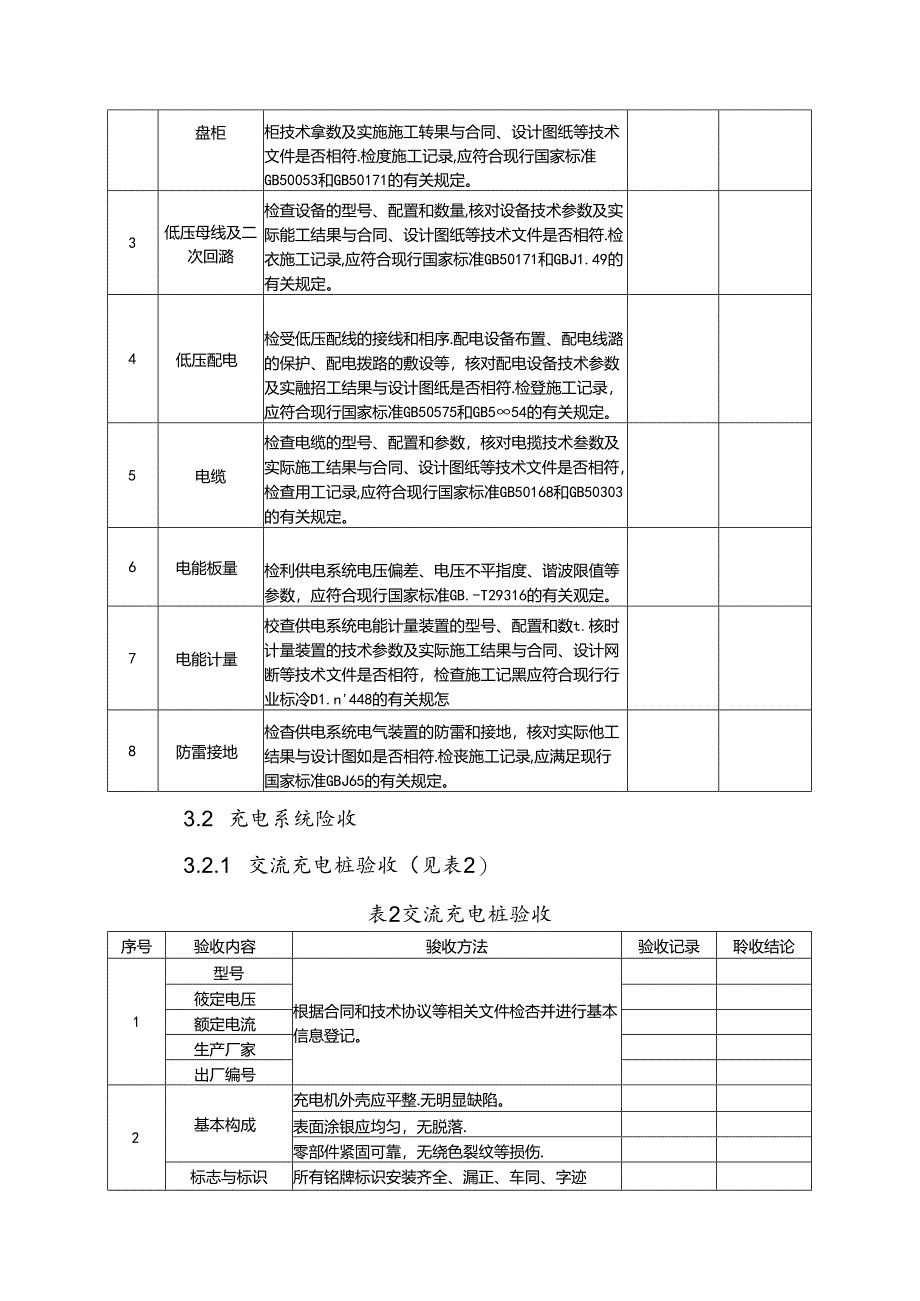

4、B50255的有关规定。2控制柜等检蛋供电系统盘柜的型号.配置和数量，核对或盘柜柜技术拿数及实施施工转果与合同、设计图纸等技术文件是否相符.检度施工记录,应符合现行国家标准GB50053和GB50171的有关规定。3低压母线及二次回潞检查设备的型号、配置和数量,核对设备技术参数及实际能工结果与合同、设计图纸等技术文件是否相符.检衣施工记录,应符合现行国家标准GB50171和GBJ1.49的有关规定。4低压配电检受低压配线的接线和相序.配电设备布置、配电线潞的保护、配电拨路的敷设等，核对配电设备技术参数及实融招工结果与设计图纸是否相符.检登施工记录，应符合现行国家标准GB50575和GB554的
5、有关规定。5电缆检查电缆的型号、配置和参数，核对电揽技术叁数及实际施工结果与合同、设计图纸等技术文件是否相符，检查用工记录,应符合现行国家标准GB50168和GB50303的有关规定。6电能板量检利供电系统电压偏差、电压不平指度、谐波限值等参数，应符合现行国家标准GB.-T29316的有关观定。7电能计量校查供电系统电能计量装置的型号、配置和数t.核时计量装置的技术参数及实际施工结果与合同、设计网断等技术文件是否相符，检查施工记黑应符合现行行业标冷D1.n448的有关规怎8防雷接地检杳供电系统电气装置的防雷和接地，核对实际他工结果与设计图如是否相符.检丧施工记录,应满足现行国家标准GBJ65的
6、有关规定。3.2 充电系统险收3.2.1 交流充电桩验收（见表2）表2交流充电桩验收序号验收内容骏收方法验收记录聆收结论1型号根据合同和技术协议等相关文件检杏并进行基本信息登记。筱定电压额定电流生产厂家出厂编号2基本构成充电机外壳应平整.无明显缺陷。表面涂银应均匀，无脱落.零部件紧固可靠，无绕色裂纹等损伤.标志与标识所有铭牌标识安装齐全、漏正、车同、字迹清晰,具有明显瞽示标志。3人机交互功能显示字符.支付二维码等应清惭、完蜃、没有缺损现象,对比度商.不应依重环境光源梆认：触摸屏可正常响应.移动通讯设备与充电设施交互正常。键盘所有按键正常,读卡器读卡正常。充电功能充电世能修正再完成从充电开始.充
7、电结束，结算等全部充电流程。计量功能充电柱具有对输出电能立的正确计量功能。交易支付功能结算信息正确显示计包计费信息、充电时间及用户信息.充电桩费率准确，任一结算方式均正常。遹信功能充电时实时数据与监控系统采集数据核实一致。充电记录信息与监控系统聚集数据核实一致.安全防护功能绝缘电阻试股符合技术要求.故障及报壑信息,与监控系统栗集数据核实一致.急停止功能正常。4充电接口的结构.物理尺寸、端子定义检查充电接口的结构，物理尺寸及公差.子定义应符合现行国家标准GB/T20234.2的有关规定。5产品安装安装牢固，有防凝防撞、防恶意破坏措海3.2.2 非车载充电机验收（见表3）表3非车载充电机验收序号脸
8、收内容验收方法险收记录验收结论1型号根据合利和技术协议等相关文件检度并进行某本信息登记.武定电压筱定电流生产厂家出厂编号2是本构成充电机外壳应平整,无明显缺陷。表面涂镀应均匀.无脱落。本部件紧固可窜，无保蚀裂纹等损伤。标志与标识所有铭牌标识安装齐全、端正.牢固、字逆清眠，具有明显警示标志。3人机交互功能显示字符、支付二维码等应清廉、完整、没有缺损现象，对比度高，不应依靠环境光源辨认：触摸屏可正常响应.移动通讯设备与充电设施交互正常。键盘所有按键正常，读卡器谟卡正常。充电功能充电桩能够正常完成从充电开始，充电结束,结算等全部充电流程。BMS通信功能充电过程中充电机能够按照蓄电池管理系统（BMS）
9、的要求动态调整充电卷数.计量功能充电桩具方对输出电能量的正瑜计量功能。交易支付功能结算信息正确显示计量计秃信息，充电时间及用户信息.充电桩费率准确，任一结算方式均正常，通信功能充电时实时数据与监控系统采集数据核实一致。充电记录信息与监控系统系集数据核实一致。安全防护功能电缘电阻试验符合技术要求。故障及报警恬息，与监控系统采集数据核实一致.紧急停止功能正常.4充电接口的雄构、物理尺寸、指孑定义修安充电接口的结杓、物理尺寸及公差、端子定义，应符合现行国家标准GBb20234.3的有关妮定。5产品安装安装牢固,有防姿，防撞.防恶意破环措施。3.3 换电站供电系统验收（见表4）表4换电站供电系统验收序
10、号验收内容验收方法骏收记录验收结论I变压器检查变压器的型号、配置和数量，核对变压.器技术参数及实际施工结果与合同、设计图纸等技术文件是否相符,检表施工记录.应符合现行国家标准的有关规定。2控制柜等盘柜检查供电系统会柜的型号,配置和数量，核时免柜技术拿数及实施招工结果与合同、设计图纸等技术文件是否相符.检表施工记录，应符合现行国家标准的有关规定。3电源配置检查供电电源，站用电源、不同新电源配置情况.应符合现行国家标准的有关规定.4母纹及二次回路检查设备的型号、配置和数量，核对设备技术参效及实际他工结果与合同、设计图纸等技术文件是否相符,检查施工记录,应符合现行国家标准的有关规定。5配电检及配浅的
11、接线和相序、配电设备布置、配电发路的保护、配电践路的敷设等，核时配电设备技术叁弱及实施施工结果与设计图纸是否相符，检查施工记录,应符合现行国家标准的有关观定。6电魂检安电缆的型号、配置和笔数，核对电缆技术等数及实际施工结果与合同，设计图纸等技术文件是否相符，检查施工记录，应符合现行国家标准的有关规定。7电能质量检测供电系统电压儡差、电压不平衡度、谐波限值等叁数,应符合现行国家标准的有关规定。8电能计量检杏供电系统电能计量装置的型号、配置和数量.核对计量袋置的技术参数及实际施工结果与合司、设计图果等技术文件是否相符，检查招工记录.应符合现行国家、行业标准的有关规定。9防南接地检杳供电系统电气装置
12、的防雷和接地，核对实际曲工结果与设计图版是否相符.检查施工记没.应满足现行国家标准的有关规定.3.4 换电系统验收（见表5）表5换电系统验收序号聆收内容靛收方法就收记录验收结论1电池箱外观尺寸不超过3衿，相同尺寸电池箱具有相同电压。宜有钺止装置和裳急解锁功能,具有与充电机及车的通信接口具备必要的机械强度和防护等级，具有通风散热功能.2充电架与电池箱相匹配，果用框架组合，操作通道、检修通道等符合要求。具备必要的机械强度，具有限位固定、导向功能，具备空置、就位,正在充电、充满等状态显示功能。3电池能连接器采用强躺电分鸡结构，具有防误插功能。导向机构应能修正不少于5mm位置误差。4电池箱更换设备由自
