《常用金相腐蚀剂.docx》由会员分享，可在线阅读，更多相关《常用金相腐蚀剂.docx（32页珍藏版）》请在第壹文秘上搜索。

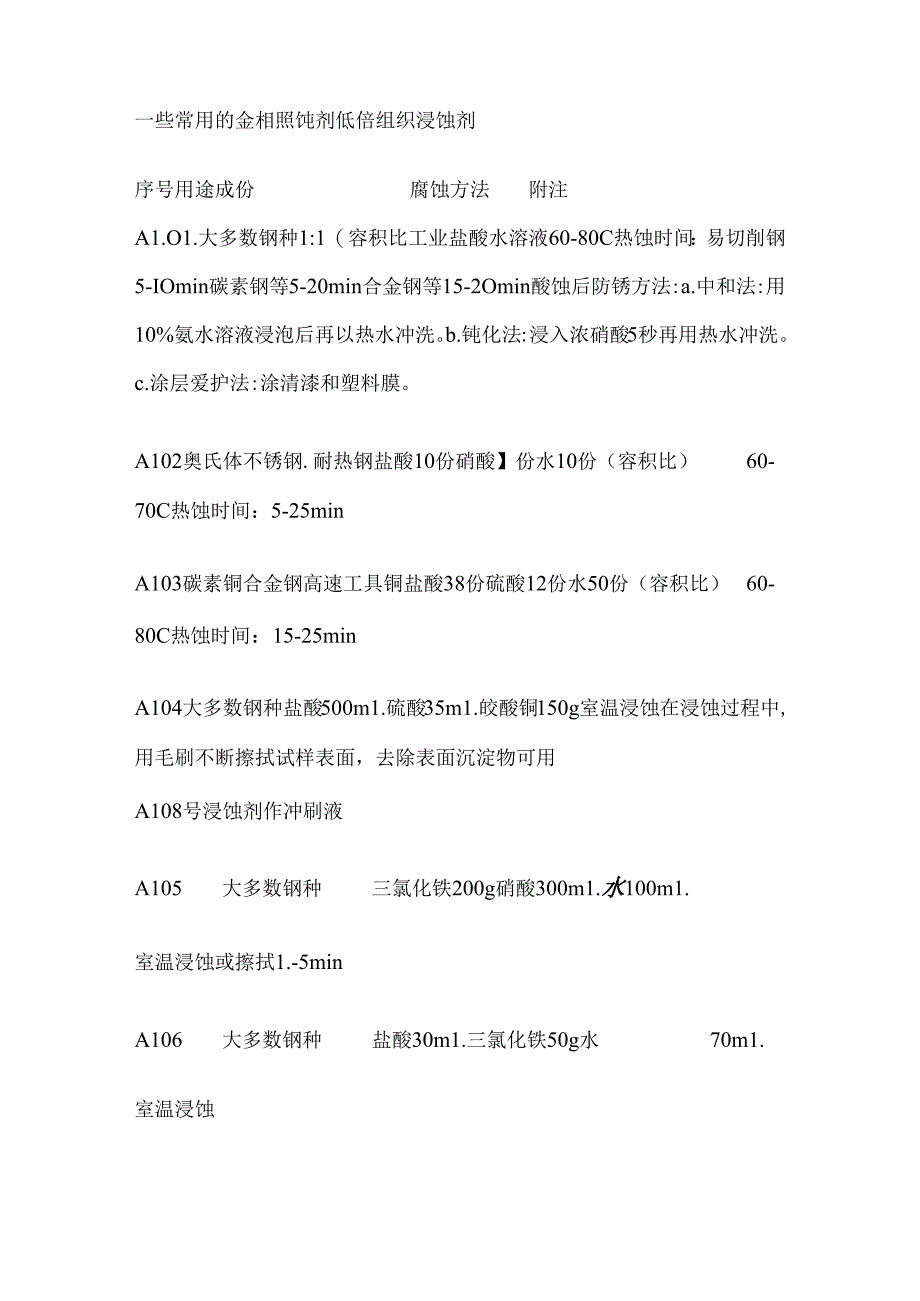

1、一些常用的金相照饨剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A1.O1.大多数钢种1:1（容积比工业盐酸水溶液60-80C热蚀时间：易切削钢5-IOmin碳素钢等5-20min合金钢等15-2Omin酸蚀后防锈方法:a.中和法:用10%氨水溶液浸泡后再以热水冲洗。b.钝化法:浸入浓硝酸5秒再用热水冲洗。c.涂层爱护法:涂清漆和塑料膜。A102奥氏体不锈钢.耐热钢盐酸10份硝酸】份水10份（容积比）60-70C热蚀时间：5-25minA103碳素铜合金钢高速工具铜盐酸38份硫酸12份水50份（容积比）60-80C热蚀时间：15-25minA104大多数钢种盐酸500m1.硫酸35m1.皎酸铜150

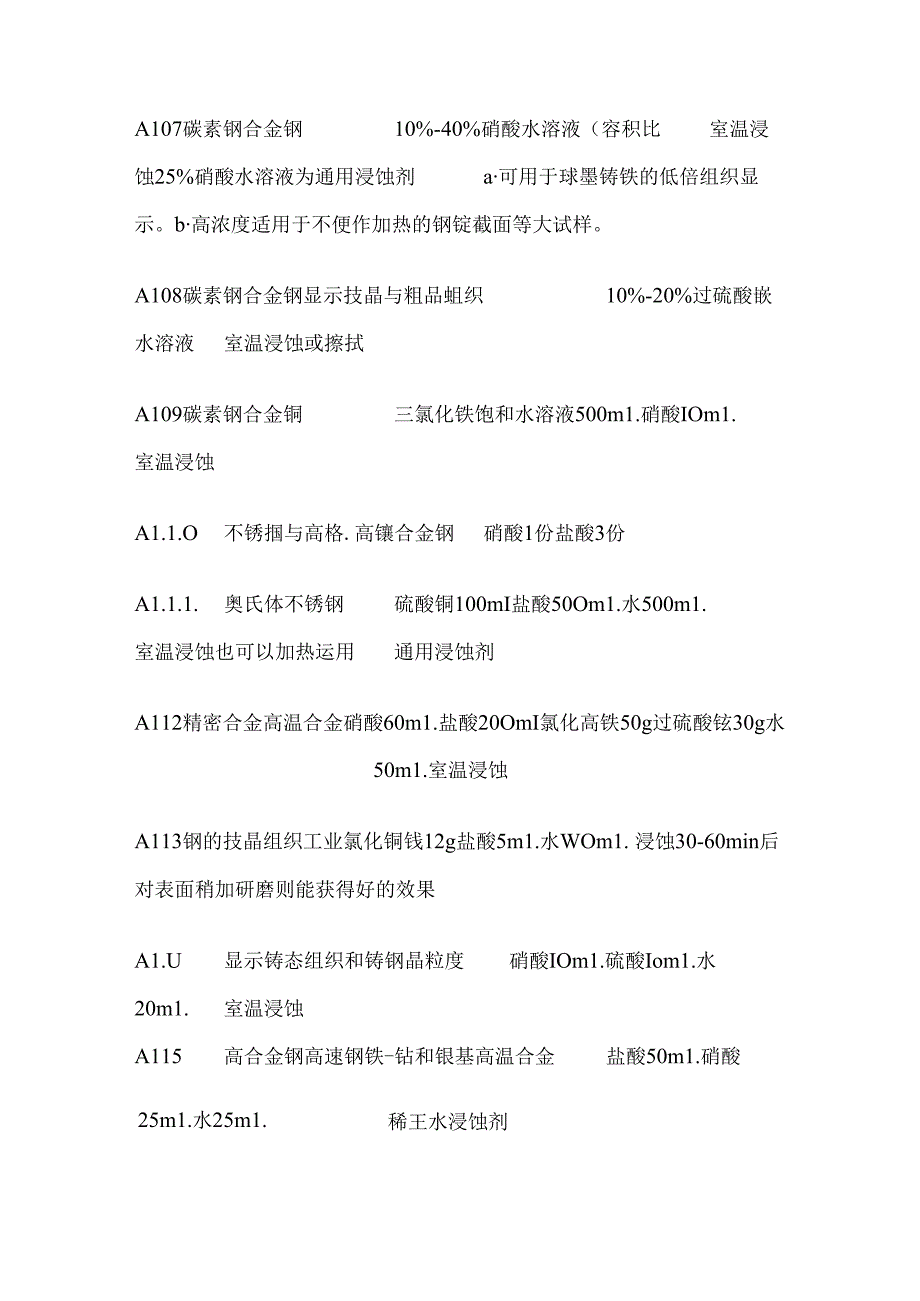

2、g室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面，去除表面沉淀物可用A108号浸蚀剂作冲刷液A105大多数钢种三氯化铁200g硝酸300m1.水100m1.室温浸蚀或擦拭1.-5minA106大多数钢种盐酸30m1.三氯化铁50g水70m1.室温浸蚀A107碳素钢合金钢10%-40%硝酸水溶液（容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂a可用于球墨铸铁的低倍组织显示。b高浓度适用于不便作加热的钢锭截面等大试样。A108碳素钢合金钢显示技晶与粗品蛆织10%-20%过硫酸嵌水溶液室温浸蚀或擦拭A109碳素钢合金铜三氯化铁饱和水溶液500m1.硝酸IOm1.室温浸蚀A1.1.O不锈掴与高格.高镶合金钢

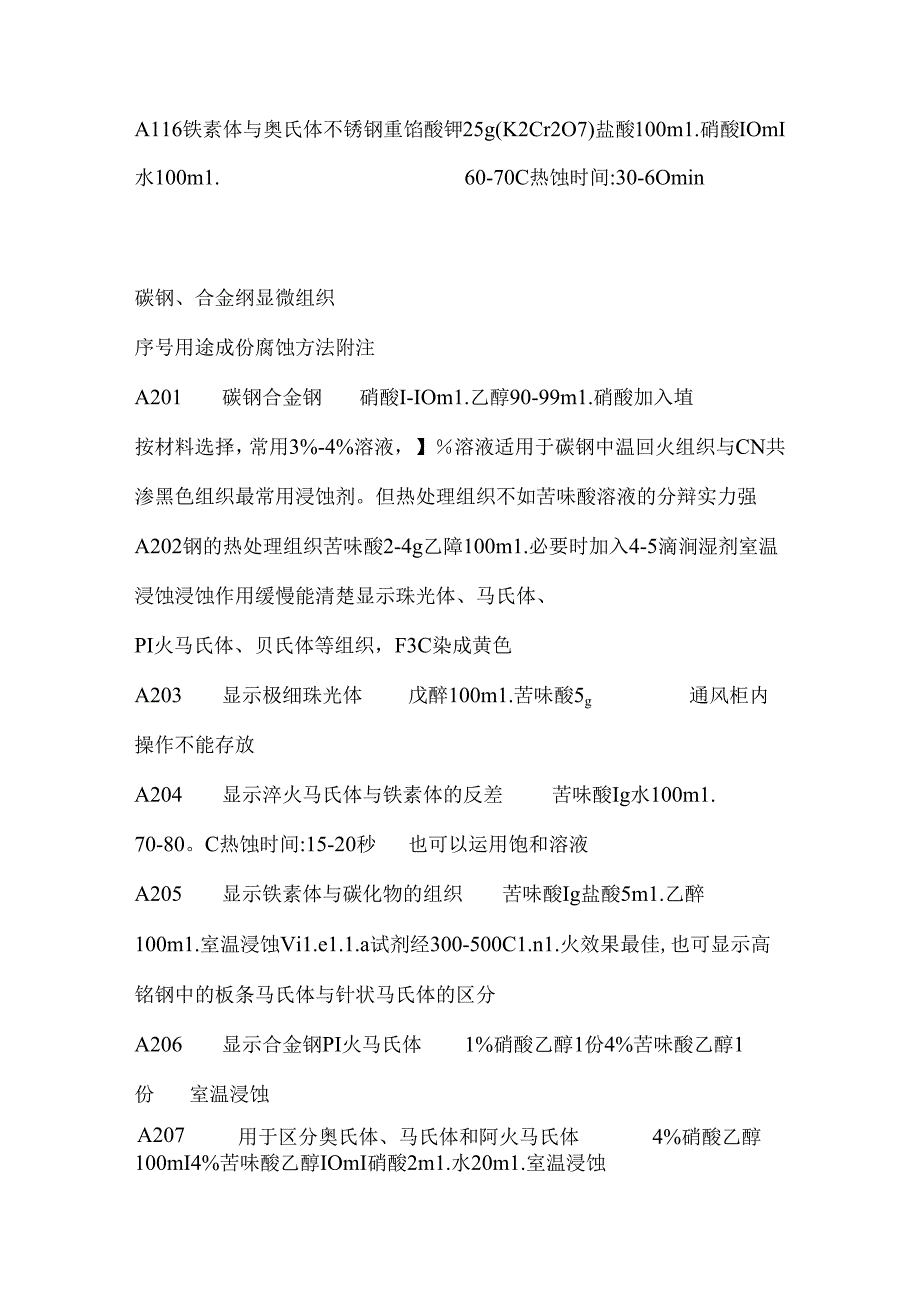

3、硝酸1份盐酸3份A1.1.1.奥氏体不锈钢硫酸铜100mI盐酸50Om1.水500m1.室温浸蚀也可以加热运用通用浸蚀剂A112精密合金高温合金硝酸60m1.盐酸20OmI氯化高铁50g过硫酸铉30g水50m1.室温浸蚀A113钢的技晶组织工业氯化铜钱12g盐酸5m1.水WOm1.浸蚀30-60min后对表面稍加研磨则能获得好的效果A1.U显示铸态组织和铸钢晶粒度硝酸IOm1.硫酸Iom1.水20m1.室温浸蚀A115高合金钢高速钢铁-钻和银基高温合金盐酸50m1.硝酸25m1.水25m1.稀王水浸蚀剂A116铁素体与奥氏体不锈钢重馅酸钾25g(K2Cr2O7)盐酸100m1.硝酸IOmI水1
4、00m1.60-70C热蚀时间:30-6Omin碳钢、合金纲显微组织序号用途成份腐蚀方法附注A201碳钢合金钢硝酸I-IOm1.乙醇90-99m1.硝酸加入埴按材料选择，常用3%-4%溶液，】溶液适用于碳钢中温回火组织与CN共渗黑色组织最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩实力强A202钢的热处理组织苦味酸2-4g乙障100m1.必要时加入4-5滴涧湿剂室温浸蚀浸蚀作用缓慢能清楚显示珠光体、马氏体、PI火马氏体、贝氏体等组织，F3C染成黄色A203显示极细珠光体戊醉100m1.苦味酸5g通风柜内操作不能存放A204显示淬火马氏体与铁素体的反差苦味酸Ig水100m1.70-80。C热蚀时
5、间:15-20秒也可以运用饱和溶液A205显示铁素体与碳化物的组织苦味酸Ig盐酸5m1.乙醉100m1.室温浸蚀Vi1.e1.1.a试剂经300-500C1.n1.火效果最佳,也可显示高铭钢中的板条马氏体与针状马氏体的区分A206显示合金钢PI火马氏体1%硝酸乙醇1份4%苦味酸乙醇1份室温浸蚀A207用于区分奥氏体、马氏体和阿火马氏体4%硝酸乙醇100mI4%苦味酸乙醇IOmI硝酸2m1.水20m1.室温浸蚀A208显示铁索体晶粒度过硫酸核IOg水100m1.室温浸蚀或擦拭时间:最多5秒有时产生晶粒反差A209显示回火钢三氯化铁5g乙静100m1.室温浸蚀A210显示贝氏体钢三城化铁Ig盐酸2
6、m1.乙醉100m1.室温浸蚀浸蚀1-5秒碳纲、合金钢显微组织序号用途成份腐蚀方法附注A201碳钢合金钢硝酸I-IOm1.乙降90-99m1.硝酸加入肽按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织与CN共渗黑色组织最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩实力强A202钢的热处理组织苦味酸2-4g乙愈100m1.必要时加入4-5滴润湿剂室温浸蚀浸蚀作用缓慢能清楚显.示珠光体、马氏体、回火马氏体、贝氏体等组织，F3C染成黄色A203显示极细珠光体戊醇100m1.苦味酸5g通风柜内操作不能存放A2O4显示淬火马氏体与铁索体的反差苦味酸Ig水100m1.70-80（热蚀时间:1
7、5-20秒也可以运用饱和溶液A205显示铁素体与碳化物的组织苫味酸Ig盐酸5m1.乙醇WOm1.室温浸蚀Vi1.e1.1.a试剂经300-50OC回火效果最佳,也可显示高密钢中的板条马氏体与针状马氏体的区分A206显示合金钢回火马氏体1%硝酸乙醉1份4%苦味酸乙醇1份室温浸蚀A207用于区分奥氏体、马氏体和回火马氏体4%硝酸乙醉100m1.4%苦味酸乙醉IOm1.硝酸2m1.水20m1.室温浸蚀A208显示铁素体晶粒度过硫酸钺IOg水100mI室温浸蚀或擦拭时间:最多5秒有时产生晶粒反差A209显示回火钢三氯化铁5g乙醇100mI室温浸蚀A210显示贝氏体钢三城化铁Ig盐酸2m1.乙醇100m
8、1.室温浸蚀浸蚀1-5秒A211显示淬火组织中马氏体和奥氏体焦亚硫酸钠IOg水100m1.室温浸蚀马氏体显著变黑.奥氏体未腐蚀A212显示GCr1.5钢和激光热处理组织盐酸3m1.硝酸1.5m1.苦味酸3g乙翦95m1.室温浸蚀A213显示高强度钢中的马氏体和铁素体1%焦亚硫酸钠水溶液1份4%苦味酸乙醇1份室温浸蚀马氏体-白色贝氏体-黑色铁索体-黄褐色A214显示低合金钢中板条马氏体与贝氏体的区分1#2#a:1份1.2份b:1.5份1份1#4%苦味酸乙醇2杼一1%焦亚硫酸钠水溶液先浸入（八）中20s,再入沸水加热风干,再浸入(b)中IoS贝氏体-灰白色马氏体-棕黄色A215检验磨削烧伤28%碳
9、酸氢钠水溶液室温浸蚀烧伤后的回火色方不同深差A216高镒钢（八）3%-5%硝酸乙酌Ub)4%-6%盐酸乙群先在中浸蚀5-20s,取出用清水冲洗干燥,再入伯)中清洗5-IOs.A217高镒钢（八）2%硝酸乙(b)焦亚硫酸钠20g水100m1.先在（八）中浸蚀5,取出清洗干燥.再在(b)中浸蚀到表面发黑.有极佳品粒反差，并显示表面渗碳层深度A218高钛钢饱和硫代硫酸钠水溶液50m1.焦亚硫酸钾5g室温浸蚀时间：30-90sK1.emmII试剂-黄棕色或蓝色马氏体-棕色马氏体一白色高速钢序号用途成份腐蚀方法附注A301显示高速钢淬火品粒度和过热程度与网火程度4%硝酸乙醉室温浸蚀显示回火程度应留意室温
10、浸蚀时间20-25C3min2530CC2min30C1.minA302高速钢淬回火后晶粒与马氏体形态饱和苦味酸水溶液15m1.盐酸25m1.硝酸IOmI乙醉50m1.室温浸蚀A303高速钢经低温淬火后的晶粒与马氏体形态硝酸IOm1.盐酸30m1.乙酹59.5m1.海欧洗净剂0.5m1.室温浸蚀A304淬回火后马氏体形态饱和苦味酸水溶液20m1.硝酸IOm1.盐酸30m1.甲醉40m1.室温浸蚀A305高速钢淬火与回火后的晶粒硝酸3m1.盐酸IOm1.甲醇100m室温浸蚀时间：2Iomin偏振光卜视察A306高速钢淬火后多次回火后的晶粒盐酸25m1.硝酸40m1.水25m1.室温浸蚀钢的原始奥
11、氏体晶粒序号用途成份腐蚀方法附注A401大多数钢淬回火后的奥氏体晶界显示苦味酸5g1.2烷基苯磺酸钠4g水100m1.钢片0.1g双氧水5滴将前三项放入烧杯中加热到沸腾，再加入双领水，再加入钢片煮沸2分钟.试样在80100C热蚀，时间:4045sA402GCr1.5钢淬回火组织饱和苦味酸水溶液100mI海欧洗净剂6Iom1.新洁尔灭1.52m1.小钢片一块皆味酸水溶液加热到40C时加洗净剂煮沸,加小钢片煮沸23分钟.冷到7080C浸蚀试样13分钟。适于30CrMnSk20Cr.40Cr等也可在常温下浸蚀23分钟，然后用氢氧化钠水溶液清洗A403渗碳钢采纳渗碳法显示奥氏体晶粒苦味酸2g氢氧化钠2
12、5g水100m1.沸腾浸蚀时间：1020分钟A404淬问火的中碳、合金钢饱和苫味酸水溶液100mI海欧洗涤剂15m1.盐酸1-5滴室温浸蚀时间：25分钟需反复浸蚀抛光A40560Si2Mn钢淬回火苦味酸5g1.2烷基革磷酸钠4g水100mI钢片OJg奴化铜3g室温浸蚀时间：1015秒A406GCr1.5铜等淬回火苦味酸5g1.2烷基苯磷酸钠5g二张化铁2g水100m1.苦味酸加入水中后再加12烷基,腐蚀前加三氯化铁室温浸蚀时间：35分钟A407中碳合金钢调质处理苦味酸IOg乙醛90m1.浸蚀5分钟后用棉花擦去上面的黑污物,再用乙醉洗净A408高温回火索氏体组织和球化珠光体组织苦味酸IOg乙犍9
13、0m1.盐酸12m1.室温浸蚀时间：1030秒A409合金工具钢苦味酸Iog氯化铜钺Ig乙科48m1.新洁尔灭IOm1.室温浸蚀A41030CrMnSi等MdSi钢苦味酸5g丙酬90100m1.水2440m1.4050C热蚀35分钟后抛光面变黑即可取出轻抛,反复数次效果更佳A411阀门钢、调质钢、渗碳钢盐酸ImI氨水Im1.乙醉50m1.新洁尔灭IOm1.室温浸蚀擦净剂水35m1.草酸Ig双氧水4m1.四氯化碳2m1.海欧洗涤剂3m1.A412大多数钢海欧洗涤剂IOm1.水50m1.四家化碳2m1.苦味酸4g氯化钠02g将四氯化碳与洗涤剂搅拌一起,再加水搅拌,再加入其他。室温浸蚀后用擦净剂擦拭
14、干净不锈钢与耐热钢序号用途成份腐蚀方法附注A501奥氏体不锈钢盐酸30m1.硝酸IOm1.甘油IOm1.室温浸蚀现配G1.yceregia试剂.显示晶粒组织与。相和碳化物轮廓A502奥氏体不锈钢.高银商钻合金钢盐酸30m1.硝酸IOm1.以氯化铜饱和擦拭配好后待2030分钟再用Fry试剂A503奥氏体不锈钢与大多数不锈钢三飙化铁IOg盐酸30m1.水12Om1.轻度擦拭时间：310秒CUrran试剂通用试剂A504奥氏体不锈钢与大多数不锈钢硝酸1份盐酸】份水1份20C下浸蚀,须要搅动溶液.可得到匀称而无色的结果可以存放.通用试剂A505奥氏体不锈钢硝酸5m1.氧械酸Im1.水44m1.在通风条
15、件下浸蚀5分钟A506奥氏体不锈钢盐酸25m1.1.0%络酸水溶液50m1.室温浸蚀速度快.匀称.效果好.A507马氏体不锈钢三氟化铁5g盐酸25m1.乙醇25m1.室温浸蚀A508马氏体不锈钢氧化铜1.5g盐酸33m1.乙酹33m1.水33m1.室温浸蚀ka1.1.ing试剂马氏体变暗铁素体着色奥氏体不受浸蚀A509沉淀硬化不锈钢氯化铜5g盐酸40m1.乙醇25m1.水30m1.室温浸蚀Fry试剂可显示应变线A510沉淀硬化不锈钢盐酸92m1.硫酸5m1.硝酸3m1.室温浸蚀A5U铁素体不锈钢醋酸5m1.硝酸5m1.盐酸15m1.擦拭15秒A512高纯铁素体不锈钢硝酸IOm1.盐酸20m1.甘油20m1.双氧水IomI室温浸蚀时间：1560秒A513高银锵钢与高硅钢硝酸Iom1.氢氟酸20m
