《瓦屋面施工技术.docx》由会员分享，可在线阅读，更多相关《瓦屋面施工技术.docx（14页珍藏版）》请在第壹文秘上搜索。

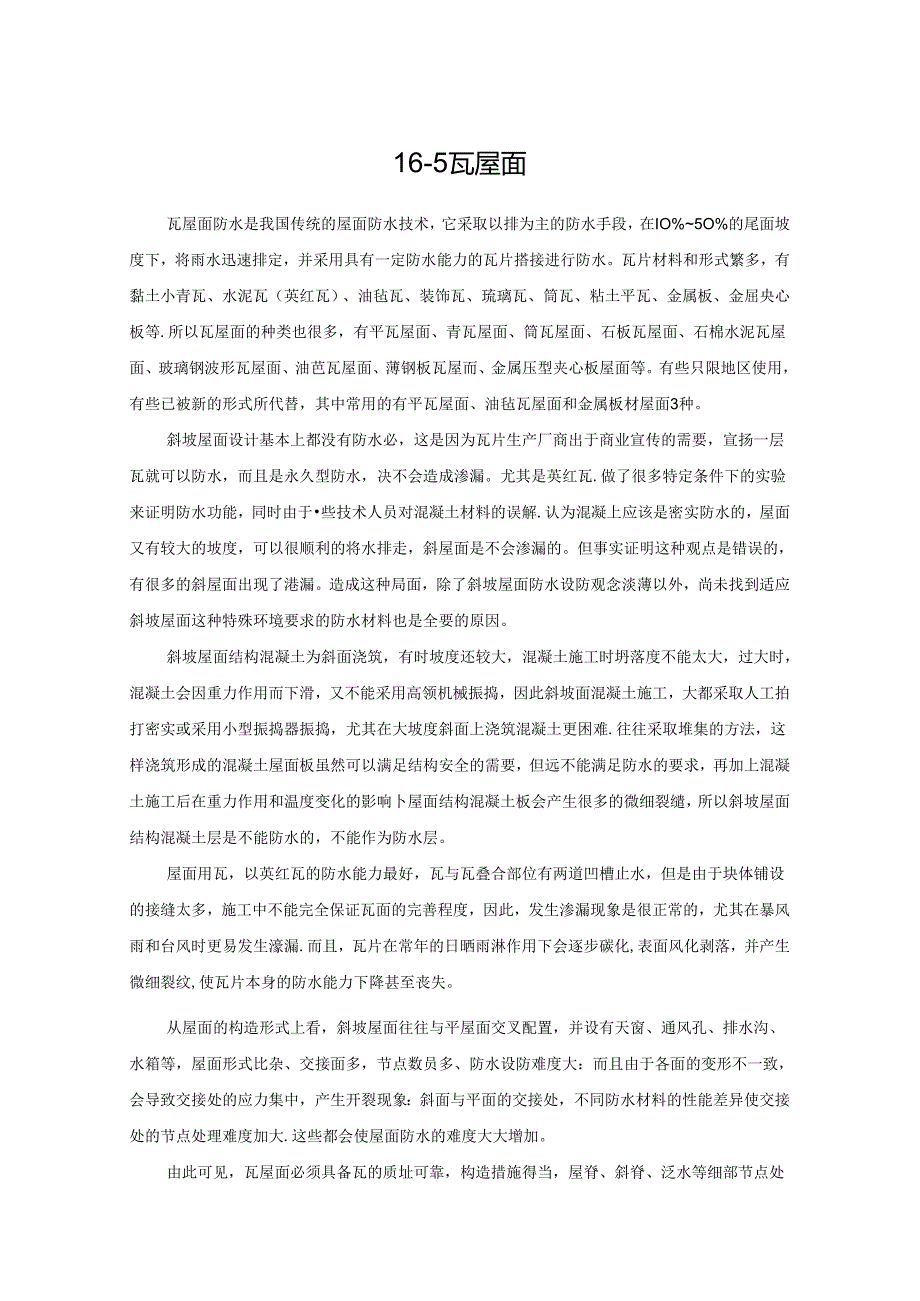

1、16-5瓦屋面瓦屋面防水是我国传统的屋面防水技术，它采取以排为主的防水手段，在IO%5O%的尾面坡度下，将雨水迅速排定，并采用具有一定防水能力的瓦片搭接进行防水。瓦片材料和形式繁多，有黏土小青瓦、水泥瓦（英红瓦）、油毡瓦、装饰瓦、琉璃瓦、筒瓦、粘土平瓦、金属板、金屈央心板等.所以瓦屋面的种类也很多，有平瓦屋面、青瓦屋面、筒瓦屋面、石板瓦屋面、石棉水泥瓦屋面、玻璃钢波形瓦屋面、油芭瓦屋面、薄钢板瓦屋而、金属压型夹心板屋面等。有些只限地区使用，有些已被新的形式所代替，其中常用的有平瓦屋面、油毡瓦屋面和金属板材屋面3种。斜坡屋面设计基本上都没有防水必，这是因为瓦片生产厂商出于商业宣传的需要，宣扬一层
2、瓦就可以防水，而且是永久型防水，决不会造成渗漏。尤其是英红瓦.做了很多特定条件下的实验来证明防水功能，同时由于些技术人员对混凝土材料的误解.认为混凝上应该是密实防水的，屋面又有较大的坡度，可以很顺利的将水排走，斜屋面是不会渗漏的。但事实证明这种观点是错误的，有很多的斜屋面出现了港漏。造成这种局面，除了斜坡屋面防水设防观念淡薄以外，尚未找到适应斜坡屋面这种特殊环境要求的防水材料也是全要的原因。斜坡屋面结构混凝土为斜面浇筑，有时坡度还较大，混凝土施工时坍落度不能太大，过大时，混凝土会因重力作用而下滑，又不能采用高领机械振捣，因此斜坡面混凝土施工，大都采取人工拍打密实或采用小型振捣器振捣，尤其在大坡
3、度斜面上浇筑混凝土更困难.往往采取堆集的方法，这样浇筑形成的混凝土屋面板虽然可以满足结构安全的需要，但远不能满足防水的要求，再加上混凝土施工后在重力作用和温度变化的影响卜屋面结构混凝土板会产生很多的微细裂缱，所以斜坡屋面结构混凝土层是不能防水的，不能作为防水层。屋面用瓦，以英红瓦的防水能力最好，瓦与瓦叠合部位有两道凹槽止水，但是由于块体铺设的接缝太多，施工中不能完全保证瓦面的完善程度，因此，发生渗漏现象是很正常的，尤其在暴风雨和台风时更易发生濠漏.而且，瓦片在常年的日晒雨淋作用下会逐步碳化,表面风化剥落，并产生微细裂纹,使瓦片本身的防水能力下降甚至丧失。从屋面的构造形式上看，斜坡屋面往往与平屋

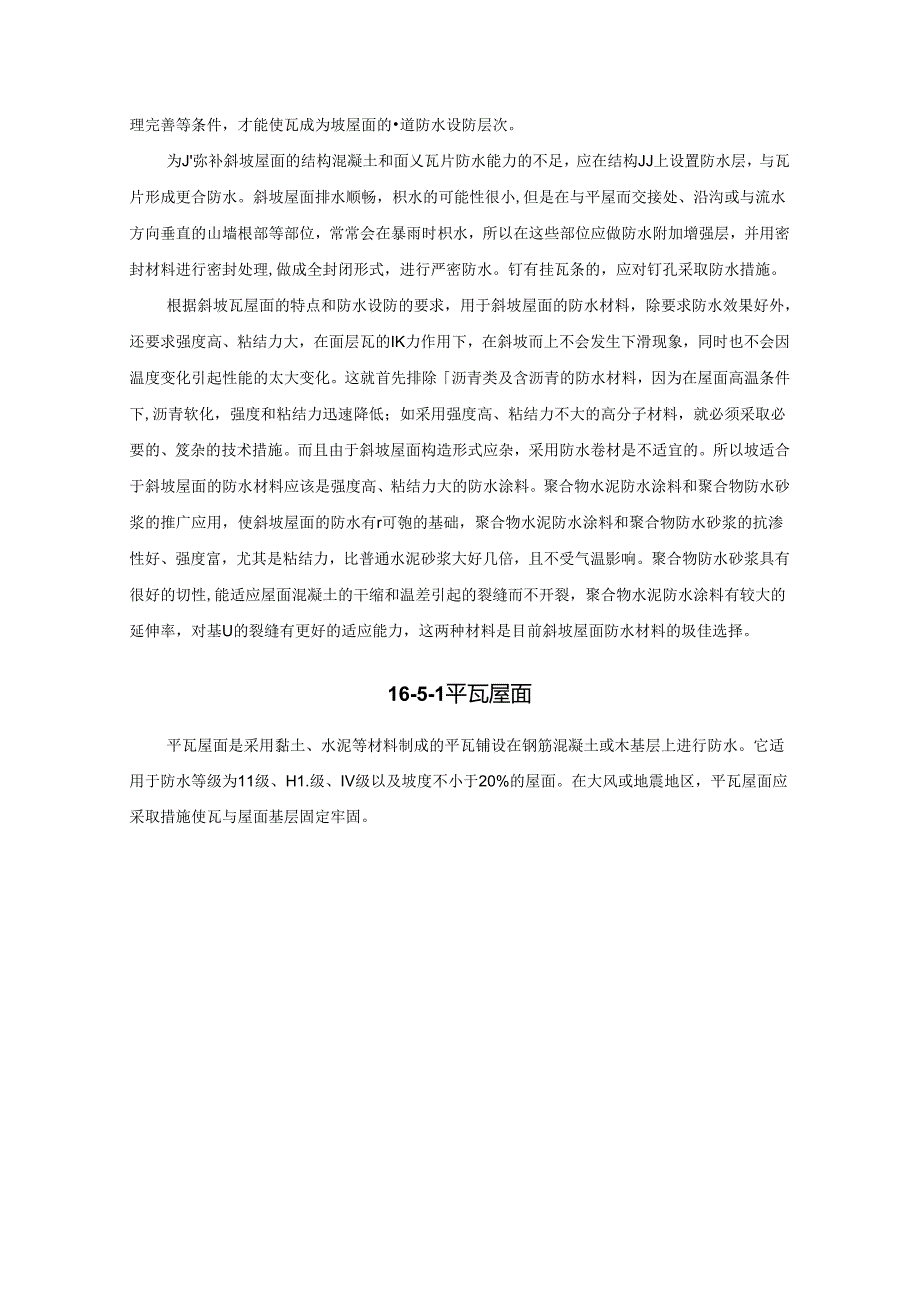

4、面交叉配置，并设有天窗、通风孔、排水沟、水箱等，屋面形式比杂、交接面多，节点数员多、防水设防难度大：而且由于各面的变形不一致，会导致交接处的应力集中，产生开裂现象：斜面与平面的交接处，不同防水材料的性能差异使交接处的节点处理难度加大.这些都会使屋面防水的难度大大增加。由此可见，瓦屋面必须具备瓦的质址可靠，构造措施得当，屋脊、斜脊、泛水等细部节点处理完善等条件，才能使瓦成为坡屋面的道防水设防层次。为J弥补斜坡屋面的结构混凝土和面乂瓦片防水能力的不足，应在结构JJ上设置防水层，与瓦片形成更合防水。斜坡屋面排水顺畅，枳水的可能性很小,但是在与平屋而交接处、沿沟或与流水方向垂直的山墙根部等部位，常常会
5、在暴雨时枳水，所以在这些部位应做防水附加增强层，并用密封材料进行密封处理,做成全封闭形式，进行严密防水。钉有挂瓦条的，应对钉孔采取防水措施。根据斜坡瓦屋面的特点和防水设防的要求，用于斜坡屋面的防水材料，除要求防水效果好外，还要求强度高、粘结力大，在面层瓦的IK力作用下，在斜坡而上不会发生下滑现象，同时也不会因温度变化引起性能的太大变化。这就首先排除沥青类及含沥青的防水材料，因为在屋面高温条件下,沥青软化，强度和粘结力迅速降低；如采用强度高、粘结力不大的高分子材料，就必须采取必要的、笈杂的技术措施。而且由于斜坡屋面构造形式应杂，采用防水卷材是不适宜的。所以坡适合于斜坡屋面的防水材料应该是强度高、
6、粘结力大的防水涂料。聚合物水泥防水涂料和聚合物防水砂浆的推广应用，使斜坡屋面的防水有r可匏的基础，聚合物水泥防水涂料和聚合物防水砂浆的抗渗性好、强度富，尤其是粘结力，比普通水泥砂浆大好几倍，且不受气温影响。聚合物防水砂浆具有很好的切性,能适应屋面混凝土的干缩和温差引起的裂缝而不开裂，聚合物水泥防水涂料有较大的延伸率，对基U的裂缝有更好的适应能力，这两种材料是目前斜坡屋面防水材料的圾佳选择。16-5-1平瓦屋面平瓦屋面是采用黏土、水泥等材料制成的平瓦铺设在钢筋混凝土或木基层上进行防水。它适用于防水等级为11级、H1.级、IV级以及坡度不小于20%的屋面。在大风或地震地区，平瓦屋面应采取措施使瓦与

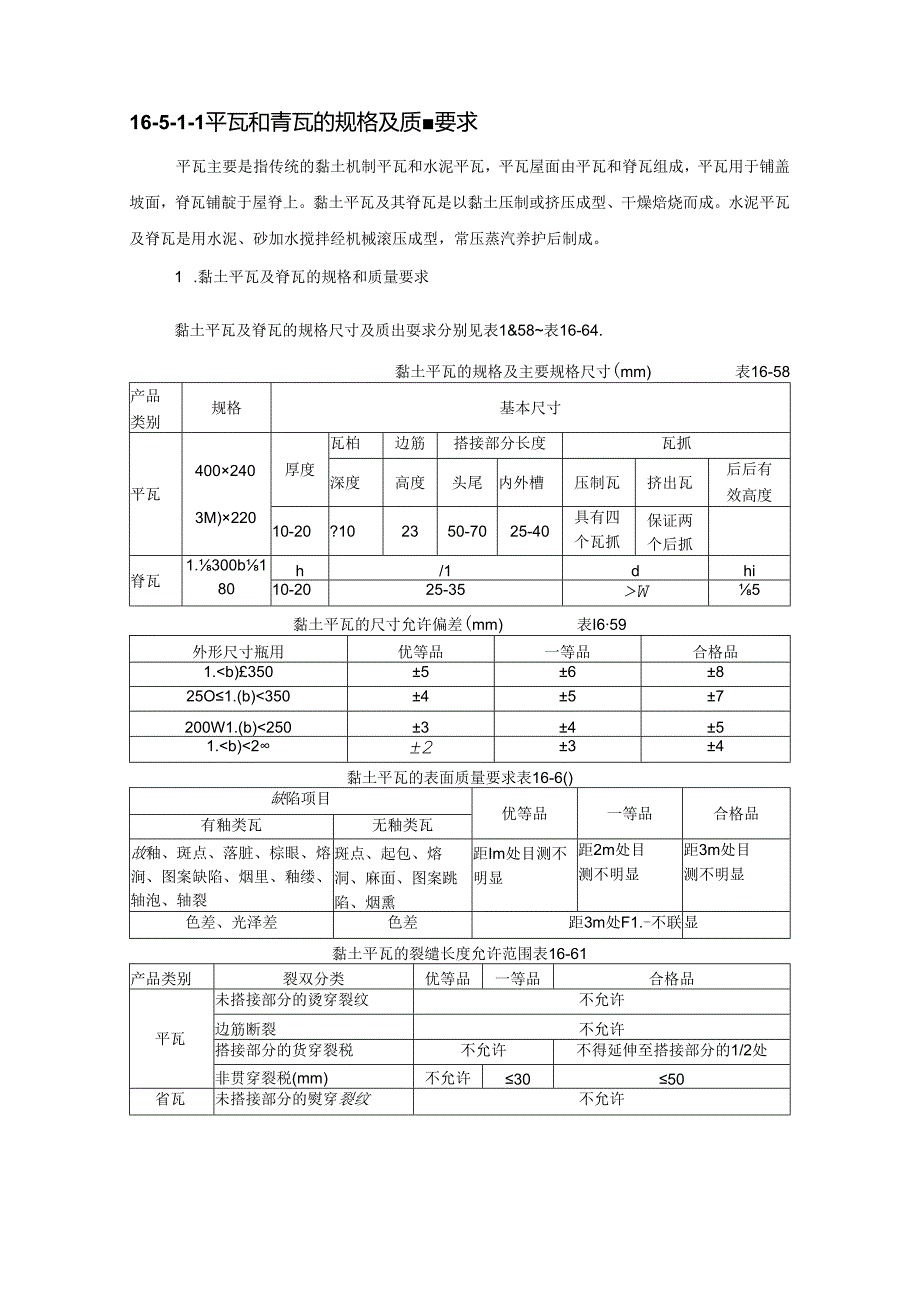

7、屋面基层固定牢固。16-5-1-1平瓦和青瓦的规格及质要求平瓦主要是指传统的黏土机制平瓦和水泥平瓦，平瓦屋面由平瓦和脊瓦组成，平瓦用于铺盖坡面，脊瓦铺靛于屋脊上。黏土平瓦及其脊瓦是以黏土压制或挤压成型、干燥焙烧而成。水泥平瓦及脊瓦是用水泥、砂加水搅拌经机械滚压成型，常压蒸汽养护后制成。1 .黏土平瓦及脊瓦的规格和质量要求黏土平瓦及脊瓦的规格尺寸及质出耍求分别见表1&58表16-64.黏土平瓦的规格及主要规格尺寸(mm)表16-58产品类别规格基本尺寸平瓦4002403M)220厚度瓦柏边筋搭接部分长度瓦抓深度高度头尾内外槽压制瓦挤出瓦后后有效高度10-20?102350-7025-40具有四个
8、瓦抓保证两个后抓脊瓦1.300b180h/1dhi10-2025-35W5黏土平瓦的尺寸允许偏差(mm)表I659外形尺寸瓶用优等品一等品合格品1.b)35056825O1.(b)350457200W1.(b)2503451.b)2234黏土平瓦的表面质量要求表16-6()缺陷项目优等品一等品合格品有釉类瓦无釉类瓦故釉、斑点、落脏、棕眼、熔涧、图案缺陷、烟里、釉缕、轴泡、轴裂斑点、起包、熔洞、麻面、图案跳陷、烟熏距Im处目测不明显距2m处目测不明显距3m处目测不明显色差、光泽差色差距3m处F1.-不联显黏土平瓦的裂缱长度允许范围表16-61产品类别裂双分类优等品一等品合格品平瓦未搭接部分的烫穿
9、裂纹不允许边筋断裂不允许搭接部分的货穿裂税不允许不得延伸至搭接部分的1/2处非贯穿裂税(mm)不允许3050省瓦未搭接部分的熨穿裂纹不允许搭接部分的货穿裂税不1心许不得延伸至搭接部分的1/2处非贯穿裂钗不允许305O黏土平瓦的最大允许变形（mm）表1662产品类别优等品一等品合格品平瓦W345最大外形尺寸1.35068102501.(b)3505791.2kg优等品5%一等M、合格品10%掉角欠缺部分（mm）在瓦面上造成的破坏尺寸不得同时大干10瓦爪残缺：边前加堀或外梢外缘边筋断裂不允许瓦面裂缝长度（mnI5擦边长度不得超过（在瓦面上造成的破坏宽度小于5mm者不计）30mm吸水率（%优等品、一
10、等品10合格品12抗海性经抗渗试脸.瓦背面不得出现水滴现望水泥平瓦的承载力标准值表16-66项目有筋槽平瓦无筋槽平瓦瓦肯高度J（mm）d5-遮盖宽度b1.N3002(X-承就力标准值久（N）120080055()注：1遮盖宽度200300mm间的有筋梢平反.其承载力标准（ft应按表中所列的值用线性内播法确定。2 .平瓦承我力实测平均值不得小于承载力可脸收假6：凡卜凡+1.64。16-5-1-2平瓦及青瓦的运输堆放瓦材为易碎材料，在包装、搬运和存放时应注意瓦材的完整性。每块瓦均应用草绳花缠出厂：运输乍厢用柔软材料垫秘，搬运轻点轻傲,不得碰撞、抛扔：堆放应整齐，平瓦侧放靠紧，堆放高度不超过5乂，脊
11、瓦呈人字形堆放.16-5-1-3施工准备工作1 .屋面木基层的施工要求（1）橡条、椽条、封摊板等的施工允许偏差及检查方法见表I&67。柳条,椽条、封槌板质量检套表表16-67次项目允许儡差（mm）检杳方法I;.:方木板面-2钢尺最原木梢径-5钢KK.蜡圆时取大小径的平均值间距-IOtMRffi方木上表面平直4沿坡拉线钢尺收原木上表面平I1.72油殖若接宽度-IO钢尺/3挂瓦条间距54封山、封檐板平直下边如5拉Iom线,不足Iom拉通线,钢尺量表面8（2）挂瓦条的施工要求:I）挂瓦条的间扼要根据平瓦的尺寸和一个坡面的长度经计算确定，粘上平瓦一般间距为280-33Omm。2）桅口第一根挂瓦条，要保
12、证瓦头出檐（或出封桅板外）5O-7（）11un:上下排平瓦的瓦头和瓦尾的搭扣长度50-7011m:屋脊处两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦尾的间距在搭筋脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。3）挂瓦条断面一般为30mmX30mm,长度一般不小于3根椽条间距，挂瓦条必须平直（特别是保证挂瓦条上边口的平直）,接头在椽木上，钉置牢固，不得漏钉，接头要错开，同一椽木条上不得连续超过3个接头：钉置椽口条（或封椽板）时，要比挂瓦条高2O3Omm,以保证椽口第一块瓦的平直：钉挂瓦条般从椽口开始逐步向上至屋脊，钉置时，要随时校核挂瓦条间距尺寸的一致。为保证尺寸准确，可在一个坡面两端，准确量
13、出瓦条间距，通长拉线钉挂瓦条。（3）木板基层上加铺油毡层的施工：油毡应平行屋脊自卜而上的铺钉；檐口油苗应盖过铺檐板上边口1020mm;油毡长边搭缝不小于100mm,短边措缝不小于150mm,搭接边要钉住，不得翘边；上下两层短边搭接健要错开50Omm以上：油省用顺水条（可用灰板条）垂宜屋脊方向钉住，间距不大于500mm；要求油法铺平铺直，压毡条钉置牢靠，钉子不得直接在油省上随意乱钉：油毡的毡面必须完整，不得有缺边破洞。2 .平瓦铺挂前的推得工作（1）堆瓦：平瓦运输堆放应避免多次倒运,要求平瓦长边侧立堆放，最好一顺一倒合拢驿紧，堆放成长条形，高度以56层为宜，堆放、运瓦时，要超拿轻放。（2）选瓦：平瓦的质量应符合要求。砂眼、裂掉角、缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得有缺损或裂缝.（3）上瓦：待基层检验合格后，方可上瓦
