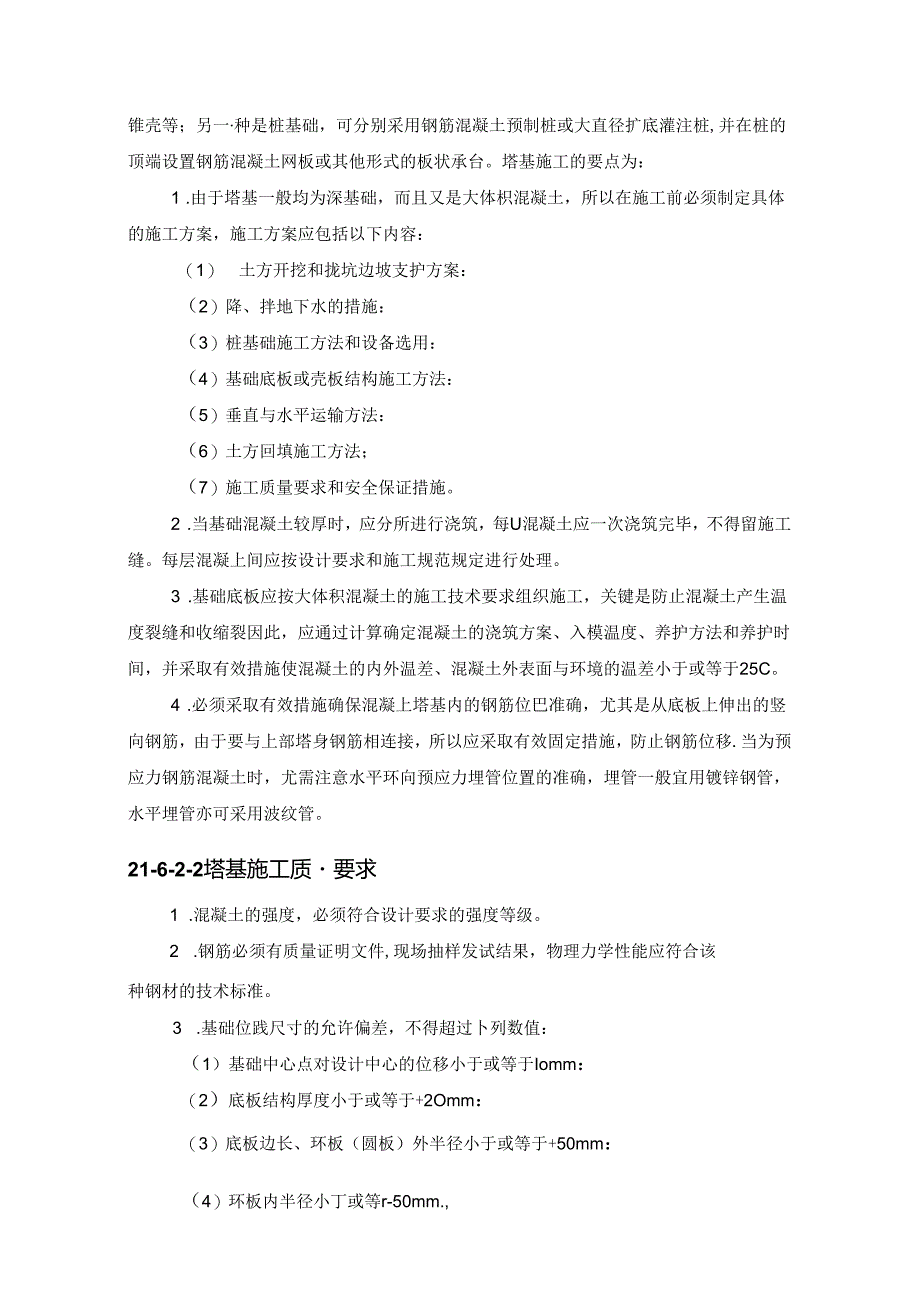

电视塔施工技术.docx_第3页
第3页 / 共17页
电视塔施工技术.docx_第4页
第4页 / 共17页
电视塔施工技术.docx_第5页
第5页 / 共17页
电视塔施工技术.docx_第6页
第6页 / 共17页
电视塔施工技术.docx_第7页
第7页 / 共17页
电视塔施工技术.docx_第8页
第8页 / 共17页
电视塔施工技术.docx_第9页
第9页 / 共17页
电视塔施工技术.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电视塔施工技术.docx》由会员分享,可在线阅读,更多相关《电视塔施工技术.docx(17页珍藏版)》请在第壹文秘上搜索。

1、21-6电视塔21-6-1电视塔的种类和构造目前我国的电视塔均为钢筋混凝土结构,主要由塔基、塔身、塔楼、桅杆、梯井及塔座等部分组成,其种类和构造见表21-24.电视塔的种类和构造表21-24名称M圄(n)(m1)塔幡,筑因M(m,?珞身形状场构影式塔K阻程上塔“育塔M塔身塔根支承体钎东方明殊一上.广播电祝9(W4年)J468350天津广播电曹彳(m年)i天津塔415.229186004500MRB(H福tt土(含3分修应力)俐密架5&万中央广播电反塔(WO年、U中41.4审405256.520M6790JMfc制除Ia展上(含部分M应力)帆粉虢凝上伍健光制技方.H宇广M1.电植用(19H9年)

2、1iXmW5.S215.$106573MM)卜Wf1.I世止,光俏筋程赢MK1.i1.erM1.电过塔(JW)i南京*303242.447302S00YBM*大R技夕底注)附第t(含部分发庖力)*Rff陕西广(1989*)iK安塔248163外正八式配内副明羽鲂设2hmrN4tr电程塔19S6*)1221.2IM3162918H锦昭蹩3惆桁事一Wf1.1.1.WB灯一惊州厂电*塔(IW年)1徐州塔199.512630721039技上)J8WM整修为力彩ewr电跟爆(1990F)费用曙190161IISS322Mim形川整徽用哈就及V1.tbiQMMft九也参A4M电及*(1986)i南通塔IS

3、7.5u.s24”410向影WmM令毋勒4展R221-6-2塔基施工电视塔的塔基,泛指零米以卜的塔结构,特指自接与地基接触的结构,如圆板、环板、桩及承台等。21-6-2-1塔基施工要点电视塔的塔基一般有两种形式:一种是采用天然地基,基珈分别采用环板,圆板及正锥壳等;另一种是桩基础,可分别采用钢筋混凝土预制桩或大直径扩底灌注桩,并在桩的顶端设置钢筋混凝土网板或其他形式的板状承台。塔基施工的要点为:1 .由于塔基一般均为深基础,而且又是大体枳混凝土,所以在施工前必须制定具体的施工方案,施工方案应包括以下内容:(1) 土方开挖和拢坑边坡支护方案:(2)降、拌地下水的措施:(3)桩基础施工方法和设备选

4、用:(4)基础底板或壳板结构施工方法:(5)垂直与水平运输方法:(6)土方回填施工方法;(7)施工质量要求和安全保证措施。2 .当基础混凝土较厚时,应分所进行浇筑,每U混凝土应一次浇筑完毕,不得留施工缝。每层混凝上间应按设计要求和施工规范规定进行处理。3 .基础底板应按大体积混凝土的施工技术要求组织施工,关键是防止混凝土产生温度裂缝和收缩裂因此,应通过计算确定混凝土的浇筑方案、入模温度、养护方法和养护时间,并采取有效措施使混凝土的内外温差、混凝土外表面与环境的温差小于或等于25C。4 .必须采取有效措施确保混凝上塔基内的钢筋位巴准确,尤其是从底板上伸出的竖向钢筋,由于要与上部塔身钢筋相连接,所

5、以应采取有效固定措施,防止钢筋位移.当为预应力钢筋混凝土时,尤需注意水平环向预应力埋管位置的准确,埋管一般宜用镀锌钢管,水平埋管亦可采用波纹管。21-6-2-2塔基施工质要求1 .混凝土的强度,必须符合设计要求的强度等级。2 .钢筋必须有质量证明文件,现场抽样发试结果,物理力学性能应符合该种钢材的技术标准。3 .基础位践尺寸的允许偏差,不得超过卜列数值:(1)基础中心点对设计中心的位移小于或等于Iomm:(2)底板结构厚度小于或等于+2Omm:(3)底板边长、环板(圆板)外半径小于或等于+50mm:(4)环板内半径小丁或等r-50mm.,21-6-3塔身施工21-6-3-1塔身施工要点塔身是电

6、视塔的主体,塔身悬度一般占总高度的2334,采用现浇钢筋混凝土或预应力钢筋混凝土,混凝土用量为总量的5O%7O%.因此,塔身施工的速度与痂量,控制着整个电视塔的进度与质量。塔身施工要点如下:1 .施工方法选择塔身施工方法常见的有滑模、倒模、爬模、升模等几种“具体选用哪种施工方法,要根据塔身设计形式、高度、施工设备条件,以能满足建筑、结构的功能要求及粽合效益为主要原则。应尽量采用成熟的施工工艺,当采用新工艺和新方法时,应先做好技术论证和必要的试险,取得可靠的数据后方可实施.目前国内一些电视塔的施工方法见表21-25。表21-25名称高度(m)施工方法某某广播电视塔415.2液压滑动模板工之中央广

7、播电视塔405液压滑动模板工艺和御模工艺某某广播电视塔305.5液压滑动模板工艺某某广播电视塔303电动和手动爬架例模工艺某某广播电视塔248电动提模工艺某某广播电觇塔221.2倒模(移置式模板)工艺某某广播电视塔199.5液压沿动模板工艺对于例形塔身宜用滑模及滑框倒模工艺:对于多边形、肢腿式塔身,为保证极体的直线度及外表平整,宜采用提模、爬模工艺。2 .模板和平台系统设计塔身施工的模板系统设计应包括模板、支撑约束、连接件,提升架等,并应符合以下原则:强度可指,刚度符合设计要求;(2)安装简便,连接紧密,收分灵活:(3)易于加工制作,便于维修。平台系统设计包括操作平台、料台、吊脚手架、随升垂直

8、运输设施等,并应符合以下原则:(1)整个系统布局合理,便于施工操作:(2)整体刚度好,承我力强,利于纠偏和调平:(3)在塔身变直径或变截面时适应性强,拆改方便,拆改后全系统仍具有足够的整体刚度、承载力和安全保证。3 .提升系统设计模板和平台的提升系统,应采用机械化程度较高的液压爬升千斤顶或提升机为主,荷易提升机具为辅。宜优先采用提升力为60kN以上的大吨位千斤顶,并配以48X35的钢管式支承杆,可相对减少千斤顶数量和爬杆用钢垃,亦可减少平台升差,提高系统承载力。对无整体操作平台的模板或操作架的提升,可采用塔吊、拔杆等起重设备。4 .塔身钢筋及预埋件施工塔身内的竖向钢筋卜科长度控制在4-6m范围

9、内,登向钢筋的连接可优先采用冷挤用套管、锥螺纹管等机械连接接头。当塔身为连续变截面圆形筒壁时,则螺向钢筋向圆心的倾斜角应有限位措施。水平环筋的间距应按设计要求设置,且在每层混凝土浇筑面上至少有一道绑扎好的水平环筋。为保持筒壁中内、外排钢筋的排距尺寸,应设置钢筋支架,间距不大丁7m.预埋件的锚固钢筋应避开塔体结构的主筋及预应力埋管。当塔身采用滑动模板施工时,预埋件的设置应符合有关规范的规定。5 .塔身混凝土施工应采用同一厂家的水泥和同一的场的同种砂配制混凝土,以保证塔身混殿土颜色均匀致。混凝土的强度、抗渗性、耐久性应经试配确定,并应符合设计要求。混凝土强度增长和施工速度的关系,应根据所采用的施工

10、方法经计算或试验确定。混凝土应沿塔身高度分乂、对称、均匀连续浇捣,每届混凝土的厚度应根据所采用的施工方法而定,滑模时宜为2OO3OOmm,其他移置式模板以不大于50Omm为宜。浇捣混凝土时应匀称地变换混凝土浇筑的起点和方向,以免引起塔身扭转.塔身混凝上宜连续浇筑,在同一模板高度内一般不留置施工缝,特殊或重要部位的水平施工缝应按设计要求处理。要注意限制施工缝的静停时间,一般应控制在24h以内.6 .测量系统控制包括建立平面控制、塔身结构施工放样、垂直度与扭转监测、标高控制、平台水平度的观测和调平、沉降观测、某某变形观测等,其中:(1)平面控制:应采用独立坐标系统,根据设计定位条件、施工方案和场地

11、情况综合号虑,控制应包括塔的主要轴线,的中心就是塔的中心,并从已知水准点引测3个深埋的水准点供施工使用;(2)塔身结构施工放样:根据平面控制按设计尺寸通过测量手段,放样在任何高度的施工面上,并保证耍求的精度,重点是塔身中心点、任意标高处的筒体半径以及主要轴线角度等的控制点;(3)垂直度和扭转监测:塔身垂宜度和扭转的监测是施工的主要环节,常用的方法有:激光铅直仪法:在塔心中央安置37台激光铅交仪,可用于200-50Om高的塔身垂直度监控:光学铅直仪法:适用于高度100m左右的直接投测或分段投测,分段距离小于100m:线坠法:将重20kg的线锤用细钢丝吊挂,并配以阻尼油箱。此法仅作为辅助测量,与其

12、他方法配合使用:塔外经纬仪法:在地面主控轴线上安置34台经纬仪或激光经纬仪,仪器安设点至塔中心的水平距离宜为塔高的1.52倍:(4)标高控制:在塔身内+1.OOm标高处设水准基点,用钢尺向上量度,每40m设置换尺寸,件段采取综合累计读数:(5)平台水平度观测和调平:可采用FA-32型自动安平水准仪找平:也可用BJ84激光铅直仪加水平扫描头找平:还可用连通水管找平。找平时在所有承重杆上找出一条水平线,以此为依据校准限位卡挡体的标离,从而控制平台水平度:(6)沉降观测:在施工中或竣工后要对电视塔进行系统沉降观测。沉降观测点埋于塔身上,为便于施工期间观测,沉降点应埋在0.00以下,塔座装修完后,将沉

13、降点移到0.00以上,供浚工后长期观测用:(7)塔身施工某某变形观测:应根据不同季节、不同时间、不同部位条件下的某某变形规律,指导塔身及其上部结构的施工和放样工作。观测内容包括:混凝土塔身温度分布值、大气温度及风速值、记录塔中心点在各时间段内偏离中心线的位移值和方向,提出观测报告,绘制塔身某某变形曲线,即位移时间曲线。7.垂直运输塔身及混凝土桅杆施工一般采用内爬塔随升式平台,金屈起重拔杆。(1)内爬塔式起重机当安装于塔身内时,必须进行结构验算,并征得设计单位同意:当其支承于筒壁时,宜采用预留洞的方法。内爬塔的技术性能应满足下列要求:及大幅度及最大额定起重员:最大起升速度以100nVmin为宜。

14、慢就位钩速为05mmin:塔身自由高度宜大于20m:塔机罐在20.7ms的风速下正常工作,在I3.8ms风速时能正常进行顶升作业;在非工作状态,臂架应能随风自由回转:塔机使用期限,应能满足施工周期的要求:必须设有可苑的避雷系统:(2)塔桅起重机:宜架设在塔身顶部,应与混凝土施工同步埋设移位用的机座、钢丝绳导向轮及操作平台用的埋件。起重机臂架长度一般不宜超过20m,可按67m段进行拼接,配套的卷扬机宜选用无级变速、多级或慢速卷扬机;(3)附著式爬升井架:是利用筒壁作承力结构,同电动或液压机械作相对提升,随塔身高度不断升高而上升,其起重动力宜选用5OIO()kN单、双筒变速卷扬机:在垂直运输机械设备拆除前,应编制专门的拆除方案,经主管技术负责人审批,并对参与拆除的有关人员进行技术、安全交底后方可实施。8.预应力施工有的塔身采用预应力钢筋混凝土,施工时应注意:(D埋管:宜用镀锌钢管,水平埋管也可使用波纹管。埋管位置应正确,水平埋管在任意IOm长度内的偏差值不得大于20mm:竖向埋管每段的垂直度应控制在5%。以内,端部承压板应垂直预埋管中心线:(2)卜料及穿束
