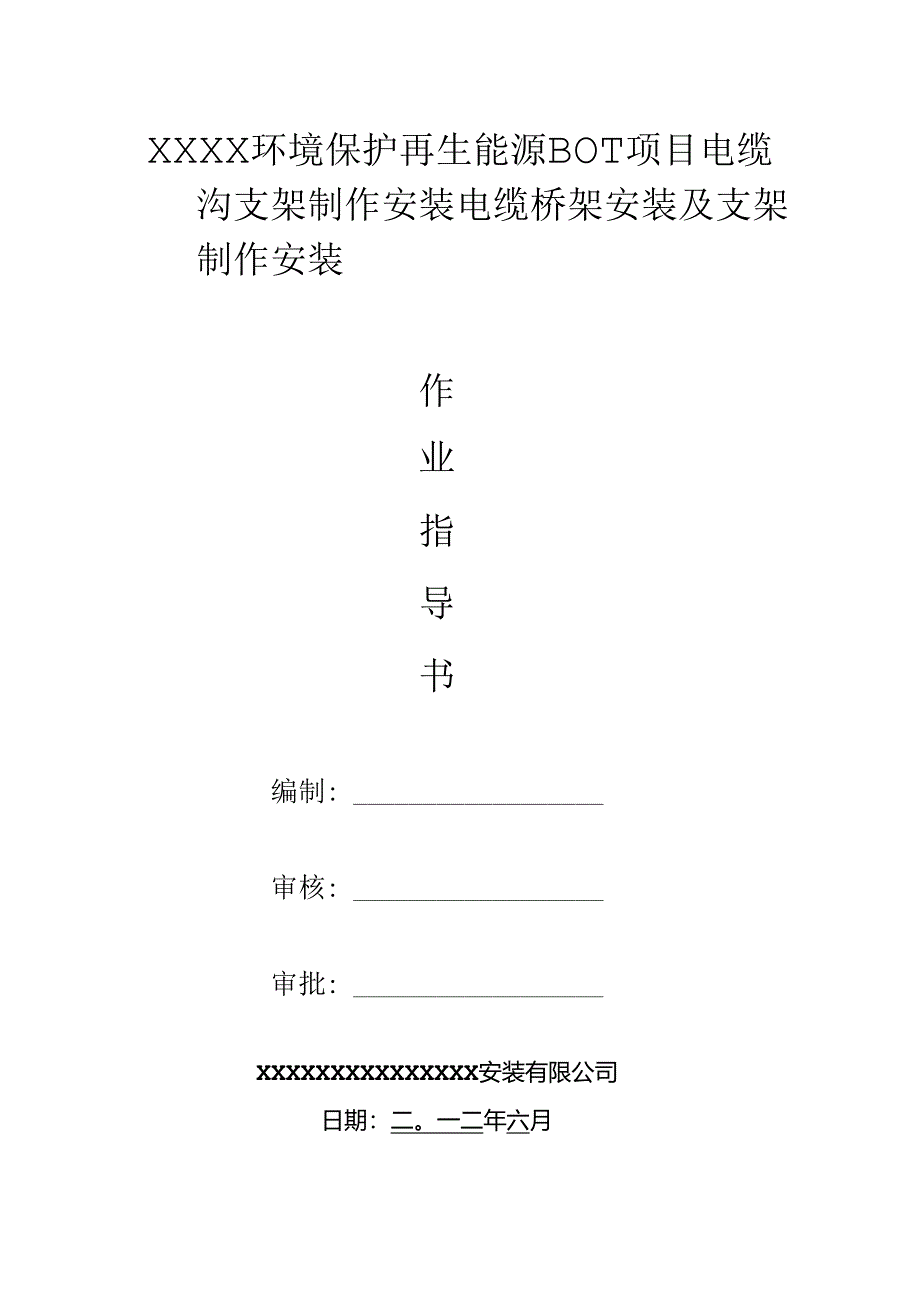

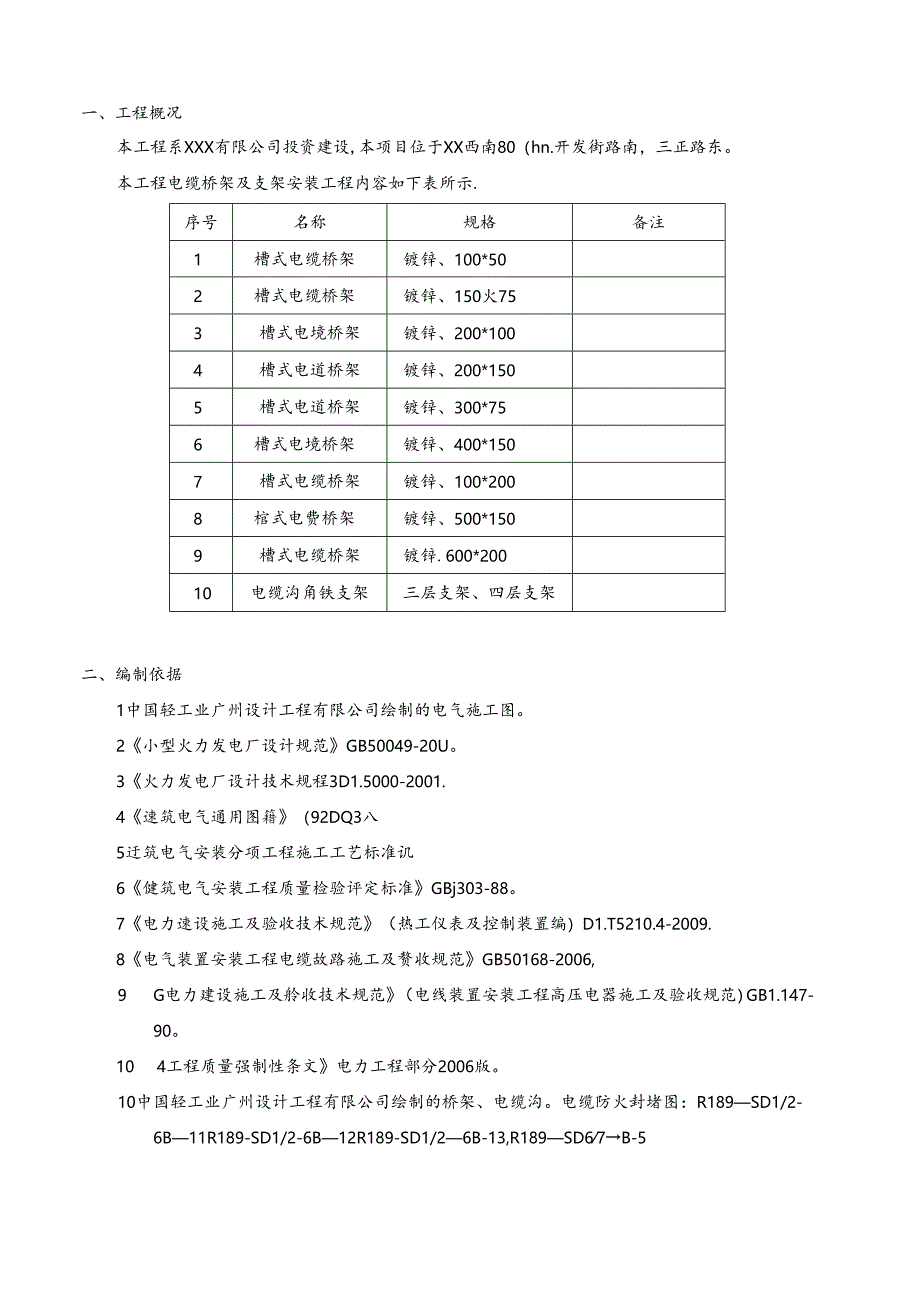

1、XXXX环境保护再生能源BOT项目电缆沟支架制作安装电缆桥架安装及支架制作安装作业指导书编制:审核:审批:XXXXXXXXXXXXXXX安装有限公司日期:二。一二年六月一、工程概况2二、编制依据2三、施工准备和部署3四、操作工艺4五、成品保护7六、质量记录7七、安全消防措施8八、环保与文明施工8九、安全风险褥估8一、工程概况本工程系XXX有限公司投资建设,本项目位于XX西南80(hn.开发街路南,三正路东。本工程电缆桥架及支架安装工程内容如下表所示.序号名称规格备注1槽式电缆桥架镀锌、100*502槽式电缆桥架镀锌、150火753槽式电境桥架镀锌、200*1004槽式电道桥架镀锌、200*15

2、05槽式电道桥架镀锌、300*756槽式电境桥架镀锌、400*1507槽式电缆桥架镀锌、100*2008棺式电费桥架镀锌、500*1509槽式电缆桥架镀锌.600*20010电缆沟角铁支架三层支架、四层支架二、编制依据1中国轻工业广州设计工程有限公司绘制的电气施工图。2小型火力发电厂设计规范GB50049-20U。3火力发电厂设计技术规程3D1.5000-2001.4速筑电气通用图籍(92DQ3八5迂筑电气安装分项工程施工工艺标准讥6健筑电气安装工程质量检验评定标准GBj303-88。7电力速设施工及验收技术规范(热工仪表及控制装置编)D1.T5210.4-2009.8电气装置安装工程电缆故路

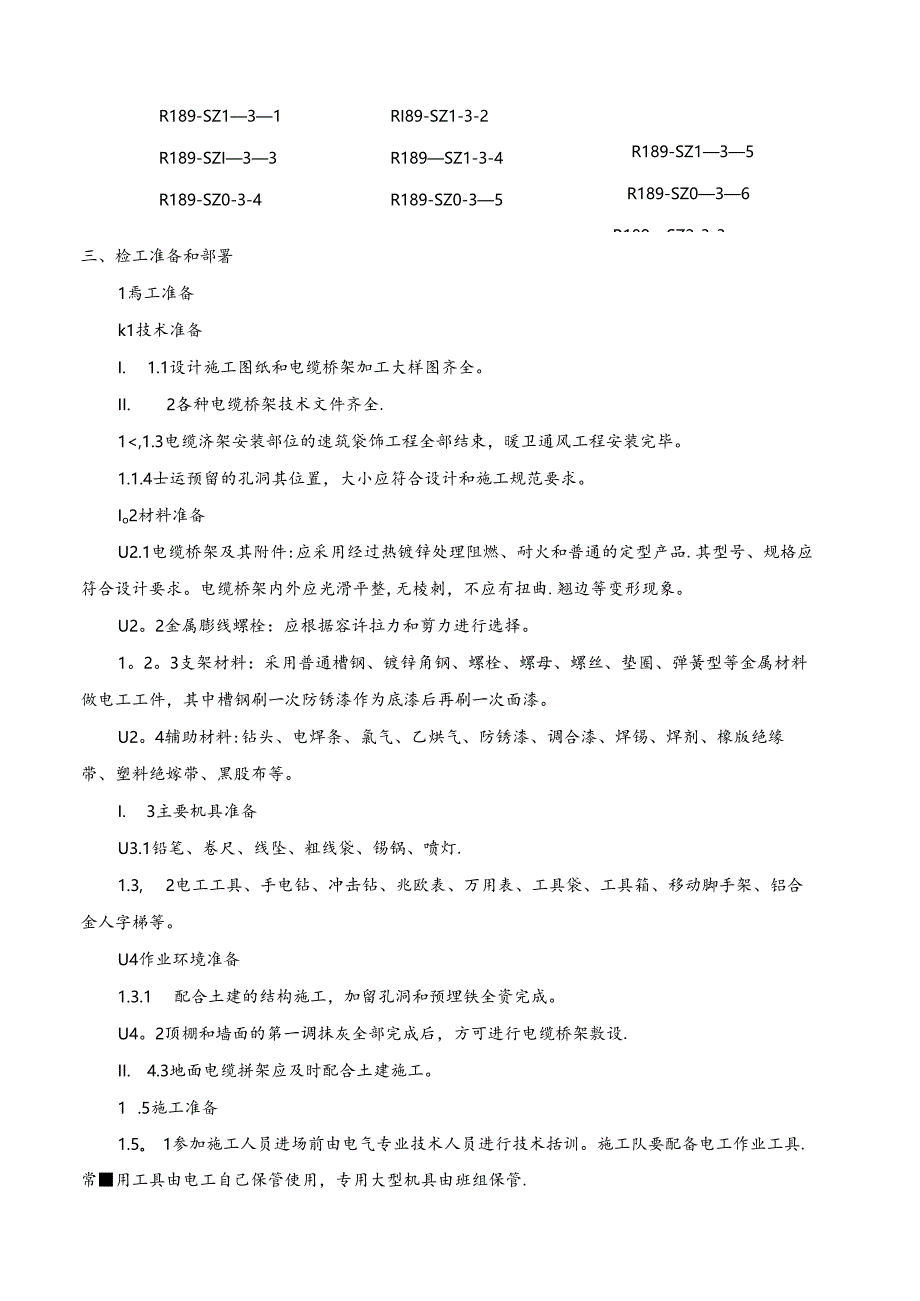

3、施工及赘收规范GB50168-2006,9 G电力建设施工及舲收技术规范(电线装置安装工程高压电器施工及验收规范)GB1.147-90。10 4工程质量强制性条文电力工程部分2006版。10中国轻工业广州设计工程有限公司绘制的桥架、电缆沟。电缆防火封堵图:R189SD1/2-6B11R189-SD1/2-6B12R189-SD1/26B-13,R189SD67B-5R189-SZ131R189-SZI33R189-SZ0-3-4R189-SZ23-1RI89-SZ1-3-2R189SZ1-3-4R189-SZ0-35R189-SZ2-3-2R189-SZ135R189-SZ036R189SZ2

4、-3-3三、检工准备和部署1焉工准备k1技术准备I. 1.1设计施工图纸和电缆桥架加工大样图齐全。II. 2各种电缆桥架技术文件齐全.1,1.3电缆济架安装部位的速筑袋饰工程全部结束,暖卫通风工程安装完毕。1.1.4士运预留的孔洞其位置,大小应符合设计和施工规范要求。Io2材料准备U2.1电缆桥架及其附件:应采用经过热镀锌处理阻燃、耐火和普通的定型产品.其型号、规格应符合设计要求。电缆桥架内外应光滑平整,无棱刺,不应有扭曲.翘边等变形现象。U2。2金属膨线螺栓:应根据容许拉力和剪力进行选择。1。2。3支架材料:采用普通槽钢、镀锌角钢、螺栓、螺母、螺丝、垫圈、弹簧型等金属材料做电工工件,其中槽钢

5、刷一次防锈漆作为底漆后再刷一次面漆。U2。4辅助材料:钻头、电焊条、氯气、乙烘气、防锈漆、调合漆、焊锡、焊剂、橡版绝缘带、塑料绝嫁带、黑股布等。I. 3主要机具准备U3.1铅笔、卷尺、线坠、粗线袋、锡锅、喷灯.1.3, 2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、移动脚手架、铝合金人字梯等。U4作业环境准备1.3.1 配合土建的结构施工,加留孔洞和预埋铁全资完成。U4。2顶棚和墙面的第一调抹灰全部完成后,方可进行电缆桥架敷设.II. 4.3地面电缆拼架应及时配合土建施工。1 .5施工准备1.5。 1参加施工人员进场前由电气专业技术人员进行技术括训。施工队要配备电工作业工具.常用

6、工具由电工自己保管使用,专用大型机具由班组保管.Io5。2现场加工须设置专用工作台.加保护围栏。作业时应配备电气消防设备。1.6。 3作业班组应分工明确,建立岗位责任制,提而“专业化”施工水平。U5。4施工技术资料要和施工进度同步.2 旅工部署主厂房锅炉部分由电气一般安装,主厂房汽机部分由电气二班安装,公用部分由电气三班安装.四、操作工艺1工艺流程:预留孔洞一弹埃定位一预埋钢板焊接支架一吊杆、吊架安装一桥架安装一地面电缆桥架安装。2弹段定位:根据设计图确定出进户线、盒、箱、柜等电气器具的安袋位置,从始端至终端(先千线后支线)找好水平或垂直线,用粉线袋沿墙壁、顶棚和地面等处,在线路的中心或迸行弹

7、歧,按理设计图要求及施工舲收规范规定,分匀档距并用笔标出具体位置。3预留孔洞:根摒设计图标注的轴线说位,将预制加工好的木质或铁制框架,固定在标出的位置上.并进行调直找正.待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口(收好孔洞口)。4支架的制作4。1吊架、支架的结构应满足设计强度、刚度及稳定性。4。2采用橹钢、角钢做支架、吊架时,普通槽钢刷一次防锈漆作为底漆后再刷一次面漆(提前加工完毕),热镀锌格式桥架(宽度为60Omm或500In1.n)采用K)甘槽钢,热镀锌楷式桥架(宽度为40Omm或30Omm)采用8#槽钢,热馍锌槽式桥架(宽度为20OmIn或100mm)采用1.50x50角钢,角钢

8、采用镀锌材料。4.3支架下料时所切割的槽纲、角锅长度应比桥架的宽度长50ToOmnb以便桥架的直或调整。44与我埋铁焊接时,进行弹线定位。焊接处进行防腐处理,水平焊接每2m距离一个.垂直焊接每1.5m距离一个。4.5 多层支架与吊架制作时,层间距离等于桥架高度加150mi.层架与支架、吊架焊接牢固,焊接处去渣后作防腐处理。4.6 电境沟支架制作严格按照设计图抵R189SDOTT的工艺要求进行制作加工。4.7 电缆沟主柒采用镀锌角侏1.50*5,层架采用镀锌角侏1.40*4,主支架长度为670m.层架长度35Omn1.层架之间距离:三层层架距离为30Onnn,四层层架距离为20OnInt4。8主

9、架与层架焊接牢固,平直。焊接处焊渣去除后进行防腐处理。4。9制作完的支袈角铁尖角需打磨成圆形.防止在敷设电缆叶损坏电缆。5电缆桥支架与吊架安装要求5。1支架与吊架安装要求5, 1.1支架与吊架应安装牢固,保证横平竖直.在有坡度的建筑物上安装支袈与吊架应与运筑物有相同坡度.6, 1。2支架与吊架的角钢规格一般不应小于40MX40mmX3mm.5. 13严媒用电气焊切割钢结构或轻钢龙骨任何部位,焊接后均应做防腐处理。5。1。4万能吊具应采用定型产品,对电缆桥架进行吊装,并应有各自独立的吊装卡具或支撑系统。5.1, 5固定支点间距一般不应大于1。52m0在进出接线盒、箱、柜、转角、转弯和变形建两端及

10、丁字接头的三端500M以内应设置固定支持点。5.2, 6支架与吊架距离上层楼板不应小于150-20Omm;距地面高度不应低于10015011n,多层排架层空问间距大于150三5。I07严禁用木砖固定支架与吊架.5。1。8轻钢龙骨上敷设电缆桥架应各自有单独卡具吊袋或支撑系统,吊杆直径不应小于6的;支撑应固定在主龙胥上,不允许固定在辅助龙胥上。5. 1.9金属电缆桥架及其支,吊架必须进行保护接地,全厂相连接的矫架应不少于两处以上与接地干线相连接。接地扁铜701镀伴.5。2电缆沟支架安装5。2。1严格按设计院图纸大样尺寸进行加工制作.5。2.2所有支架角铁采用热馍锌、支架焊接牢固.5.2.3安装时.

11、上层支架距沟盖板20Omn1.5. 2.4支架间距不大于800三u5。2。5所有电缆支架必筑接地,接地圆铜为大于tIOmm的像锌圆钢。如果用60X511m镀锌扁钢做预埋钢板,可利用扁钢做接地线,电缆沟支架接地不少于两处与接地干线连接。5.2, 6电缆沟贯通隔墙时.均应用非燃性材料实施严密的封渚,防火封堵的材料应不含卤素、不腐馆电缆,具有严宙性、气空性和30年长效防火性能。5。3预埋钢板在懂应力钢结构上按照桥架平面敷设图式留铜板,间距为1。5-2米。钢结构:可将支架或吊架直接焊在钢结构上的固定位置处,也可利用万能吊具进行安装。6电缆桥架安装61电缆桥架安装要求6。U1电缆桥架应平整,无扭曲变形,

12、内壁无毛剌,各柠附件齐全。6。I。2电缆桥袈的接D应平整.接建处应紧宓平直。槽盖装上后应平整,无翘角,出线口的位置准确。6。1.3在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。4.6.1.4不允许将穿过煽壁的电缆桥架与墙上的孔洞一起抹死。6。U5电缆桥架的所有非导电部分的铁件均应相互连接和跨接,使之成为1.连绘导体,并做好整体接地。6.1。 6当电缆桥架的底板对地距决低于2。4m时,电缆桥架本身和电缆桥架盖板均必须加装保护地线。2.4m以上的电缆桥架光板可不加保护地线.6.1 ,7电缆梆架经过建筑物的变形舞(伸缩缝、沉降箕)时.电缆桥架本身应断开,槽内用内连接板搭接,不需固定.保护地线和槽内

13、导线均应留有补偿余量C6。1.8敷设在竖井、吊顶、通道、夹层及设备层等於的电缆桥架应符合高层民用速就设计防火规范的有关防火要求.桥架穿越防火区的孔洞要用防火泥或防火包进行封堵。6.2 电缆桥袈敷设安装6。2。1电缆桥架直线段连接应采用连接板,用爪型垫圈、弹黄垫圈、墀母紧固,接茬处应缝隙严密平齐.6。2.2电缆桥架进行交叉.转弯.丁字连接时,应采用单通.二通,三通,四通或平面二通、平面三通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内.6。2.3电缆桥架与盒、箱、柜等接茬时,进线和出线口等处应采用抱脚连接,并用螺丝紧固,末端应加装封堵。6。2。4建筑物的表面如有坡度时,电缆桥架

14、应随其变化坡度。待电缆桥架全部敷设完毕后,应在配线之前进行调整检查,确认合格后,再进行枪内配线。7地面电缆桥架安装地面电缆桥架安装时,应及时配合土速地面工程施工。根据地面的型式不同.先抄平,然后测定固定点位置,将上好卧脚螺栓和压板的电缆桥架水平放置在垫层上,然后进行电缆桥架连接.如电缆桥架与管连接;电缆桥架与分线盒连接:分线盒与管连接:电缆桥架出段口连接:电缆桥袈末谓处理等,都应安装到位,螺丝紧固牢靠。地面电缆矫架及附件全部上好后,再进行一次系统调整,主要根据地面厚度,仔细调整电缆桥架干线、分支线.分线盒接头、转弯、转角、出口等处,水平高度要求与地面平齐,将各种盒盖窗好封堵严实.以防止水泥砂浆

15、迸入,直至配合土建地面施工结束为止。8电缆桥架内保护地线安装8.1 保护地线应根据设计图要求敷设在电缆桥架外一侧,接地处螺丝直径不应小于6mm:并且需要加平垫和弹黄垫图,用螺母压接牢固.8.2 电缆桥架的宽度在100nUn以内(含100mm),两段电缆脐架用连接板连接处(即连接板做地线叶),每逑螺丝固定点不少于4个;宽度在2。Omm以上(含200m)两惴电缆拚架用连接板连接的保护地线每端螺丝固定点不少于6个。8。3电缆桥架盖板有关保护接地要求要符合验收规范。五、成品保护1安装电缆桥架及格内配线时,应注意保持墙面的清洁。2接、焊、包完成后,电缆桥架克相应齐全平实,不遗漏,缆线不允许棵富在电缆桥架之外,并防止损坏和污染电缆桥架。3缆线完成后,不得再进行喷浆和刷油。以防止缆线和电气器具受到污染。4使用高免时,注意不要破坏赛筑物的墙面及门窗等.六、质量记录1电缆矫
