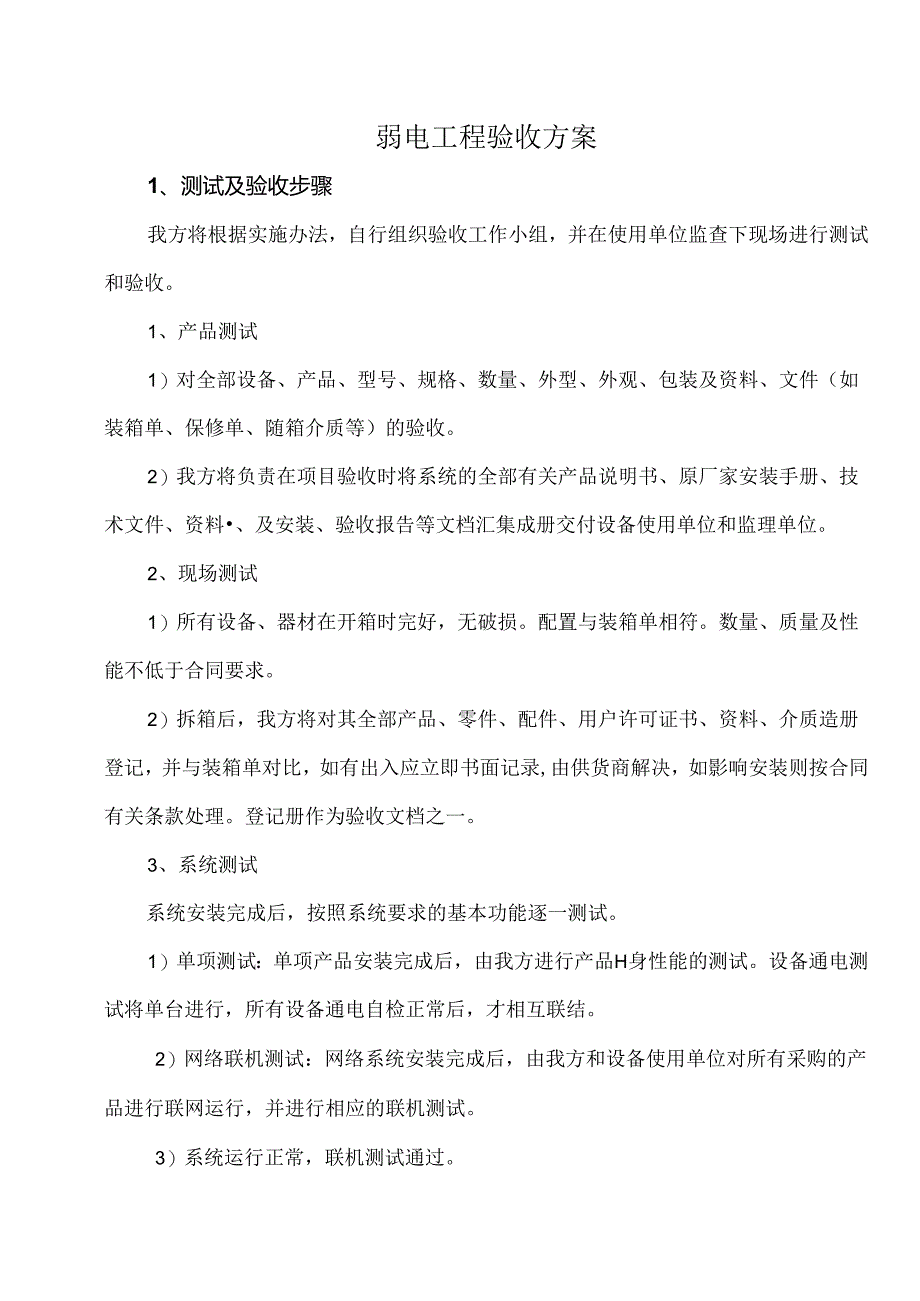

1、弱电工程验收方案1、测试及验收步骤我方将根据实施办法，自行组织验收工作小组，并在使用单位监查下现场进行测试和验收。1、产品测试1）对全部设备、产品、型号、规格、数量、外型、外观、包装及资料、文件（如装箱单、保修单、随箱介质等）的验收。2）我方将负责在项目验收时将系统的全部有关产品说明书、原厂家安装手册、技术文件、资料、及安装、验收报告等文档汇集成册交付设备使用单位和监理单位。2、现场测试1）所有设备、器材在开箱时完好，无破损。配置与装箱单相符。数量、质量及性能不低于合同要求。2）拆箱后，我方将对其全部产品、零件、配件、用户许可证书、资料、介质造册登记，并与装箱单对比，如有出入应立即书面记录,由

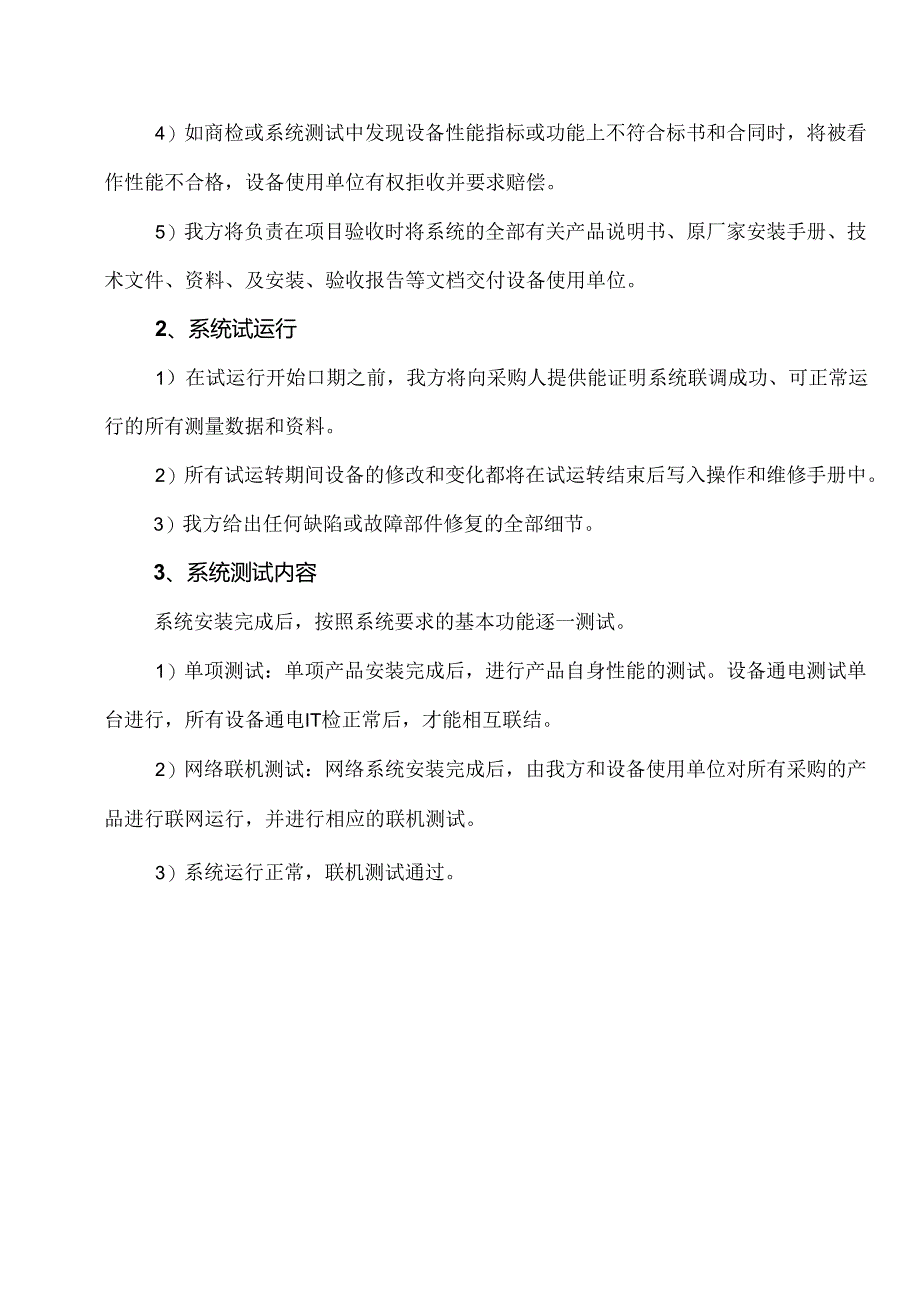

2、供货商解决，如影响安装则按合同有关条款处理。登记册作为验收文档之一。3、系统测试系统安装完成后，按照系统要求的基本功能逐一测试。1）单项测试：单项产品安装完成后，由我方进行产品H身性能的测试。设备通电测试将单台进行，所有设备通电自检正常后，才相互联结。2）网络联机测试：网络系统安装完成后，由我方和设备使用单位对所有采购的产品进行联网运行，并进行相应的联机测试。3）系统运行正常，联机测试通过。4）如商检或系统测试中发现设备性能指标或功能上不符合标书和合同时，将被看作性能不合格，设备使用单位有权拒收并要求赔偿。5）我方将负责在项目验收时将系统的全部有关产品说明书、原厂家安装手册、技术文件、资料、及
3、安装、验收报告等文档交付设备使用单位。2、系统试运行1）在试运行开始口期之前，我方将向采购人提供能证明系统联调成功、可正常运行的所有测量数据和资料。2）所有试运转期间设备的修改和变化都将在试运转结束后写入操作和维修手册中。3）我方给出任何缺陷或故障部件修复的全部细节。3、系统测试内容系统安装完成后，按照系统要求的基本功能逐一测试。1）单项测试：单项产品安装完成后，进行产品自身性能的测试。设备通电测试单台进行，所有设备通电IT检正常后，才能相互联结。2）网络联机测试：网络系统安装完成后，由我方和设备使用单位对所有采购的产品进行联网运行，并进行相应的联机测试。3）系统运行正常，联机测试通过。4）我

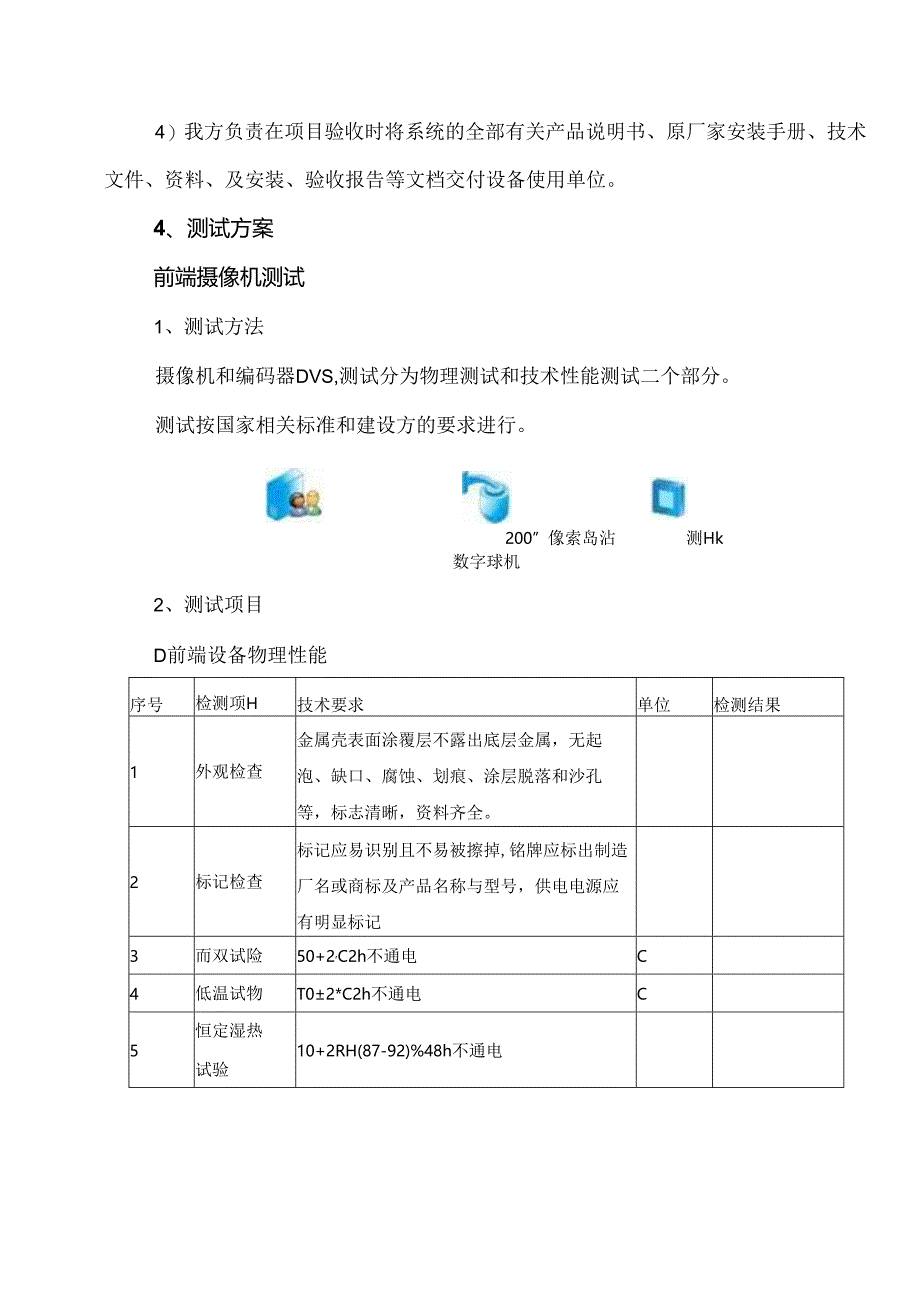

4、方负责在项目验收时将系统的全部有关产品说明书、原厂家安装手册、技术文件、资料、及安装、验收报告等文档交付设备使用单位。4、测试方案前端摄像机测试1、测试方法摄像机和编码器DVS,测试分为物理测试和技术性能测试二个部分。测试按国家相关标准和建设方的要求进行。200”像索岛沾测Hk数字球机2、测试项目D前端设备物理性能序号检测项H技术要求单位检测结果1外观检查金属壳表面涂覆层不露出底层金属，无起泡、缺口、腐蚀、划痕、涂层脱落和沙孔等，标志清晰，资料齐全。2标记检查标记应易识别且不易被擦掉,铭牌应标出制造厂名或商标及产品名称与型号，供电电源应有明显标记3而双试险50+2,C2h不通电C4低温试物T0
5、2*C2h不通电C5恒定湿热试验10+2RH(87-92)%48h不通电序号检测项目技术要求单位检测结果6绝缘电阻20MQ7抗电强度承受1.5kV、50HZ交流电压，历时Imin应无击穿和K弧现象。8泄漏电流5mA2）前端设备视频技术性能序号检测项目技术要求单位检测结果I视频信号幅度在监视潺输入端的电平值应为0.71.5。Vp-P2监视图像分辨率彩色电视系统图像水平分辨率（记录实际数值）线图像灰度等级（记录实际数值）3监视图像质国主观评价应不低F4（按五级损伤制评分）级4自动聚焦速度将摄像机置成自动聚焦状态，设置两个预置点，分别为近毋低倍数和远母百倍数。分别调用两个预置点，查看变清晰所用的时间
6、多少。5低速性能选择一个室外的场景，距离在30米以上，放到最高倍数。采用标准485控制软件进行低速控制.观察图像移动的平稳程度，均匀无抖动者为佳。6预置点准确性分别设置4个预置位，以3秒为时间间隔分别调用4个预置位,测试调用预置位的速度，预置位的偏差，以及有无误差的累计.3）数字设备技术性能检测项目技术要求单位检测结果1码流控制通过软件测定实时码流Kbit2存储空间测定单位时间的存储文件大小Mbit3回放图像质量回放彩色电视系统图像水平分辨率（记录实际数值）线图像灰度等级（记录实际数值）4多码流输出是否支持实时潦和存储潦的不同码率5安全性是否符合设备认证、物理端口内置等安全性要求5、计算服务器
7、测试测试目的是验证设备质量和配置是否合格。对每一台网络设备,均需进行如下所列的测试项目。1、设备启动冷启动：对单个设备多次开关电源，观察能否正常启动。热启动：单个设备正常启动后，用该产品的热启动命令进行热启动测试，观察能否正常启动。2、设备状态一般设备都有电源和每个物理端I-I的指示灯，配合响应产品的说明书，检查设备的指示灯是否正常。一分设备状态正常必须是所的指示灯正常。3、配置检查用被测产品的响应命令检雀网络设备的硬软件配置，特别注意软件版本。如显示的信息符合设备合同的要求及与产品说明一致，即为正常。4、端口检查用被测产品的响应命令检查网络设备中端口配置，并用网络测试设备对端口进行速率、检验
8、机制等进行测试。如测试结果符合设备合同的要求及与产品说明一致，即为正常。5、物理检查对设备进行检查，记录网络设备（对模块结构的设备，还包括独立部件）出厂编号、产地、口期等内容，与合同和产品说明一致为正常。基础网络管理序号测试对象内容（特性）工具、方法和步骤预期结果需要时间1连接测试设备面板是否可以显示，是否可以远程登录设备进行配置在网管系统中生成网络拓扑设备面板显示远程登录设备网络拓扑正确显示面板显示设备工作状态正确能够远程登录进行配置1小时2网络设备日志检测日志及防护NAT可以收集到所有网络设备的日志可以防护模拟攻击可以实现VVr日志收集正确，能够生成安全报告成功防护模拟攻击实现NAT-1小
9、时3操作系统和应用平台日志防护NAT可以收集系统和应用平台中需要收集的日志可以防护模拟攻击可以实现NAT日志收集正确，能够生成安全报告成功防护模拟攻击实现NAT-1小时6、竣工验收内容系统验收计划包括：0系统试运行的范围及持续运行时间0调试对象和相关要证实/演示的设计功能和运行标准0按顺序进行的集成调试的模式图0以模式图为相互参照的集成调试过程和方法的叙述性解释7、竣工验收方案1验收条件经初步设计方案论证通过，并根据论证意见，由建设单位和设计施工单位共同签署整改落实意见。试运行一一系统调试开通后，并做好试运行记录。建设单位根据试运行记录，写出试运行报告，其内容包括：系统运行状况，系统功能是否符
10、合设计要求，故障及其排除状况等。技术培训一一在试运行期间设计施工单位应对有关人员进行技术培训，并提供有关设备、系统操作和日常维护的说明、方法等技术资料。竣工一一施工方按设计任务书的规定内容全部建成，经试运行达到设计要求，并为建设单位认可，视为竣工。少数非主要点位未按规定全部建成，由建设单位和设计施工单位协商，对遗留问题有明确处理的办法，经试运行、并为建设单位认可后，也可视为竣工。工程竣工后，由设计施工单位写出竣工报告。其内容包括：工程概况、安装的主要设备、对照设计任务书或合同所完成的工程质量自我评估、维修服务条款等。初验一一工程竣工验收前，由建设单位组织设计施工单位根据设计任务书或合同对工程进
11、行初验，并写出初验报告。其内容包括：系统试运行情况、系统功能检验、质量主观评价、核对安装设备数量和型号等：参加初验的单位、人员应署名。检测一一在正式验收前，设计施工单位应向公安行业主管部门申请办理系统委托检测手续，并由公安行业主管部门向检测机构出具检测委托书。设计施工单位将检测委托书送检测机构，并附以下资料：0系统试运行报告0工程竣工报告0工程初验报告0系统原理框图、平面布防图、器材设备清单系统检测后由检测机构出具系统检测报告。检测报告应体现正确、公正、完整、规范，并注重量化。2殴收资料在正式验收前，施工单位应向验收委员会（验收小组）提交下列验收图纸资料（全套数量应满足验收机构的需要，一般不少
12、于5套1、工程设计任务书2、工程合同3、正式设计方案及图纸（系统原理框图、平面布防图及配置表，线槽管道布线图、中心控制室布置图、游材设备清单等）4、系统试运行报告5、工程竣工报告6、工程初验报告（含隐蔽工程随工验收单）7、系统检测报告3验收方法项目验收，是项目建设中有组织的主动性行为，它走对项目建设高度负贡的体现，也是项目建设成功的重要保证。切实做好项目建设中的验收工作至关重要，应当采取有效措施，实实在在做好。为保证项目验收质量，针对不同的验收内容，在实施验收操作中，可以采取以下不同的方法：1、登记法对项目中所涉及的所有硬件、服务器和应用程序一一登记，特别是硬件使用手册、系统软件使用手册、应用
13、程序各种技术文档等一定要登记造册，不可遗漏，并妥善保管。对项目建设中根据实际进展情况双方同意后修订的合同条款、协调系统建设中的问题进行登记。2、对照法对照检查项目各项建设内容的结果是否与合同条款及工程实施方案相一致。3、操作法这是项目建设最主要的验收方法。首先，对项目系统硬件一一实际加电操作，验证是否与硬件提供的技术性能相一致；4、测试法对能使用检测仪器进行检测的设备、实施应当一一进行实际测试,检查是否和设备、实施的规格、性能要求相一致。4验收步骤1、需求分析项目监理单位组织人员对项目进行验收需求分析，针对项目验收,监理单位需配备2名有经验的工程师和一名行业专家来组成项目团队，负贡具体工作。2
14、、编写验收方案（计划书）项目监理单位在对项目进行深入的需求分析的基础上编写验收方案（计划书），提交市财政局、使用方单位审定。3、成立项目验收小组实施测试验收工作时，应当成立项目验收小组，具体负责验收事宜。4、项目验收的实施严格按照验收方案对项目设备、计算设备、网络集成效果、系统文档资料等进行全面的测试和验收。5、提交验收报告项目验收完毕，对项目系统设计、建设质量、设备质量、服务器运行情况等做出全面的评价，得出结论性意见，对不合格的项目不予验收，对遗留问题提出具体的解决意见。6、召开项目验收评审会召开由验收委员会全体成员参加的项目验收评审会，全面细致地审核项目验收小组所提交的验收报告，给出最终的验收意见，形成验收评审报告提交公安技防管理部门和视频办和项目使用方存档。5验收程序0收看齐总体流程图1、初验1申请：项目竣工后经测试和试运行合格，施工单位根据合同、招标书、计划任务书，检查、总结项目完成情况后向使用方提出初验申请。2方式：项目使用方组织监理和施工单位进行初验。3施工单位提供材料：初验申请书、完工报告、项目总结，以及要求的验收评审资料。4验收标准：项目初验是指中标人已按招标人的需求基本完成本项目的建设,招标人能在监控中心查看及控制到80%以上的视频图像,并且
