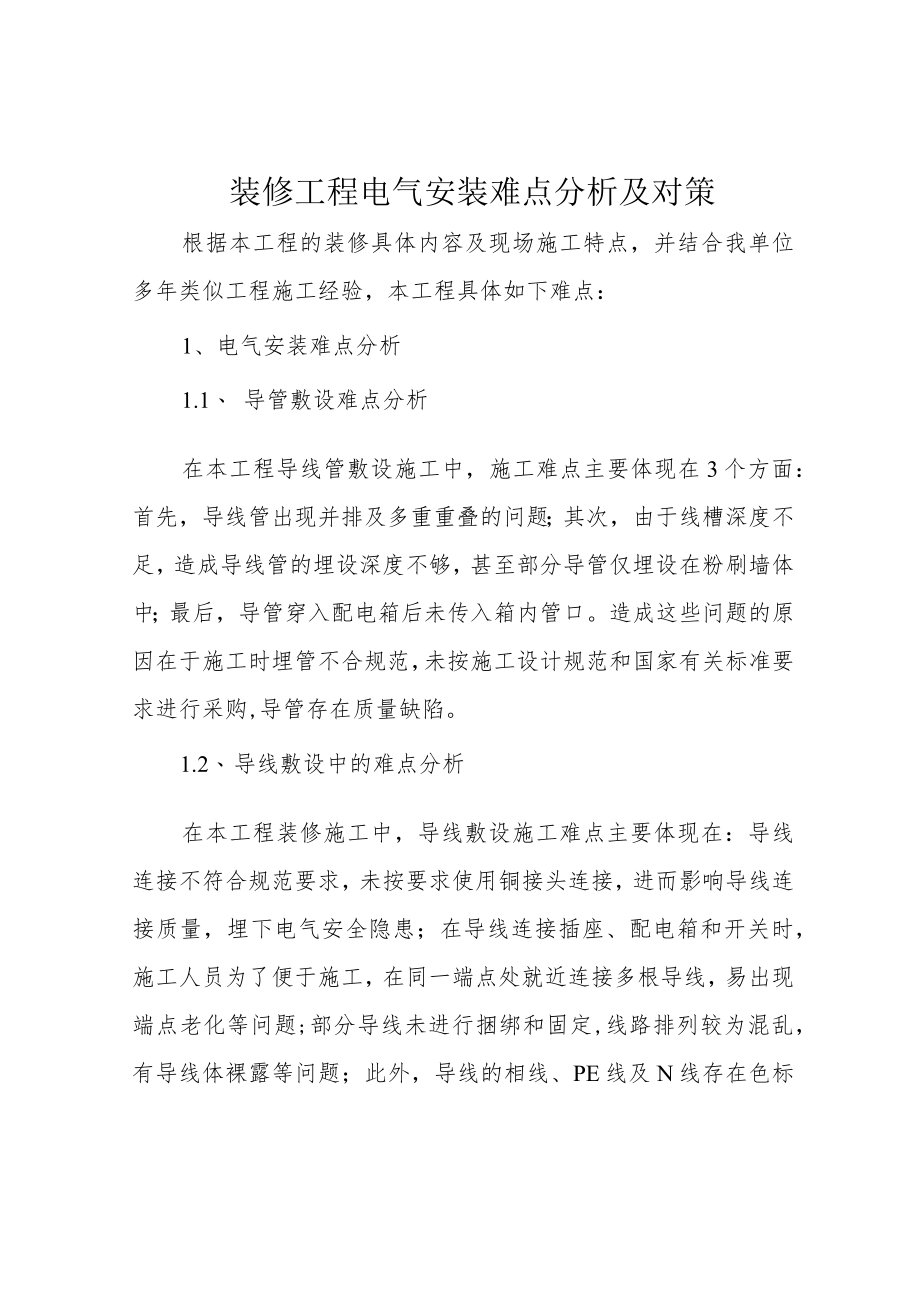

1、装修工程电气安装难点分析及对策根据本工程的装修具体内容及现场施工特点，并结合我单位多年类似工程施工经验，本工程具体如下难点：1、电气安装难点分析1.1、 导管敷设难点分析在本工程导线管敷设施工中，施工难点主要体现在3个方面：首先，导线管出现并排及多重重叠的问题；其次，由于线槽深度不足，造成导线管的埋设深度不够，甚至部分导管仅埋设在粉刷墙体中；最后，导管穿入配电箱后未传入箱内管口。造成这些问题的原因在于施工时埋管不合规范，未按施工设计规范和国家有关标准要求进行采购,导管存在质量缺陷。1.2、 导线敷设中的难点分析在本工程装修施工中，导线敷设施工难点主要体现在：导线连接不符合规范要求，未按要求使用

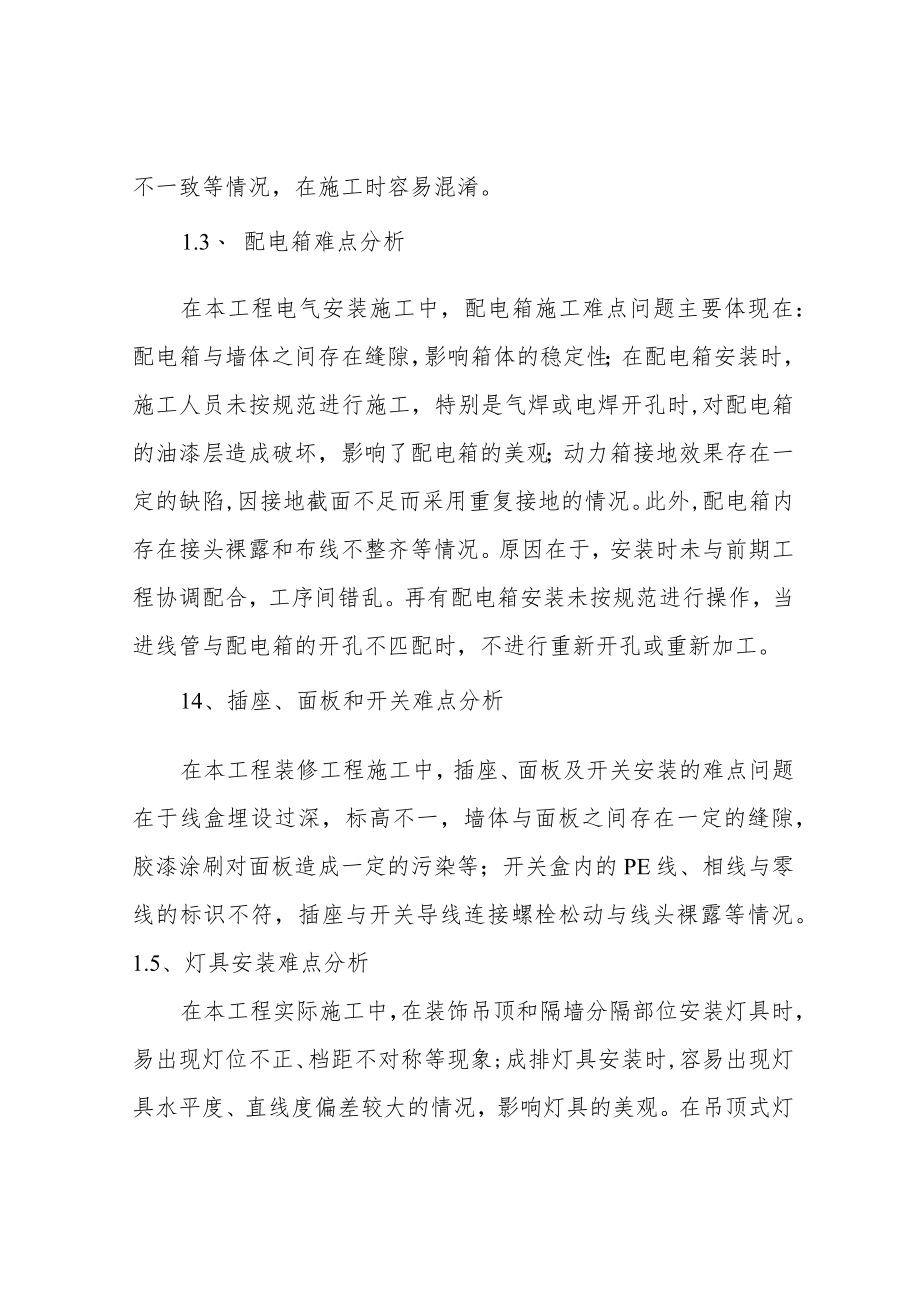

2、铜接头连接，进而影响导线连接质量，埋下电气安全隐患；在导线连接插座、配电箱和开关时，施工人员为了便于施工，在同一端点处就近连接多根导线，易出现端点老化等问题;部分导线未进行捆绑和固定,线路排列较为混乱，有导线体裸露等问题；此外，导线的相线、PE线及N线存在色标不一致等情况，在施工时容易混淆。1.3、 配电箱难点分析在本工程电气安装施工中，配电箱施工难点问题主要体现在：配电箱与墙体之间存在缝隙，影响箱体的稳定性；在配电箱安装时，施工人员未按规范进行施工，特别是气焊或电焊开孔时,对配电箱的油漆层造成破坏，影响了配电箱的美观；动力箱接地效果存在一定的缺陷,因接地截面不足而采用重复接地的情况。此外,配
3、电箱内存在接头裸露和布线不整齐等情况。原因在于，安装时未与前期工程协调配合，工序间错乱。再有配电箱安装未按规范进行操作，当进线管与配电箱的开孔不匹配时，不进行重新开孔或重新加工。14、插座、面板和开关难点分析在本工程装修工程施工中，插座、面板及开关安装的难点问题在于线盒埋设过深，标高不一，墙体与面板之间存在一定的缝隙，胶漆涂刷对面板造成一定的污染等；开关盒内的PE线、相线与零线的标识不符，插座与开关导线连接螺栓松动与线头裸露等情况。1.5、灯具安装难点分析在本工程实际施工中，在装饰吊顶和隔墙分隔部位安装灯具时，易出现灯位不正、档距不对称等现象;成排灯具安装时,容易出现灯具水平度、直线度偏差较大

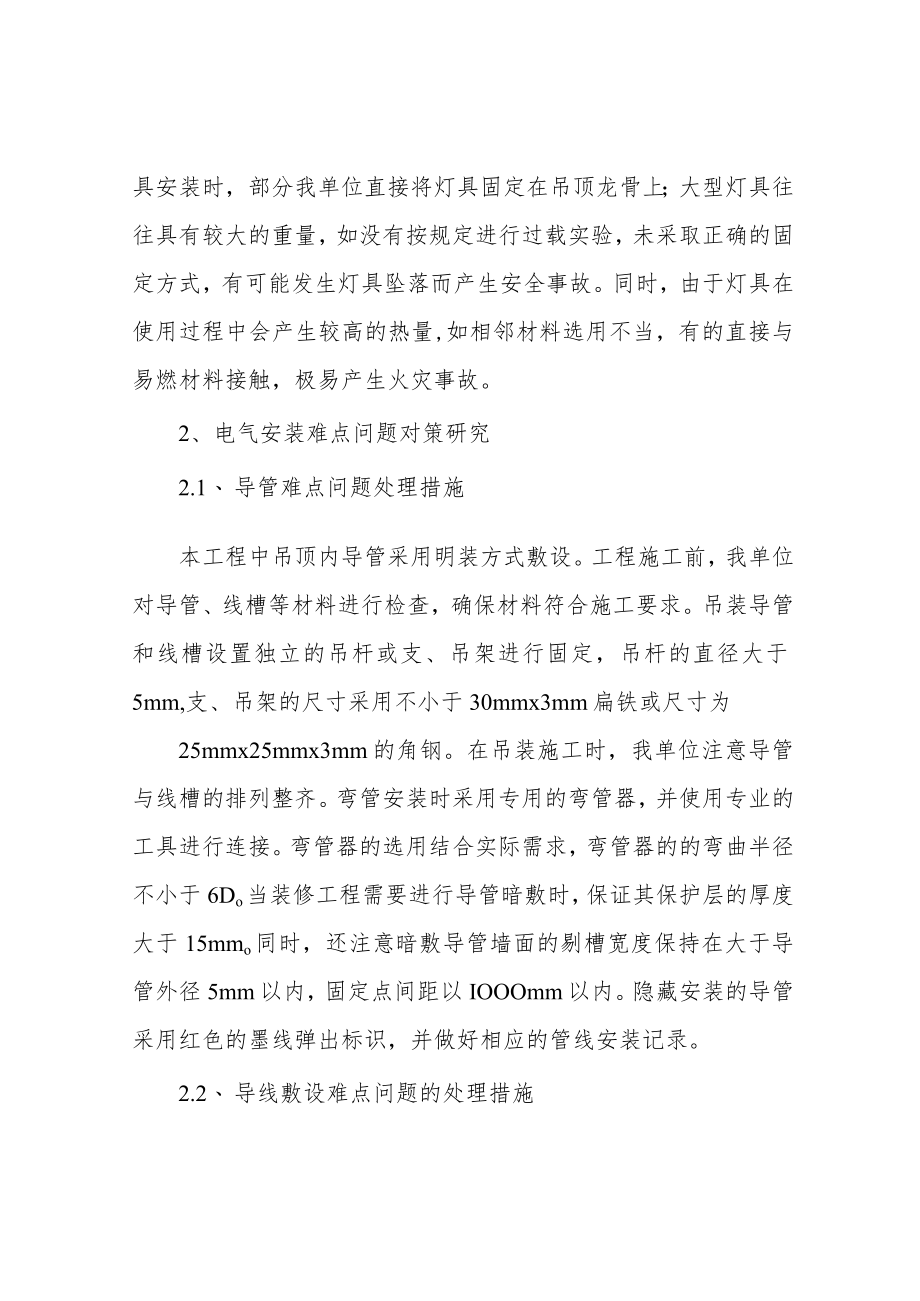

4、的情况，影响灯具的美观。在吊顶式灯具安装时，部分我单位直接将灯具固定在吊顶龙骨上；大型灯具往往具有较大的重量，如没有按规定进行过载实验，未采取正确的固定方式，有可能发生灯具坠落而产生安全事故。同时，由于灯具在使用过程中会产生较高的热量,如相邻材料选用不当，有的直接与易燃材料接触，极易产生火灾事故。2、电气安装难点问题对策研究2.1、 导管难点问题处理措施本工程中吊顶内导管采用明装方式敷设。工程施工前，我单位对导管、线槽等材料进行检查，确保材料符合施工要求。吊装导管和线槽设置独立的吊杆或支、吊架进行固定，吊杆的直径大于5mm,支、吊架的尺寸采用不小于30mmx3mm扁铁或尺寸为25mmx25mm
5、x3mm的角钢。在吊装施工时，我单位注意导管与线槽的排列整齐。弯管安装时采用专用的弯管器，并使用专业的工具进行连接。弯管器的选用结合实际需求，弯管器的的弯曲半径不小于6Do当装修工程需要进行导管暗敷时，保证其保护层的厚度大于15mmo同时，还注意暗敷导管墙面的剔槽宽度保持在大于导管外径5mm以内，固定点间距以IOOOmm以内。隐藏安装的导管采用红色的墨线弹出标识，并做好相应的管线安装记录。2.2、 导线敷设难点问题的处理措施在导线安装前，我单位结合工程情况，以电器的功率计算导线的线径，导线线路从开关箱放线到位。网络、电视信号和电话线路等。所有的导线均采用PVC软管穿起来，PVC软管的一头引入总
6、开关箱内并留存3cm左右的长度，然后，沿墙壁以垂直地面的方向安装，当需要转弯时，使用90。弯头或软管连接，并使用管卡捆扎固定好。预留在接线盒处的导线长度为20Cm左右，并使用水泥砂浆将接线盒封装牢固，确保接线盒端正、平整，不能歪斜或高低不平，其合口以略低于墙面0.5cm,以便于安装和调整。在导线回路敷设时，我单位采用多路导线共管敷设的方式。同时，还注意导线的相线颜色保持一致，不发生混淆或者接错的情况，以免发生线路短路情况。2.3、配电箱难点问题处理措施在配电箱安装过程中，我单位施工人员结合水准仪进行校准，如存在配电箱进线管与开孔不匹配时，使用机械工具重新开孔，避免电焊、气焊开孔影响箱体美观；配
7、电箱接地明确显露出来。接地的导线严格按照施工规范，合理确定接地截面积;箱内的各路导线在箱体内留有1015cm的余量，线头统一。进线与出线的线色一致，配线整齐无较接，导线连接紧密，线芯无损伤、断股现象。配电箱的设计修改经过相应的审核程序,杜绝私自增加或减少回路的行为。电气设备上下级容量配合满足额定参数，以免因电气过载而出现事故。2.4、插座、面板和开关难点问题处理措施在插座、面板及开关安装前，我单位施工人员先放样，根据施工设计要求，将相应的开关、插座、面板位置在墙面上标出，并根据现场实际情况进行相应的优化，避免对前期已完结或正在施工的项目造成影响，例如墙面造型、吊顶龙骨和地面拼花等。开关及插座面板安装时，确保平整牢固，面板表面光洁无划痕，暗装面板确保四周无缝隙。面板安装间距、底边应保持一致。在线盒安装过程中，施工人员确保线盒内无杂物后方可进行安装；此外，开关、面板内线路连接时，注意接地保护线不应串联，严禁相线与中性线利用插座的接线端子转接供电。同类开关按键分、合方向应一致。2.5、灯具难点问题处理措施
