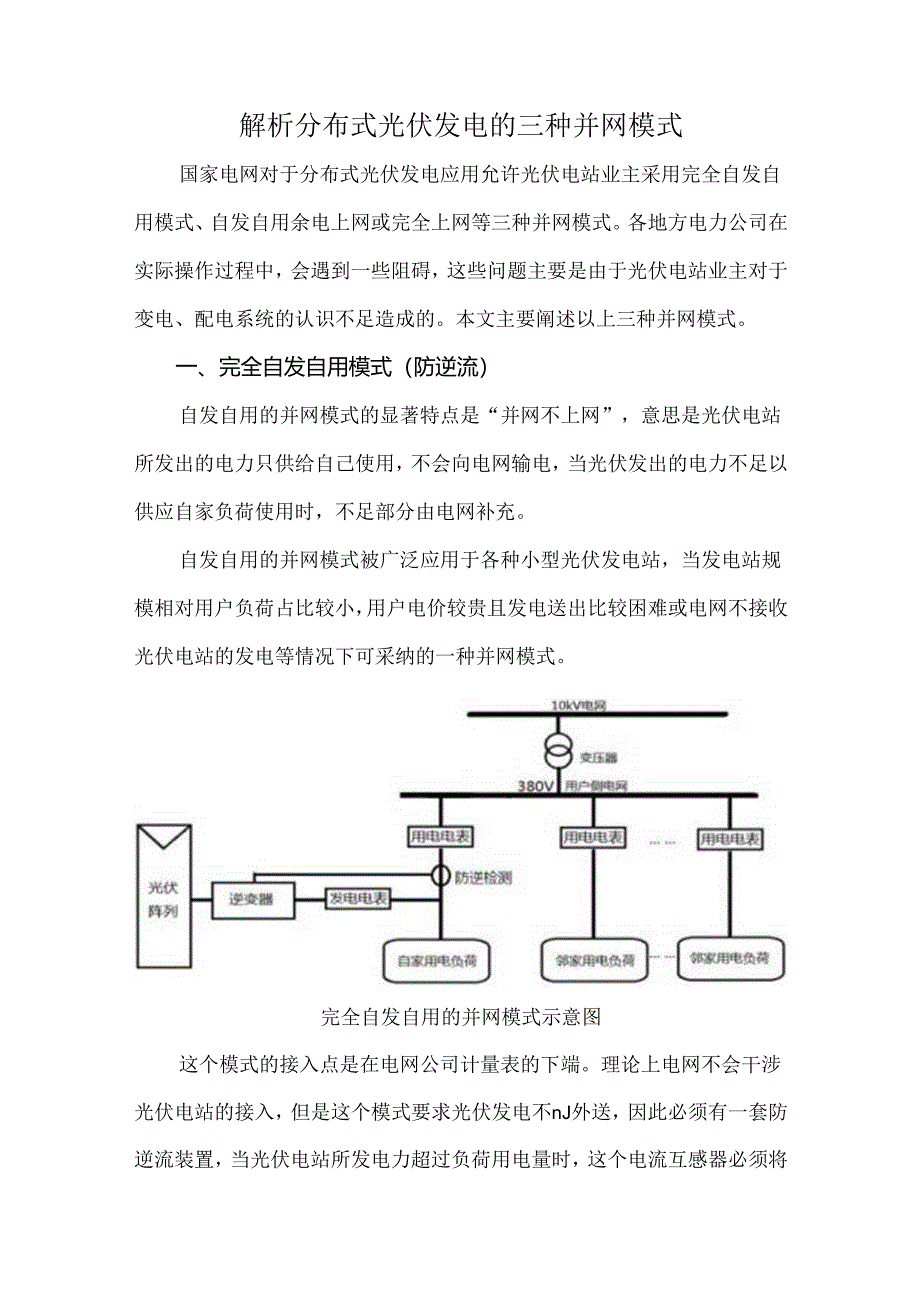

1、解析分布式光伏发电的三种并网模式国家电网对于分布式光伏发电应用允许光伏电站业主采用完全自发自用模式、自发自用余电上网或完全上网等三种并网模式。各地方电力公司在实际操作过程中，会遇到一些阻碍，这些问题主要是由于光伏电站业主对于变电、配电系统的认识不足造成的。本文主要阐述以上三种并网模式。一、完全自发自用模式（防逆流）自发自用的并网模式的显著特点是“并网不上网”，意思是光伏电站所发出的电力只供给自己使用，不会向电网输电，当光伏发出的电力不足以供应自家负荷使用时，不足部分由电网补充。自发自用的并网模式被广泛应用于各种小型光伏发电站，当发电站规模相对用户负荷占比较小，用户电价较贵且发电送出比较困难或电

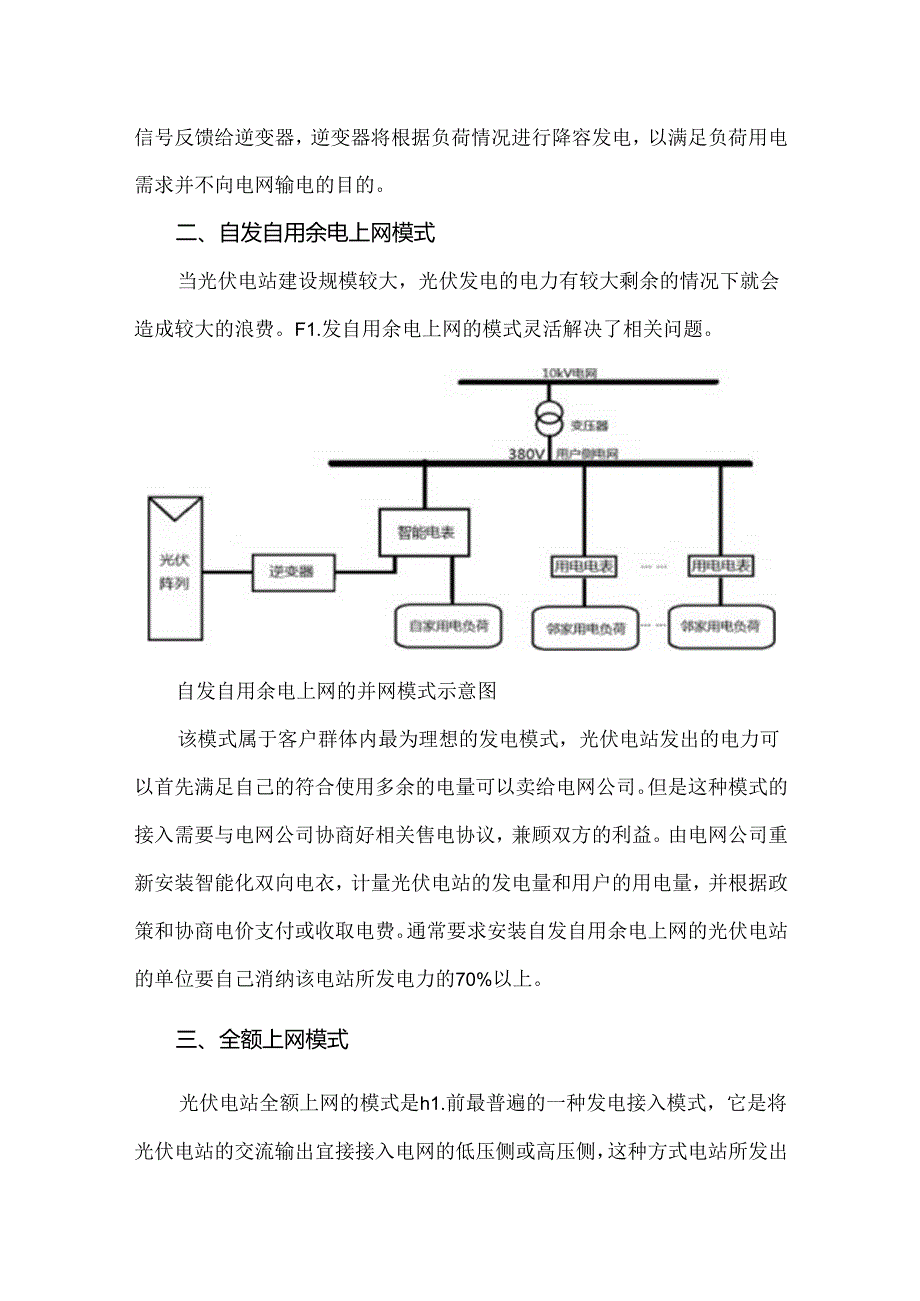

2、网不接收光伏电站的发电等情况下可采纳的一种并网模式。完全自发自用的并网模式示意图这个模式的接入点是在电网公司计量表的下端。理论上电网不会干涉光伏电站的接入，但是这个模式要求光伏发电不nJ外送，因此必须有一套防逆流装置，当光伏电站所发电力超过负荷用电量时，这个电流互感器必须将信号反馈给逆变器，逆变器将根据负荷情况进行降容发电，以满足负荷用电需求并不向电网输电的目的。二、自发自用余电上网模式当光伏电站建设规模较大，光伏发电的电力有较大剩余的情况下就会造成较大的浪费。F1.发自用余电上网的模式灵活解决了相关问题。自发自用余电上网的并网模式示意图该模式属于客户群体内最为理想的发电模式，光伏电站发出的电

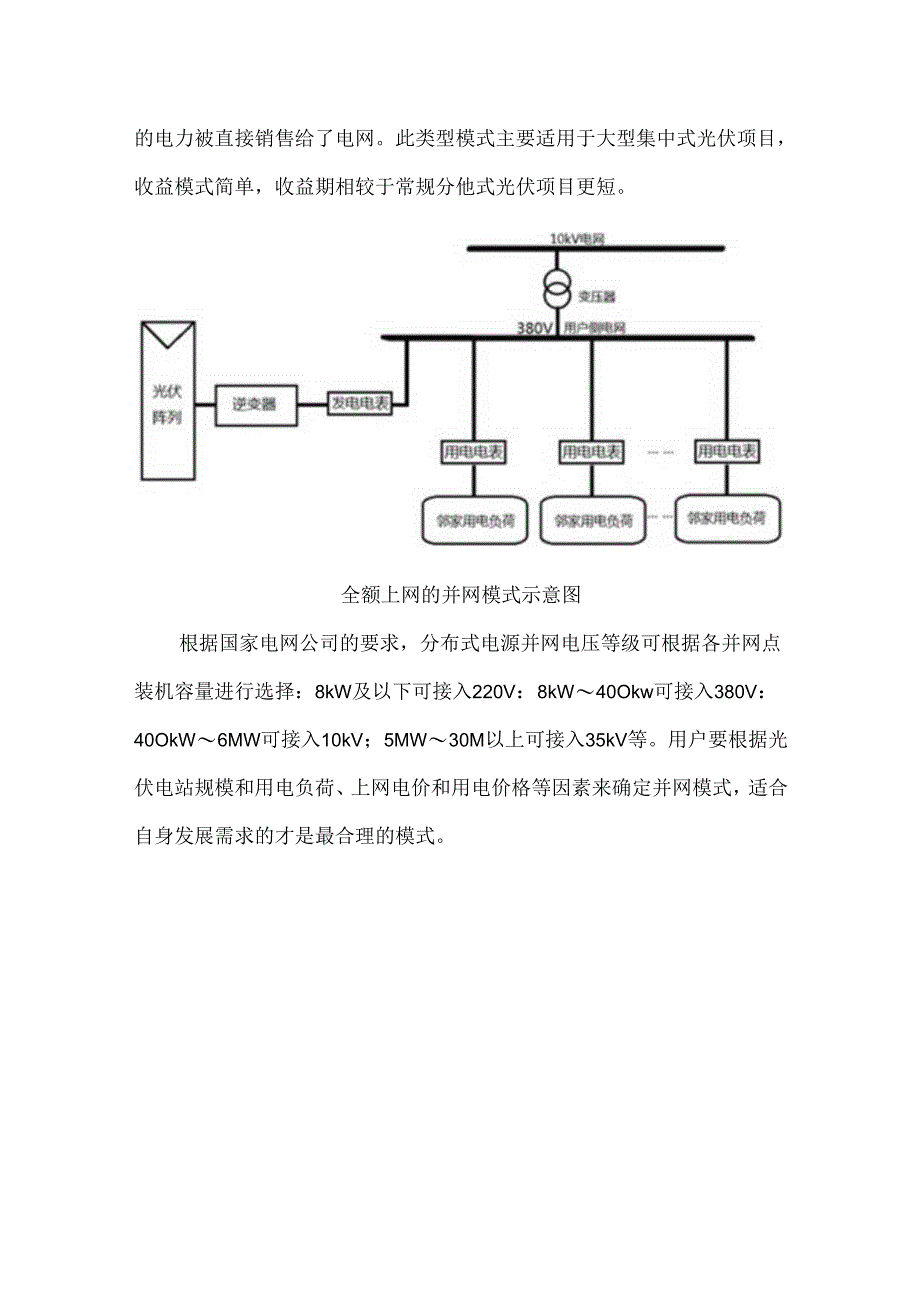

3、力可以首先满足自己的符合使用多余的电量可以卖给电网公司。但是这种模式的接入需要与电网公司协商好相关售电协议，兼顾双方的利益。由电网公司重新安装智能化双向电衣，计量光伏电站的发电量和用户的用电量，并根据政策和协商电价支付或收取电费。通常要求安装自发自用余电上网的光伏电站的单位要自己消纳该电站所发电力的70%以上。三、全额上网模式光伏电站全额上网的模式是h1.前最普遍的一种发电接入模式，它是将光伏电站的交流输出宜接接入电网的低压侧或高压侧，这种方式电站所发出的电力被直接销售给了电网。此类型模式主要适用于大型集中式光伏项目，收益模式简单，收益期相较于常规分他式光伏项目更短。全额上网的并网模式示意图根据国家电网公司的要求，分布式电源并网电压等级可根据各并网点装机容量进行选择：8kW及以下可接入220V：8kW40Okw可接入380V：40OkW6MW可接入10kV；5MW30M以上可接入35kV等。用户要根据光伏电站规模和用电负荷、上网电价和用电价格等因素来确定并网模式，适合自身发展需求的才是最合理的模式。
