《舍夫勒l图及应用schaeffler-diagram.docx》由会员分享，可在线阅读，更多相关《舍夫勒l图及应用schaeffler-diagram.docx（8页珍藏版）》请在第壹文秘上搜索。

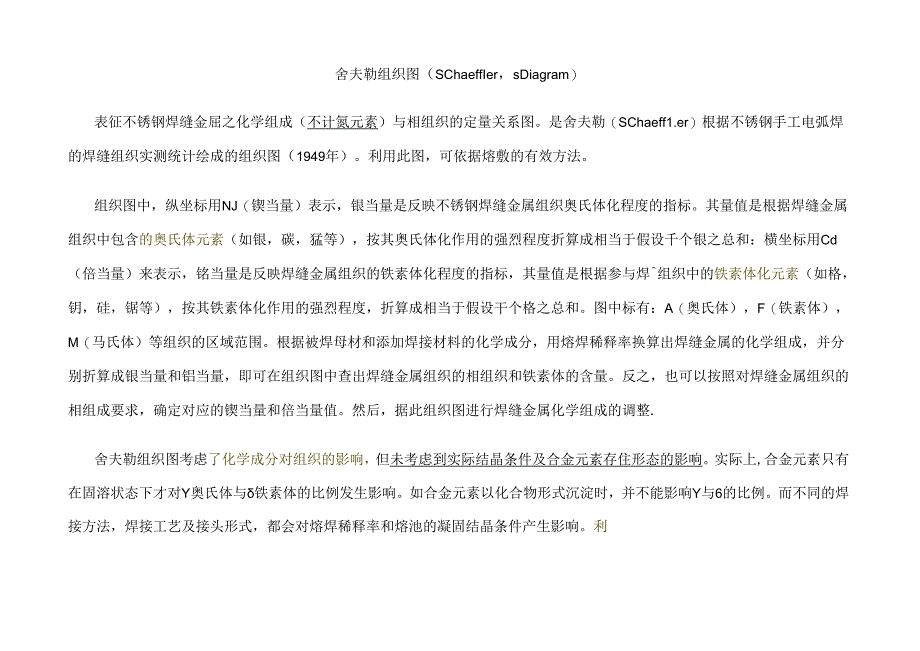

1、舍夫勒组织图（SChaeffIer，sDiagram）表征不锈钢焊缝金屈之化学组成（不计氮元素）与相组织的定量关系图。是舍夫勒（SChaeff1.er）根据不锈钢手工电弧焊的焊缝组织实测统计绘成的组织图（1949年）。利用此图，可依据熔敷的有效方法。组织图中，纵坐标用NJ（锲当量）表示，银当量是反映不锈钢焊缝金属组织奥氏体化程度的指标。其量值是根据焊缝金属组织中包含的奥氏体元素（如银，碳，猛等），按其奥氏体化作用的强烈程度折算成相当于假设千个银之总和：横坐标用Cd（倍当量）来表示，铭当量是反映焊缝金属组织的铁素体化程度的指标，其量值是根据参与焊组织中的铁素体化元素（如格，钥，硅，锯等），按其铁
2、素体化作用的强烈程度，折算成相当于假设干个格之总和。图中标有：A（奥氏体），F（铁素体），M（马氏体）等组织的区域范围。根据被焊母材和添加焊接材料的化学成分，用熔焊稀释率换算出焊缝金属的化学组成，并分别折算成银当量和铝当量，即可在组织图中查出焊缝金属组织的相组织和铁素体的含量。反之，也可以按照对焊缝金属组织的相组成要求，确定对应的锲当量和倍当量值。然后，据此组织图进行焊缝金属化学组成的调整.舍夫勒组织图考虑了化学成分对组织的影响，但未考虑到实际结晶条件及合金元素存住形态的影响。实际上,合金元素只有在固溶状态下才对Y奥氏体与铁素体的比例发生影响。如合金元素以化合物形式沉淀时，并不能影响Y与6的比

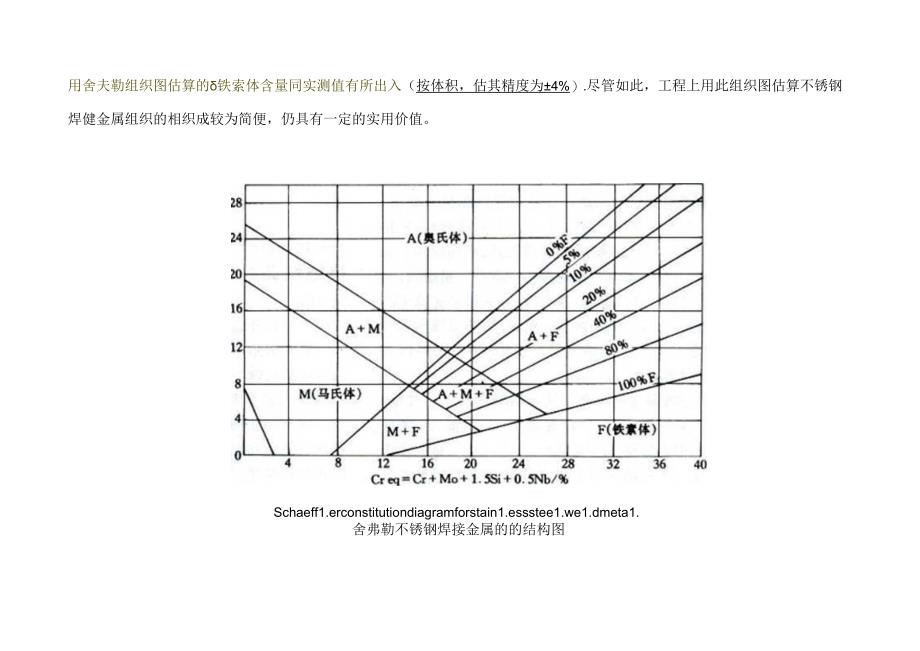

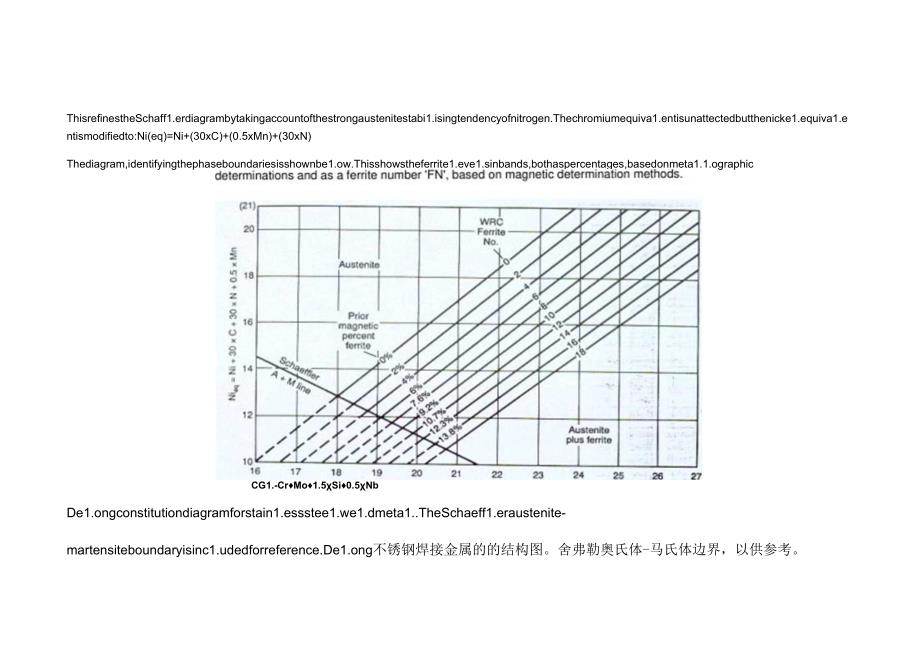

3、例。而不同的焊接方法，焊接工艺及接头形式，都会对熔焊稀释率和熔池的凝固结晶条件产生影响。利用舍夫勒组织图估算的铁索体含量同实测值有所出入（按体积，估其精度为4%）.尽管如此，工程上用此组织图估算不锈钢焊健金属组织的相织成较为简便，仍具有一定的实用价值。/、UWSo+0+-NMgZSchaeff1.erconstitutiondiagramforstain1.essstee1.we1.dmeta1.舍弗勒不锈钢焊接金属的的结构图ThisrefinestheSchaff1.erdiagrambytakingaccountofthestrongaustenitestabi1.isingtendenc
4、yofnitrogen.Thechromiumequiva1.entisunattectedbutthenicke1.equiva1.entismodifiedto:Ni(eq)=Ni+(30xC)+(0.5xMn)+(30xN)Thediagram,identifyingthephaseboundariesisshownbe1.ow.Thisshowstheferrite1.eve1.sinbands,bothaspercentages,basedonmeta1.1.ographicCG1.-CrMo1.5Si0.5NbDe1.ongconstitutiondiagramforstain1.
5、essstee1.we1.dmeta1.TheSchaeff1.eraustenite-martensiteboundaryisinc1.udedforreference.De1.ong不锈钢焊接金属的的结构图。舍弗勒奥氏体-马氏体边界，以供参考。图1-2Dg图:%NbW1.=iNi30xC+O.x%Mn不锈钢的成分、组织和熔合比的关系图称为不锈钢的组织图，见图714图中坐标为辂当量（Cr当量）和锲当量（Ni当量），其计算式为Cr当量(%)=Cr+Mo+1.5Si+0.5Ni(质量分数)(%)Ni当量()=Ni+3OC+O.5Mn(质量分数)()当知道了两种母材金属的化学成分后，可分别算出其错
6、当量和银当量，根据两者的值在不锈钢组织图上找出相应的点,然后根据熔合比，就能确定不锈钢焊缝的组织状态。利用此图，可依据多数金属的化学组成推算出焊缝金屈的相组织及铁素体量。通过调整焊缝金属的化学组成，控制铁素体的适当含量，以防止焊接热裂纹产生，这是改善不锈钢焊接性的有效方法。用熔焊稀释率换算出焊缝金属的化学组成，并分别折算成锲当量和格当量，即可在组织图中查出焊缝金属组织的相组织和铁素体的含量。反之，也可以按照对焊缝金属组织的相组成要求，确定对应的银当量和络当量值。然后，据此组织图进行焊缝金属化学组成的调整。禽夫勒组织图考虑了化学成分对组织的影响，但未考虑到实际结晶条件及合金元素存在形态的影响。实
7、际上，合金元素只有在固溶状态下才对下奥氏体与a铁素体的比例发生影响。如合金元素以化合物形式沉淀时.，并不能影响比例。而不同的焊接方法，焊接工艺及接头形式，都会对熔焊稀释率和熔池的凝固结品条件产生影响。利用舍夫勒组织图估算的铁素体含量同实测值有所出入（按体积，估算精度为4%尽管如此，工程上用此组织图估算不锈钢焊缝金屈，控制铁素体的适当属组织的相织成较为简便，仍具有一定的实用价值。Schaff1.erDiagramm-ohneSchweizusatz舍弗勒图-无填料DasNicke1.-Aquiva1.entunddasChrom-Aquiva1.entsindKenngroBen,dieAufs
8、ch1.uBuberdieGefijgeantei1.einnichtrostendenStah1.engeben.Nicke1.undChromsindindiesenStah1.sorteninerheb1.ichenMassengeha1.tenvorhanden.Nicke1.isteinAustenitbi1.dnerundChromdagegeneinFerritbi1.dner.TragtmandasNicke1.-Aquiva1.entuberdemChrom-Aquiva1.entfurnichtrostendenStah1.ineinemDiagrammnachSchaef
9、f1.erauf,kannmandiejewei1.sauftretendenGefiigeantei1.eanMartensit,AustenitundFerritab1.esen.银当量和铭当量参数提供在不锈钢上的局部的结构信息。锲和错这些成绩是在相当大的质量分数。锲是奥氏体和格的铁素体百分比。通过输入的Ni当量超过根据舍弗勒的曲线图上的不锈钢的铝当量，可以读取所得到的显微组织股的马氏体，奥氏体和铁素体。Berechnung计算NachEingabederAna1.ysenderZUVerschweiBendenWerkstoffe,werdendieChrom-undNicke1.-Aquiva1.enteberechnetundineinemDiagrammausgegeben.DieBeispie1.datenknenSieUberschreibenunddierothinter1.egtenFe1.derzeigendieErgebniSSe.进入以被焊接的材料的分析后，格和银的当量进行计算，并显示在一个图。样本数据可以被覆盖，红色区域显示的结果。3028262422201816141210O2468IO121416182022242628303234363840Cr-Aqu1.va1.ent=%Cr+%Mo+1.,5XSi+0,5XNb+2XTi焊接，无需额外
