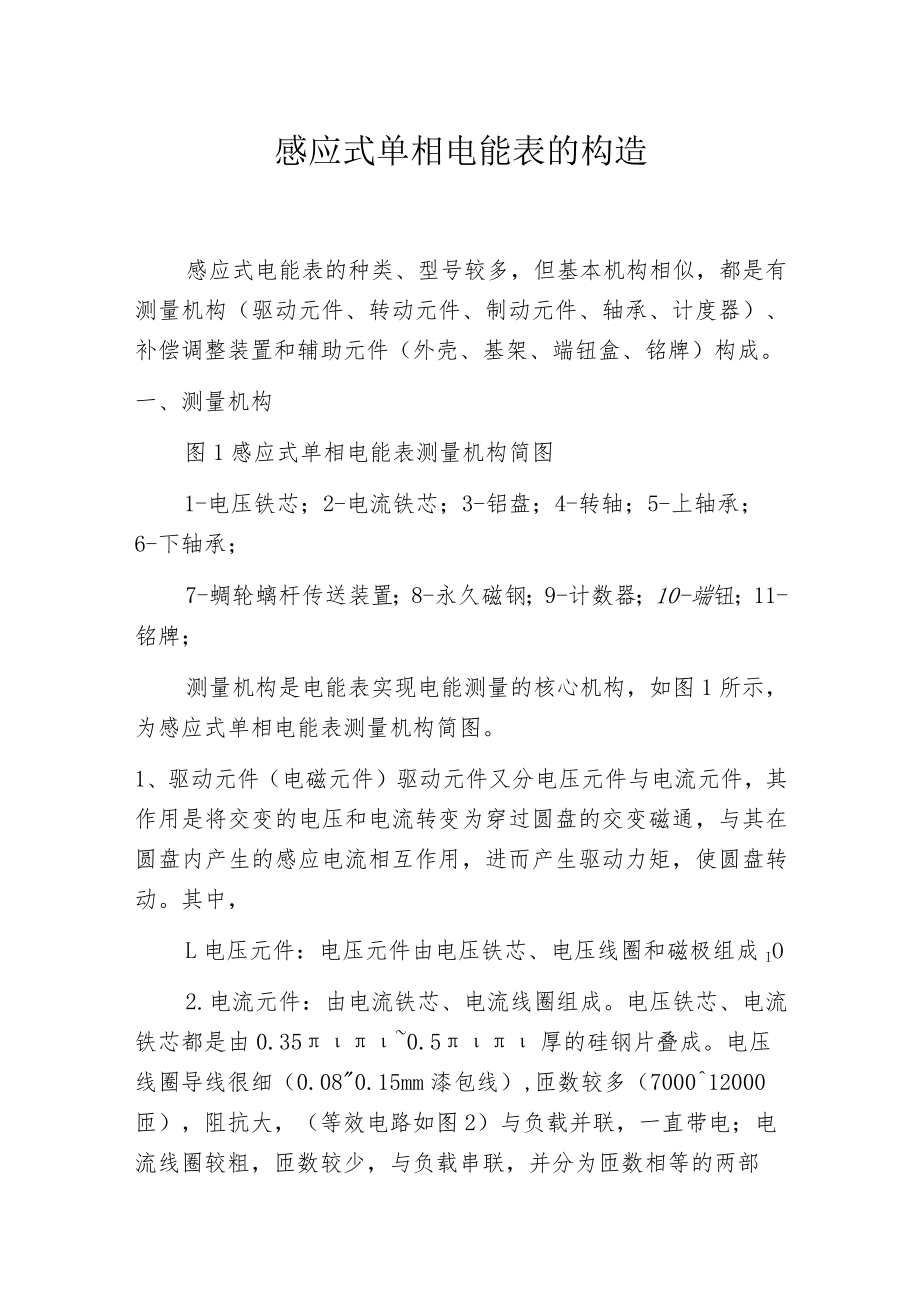

1、感应式单相电能表的构造感应式电能表的种类、型号较多，但基本机构相似，都是有测量机构（驱动元件、转动元件、制动元件、轴承、计度器）、补偿调整装置和辅助元件（外壳、基架、端钮盒、铭牌）构成。一、测量机构图1感应式单相电能表测量机构简图1-电压铁芯；2-电流铁芯；3-铝盘；4-转轴；5-上轴承；6-下轴承；7-蜩轮螭杆传送装置；8-永久磁钢；9-计数器；10-端钮；11-铭牌；测量机构是电能表实现电能测量的核心机构，如图1所示，为感应式单相电能表测量机构简图。1、驱动元件（电磁元件）驱动元件又分电压元件与电流元件，其作用是将交变的电压和电流转变为穿过圆盘的交变磁通，与其在圆盘内产生的感应电流相互作用

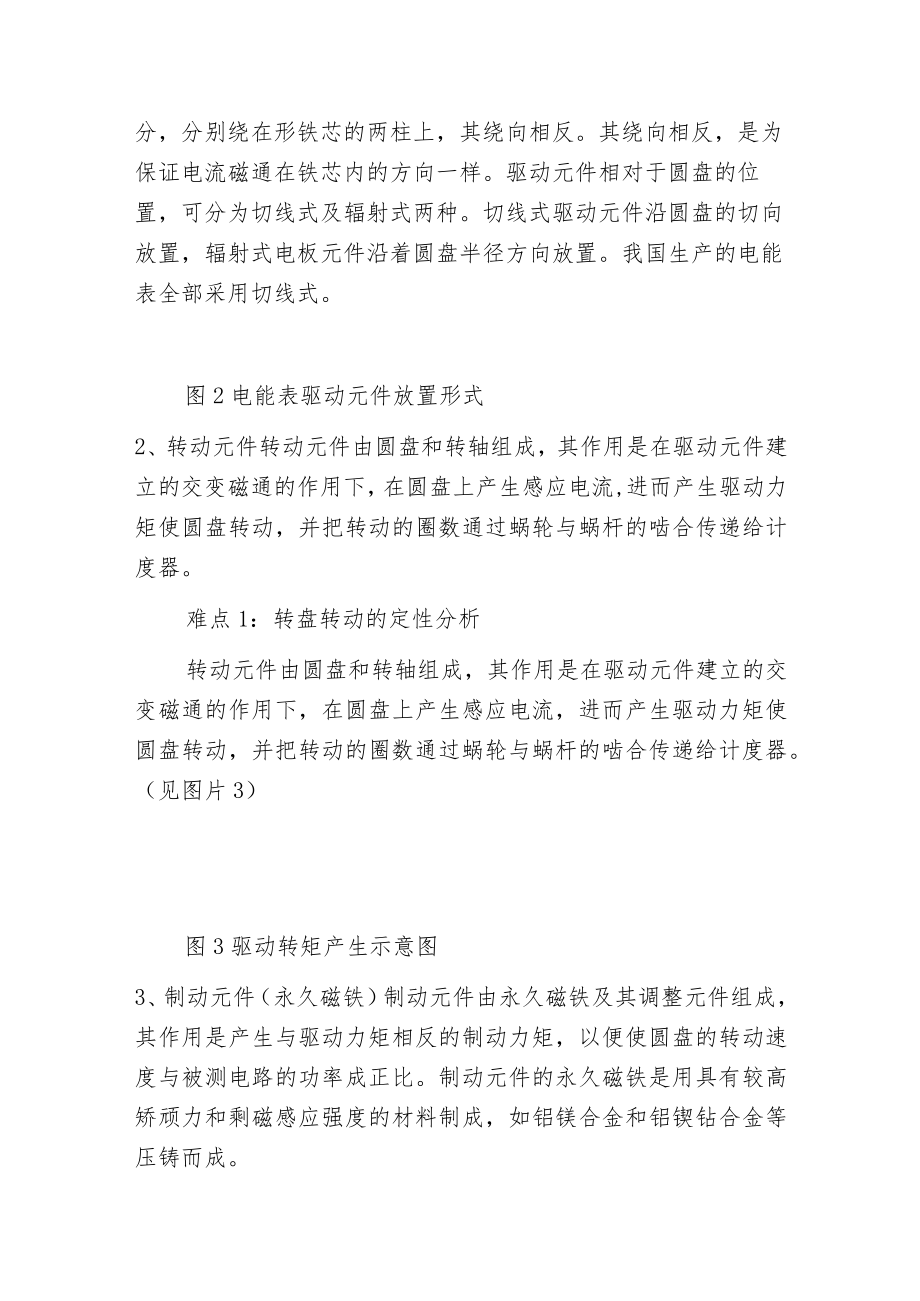

2、，进而产生驱动力矩，使圆盘转动。其中，L电压元件：电压元件由电压铁芯、电压线圈和磁极组成IO2.电流元件：由电流铁芯、电流线圈组成。电压铁芯、电流铁芯都是由0.350.5厚的硅钢片叠成。电压线圈导线很细（0.080.15mm漆包线）,匝数较多（700012000匝），阻抗大，（等效电路如图2）与负载并联，一直带电；电流线圈较粗，匝数较少，与负载串联，并分为匝数相等的两部分，分别绕在形铁芯的两柱上，其绕向相反。其绕向相反，是为保证电流磁通在铁芯内的方向一样。驱动元件相对于圆盘的位置，可分为切线式及辐射式两种。切线式驱动元件沿圆盘的切向放置，辐射式电板元件沿着圆盘半径方向放置。我国生产的电能表全部
3、采用切线式。图2电能表驱动元件放置形式2、转动元件转动元件由圆盘和转轴组成，其作用是在驱动元件建立的交变磁通的作用下，在圆盘上产生感应电流,进而产生驱动力矩使圆盘转动，并把转动的圈数通过蜗轮与蜗杆的啮合传递给计度器。难点1：转盘转动的定性分析转动元件由圆盘和转轴组成，其作用是在驱动元件建立的交变磁通的作用下，在圆盘上产生感应电流，进而产生驱动力矩使圆盘转动，并把转动的圈数通过蜗轮与蜗杆的啮合传递给计度器。（见图片3）图3驱动转矩产生示意图3、制动元件（永久磁铁）制动元件由永久磁铁及其调整元件组成，其作用是产生与驱动力矩相反的制动力矩，以便使圆盘的转动速度与被测电路的功率成正比。制动元件的永久磁

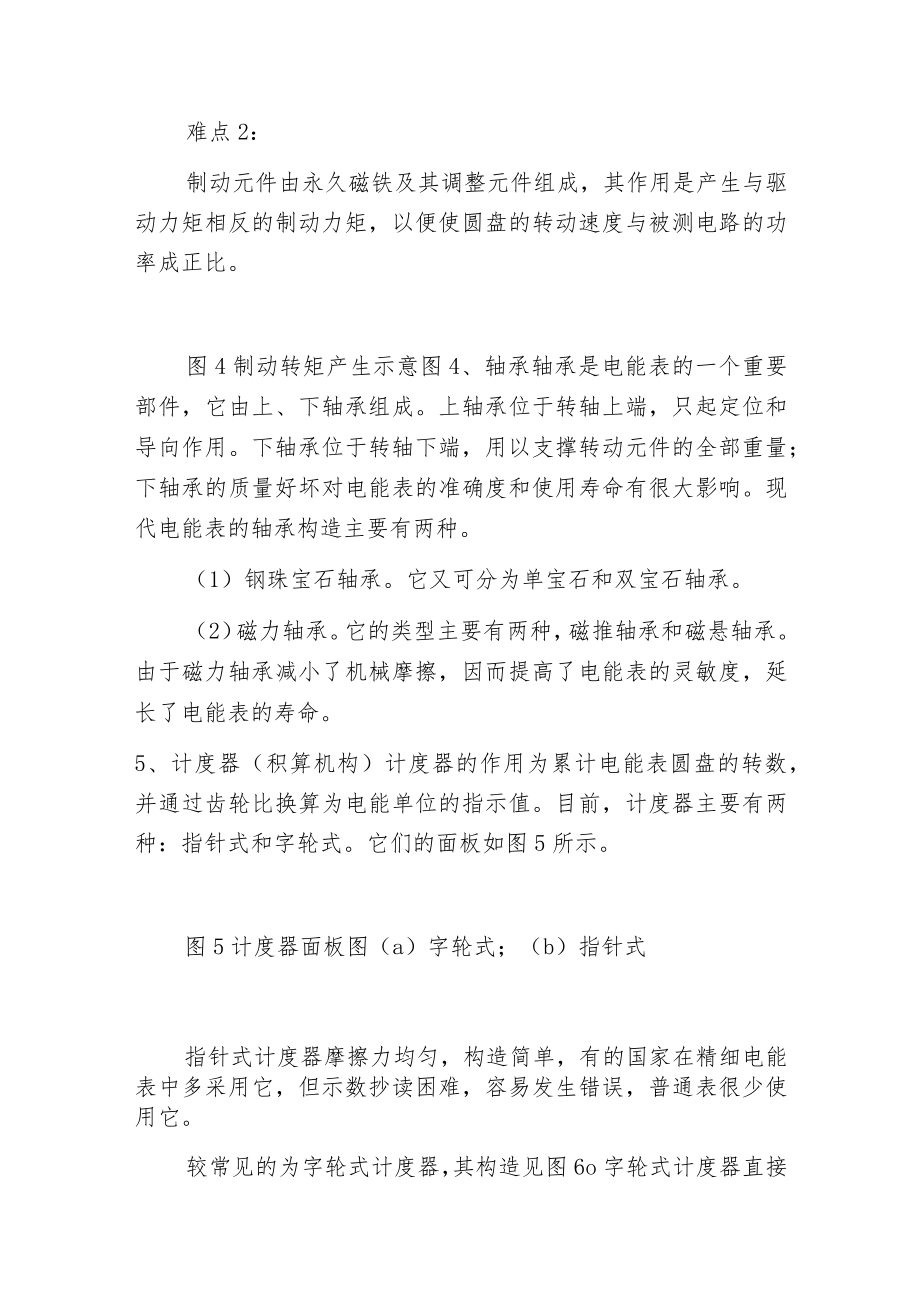

4、铁是用具有较高矫顽力和剩磁感应强度的材料制成，如铝镁合金和铝锲钻合金等压铸而成。难点2：制动元件由永久磁铁及其调整元件组成，其作用是产生与驱动力矩相反的制动力矩，以便使圆盘的转动速度与被测电路的功率成正比。图4制动转矩产生示意图4、轴承轴承是电能表的一个重要部件，它由上、下轴承组成。上轴承位于转轴上端，只起定位和导向作用。下轴承位于转轴下端，用以支撑转动元件的全部重量；下轴承的质量好坏对电能表的准确度和使用寿命有很大影响。现代电能表的轴承构造主要有两种。（1）钢珠宝石轴承。它又可分为单宝石和双宝石轴承。（2）磁力轴承。它的类型主要有两种，磁推轴承和磁悬轴承。由于磁力轴承减小了机械摩擦，因而提高
5、了电能表的灵敏度，延长了电能表的寿命。5、计度器（积算机构）计度器的作用为累计电能表圆盘的转数，并通过齿轮比换算为电能单位的指示值。目前，计度器主要有两种：指针式和字轮式。它们的面板如图5所示。图5计度器面板图（a）字轮式；（b）指针式指针式计度器摩擦力均匀，构造简单，有的国家在精细电能表中多采用它，但示数抄读困难，容易发生错误，普通表很少使用它。较常见的为字轮式计度器，其构造见图6o字轮式计度器直接按普通数字排列方式表示其读数，抄读比较便利，外观漂亮，但摩擦力不均匀，尤其是几个字轮同时翻转(进位)时，摩擦力较大，影响表速误差。图6字轮式计度器构造A蜗轮；G一蜩杆；B、D主动轮；C、E从动轮；14一按轴；5一进位轮；6一长齿；7一短齿；8稍齿；9一槽齿；10转釉字轮式计度器有一个重要的参数即传动比。计度器的传动比是指其末位字轮转一转时圆盘的转数。它在数值上等于圆盘转速与末位字转速之比。即：式中：Za.Zc,Ze齿轮A、C、E的齿数；Zb、Zd一齿轮B、D的齿数：Zg蜗杆G的头数，一般取1或2o通常是通过改变齿轮C和B的齿数比(ZcZb)来改变计度器的传动比。
