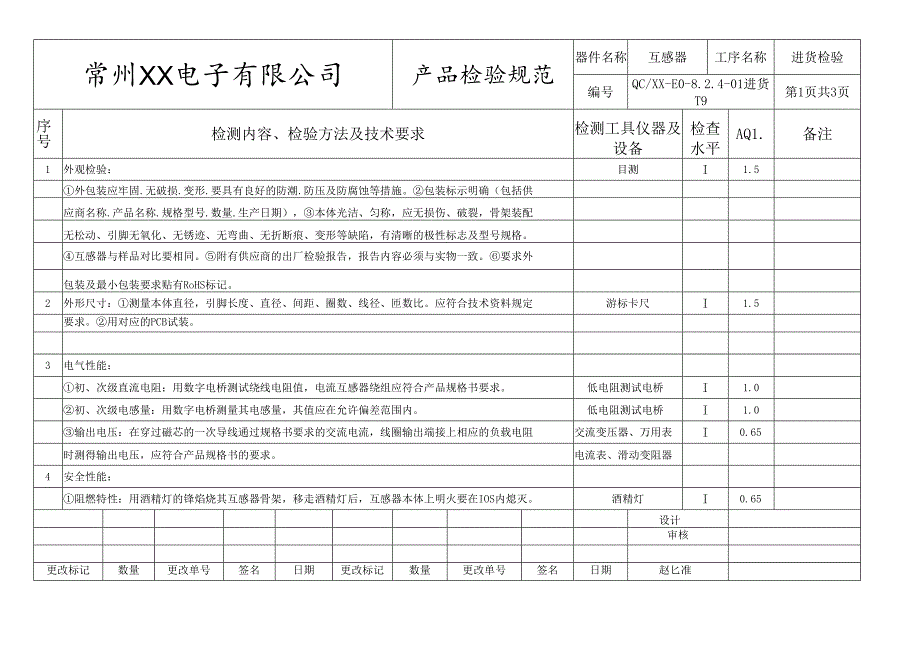

1、常州XX电子有限公司产品检验规范器件名称互感器工序名称进货检验编号QC/XX-E0-8.2.4-01进货T9第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期），本体光洁、匀称，应无损伤、破裂，骨架装配无松动、引脚无氧化、无锈迹、无弯曲、无折断痕、变形等缺陷，有清晰的极性标志及型号规格。互感器与样品对比要相同。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸
2、：测量本体直径，引脚长度、直径、间距、圈数、线径、匝数比。应符合技术资料规定游标卡尺I1.5要求。用对应的PCB试装。3电气性能：初、次级直流电阻：用数字电桥测试绕线电阻值，电流互感器绕组应符合产品规格书要求。低电阻测试电桥I1.0初、次级电感量：用数字电桥测量其电感量，其值应在允许偏差范围内。低电阻测试电桥I1.0输出电压：在穿过磁芯的一次导线通过规格书要求的交流电流，线圈输出端接上相应的负载电阻交流变压器、万用表I0.65时测得输出电压，应符合产品规格书的要求。电流表、滑动变阻器4安全性能：阻燃特性：用酒精灯的锋焰烧其互感器骨架，移走酒精灯后，互感器本体上明火要在IOS内熄灭。酒精灯I0.

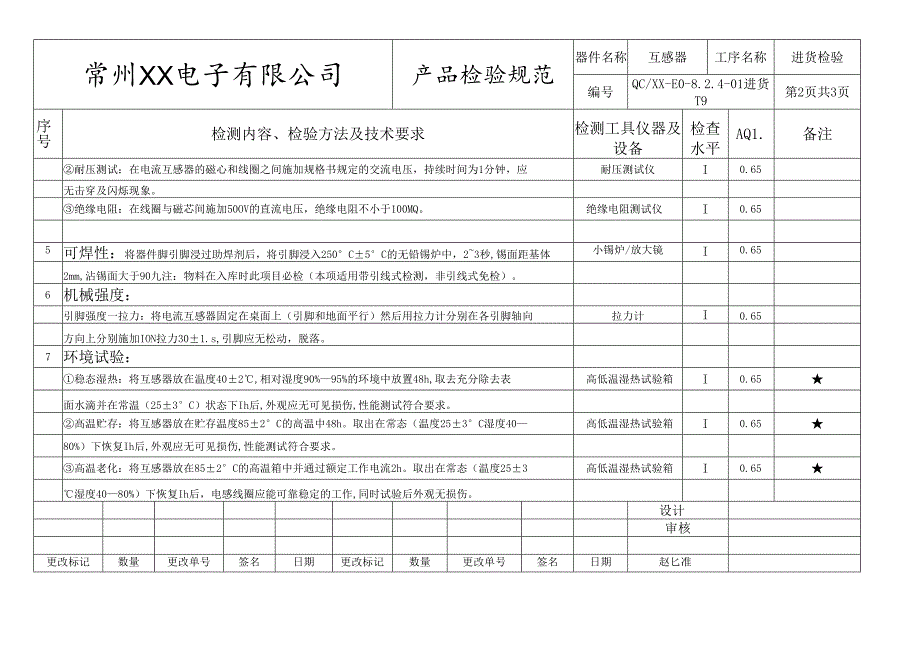

3、65设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准常州XX电子有限公司产品检验规范器件名称互感器工序名称进货检验编号QC/XX-E0-8.2.4-01进货T9第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注耐压测试：在电流互感器的磁心和线圈之间施加规格书规定的交流电压，持续时间为1分钟，应耐压测试仪I0.65无击穿及闪烁现象。绝缘电阻：在线圈与磁芯间施加50OV的直流电压，绝缘电阻不小于100MQ。绝缘电阻测试仪I0.655可焊性：将器件脚引脚浸过助焊剂后，将引脚浸入250C5C的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652
4、mm,沾锡面大于90九注：物料在入库时此项目必检（本项适用带引线式检测，非引线式免检）。6机械强度：引脚强度一拉力：将电流互感器固定在桌面上（引脚和地面平行）然后用拉力计分别在各引脚轴向拉力计I0.65方向上分别施加ION拉力301.s,引脚应无松动，脱落。7环境试验：稳态湿热：将互感器放在温度402,相对湿度90%95%的环境中放置48h,取去充分除去表高低温湿热试验箱I0.65面水滴并在常温（253C）状态下Ih后,外观应无可见损伤,性能测试符合要求。高温贮存：将互感器放在贮存温度852C的高温中48h。取出在常态（温度253C湿度40高低温湿热试验箱I0.6580%）下恢复Ih后,外观应

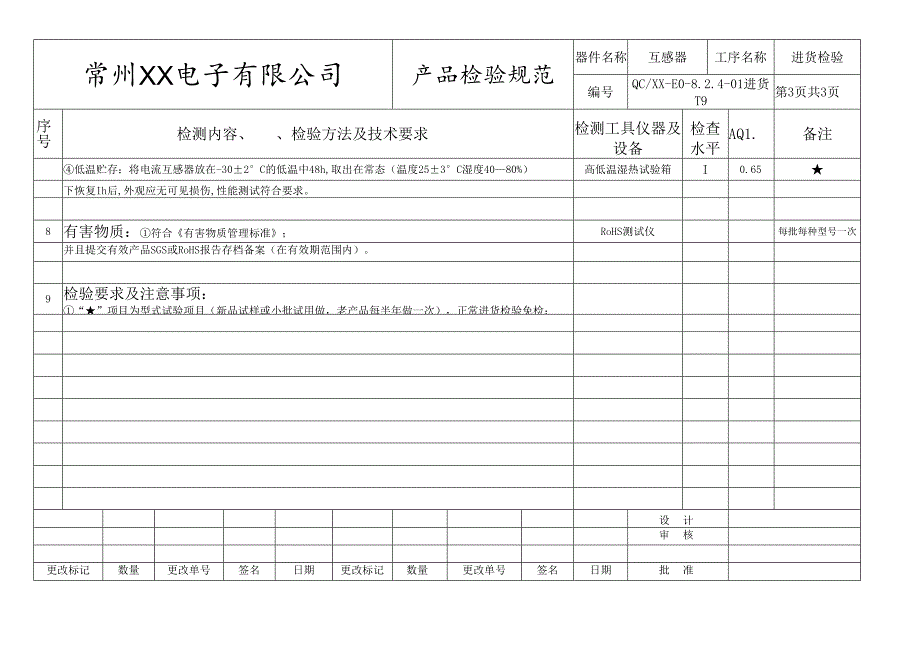

5、无可见损伤,性能测试符合要求。高温老化：将互感器放在852C的高温箱中并通过额定工作电流2h。取出在常态（温度253高低温湿热试验箱I0.65湿度4080%）下恢复Ih后，电感线圈应能可靠稳定的工作,同时试验后外观无损伤。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准常州XX电子有限公司产品检验规范器件名称互感器工序名称进货检验编号QC/XX-E0-8.2.4-01进货T9第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注低温贮存：将电流互感器放在-302C的低温中48h,取出在常态（温度253C湿度4080%）高低温湿热试验箱I0.65下恢复Ih后,外观应无可见损伤,性能测试符合要求。8有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。9检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
